带安装底座的起重挂钩结构设计

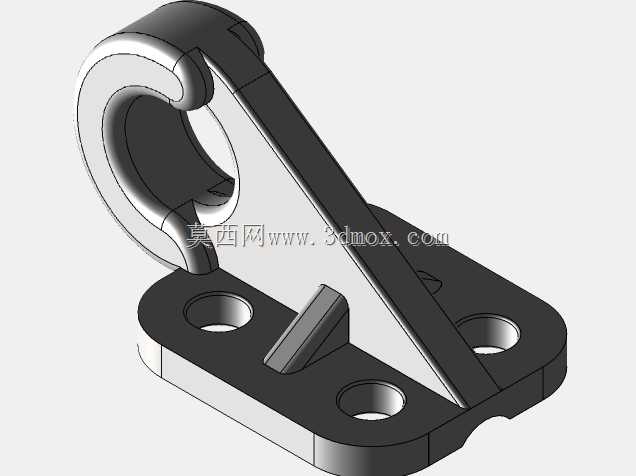

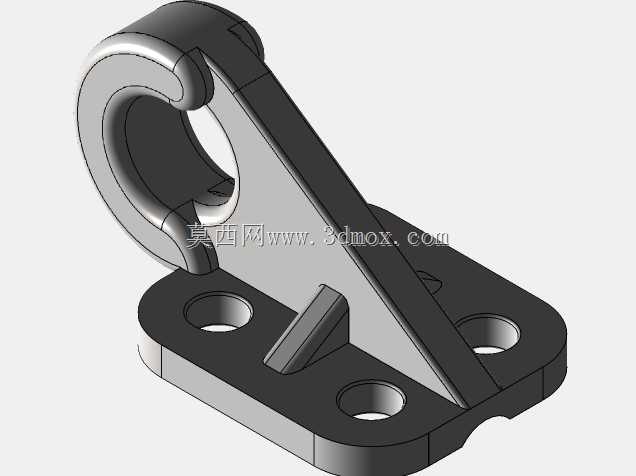

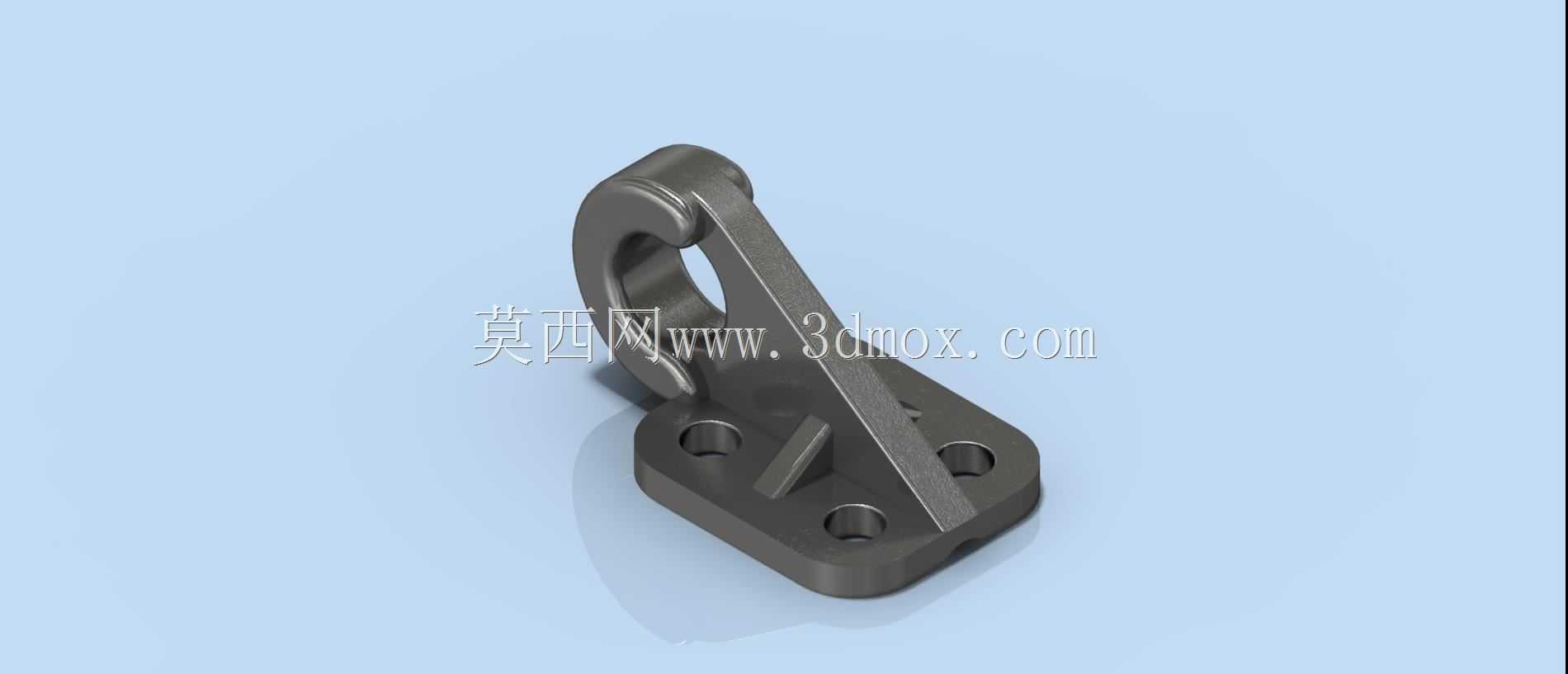

该款带安装底座的起重挂钩，是小型起重吊装场景中常用的承重连接构件，主要应用在轻型物料吊运、工位辅助吊装、小型设备检修起吊、工装夹具挂载等作业场景中，可作为手动葫芦、小型电动卷扬设备、工位悬臂吊的末端挂接部件，也可固定在机架、墙体、设备基座上作为固定挂点使用，用来挂载索具、吊具、工装组件或是需要临时固定的重型工件，在五金加工车间、仓储物流库区、小型设备装配工位、机电维修作业点都有广泛的使用需求。从实际使用功能来看，该构件核心作用是实现稳定的承重挂接，上部的钩体采用圆弧过渡的封闭钩型设计，钩口弧度经过适配优化，能够顺畅挂入常见的卸扣、吊环、绳索套环，同时避免挂接后索具出现应力集中的卡滞问题，钩身截面做了等强度优化，在保证承重能力的前提下尽可能减少冗余材料，降低构件自身重量。下部的安装底座采用矩形平板结构，底座上开设三个均匀分布的沉头安装孔，安装时可通过螺栓将整个构件牢牢固定在安装基面，沉孔设计能够让螺栓头部完全没入底座平面，不会出现凸起干涉挂接作业的问题。在设计思路上，该构件重点考量了承重状态下的结构强度与安装稳定性，在钩身与安装底座的连接位置，增设了三角形加强筋结构，筋板同时连接钩身侧壁与底座上平面，能够有效分散承重时钩身根部的弯曲应力，避免长期承重后根部出现变形、开裂的问题，整个构件的棱边都做了圆角过渡处理，既能够消除加工后的锐边毛刺，避免作业时划伤操作人员，也能减少应力集中点，提升构件的疲劳强度。从安装边界来看，矩形底座的长宽尺寸适配常见的型钢安装面、混凝土预埋安装面以及设备机架的预留安装位，三个安装孔的孔位间距经过标准化设计，能够匹配常规规格的膨胀螺栓、高强度六角螺栓的安装尺寸，安装后底座与基面完全贴合，不会出现翘边、虚接的问题；钩体的伸出高度经过合理控制，既保证挂接索具时有足够的操作空间，也不会因为伸出过长导致挂载后重心偏移过大，影响挂载稳定性。整个构件的结构紧凑，没有多余的复杂结构，加工成型难度低，既可以采用铸造工艺批量生产，也可以通过机加工方式单件制作，能够满足不同场景下的使用需求，在额定承重范围内可以长期稳定使用，维护成本极低。
