录像机夹送辊组件剖面结构设计

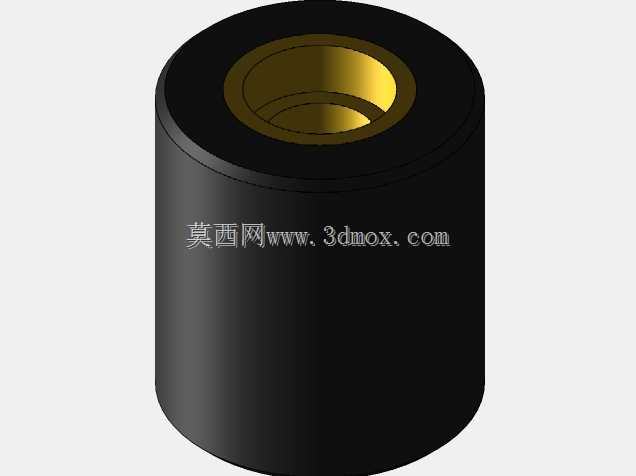

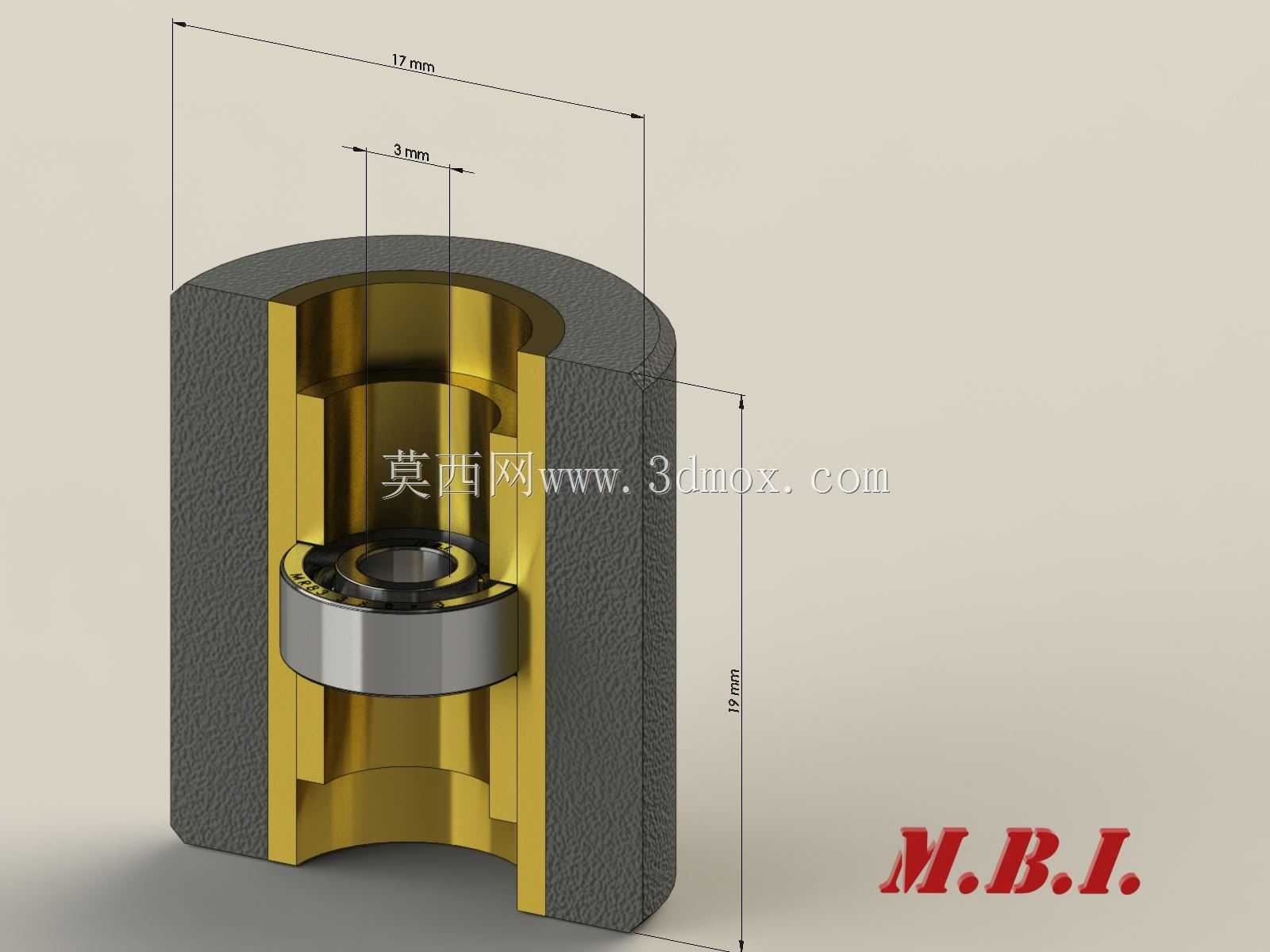

该夹送辊组件是磁带类影音播放设备走带系统中的核心精密执行部件，主要应用于家用录像机、专业磁带编辑机等设备的磁带传输工位，承担磁带平稳输送、张力恒定维持、走带路径限位的核心功能，是保障磁带匀速通过磁鼓、实现音视频信号稳定读写的关键结构。在设备实际运行过程中，该组件需要配合主导轴、压带轮、张力臂等周边部件协同工作，既要为磁带提供稳定的夹持输送力，避免磁带运行中出现打滑、偏移、褶皱问题，又要控制夹持力度处于合理区间，防止压力过大损伤磁带磁粉层、拉长磁带带基，或是压力不足导致走带速度波动引发音视频信号失真。从结构设计来看，该组件采用同轴嵌套式的分层结构，外部为硬质耐磨的支撑外套，内部设置光滑的导向内腔，中间嵌装精密滚动轴承作为辊体的回转支撑，这种设计既保证了辊体回转的同轴度，降低了辊体高速转动时的径向跳动量，又能通过外套的高强度材质抵御长期运行带来的磨损，延长组件的整体使用寿命。设计过程中充分考虑了精密影音设备的紧凑安装需求，组件整体为圆柱式外形，最大外径为17mm，总轴向高度为19mm，内部轴承安装位的轴向宽度为3mm，所有尺寸公差均按照精密机械传动要求设定，安装时可直接嵌入设备机架的预设安装孔位，不需要额外设计复杂的调整支架，能够适配多数VCR设备走带仓的狭小安装空间。组件的内外层采用不同材质搭配，外层支撑结构选用耐磨减震的材质，可吸收辊体转动时产生的微小振动，避免振动传导至磁鼓部位影响读写精度；内部与轴承配合的部位采用高精度加工工艺，保证轴承安装后的过盈量处于合理范围，既防止轴承运转中出现外圈打滑，又避免过盈量过大导致轴承转动阻力升高、运行噪音增大。在功能实现上，该夹送辊的辊面加工有极高的光洁度，不会对磁带表面造成划伤，同时辊体的动平衡精度经过严格校准，在每分钟数百转的运行转速下不会产生额外振动，能够长期维持稳定的走带精度，保障磁带播放、快进、倒带等不同工况下的运行稳定性，避免出现磁带绞带、跑位等常见设备故障。
