工业用20立方主喂料进料斗结构设计

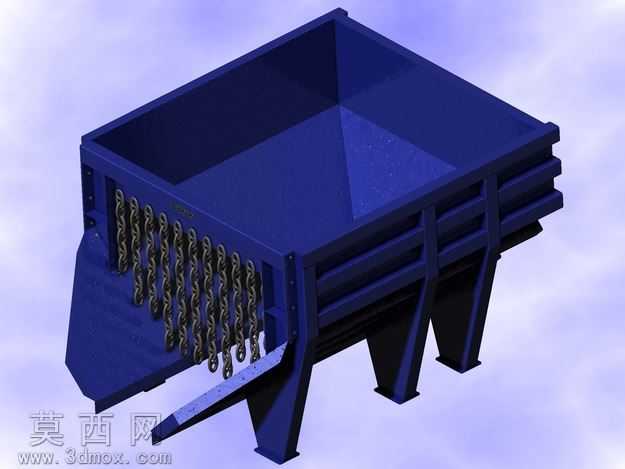

本作品为工业生产场景配套的20立方米容积主喂料装置三维模型，整体采用方锥形料仓搭配下部支撑机架的结构形式，建模过程严格遵循工业喂料设备的设计规范，先通过基准面定位绘制料仓上部敞口的方形轮廓，逐步放样收窄形成下部的出料导料结构，保证物料依靠重力可顺畅滑落至出料位置，避免出现物料架桥、卡滞的设计缺陷。模型对料仓侧壁的加强筋结构做了精细化还原，沿料仓外部分布多道横向与纵向的加强肋，匹配大容积储料工况下的结构强度需求，可承受满仓物料的侧压力而不发生形变。下部支撑腿采用斜撑式钢结构设计，四条主支撑腿搭配横向连接横梁，形成稳定的承重框架，保证设备安装后的整体稳定性。出料端设置了多组并排的链条式缓冲挡料结构，建模时还原了每一节链条的链环结构与排布方式，该结构可在物料下落时起到缓冲限流作用，避免物料一次性大量倾泻造成下游设备过载。模型材质渲染上，主体结构采用深蓝色工业耐磨钢材质感，表面做哑光金属处理，还原工业设备的真实涂装效果，链条部分做金属原色的防锈处理质感，支撑腿与主体结构材质保持统一，整体渲染效果贴合工矿设备的实际外观。设计过程中充分考虑了喂料设备的实用性，料仓内部的导流凸起结构做了平滑过渡处理，减少物料残留的死角，导料斜板的角度经过合理测算，满足散状物料的自然滑落角度要求，整体结构无冗余设计，各部件的连接位置做了贴合实际焊接装配的结构处理，可直接用于后续的工程出图、结构校核以及生产制造参考，能够适配矿山、建材、粮食加工等多个行业的散料输送喂料工序需求。
