槽型托辊皮带输送机辊站结构设计

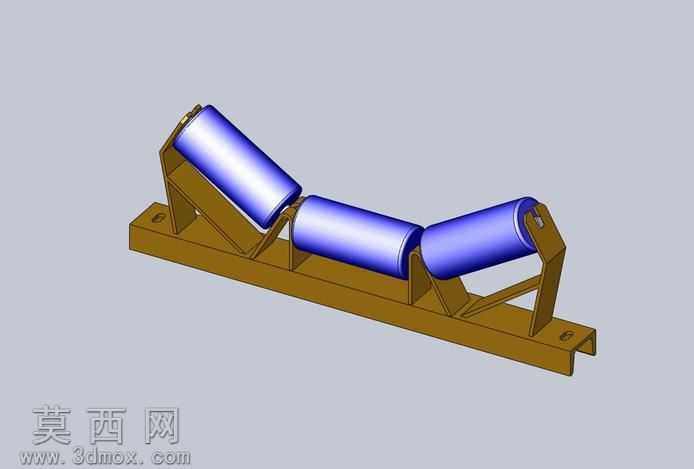

本作品为带式输送机核心承载部件槽型皮带辊站的三维参数化建模成果，建模过程严格遵循带式输送机托辊组的行业设计规范，首先在三维建模环境中完成基准坐标系与装配基准面的搭建，按照辊站的实际安装尺寸绘制底部安装底座的二维草图，通过拉伸、切除、倒角等基础特征命令完成C型槽钢底座的实体建模，对底座上的安装定位孔、端部吊装挂孔进行精准尺寸约束，保证底座的安装适配性。随后完成三组托辊的独立建模，中间水平托辊与两侧倾斜托辊均采用空心辊筒结构，对辊筒的壁厚、两端轴承安装位的止口尺寸进行精细化设计，模拟真实托辊的内部安装空间，托辊表面赋予光滑的金属镀铬材质，通过渲染调整材质的反光度与粗糙度，还原钢制托辊表面的金属光泽质感。接下来完成两侧倾斜托辊的支架建模，采用折弯型钢的焊接支架结构，通过焊接坡口特征、加强筋特征还原支架的真实焊接结构，支架与底座、支架与托辊转轴的连接位置均添加同轴心、重合的装配约束，保证三组托辊形成标准的30度槽型截面，适配散料输送过程中皮带的成槽需求，避免物料撒漏。建模过程中对所有运动部件预留合理的装配间隙，模拟托辊绕轴转动的运动空间，整体装配完成后进行干涉检查，确认各零部件之间无装配干涉，结构受力路径清晰：底座承担整体载荷并传递至输送机纵梁，侧支架承担倾斜托辊的径向载荷与皮带的侧向推力，三组托辊共同承托输送带及上方物料的重量，槽型结构可有效增大输送截面积，提升散料输送的装载量。材质分配上，底座与支架赋予棕褐色防锈漆金属材质，还原工业设备涂装后的真实外观，托辊转轴部位赋予调质钢材质，区分不同部件的材质属性。渲染阶段采用柔和的工业环境光，对托辊的曲面反光进行优化，清晰展现辊站的整体结构与各部件的装配关系，该辊站模型可直接用于带式输送机的整体装配设计、散料输送仿真分析以及零部件加工出图参考，结构设计符合DTII型带式输送机的托辊组设计标准，具备较高的工程实用价值。
