80吨多工位四柱液压整机结构设计

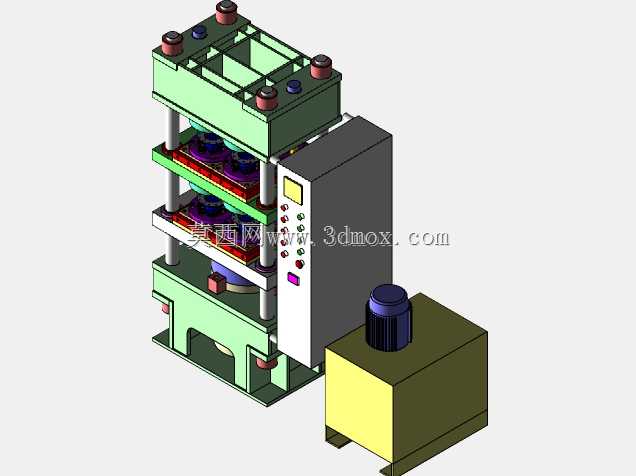

这款80吨多工位四柱液压机，主要面向金属冲压成型、复合材料压制成型、小型零部件压装整形等加工场景，在五金制品加工、家电零部件生产、小型汽配压制车间都有广泛的应用空间，能够替代单工位压机完成多工序连续作业，减少工件在不同设备间转运的辅助时间，提升中小批量多工序零件的加工效率。设备采用经典的三梁四柱承载结构，上横梁内置主施压油缸，搭配四根高精度镀铬导向立柱，保证活动横梁上下运行的平行度与垂直度，避免偏载造成的油缸密封磨损、工件压制精度超差问题；机身设置三层作业工位，可同时布置不同的成型模具，配合独立的液压动力站输出稳定压力，能够依次完成工件的初压、成型、校形等多道工序，适配需要分步施压的加工工艺需求。侧边集成的立式电控柜整合了设备的操作按钮、状态指示灯与压力调节控件，操作人员可在机身侧方完成参数调整与作业操控，无需往返于动力站与主机之间，操作动线更短，作业安全性更高。独立外置的液压动力站通过高压油管与主机油缸连接，油箱、油泵电机、控制阀组集成在独立箱体内，既可以减少主机运行时的振动对液压元件的影响，也方便后期进行液压油更换、滤芯维护与阀组检修。设计过程中充分考虑了车间安装的边界条件，主机与动力站采用分体式布局，可根据车间场地情况调整动力站的摆放位置，适配不同跨度的车间工位布置；四柱导向结构的活动横梁预留了标准的模具安装接口，上下工作台面加工有通用的T型槽，可快速装夹不同规格的工装模具，无需额外改制安装接口。设备的施压行程、开口高度都按照常规中小型压制作业的需求做了适配，既可以满足薄型板材的冲压成型，也能适配一定高度的复合材料模压作业，多工位的结构设计让单台设备即可覆盖以往需要三台单工位压机才能完成的工序，大幅减少车间设备占地面积，降低企业的设备投入成本与后期运维成本，同时分体式的结构也方便设备的进场吊装与拆分运输，无需对车间大门做额外拓宽改造即可完成设备进场安装。
