机械传动用夹装式臂杆连接结构设计

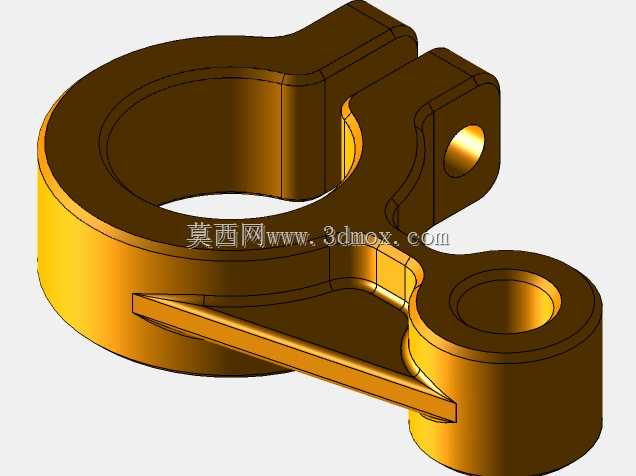

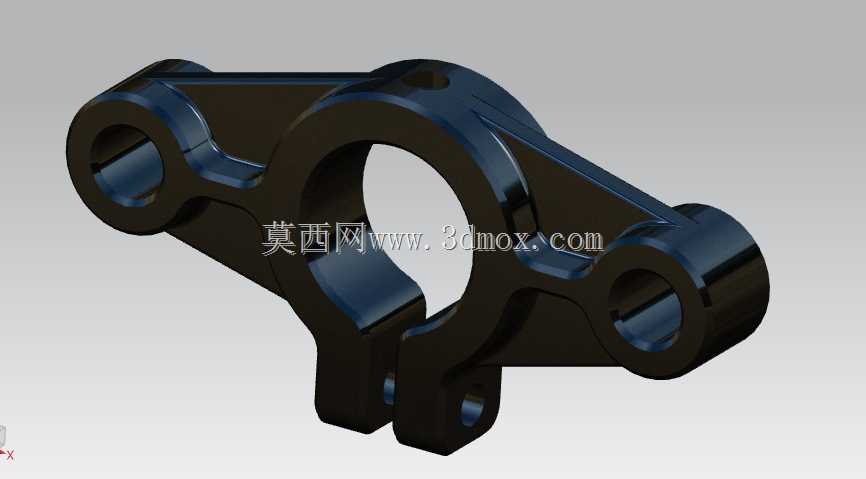

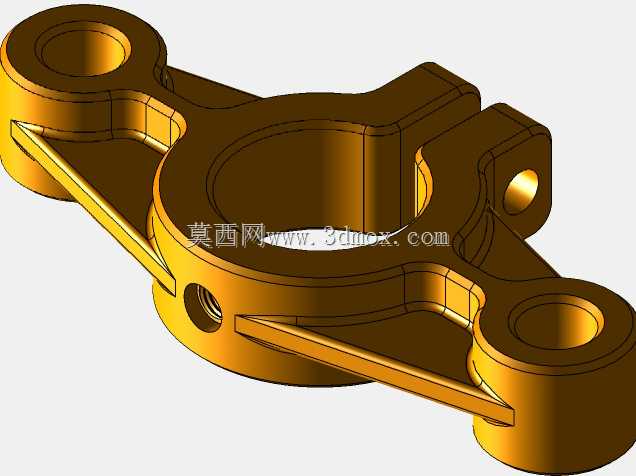

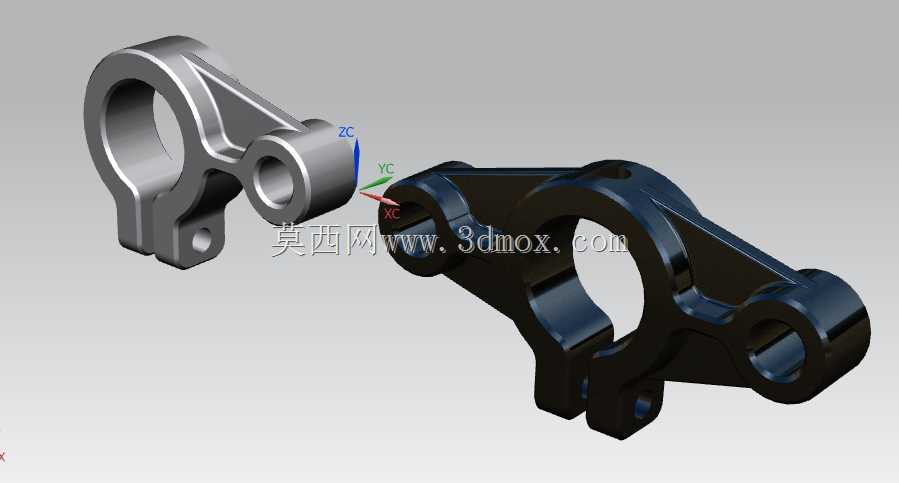

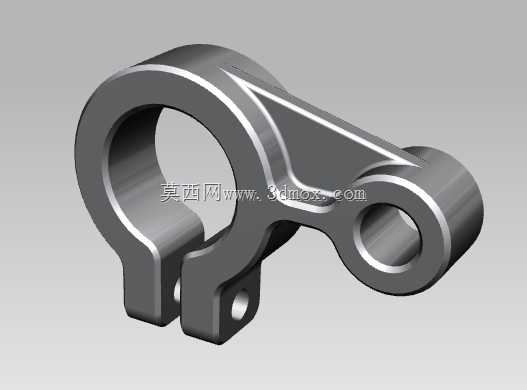

该臂杆连接结构主要应用于工业机械传动连杆系统、自动化设备执行端联动机构、轻工机械往复摆动组件等场景，作为相邻臂杆之间的核心传力衔接部件，承担着传递运动载荷、限定摆动自由度、保障多杆联动精度的关键作用，可适配需要实现定角度铰接、夹装固定的杆系传动场景，常见于包装设备送料连杆、纺织机械摆臂机构、输送线分料摆杆组件等设备的传动链路中。该连接件采用一体化夹装加铰接的复合结构设计，主体一侧为开口式抱夹环结构，可通过开口处的锁紧孔位实现与配套圆柱臂杆的抱紧固定，抱夹内壁做了贴合圆柱面的圆弧适配设计，装配后可实现与杆身的全周贴合，避免局部应力集中导致的连接松动，抱夹开口处预留的锁紧安装位可适配标准紧固件，装配时可通过调整锁紧力矩适配对应直径的杆体，同时补偿长期运行产生的磨损间隙，延长部件使用寿命。结构另一侧延伸出带同轴铰接孔的连接耳座，铰接孔内可配套耐磨衬套，与相邻臂杆的铰接轴配合实现定轴摆动功能，耳座与抱夹主体之间采用渐变式加强筋过渡，在保障整体结构轻量化的前提下，大幅提升了衔接位置的抗扭、抗弯载荷能力，可承受往复摆动过程中的交变冲击载荷，避免长期运行出现结构断裂变形。从安装边界来看，抱夹环的内孔直径适配常规规格的圆截面传动臂杆，铰接孔的中心距与抱夹中心保持固定的设计间距，可保障连杆机构的运动轨迹符合设计预期，整体结构的外轮廓做了圆角过渡处理，既避免了装配过程中的锐边磕碰，也减少了运动过程中与周边部件的干涉风险。设计过程中充分考虑了部件的受力特性，对载荷集中的铰接孔周边、抱夹开口位置做了局部加厚处理，在满足结构强度要求的前提下尽可能缩减非受力区域的材料厚度，兼顾了结构刚性与轻量化需求，装配时无需复杂的专用工装，仅需通过标准紧固件即可完成与臂杆的抱紧固定以及相邻连杆的铰接装配，后期维护更换时可快速拆装，大幅降低设备运维的时间成本。该结构可适配多类需要实现臂杆铰接联动的机械场景，能够稳定传递往复摆动过程中的拉压、扭转载荷，保障连杆系统长期运行的传动精度与结构可靠性。
