90度V形块练习型可锻铸铁定位夹具

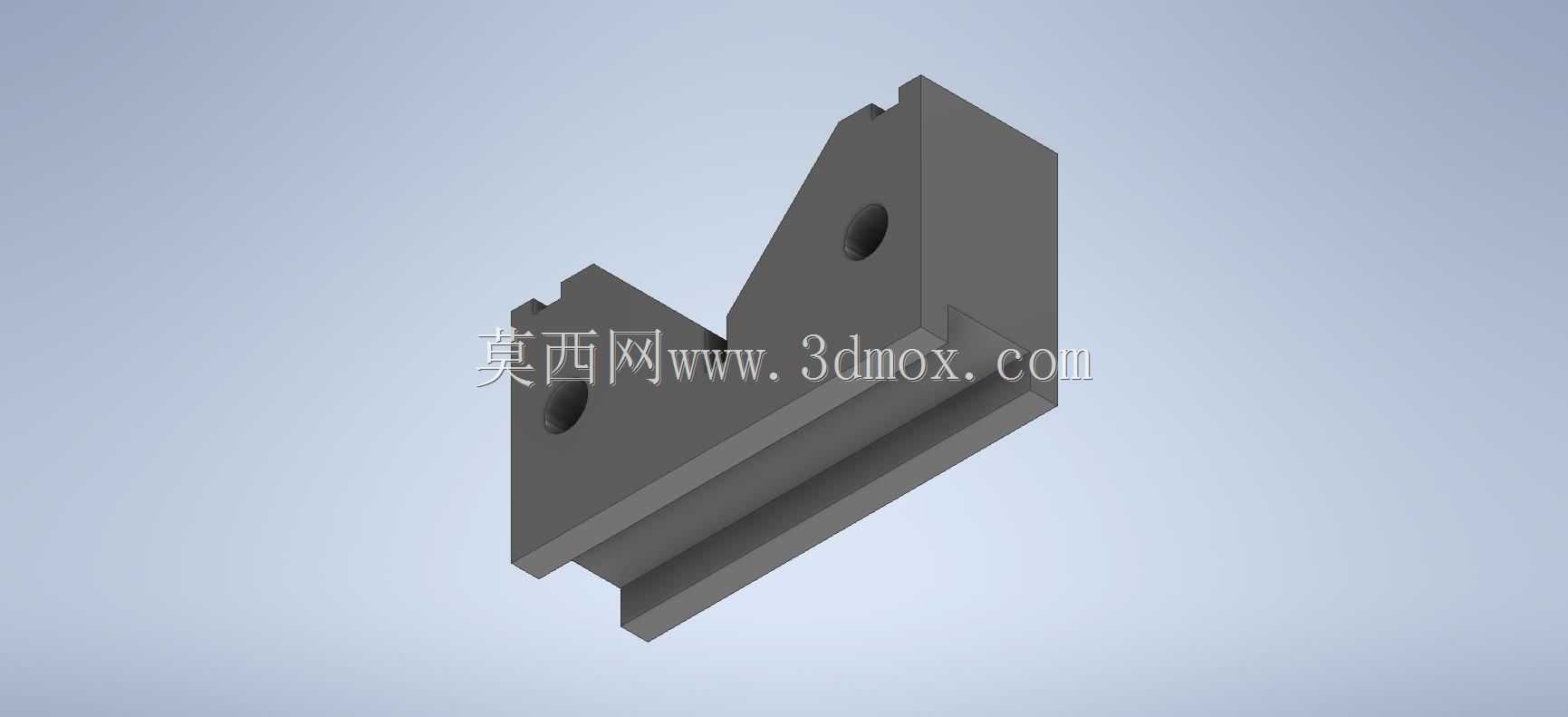

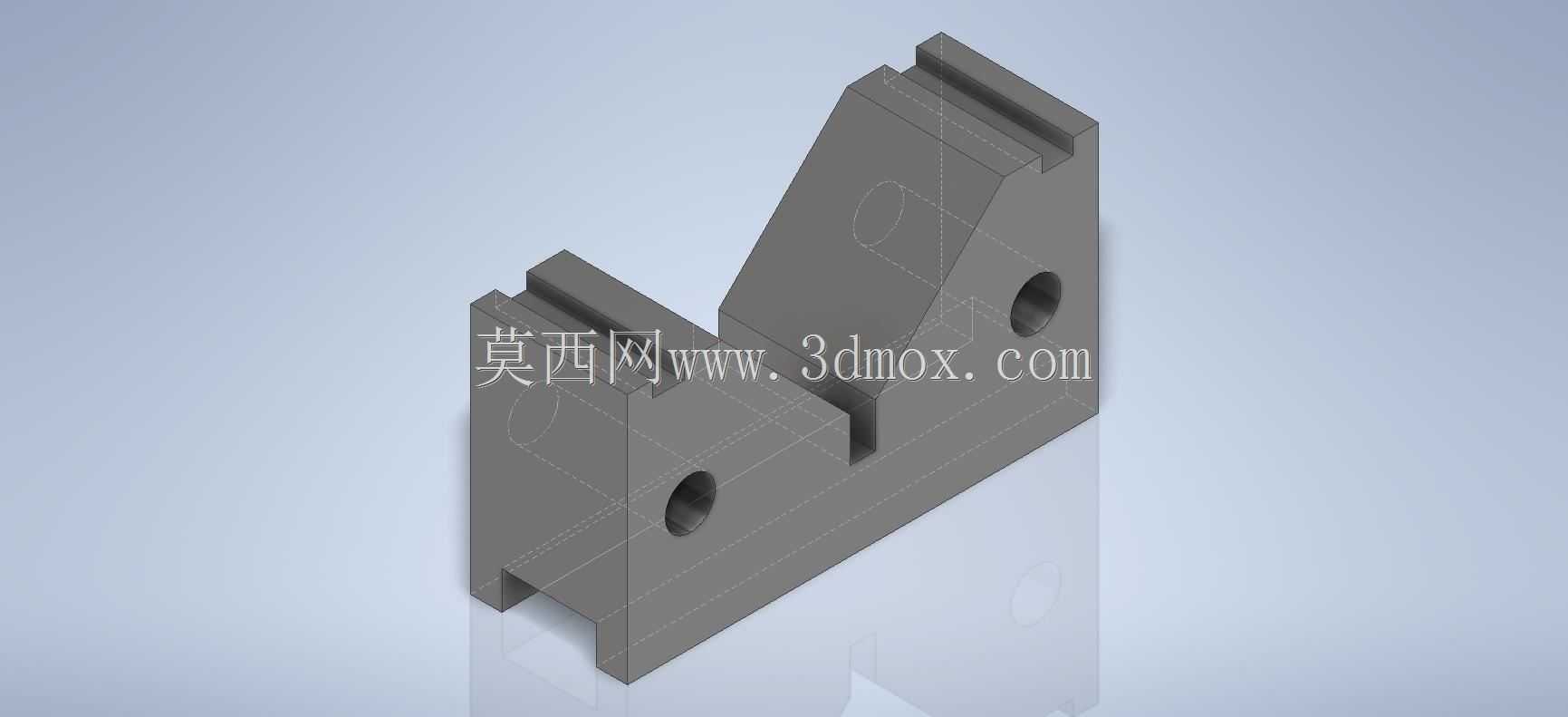

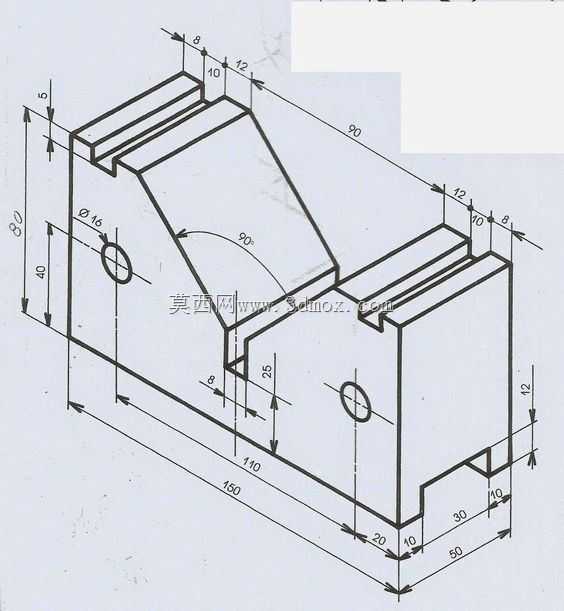

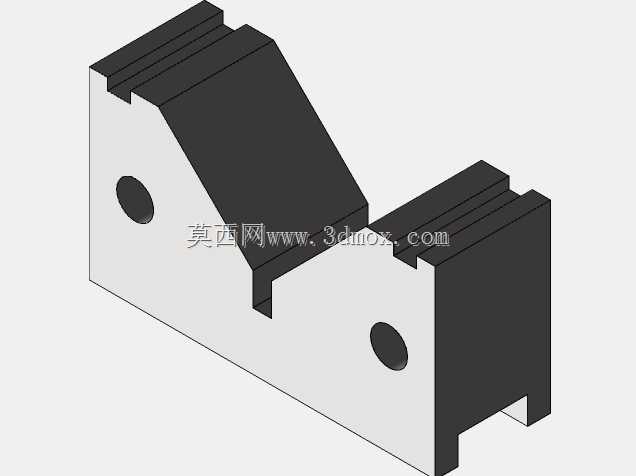

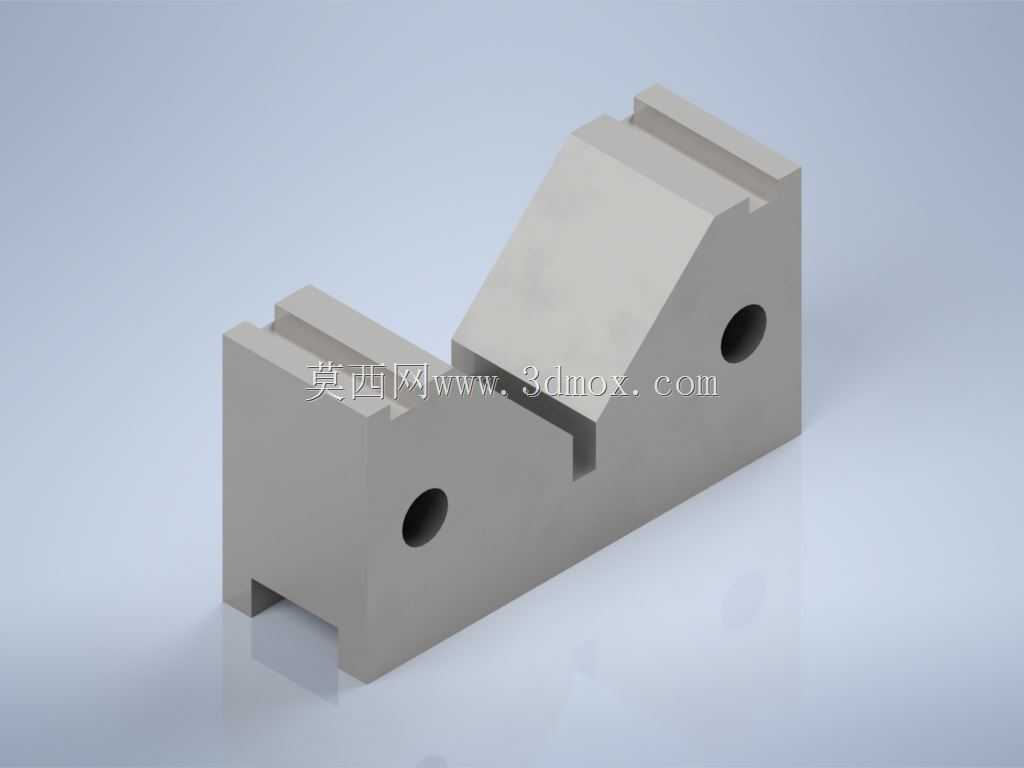

这款V形定位块是机械加工工装体系中极为常用的基础定位元件，主要应用在铣床、磨床、钻床等常规机加工场景中，用来对轴类、套类等回转体零件完成精准定位，保障工件在加工过程中位置固定不发生偏移，避免因装夹错位导致的加工尺寸超差问题。整体采用可锻铸铁材质打造，这种材质兼具较高的强度与良好的减震性能，在承受装夹压力与切削冲击力时不易发生形变，同时具备优秀的耐磨属性，能够长期承受工件装夹过程中的摩擦损耗，大幅延长工装的使用寿命。产品的核心定位面为90度夹角的V形结构，这种角度设计能够适配不同直径的回转类工件，工件放入V形槽后会自动对中，无需反复调整位置即可保证工件轴线与机床工作台基准平行，大幅降低装夹找正的时间成本。V形槽两侧的块体上设计有贯通的安装孔，可通过螺栓将整个定位块固定在机床工作台或者专用工装基板上，底部设置有定位卡槽，能够与工作台上的T型槽配合完成预定位，避免安装过程中定位块出现位置偏移。块体两端的凸台结构可作为装夹时的受力支撑点，配合压板使用时能够将压紧力均匀传递到基体上，不会因为局部受力过大导致V形定位面发生形变。设计这款练习模型时，重点还原了实际工业V形块的核心功能结构，从基础的基体拉伸到V形槽的切削成型，再到安装孔、底部卡槽的细节处理，完整覆盖了常规机械零件建模的基础操作逻辑，能够帮助初学者掌握实体建模中拉伸、切除、打孔等常用命令的使用技巧，同时理解工装夹具设计中定位基准、安装边界、受力结构的核心设计思路。在实际生产场景中，这类V形块常成对配合使用，用来支撑较长的轴类零件完成键槽铣削、端面钻孔、外圆磨削等加工工序，其安装边界需要匹配对应机床的工作台槽距，安装孔的中心距按照通用工装标准设计，能够适配多数常规机床的装夹需求，V形面的夹角精度直接决定工件的定位精度，因此在建模过程中也特意还原了夹角处的清根结构，保证实际加工时工件能够与两个V形面完全贴合，不会因为夹角处的圆角残留导致工件定位不稳。
