五叶冷却空气螺旋桨三维结构设计

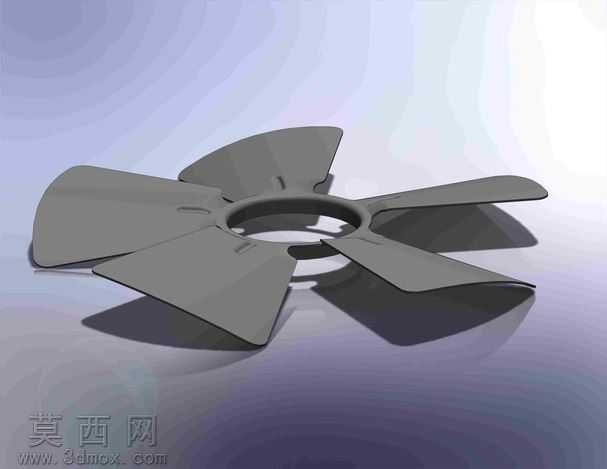

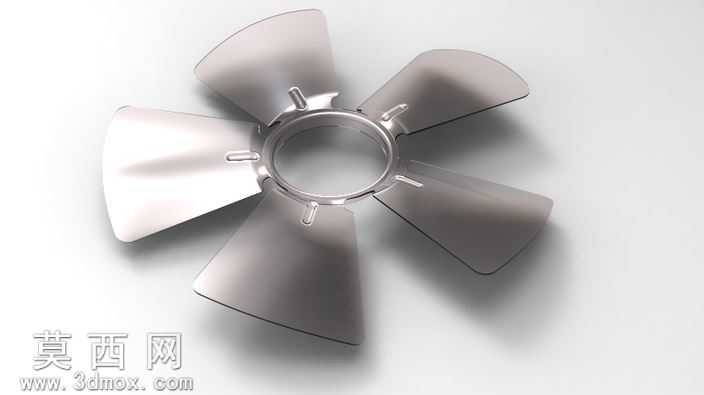

本作品为五叶式空气螺旋桨三维建模作品，整体采用中心轮毂加五片均匀分布桨叶的结构形式，建模过程中首先通过草绘确定中心轮毂的内外径参数，轮毂采用环形中空结构，既能够适配配套的动力输出轴安装需求，也能有效降低整体自重，减少转动过程中的无效负载。桨叶部分的建模是整个作品的核心，首先绘制单片桨叶的翼型截面轮廓，沿桨叶展向设置多个不同弦长、不同安装角的截面基准，通过放样曲面命令生成单片桨叶的基础曲面，再对桨叶前缘、后缘做圆角过渡处理，模拟真实桨叶的导边与随边修型效果，保证桨叶表面的曲面顺滑无折角，符合空气动力学的流线型要求。完成单片桨叶建模后，通过圆周阵列命令以轮毂中心轴为阵列基准，生成均匀分布的五片桨叶，阵列过程中严格控制阵列角度公差，保证每片桨叶的安装角度、相对位置完全一致，避免转动过程中出现动平衡偏差。材质渲染阶段采用哑光灰色工程塑料材质，模拟实际量产中常用的玻纤增强尼龙材质效果，调整材质的粗糙度、反光度参数，还原工程塑料的哑光质感，同时添加柔和的环境光影，通过阴影效果凸显桨叶的曲面弧度与厚度变化，让整体渲染效果更贴近实物的视觉表现。结构设计上，桨叶从根部到梢部采用逐渐减薄的厚度设计，根部做加厚处理保证与轮毂连接的结构强度，能够承受高速转动时的离心力与气动载荷，梢部做薄处理降低转动过程中的翼尖涡流损耗，提升气动效率。每片桨叶都带有预设的扭转角度，从根部到梢部的安装角逐渐减小，保证不同半径位置的桨叶截面都能处于合适的攻角范围，在转动时能够均匀推动空气产生稳定的轴向推力，适配冷却散热、空气推进等不同的使用场景。建模过程中对所有的曲面连接处都做了连续性检查，确保曲面之间达到G2连续，避免出现应力集中的结构死角，既满足3D打印验证的模型要求，也能够直接导出为通用格式用于后续的仿真分析、开模生产等环节，整体结构参数经过反复调整，兼顾了气动效率、结构强度与转动稳定性的多重需求。
