双槽滑轮组件装配结构三维设计

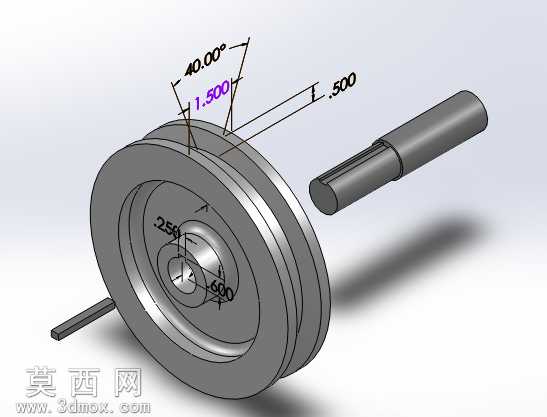

本作品为双槽滑轮组件的三维装配设计，采用爆炸视图呈现各组成零件的装配关系与结构细节，完整还原滑轮组件的实际装配逻辑。建模过程中以参数化设计思路搭建各零件特征，首先构建滑轮主体：轮体采用双轮槽结构，轮槽夹角设定为40°，槽深1.5mm，轮缘厚度0.5mm，轮体中心设置阶梯式轴孔，轴孔内径6mm，轴孔端面设置深度2.5mm的沉台结构，保证与轴件装配时的定位精度。轴件采用带扁位的圆柱轴设计，扁位结构用于限制滑轮周向转动，避免传动过程中出现打滑偏移，轴件长度与轮体宽度匹配，装配后轴端不超出轮体外侧过多，保证整体结构紧凑。建模时对各零件的配合公差进行了预设，轴孔与轴件采用间隙配合，既保证转动顺畅，又避免装配后出现过大旷量。渲染阶段采用金属哑光材质模拟钢制滑轮的真实质感，对轮槽、轴孔等关键结构添加尺寸标注，清晰展示各部位的设计参数，爆炸视图的拆解距离经过调整，既能够清晰区分各个独立零件，又能直观体现零件间的装配对应关系。设计过程中充分考虑滑轮的实际使用场景，双槽结构可同时容纳两根传动绳索或皮带，适用于多路径传动的五金机构中，轮体边缘做圆角处理，避免使用过程中磨损绳索，轴件的扁位设计可适配带键槽的安装座，提升传动稳定性。整体模型结构完整，各零件特征无缺失，装配关系清晰，可直接用于五金传动机构的设计参考、装配演示以及生产加工前的结构验证，能够帮助设计者快速理解双槽滑轮的结构组成与尺寸设计逻辑，为同类传动滑轮的设计提供可靠的参数参考。
