框架式双层储液过滤箱体结构设计

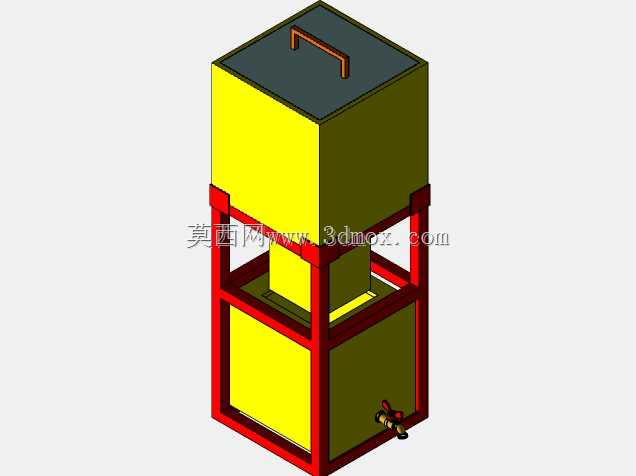

该结构为工业场景下配套流体处理环节使用的立式双层储液过滤装置，主要应用于小型加工生产线的切削液循环过滤、小型实验装置的溶剂暂存过滤、小型水处理单元的中间储液环节，也可适配小型化工试验线的介质中转存储需求，能够在有限的占地空间内完成储液、沉降过滤、可控出液的整套功能，适配对安装占地有严格限制的紧凑型工位布局。装置整体采用立式长方体布局，外部为红色型材拼接形成的两层框架支撑结构，框架通过横竖型材的刚性连接形成稳定的承力骨架，既能够承托上下两层储液箱体的满载重量，也能够为上层箱体提供定位约束，避免设备运行过程中出现箱体移位、晃动的问题，框架的镂空设计也便于日常观察内部箱体的液位状态、对接外部管路，同时减少整体结构的自重。上层储液箱体顶部设置有带提手的密封箱盖，提手采用弯折成型的刚性结构，便于操作人员开启箱盖完成补液、清理内部过滤腔的操作，箱体下部为缩径的沉降过渡段，能够让流入上层箱体的流体在重力作用下完成大颗粒杂质的沉降，避免杂质直接进入下层储液腔造成出液口堵塞。下层储液箱体为等径长方体储液腔，侧面下部安装有可控式出液阀，能够根据实际使用需求调节出液流量，也可完全关闭实现流体的密封存储，箱体与框架之间采用贴合式安装设计，无需额外的固定件即可完成定位，安装拆卸过程便捷，便于后期对箱体进行清洁、更换。设计过程中充分考虑了紧凑型工位的安装边界，整体占地尺寸控制在小范围方形区域内，竖向高度适配常规操作台的上部空间预留要求，不需要对现有工位布局进行大规模改造即可完成安装对接，上下层的分体式设计也能够根据实际使用需求更换不同容积的箱体，或者在中间过渡段加装不同精度的过滤滤芯，适配不同洁净度要求的流体处理场景。框架的型材选型经过承重校核，满载状态下不会出现型材变形、框架失稳的问题，箱体板材采用耐流体腐蚀的材质设计，能够适配水基、油基等多种常见工业流体的存储需求，出液阀的安装位置预留了标准管路对接接口，可直接对接外部输送管路，不需要额外加工转接结构。
