DIY数控铣床工作台铣表结构三维设计

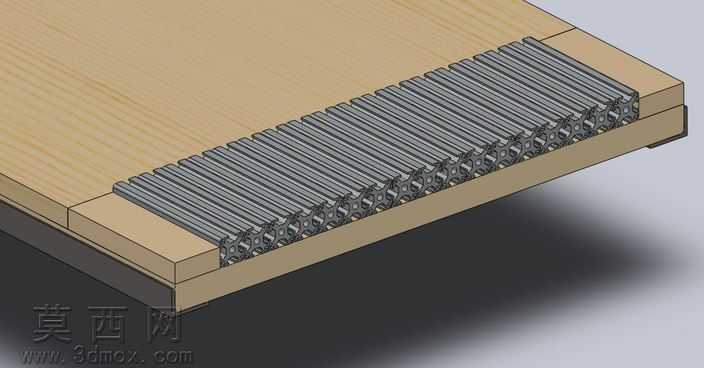

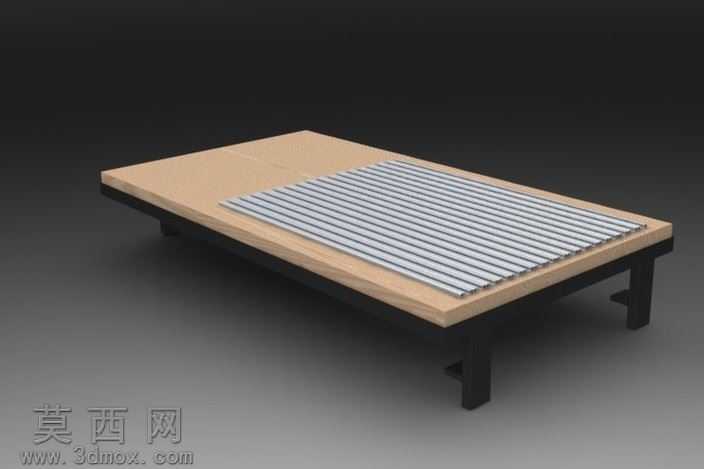

本作品为DIY数控铣床配套的工作台铣表三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸逻辑，对工作台的各组成部件进行了独立的零件建模与虚拟装配，完整还原了DIY数控铣床工作台的真实结构特征。模型的主体台架部分采用框架式支撑结构，四条支腿做了加粗加固设计，保证工作台在铣削作业过程中的结构稳定性，避免加工过程中出现晃动影响加工精度；台面上层铺设木质基材层，模拟DIY设备常用的密度板或实木台面基材，兼顾成本控制与台面的平整性要求；基材上方平行排布多根等距的金属导向齿条，齿条做了等间距阵列约束，每根齿条的截面尺寸、安装间距完全一致，既可以作为工件装夹的定位基准，也能适配T型槽压块的安装需求，满足不同尺寸工件的装夹固定要求。渲染阶段采用了写实材质配置，金属齿条赋予了磨砂铝合金材质，添加了细微的拉丝纹理与金属反光效果，还原金属加工件的真实质感；木质台面赋予了浅原木色木纹材质，还原DIY加工常用的板材外观；支撑支腿采用哑光黑色金属材质，模拟方管焊接支架的表面喷涂效果，整体渲染光影柔和，清晰展现了各部件的结构层次与装配关系。设计思路围绕DIY数控铣床的实用需求展开，在保证结构强度的前提下简化了非必要的复杂结构，降低DIY加工的制作难度，台面的齿条间距、整体长宽高尺寸均适配小型DIY数控铣床的加工行程，既可以作为数控铣床的固定工作台使用，也可作为铣削加工的辅助工装平台，为DIY数控设备的爱好者提供了可直接参考的结构方案，模型同时导出了多版本通用格式，方便不同三维软件的用户进行结构查看、尺寸修改与二次优化设计。
