蒸汽引擎组件用六角法兰面短螺栓

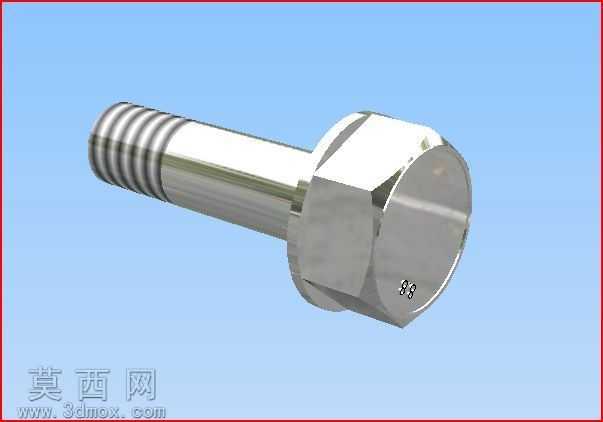

本模型为蒸汽引擎组件配套的六角法兰面短螺栓，建模过程严格遵循机械紧固件的实际生产尺寸规范，首先通过草图绘制螺栓头部的六角轮廓与法兰盘截面，利用旋转凸台命令生成螺栓杆部与法兰盘的基础基体，再通过拉伸切除命令精准加工出六角头部的六个棱面，保证头部对边尺寸、对角尺寸符合通用紧固件的公差要求。杆部螺纹区域采用螺旋线扫描切除的方式生成真实螺纹牙型，还原螺纹的牙距、牙高参数，同时区分出光杆段与螺纹段的长度比例，匹配短螺栓的装配使用场景。模型头部顶面添加了强度等级标识细节，还原真实螺栓的标识特征，法兰盘与杆部的过渡圆角做了精细化处理，避免应力集中的结构设计在模型中完整呈现。材质配置上选用合金钢材质，通过调整材质的反射率、粗糙度参数，模拟出镀锌高强度螺栓的金属光泽质感，渲染阶段采用柔和的环境光搭配定向补光，清晰展现螺栓头部的棱边倒角、法兰盘的承压面纹理、螺纹段的牙型细节，整体模型无破面、无冗余特征，所有结构特征均可编辑，可直接用于蒸汽引擎组件的虚拟装配、干涉检查，也可作为机械设计教学中紧固件建模的参考案例，完整还原了短螺栓从头部承压结构到杆部连接结构的全部设计细节，法兰盘的一体式设计能够在装配时增大承压接触面积，降低被连接件表面的压溃风险，适配蒸汽引擎内部紧凑空间的紧固需求。
