蒸汽引擎定时连接金属构件三维设计

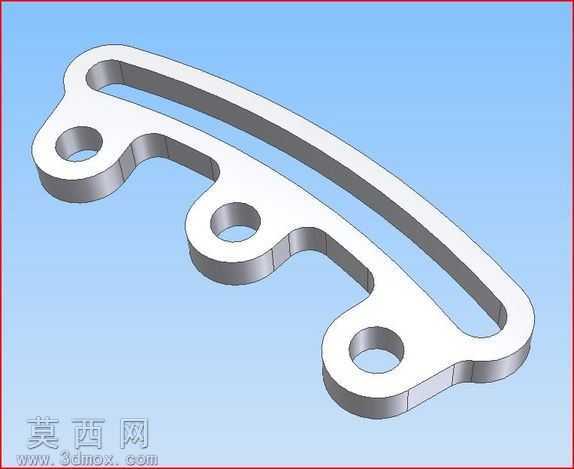

本作品为蒸汽引擎配套的定时连接构件三维模型，整体采用等厚度钣金式结构设计，建模阶段以Autodesk Inventor为核心工具，首先绘制构件的平面轮廓草图，精准定位三个安装孔的圆心位置与孔径参数，同时勾勒出构件外侧流畅的弧形轮廓与内侧的镂空长槽结构，通过拉伸凸台命令生成基础实体，拉伸厚度严格匹配蒸汽引擎组件的装配间隙要求。建模过程中对三个安装孔位做了沉孔过渡处理，孔口边缘添加了适配螺栓装配的倒角结构，避免装配时出现应力集中问题，构件的所有外轮廓棱边均做了小圆角钝化处理，既还原了金属冲压零件的真实加工特征，也避免锐边带来的装配干涉风险。材质渲染阶段选用哑光银灰色金属材质，模拟冷轧钢板冲压后的表面质感，调整材质的粗糙度与反射参数，让模型表面呈现出均匀的金属漫反射效果，同时添加柔和的环境光与定向光源，凸显构件的厚度层次与轮廓立体感，渲染背景选用纯净浅蓝色，突出金属构件本身的结构特征。结构设计上，三个安装孔呈非对称分布，分别对应蒸汽引擎定时机构的三个固定点位，内侧的长条形镂空结构既可以减轻构件自身重量，也能为定时传动杆件提供运动避让空间，构件整体轮廓的弧形走向完全适配引擎内部的安装空间，避免与周边运转部件发生碰撞。设计思路围绕蒸汽引擎定时机构的装配需求展开，在保证构件结构强度的前提下尽可能优化轮廓形态，减少不必要的材料占用，所有孔位的位置公差均参考机械装配标准设定，确保模型可以直接用于虚拟装配验证，也可导出为加工图纸用于实际零件的生产制作，模型的每一处结构细节都对应真实机械零件的加工工艺要求，没有冗余的几何特征，整体结构简洁实用，完全匹配蒸汽引擎定时系统的连接固定功能需求。
