蒸汽引擎低位缸头法兰式结构零件

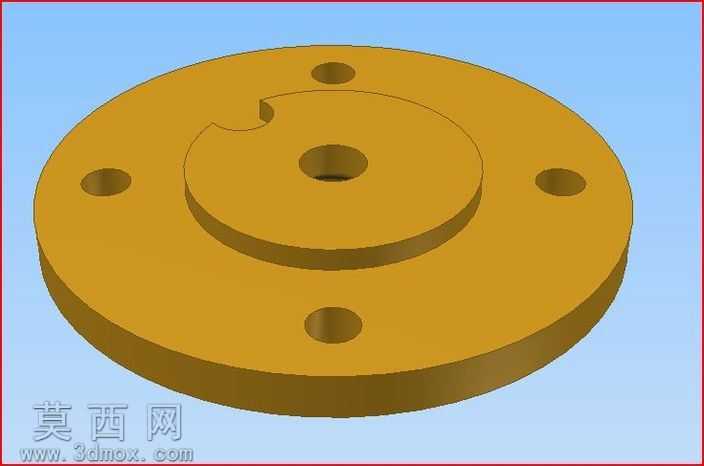

该零件为蒸汽引擎组件中的低位缸头，整体采用同轴阶梯式圆盘结构设计，建模阶段以回转体基础特征为核心，先通过草图绘制两层同轴圆柱的截面轮廓，经旋转凸台命令生成主体基体，保证两层圆盘的同轴度公差符合装配要求。主体结构分为上下两层，下层为大直径薄圆盘基座，上层为小直径凸台结构，凸台边缘开设缺口结构，用于装配时的周向定位，避免缸头安装后出现周向转动偏移。在大直径圆盘的圆周方向，均匀分布四个轴向贯通的安装孔，孔位采用环形阵列方式生成，保证各孔中心到零件轴线的距离一致，安装时可通过螺栓穿过该组孔实现缸头与相邻部件的紧固连接；零件中心位置开设轴向通孔，作为蒸汽流通的核心通道，中心孔与上层凸台、下层基座保持严格同轴，避免蒸汽流通时出现泄漏或流道阻力异常。建模过程中对所有孔位的边缘做了微小倒角处理，既去除加工毛刺特征，也避免装配时螺栓穿过孔位出现卡滞。材质设定上模拟铸铜金属质感，渲染阶段采用暖黄色金属材质，调整材质粗糙度参数还原铸铜件的亚光金属质感，添加环境光遮蔽效果突出阶梯结构的层次落差，通过浅蓝色纯色背景衬托零件轮廓，让各结构特征清晰可辨。设计思路围绕蒸汽引擎汽缸的低位安装需求展开，阶梯式结构既保证了缸头与汽缸端面的贴合密封面积，上层凸台可嵌入对应安装槽实现径向定位，圆周分布的安装孔提供均匀的紧固力，避免安装后出现局部密封不严的问题，边缘缺口结构与定位件配合，可精准锁定缸头的安装角度，保证中心流道与相邻部件的气道精准对接，整体结构简洁紧凑，在满足密封、定位、紧固功能的前提下，尽可能减少零件的冗余体积，降低引擎整体重量。
