双挤出封闭式框架桌面级FDM3D打印设备

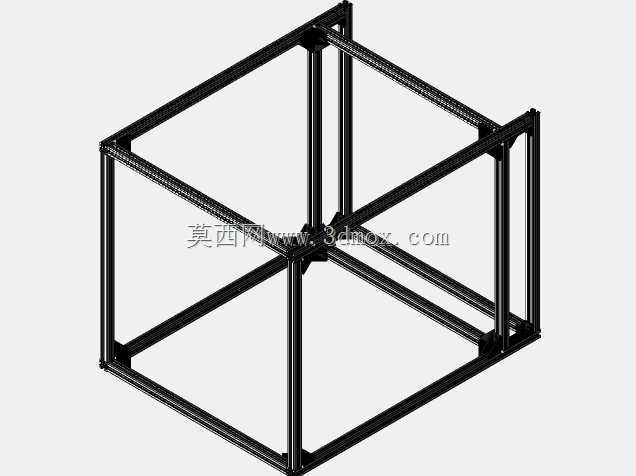

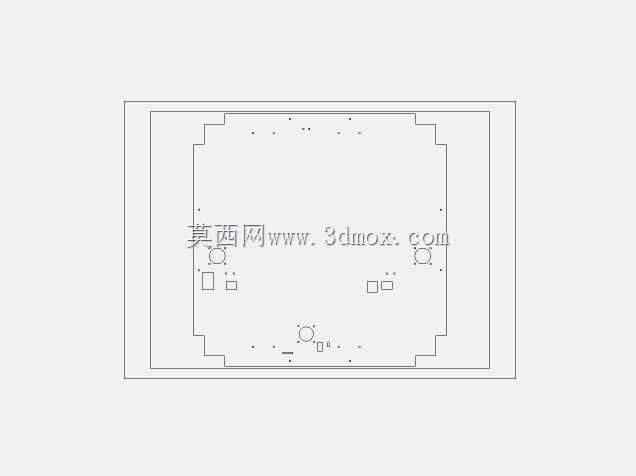

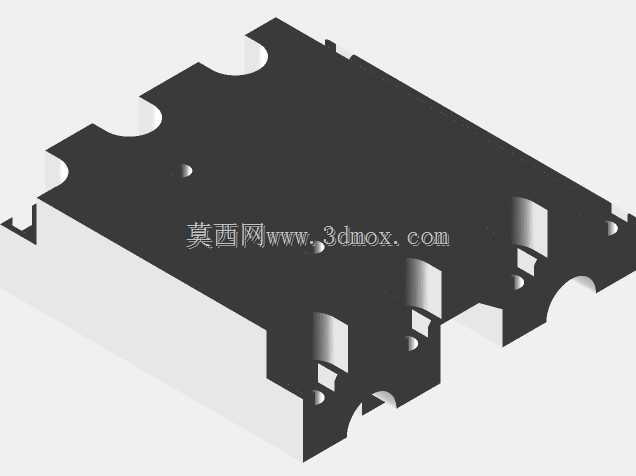

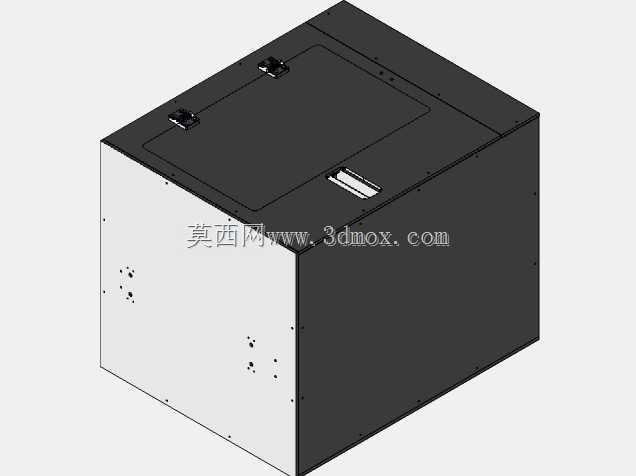

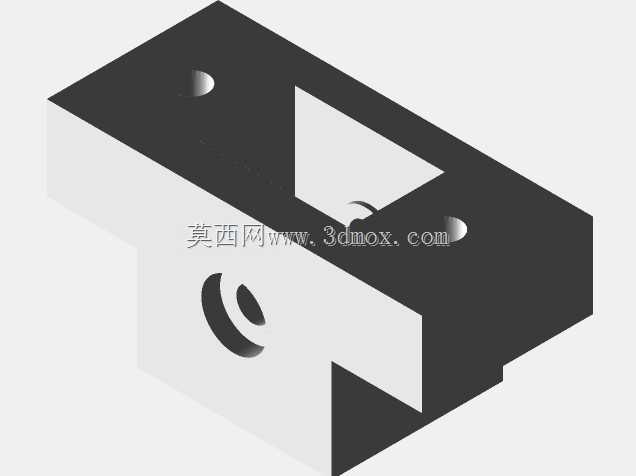

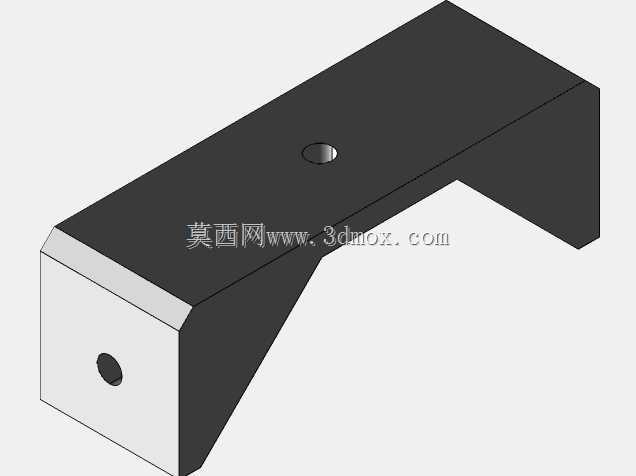

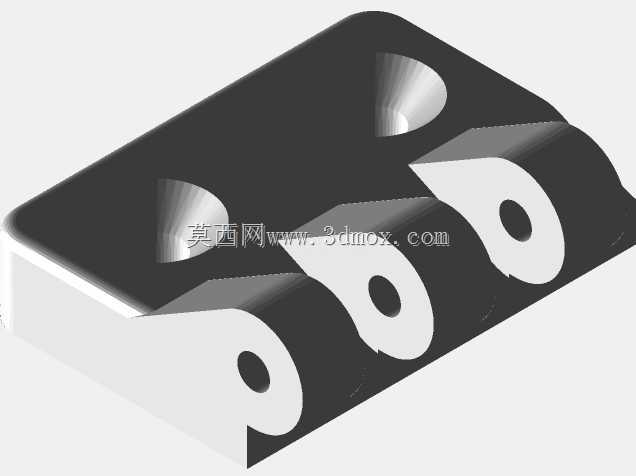

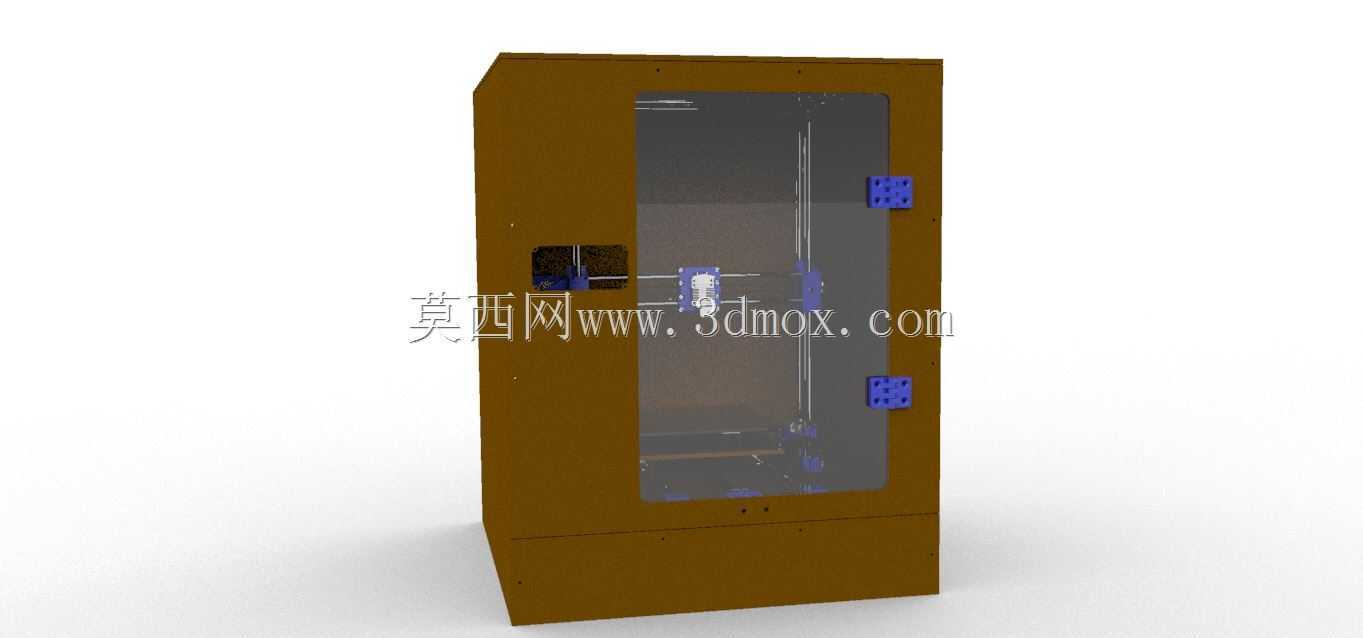

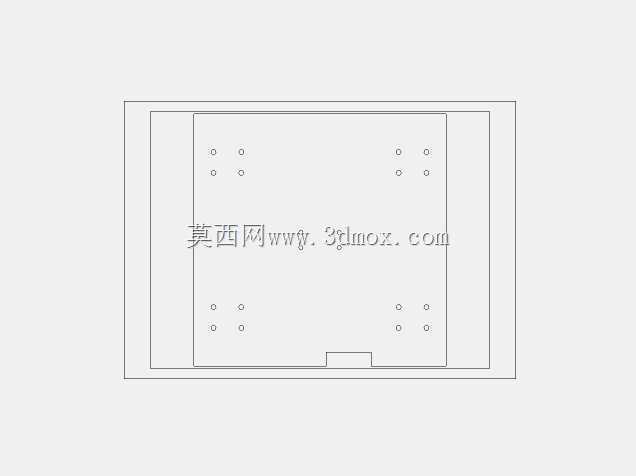

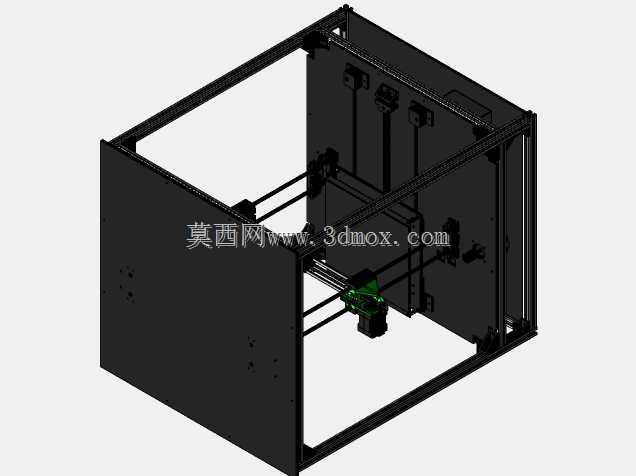

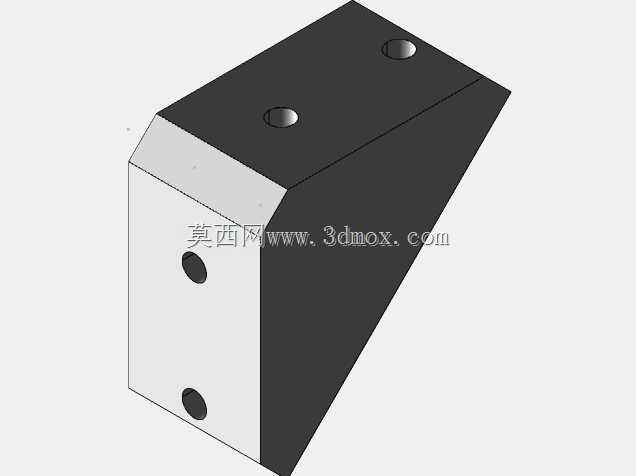

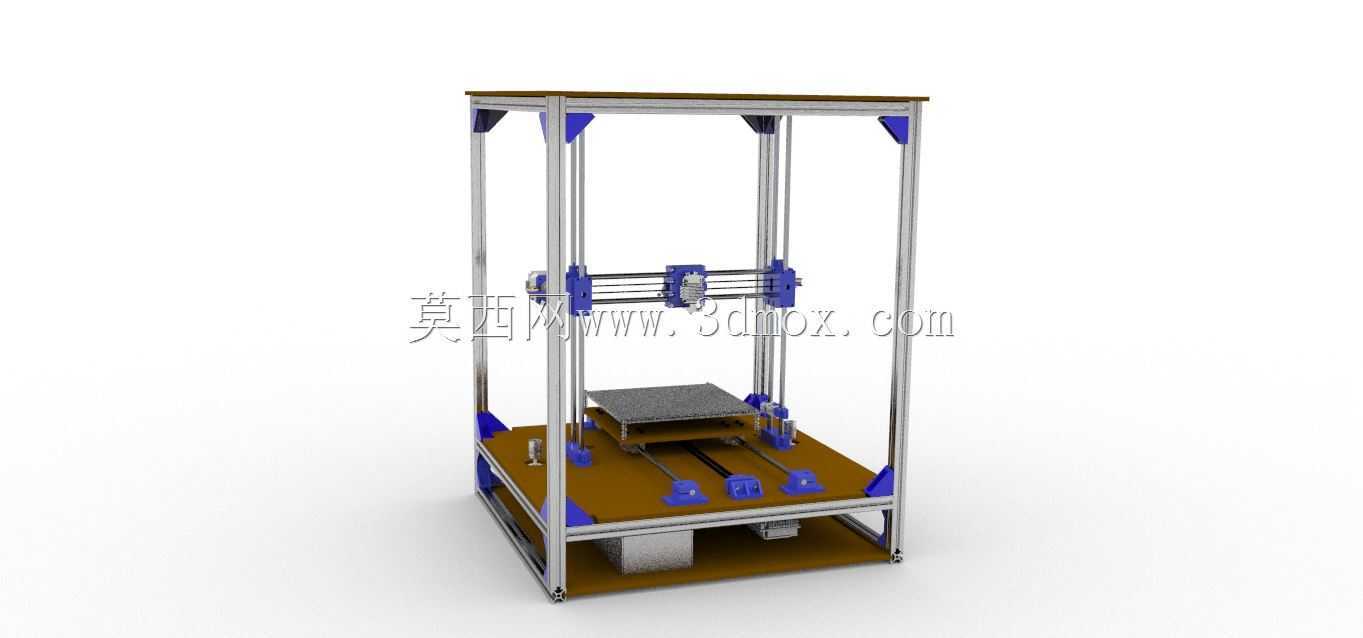

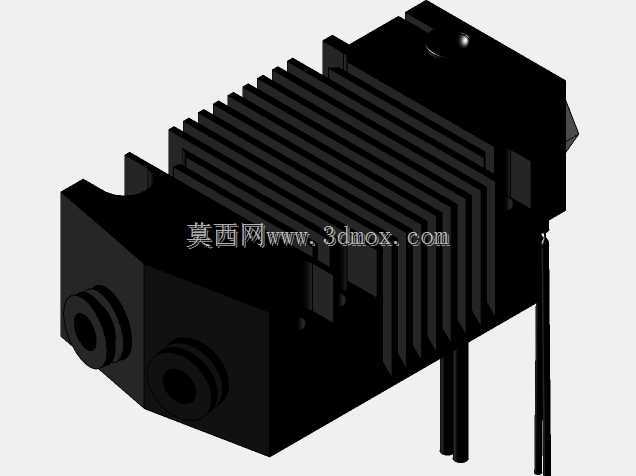

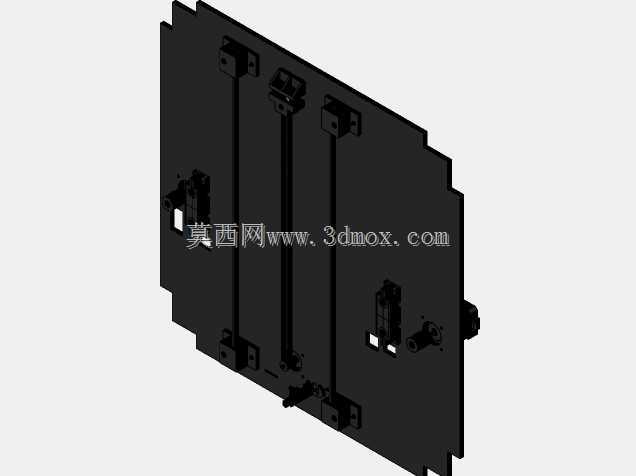

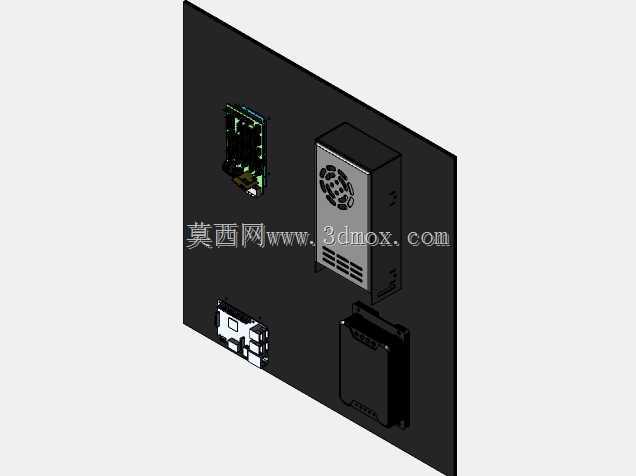

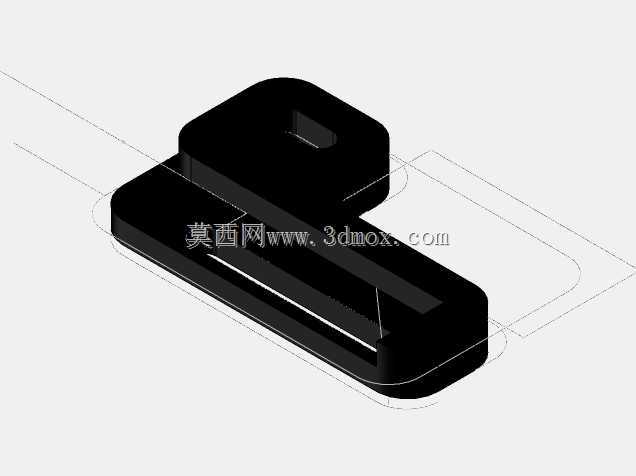

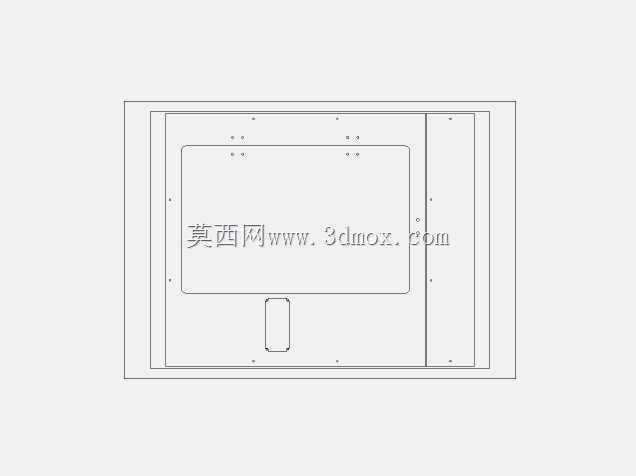

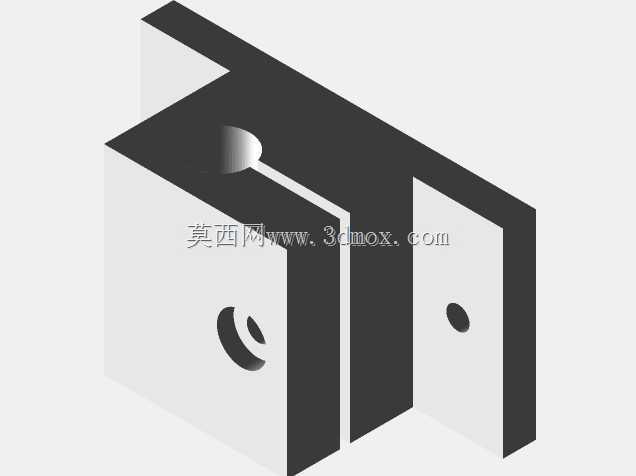

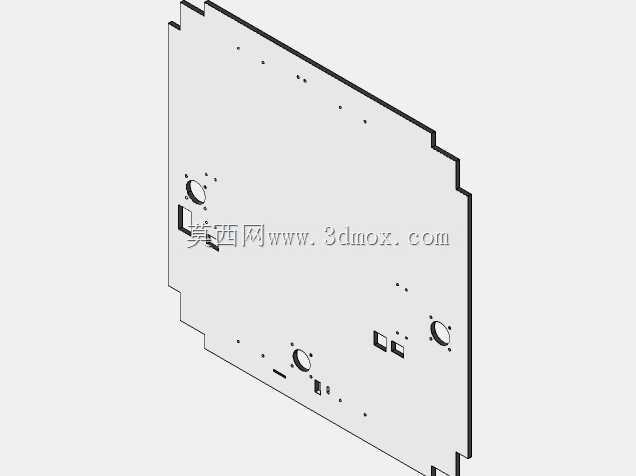

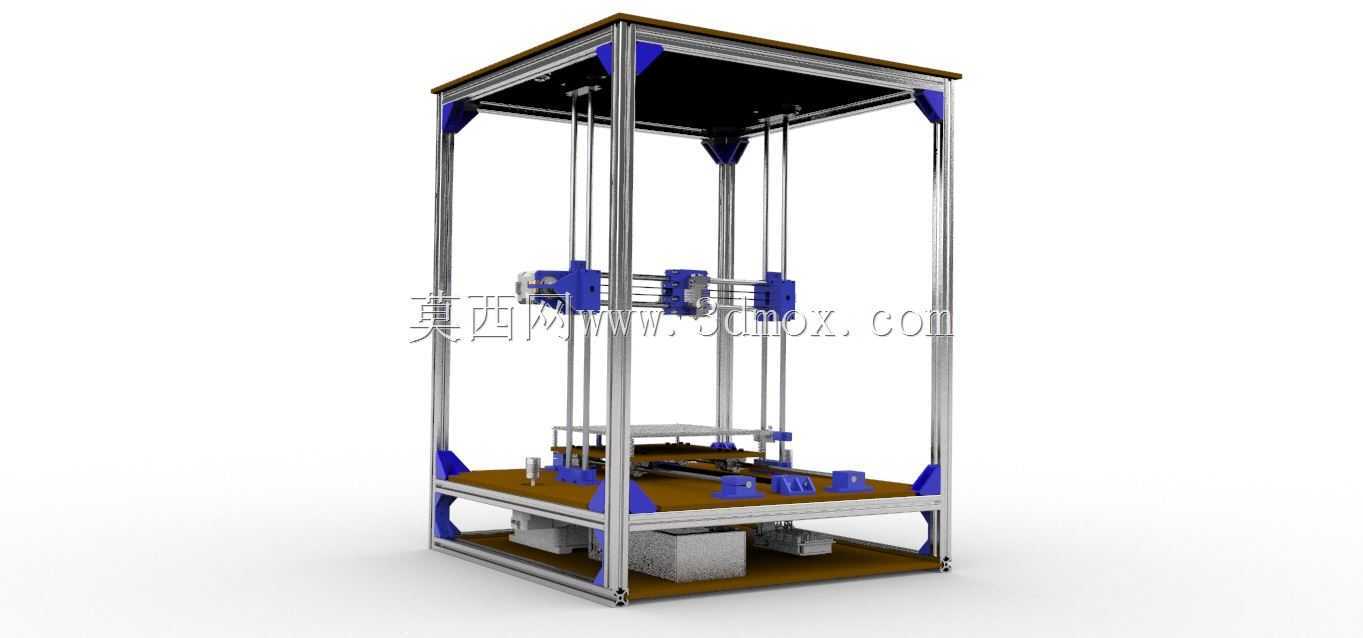

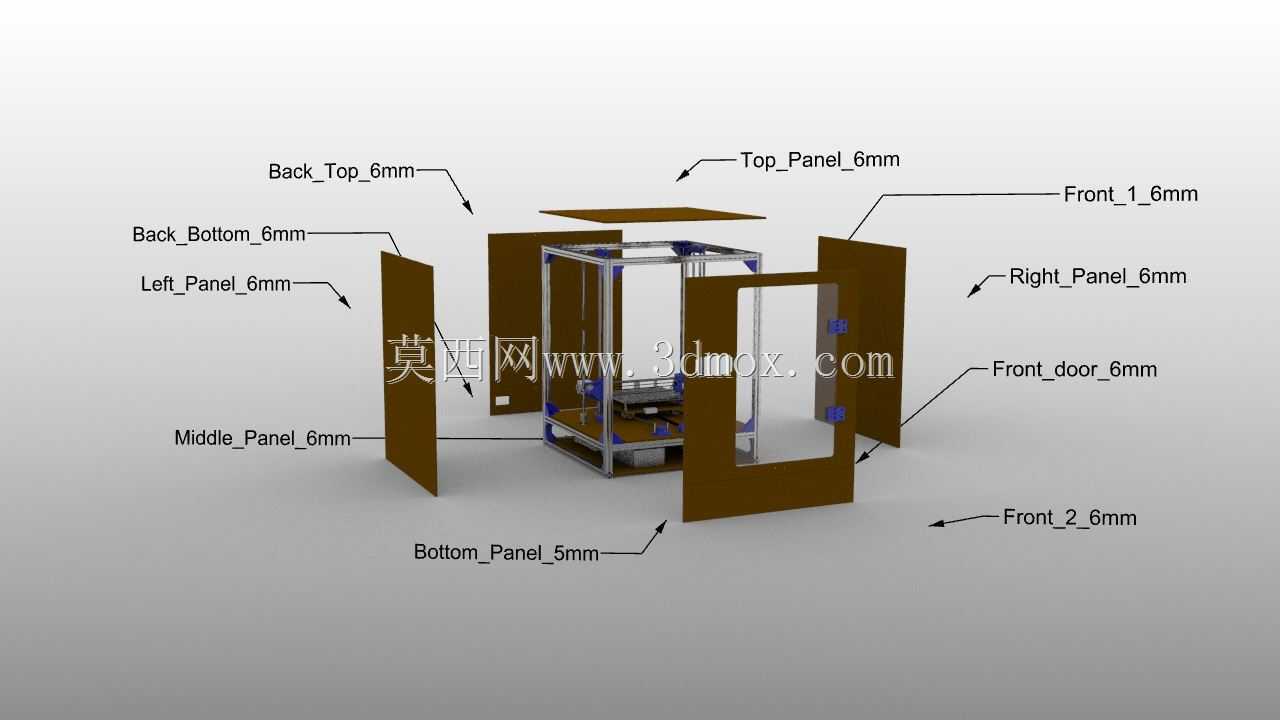

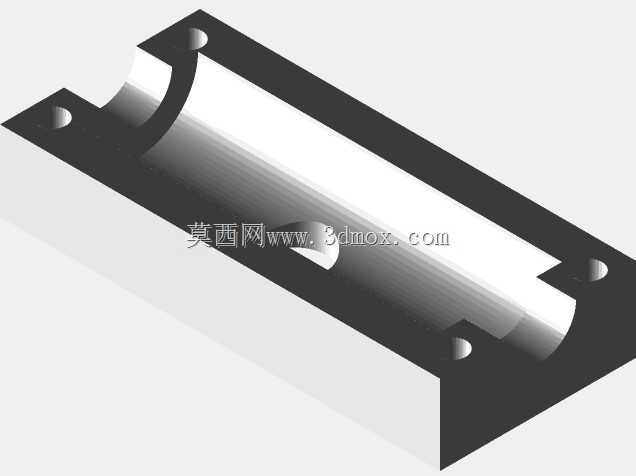

该设备为面向个人桌面制造、创客原型打样、小尺寸定制零件生产场景设计的双挤出熔融沉积成型打印设备，整体采用工业铝型材搭建封闭式立方框架结构，框架边角通过定制角件完成刚性连接，上下层铺设木质基板作为安装基准面，既保证了整机结构的抗形变能力，也通过封闭腔体减少了打印过程中环境气流对成型件的温度干扰，适配ABS、PETG等对环境温度波动敏感的工程耗材打印需求。设备核心运动结构采用十字轴传动布局，X轴搭载双独立挤出喷头组件，可实现双色打印、水溶性支撑材料同步打印等功能，Z轴通过四根垂直布置的光轴完成导向，配合传动皮带实现打印平台的平稳升降，运动部件的安装位均预留了调节余量，可在装配阶段完成传动预紧、平行度校准，降低长期使用后的结构偏移概率。设备的安装边界适配常规桌面工位摆放需求，框架垂直方向预留了充足的成型仓空间，可满足中小尺寸零件的一次性成型需求，底部基板预留了控制主板、电源模块的安装位，可直接集成通用开源控制板与驱动模块，喷头组件旁预留了耗材进料、散热风道的布置空间，可根据使用需求加装主动散热风扇、耗材断料检测模块。设计阶段针对装配流程做了拆分优化，框架部分的铝型材可提前完成预裁切，连接角件、塑料结构件可直接通过3D打印自行制作，木质基板可通过常规激光切割完成加工，无需高精度机加工设备即可完成整机组装；结构上针对常见的桌面3D打印机使用痛点做了适配，顶部框架预留了耗材架安装位，中部成型区域预留了门板安装槽，可后期加装透明门板进一步提升仓温稳定性，底部预留了走线空间可整理整机供电与信号线路，平台安装位可适配不同尺寸的加热床组件，用户可根据自身打印需求更换不同规格的成型平台。双挤出的设计可有效降低复杂结构零件的支撑拆除难度，封闭式框架可减少打印过程中ABS等耗材的翘曲问题，整体结构兼顾了自制可行性与打印稳定性，既适合创客自行组装调试用于个人创作，也可作为小型工作室的小批量定制零件生产设备使用，结构预留的拓展位可支持后续加装自动调平、打印监控、空气过滤等功能模块，适配不同场景下的使用需求。
