开放式V槽导轨桌面级FDM熔融沉积3D打印设备

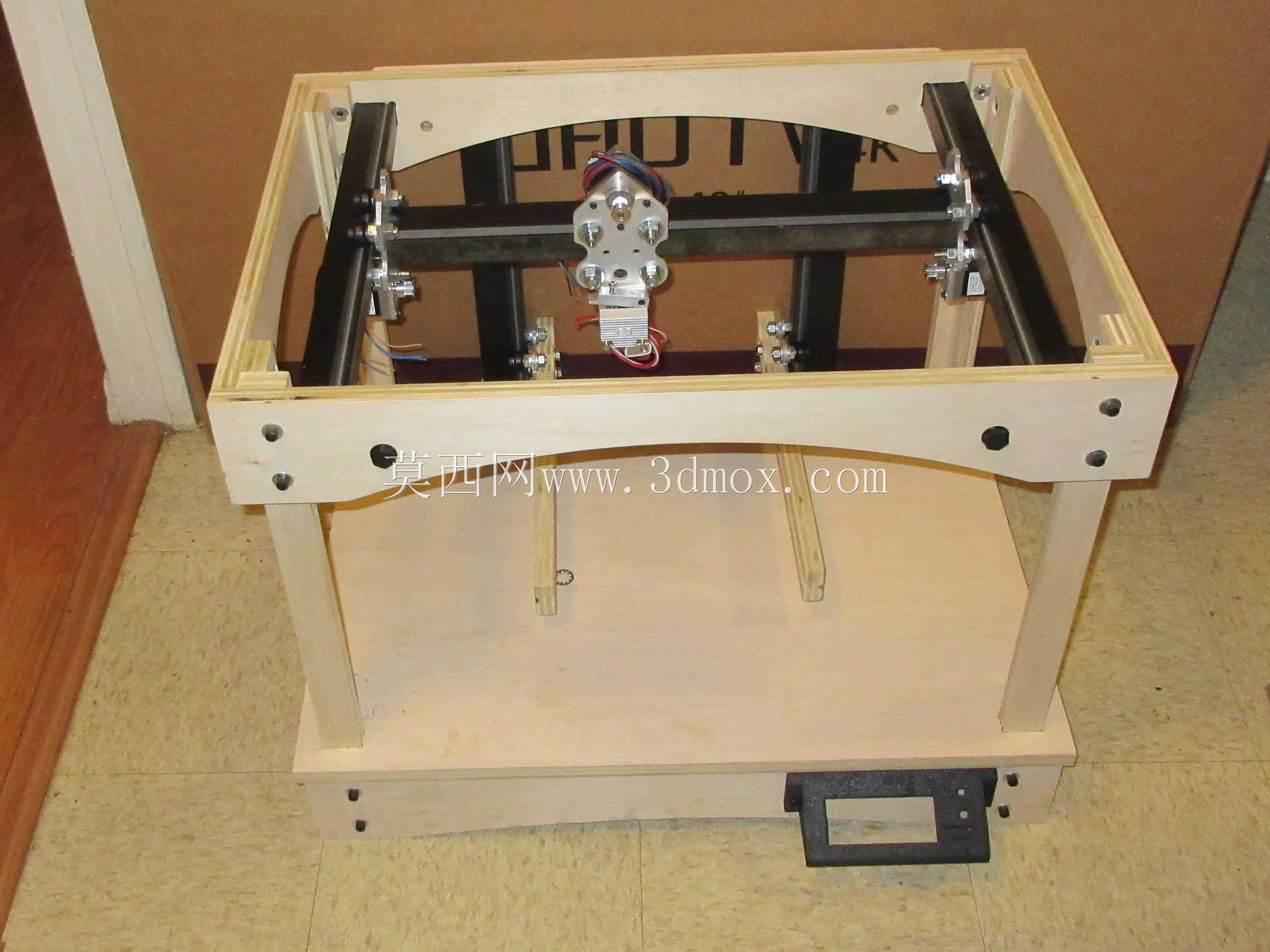

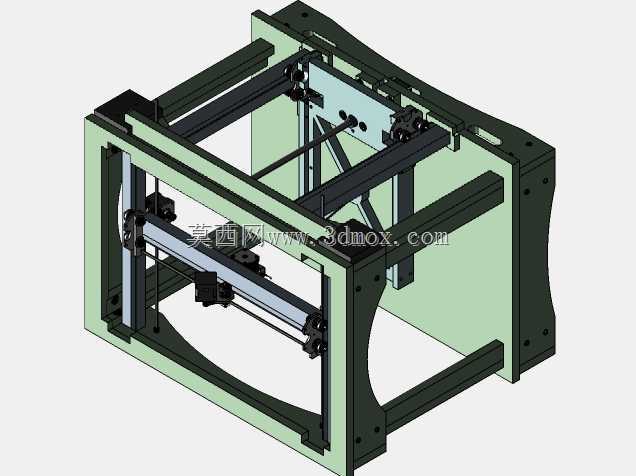

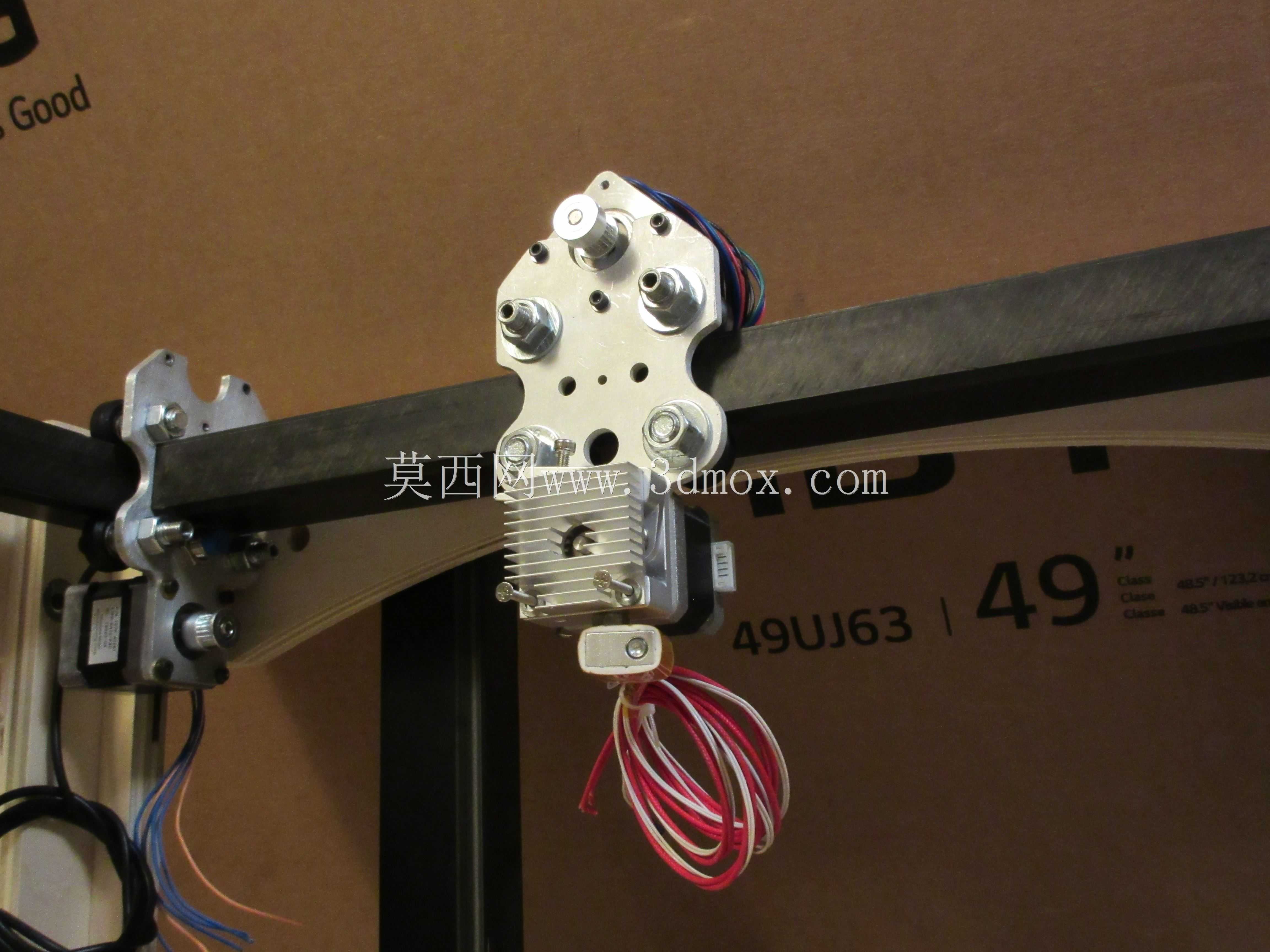

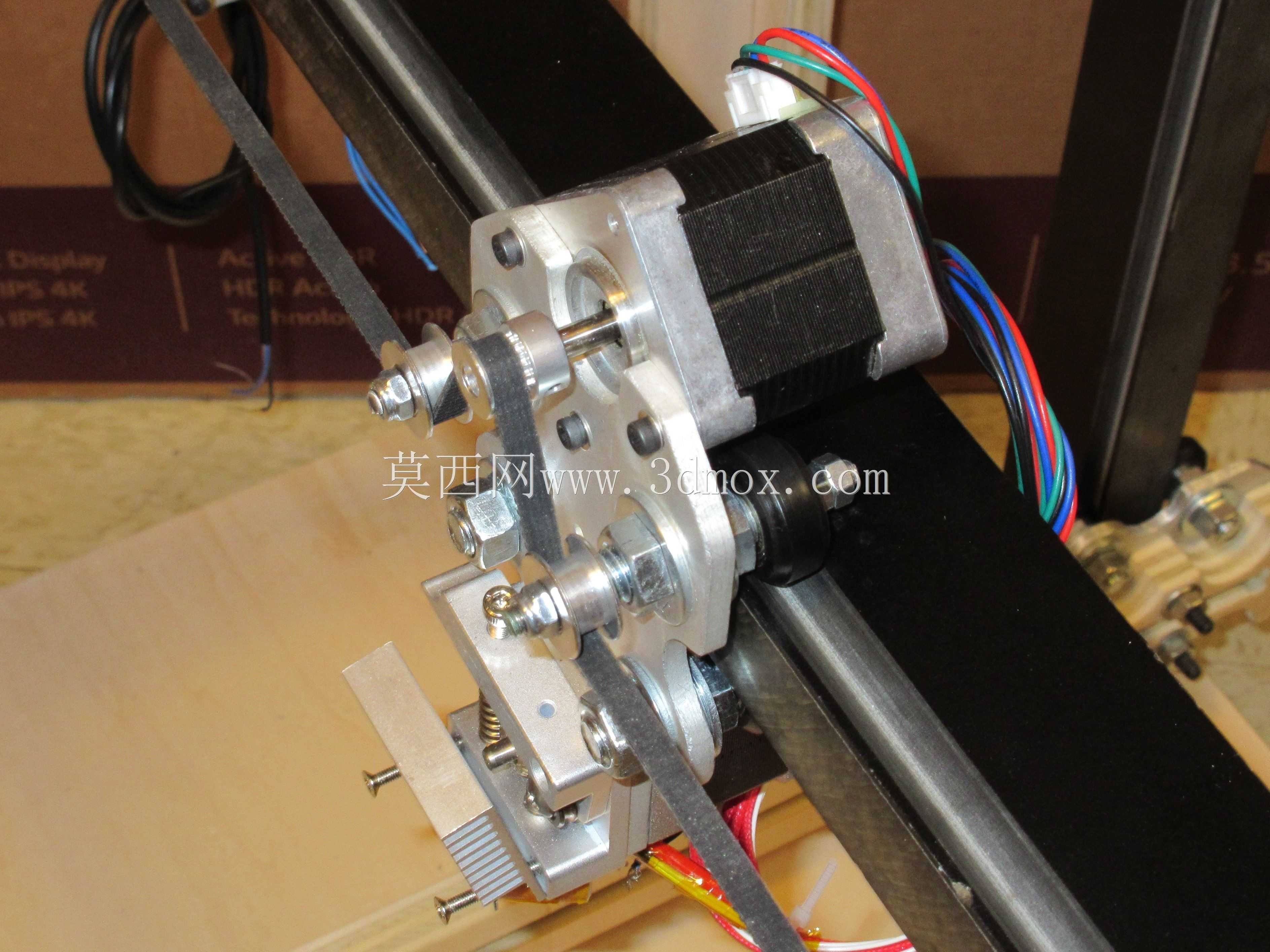

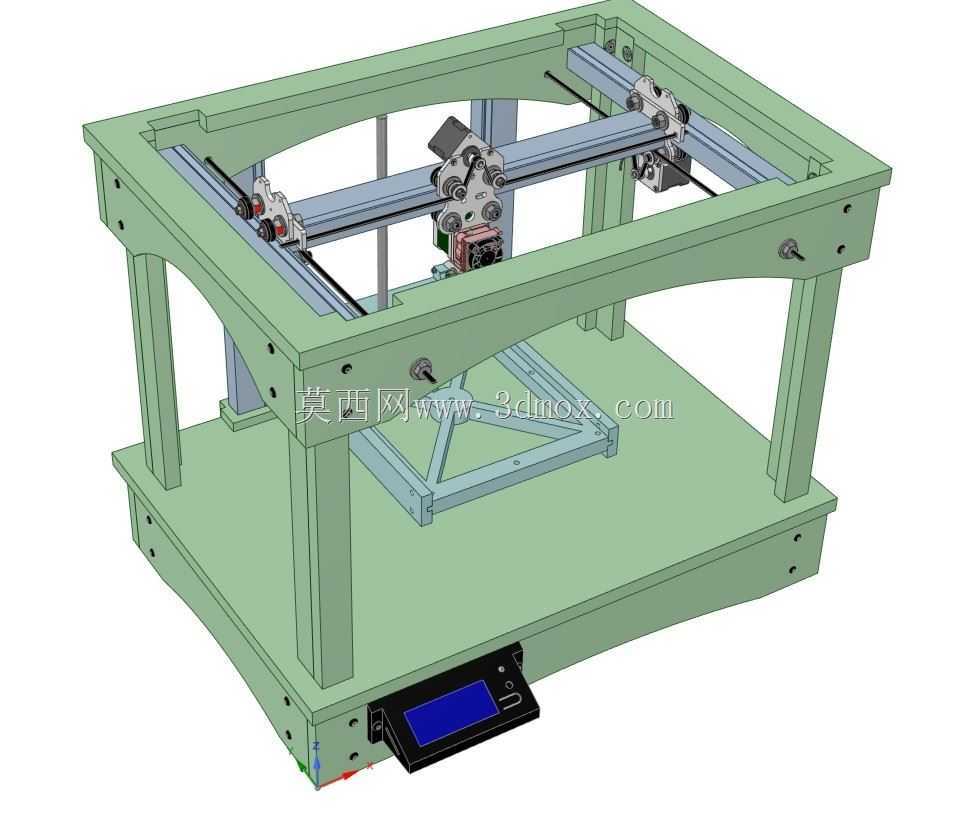

这款桌面级熔融沉积成型设备，主要面向个人创客、小型工作室、校园创新实验室等场景使用，可完成PLA、ABS等常见热塑性耗材的三维实体打印，覆盖创意手板制作、教学模型打样、小型功能零件试制、文创作品输出等日常使用需求，能够满足非工业级批量生产场景下的绝大多数定制化打印需求。设备整体采用开放式框架结构设计，主体框架以板材搭配型材搭建，底部为一体化成型的承载基座，预留了电控元件、显示屏的安装位，四根立式支撑柱连接上下两层框架结构，上层为X/Y轴运动机构的安装载体，下层基座同时承担Z轴升降平台的支撑功能，整体结构紧凑，桌面摆放时占用空间小，无需额外定制安装台面，常规书桌、工作台面即可放置使用，设备运行时重心集中在底部基座，X/Y轴高速运动过程中整机晃动量极小，无需额外配重固定即可保证打印稳定性。运动系统采用V型槽导轨搭配滑轮的传动方案，X轴、Y轴均使用GT2同步带搭配带轮实现传动，由步进电机提供动力输出，传动间隙小、运动响应速度快，能够保证打印过程中喷头走位精准；Z轴采用ACME导程丝杠搭配防松螺母传动，升降过程平稳无窜动，可有效避免层纹不均、平台偏移等常见打印问题。挤出系统采用通用型MK8挤出机构，适配市面上绝大多数标准规格的1.75mm直径打印耗材，更换维护成本低，用户可根据自身需求快速更换喷嘴、挤出组件等易损件。电控部分集成了主控板、步进驱动模块、电源模块，前置操作显示屏可实时显示打印状态、调整打印参数，无需外接电脑即可完成脱机打印操作。设计过程中针对运动负载做了针对性优化，Y轴采用单电机驱动布局，通过合理的导轨排布抵消运动过程中的偏载力矩，无需双电机即可保证运动平稳性，大幅降低了设备的制造成本与装配难度；X/Y轴的连接件采用CNC铣削加工的铝制承载卡件，装配精度高、结构强度足，长期使用不易出现形变松动。设备整体结构简单易装配，绝大多数零部件均为通用标准件，用户可自行采购配件完成组装调试，维护门槛极低，运行过程中噪音控制表现优异，适合在办公、教学等对噪音敏感的室内场景使用，可稳定完成长时间连续打印作业，输出表面质量均匀、尺寸精度达标的打印成品。
