小型桌面CNC雕刻切割一体机结构

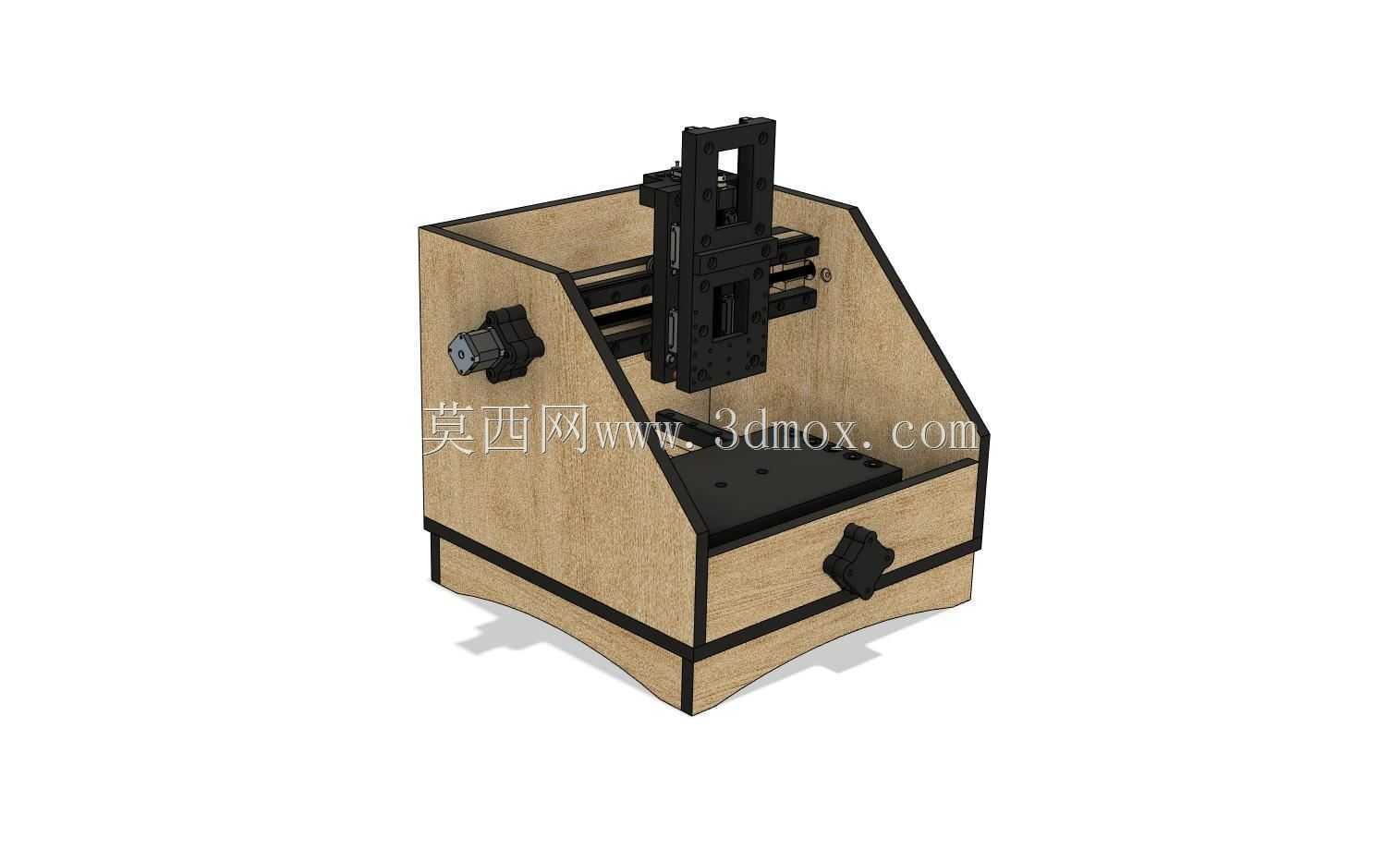

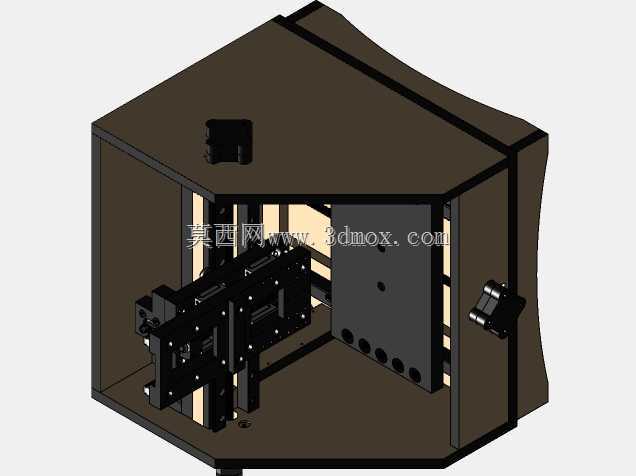

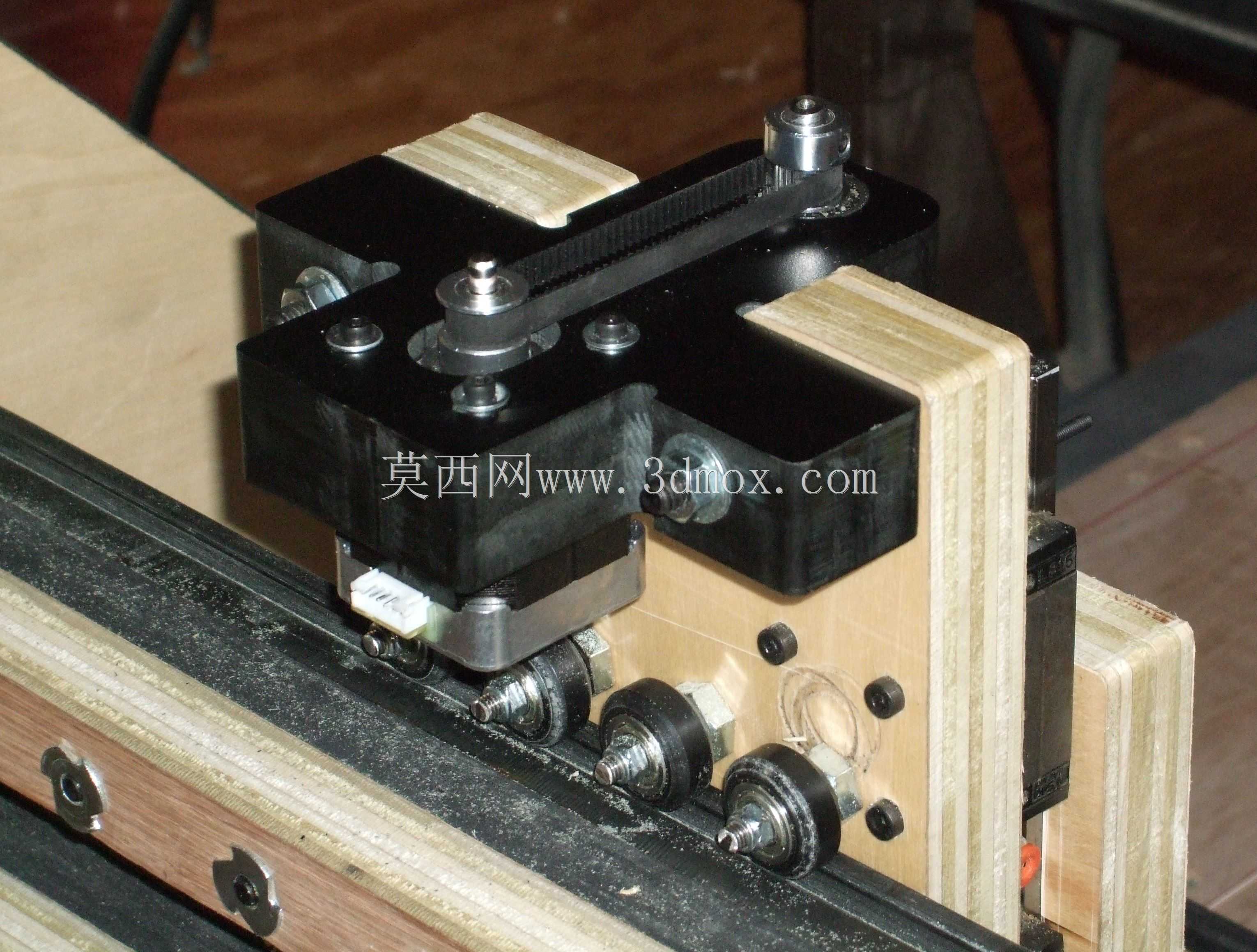

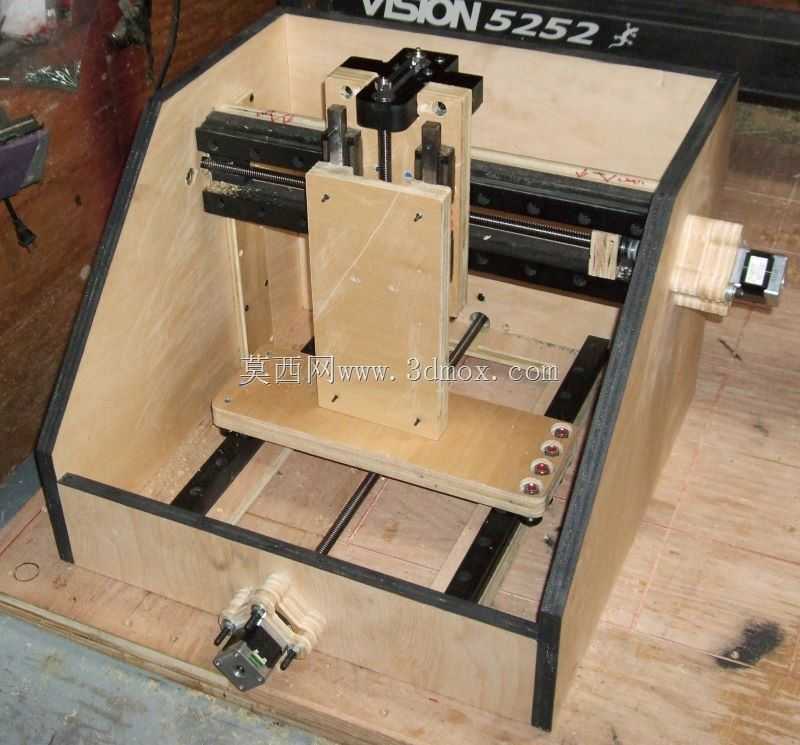

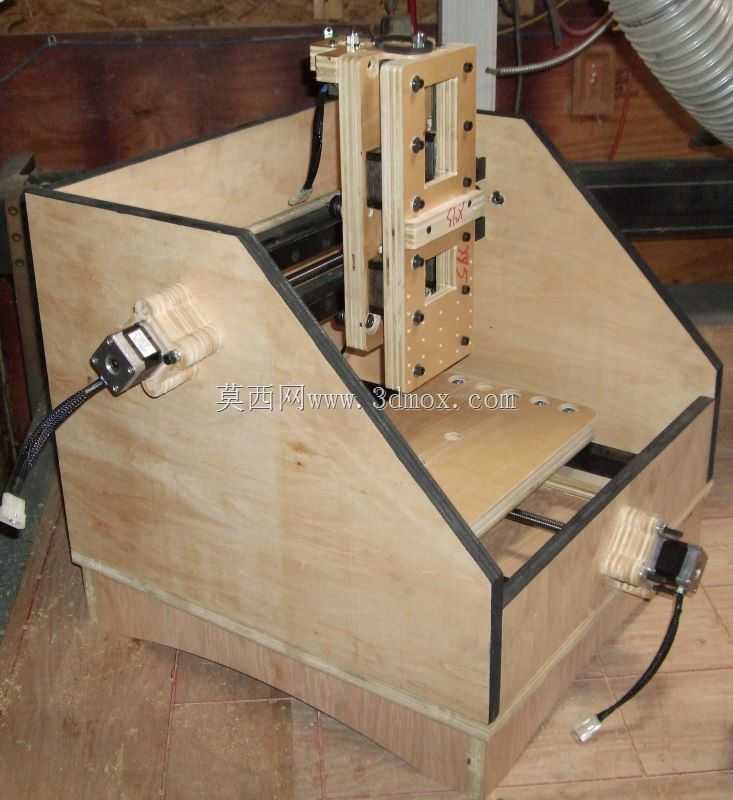

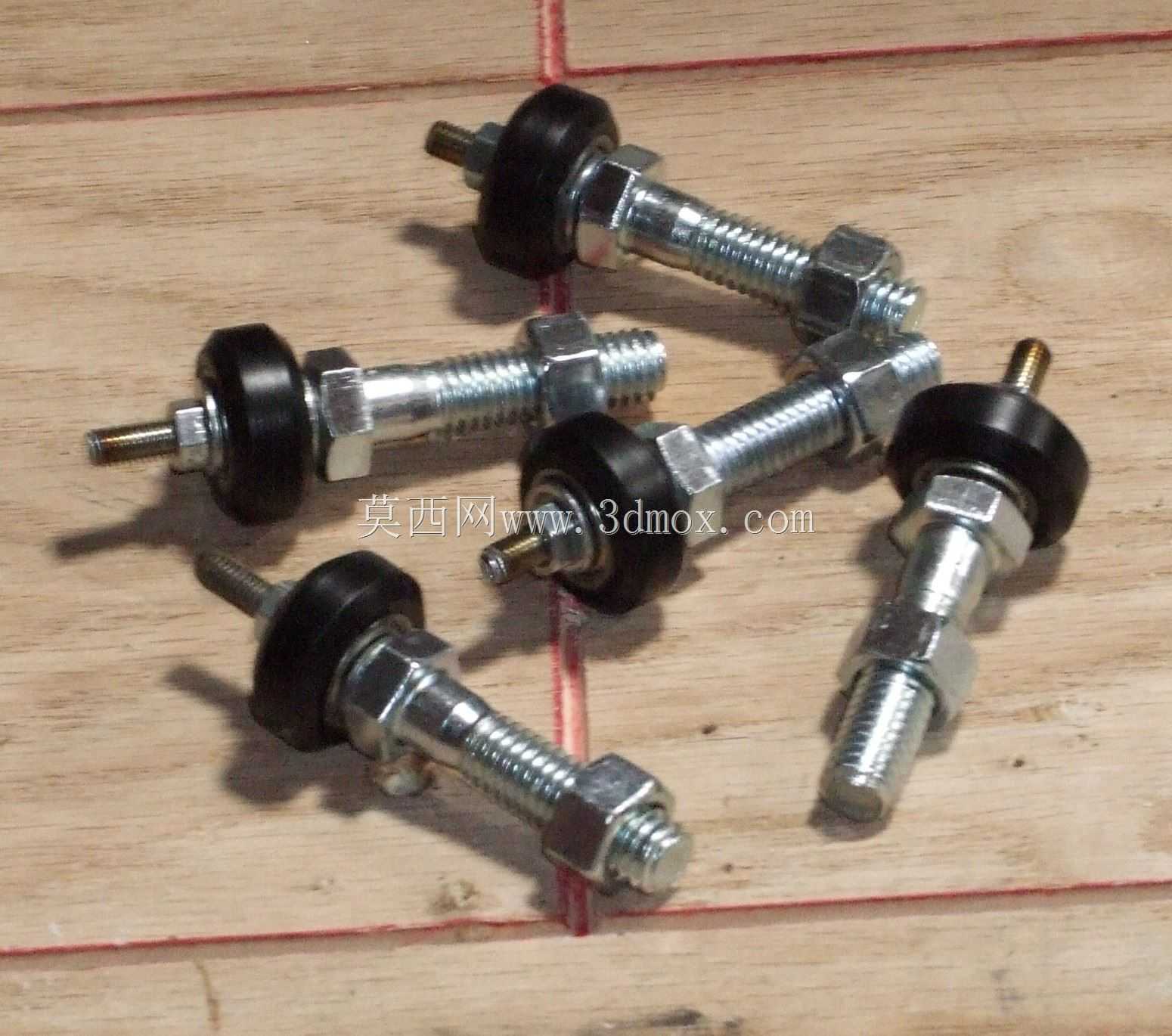

这款设备最初的设计构想是面向桌面级三维成型场景，在迭代过程中调整定位，最终成为兼顾轻量数控雕刻与精细修型作业的小型加工设备，适配个人创作者、小微文创工作室的日常加工需求，能够在小空间内完成多类轻量加工任务，无需占用大型工业设备的场地空间，适合放在桌面工位上使用。在运动结构设计上，设备的X轴与Y轴采用成熟的开源构建方案搭建传动体系，运行平稳性有充足保障，Z轴选用线性导轨作为导向部件，搭配1/2规格ACME丝杆与专用防间隙螺母，能够有效消除传动背隙，保证垂直方向的进给精度，满足精细加工的走位要求。机身主体采用3/4英寸规格的实木胶合板搭配酚醛树脂材质加工成型，木质结构自带良好的阻尼特性，能够吸收加工过程中产生的小幅振动，降低作业时的共振噪音，同时板材的加工难度低，创作者可根据自身需求对机身结构做小幅调整改装。设备的实际应用场景覆盖文创小店的招牌制作、陈列品加工、小型胸牌雕刻等轻量作业，交付给使用者后可长期稳定承担小批量定制件的加工任务，能够适配标签雕刻、薄材切割、异形修型等多种作业需求，搭配对应加工刀具即可完成不同材质的加工操作。在控制与配套部件上，设备搭载适配的运动控制主板，支持主流的运动控制固件，搭配小型显示屏可实现脱机状态下的作业参数调整与任务启动，搭配24V电源模块即可独立运行，无需额外搭配复杂的供电外设。设备的刚性设计经过实际验证，足以承担日常雕刻、薄材切割与标签修型类的作业负载，加工精度能够满足文创类、手工类小零件的加工要求。外形设计上采用带斜切面的箱式结构，底部做了收窄的造型处理，既提升了设备放置的稳定性，也让整体外观更具设计感，不会像常规工业设备那样生硬突兀，适配桌面创作空间的摆放需求。设备底部预留了抽屉式储物空间，可收纳常用的加工刀具、小配件等耗材，取用十分方便。在运动部件的选型优化上，后续迭代可更换更高规格的轴承部件替换原有塑料滑轮，进一步提升长期运行的稳定性与使用寿命，降低日常维护的频率。整体设备的安装边界控制在普通桌面可容纳的范围内，不需要额外做安装固定，放置在平整台面上即可通电作业，接线与调试流程简单，具备基础动手能力的使用者即可完成组装与调试，快速投入到实际加工使用中，能够帮助个人创作者以较低的成本实现自主加工小零件、定制文创产品的需求，无需外发加工即可完成从设计到成品的全流程制作。
