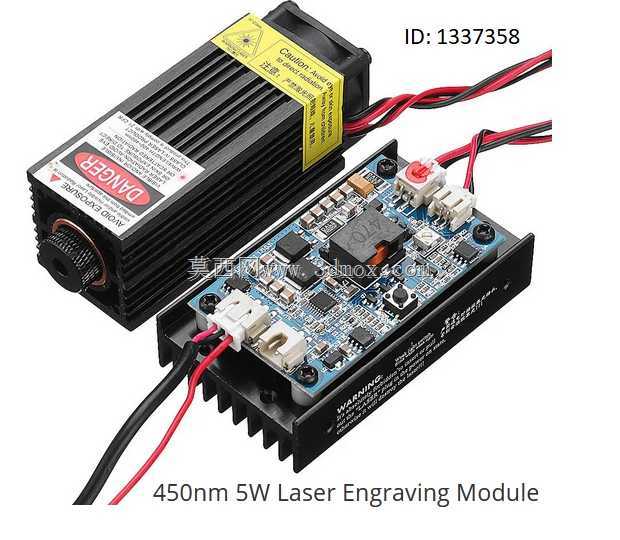

450nm5W蓝光激光雕刻功能模块结构

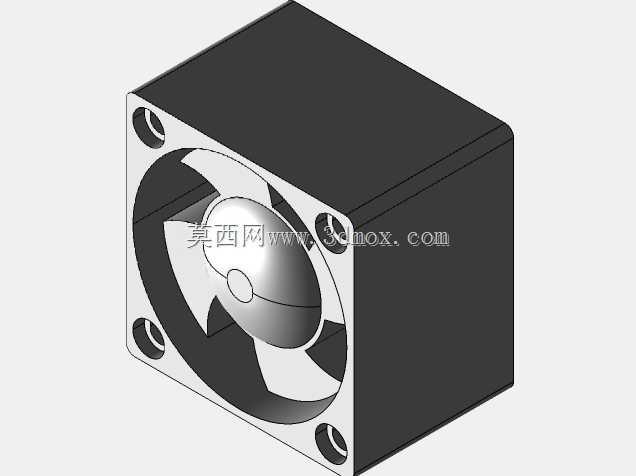

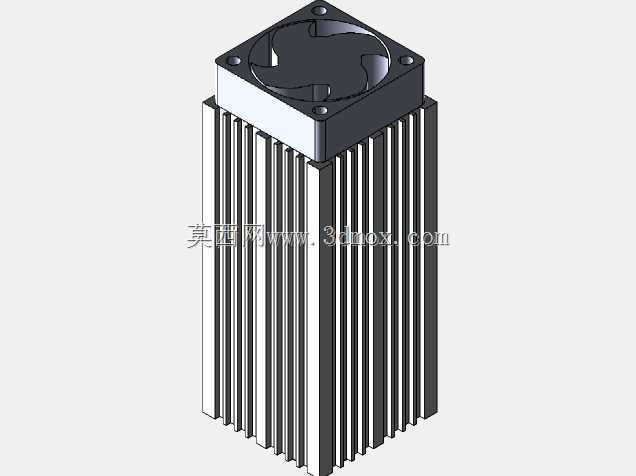

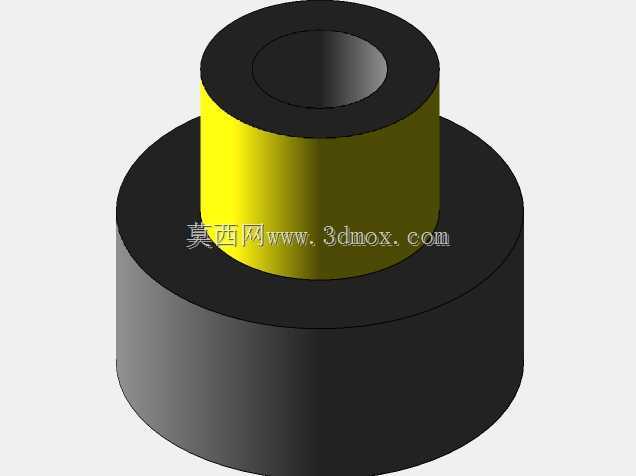

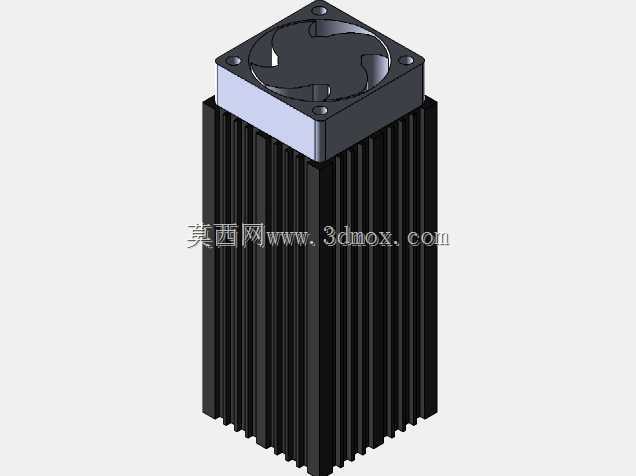

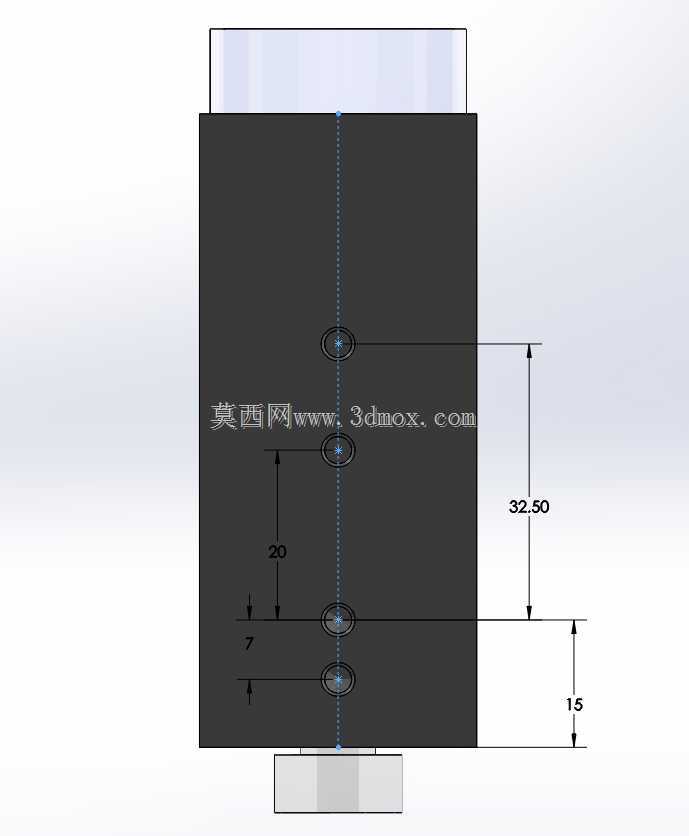

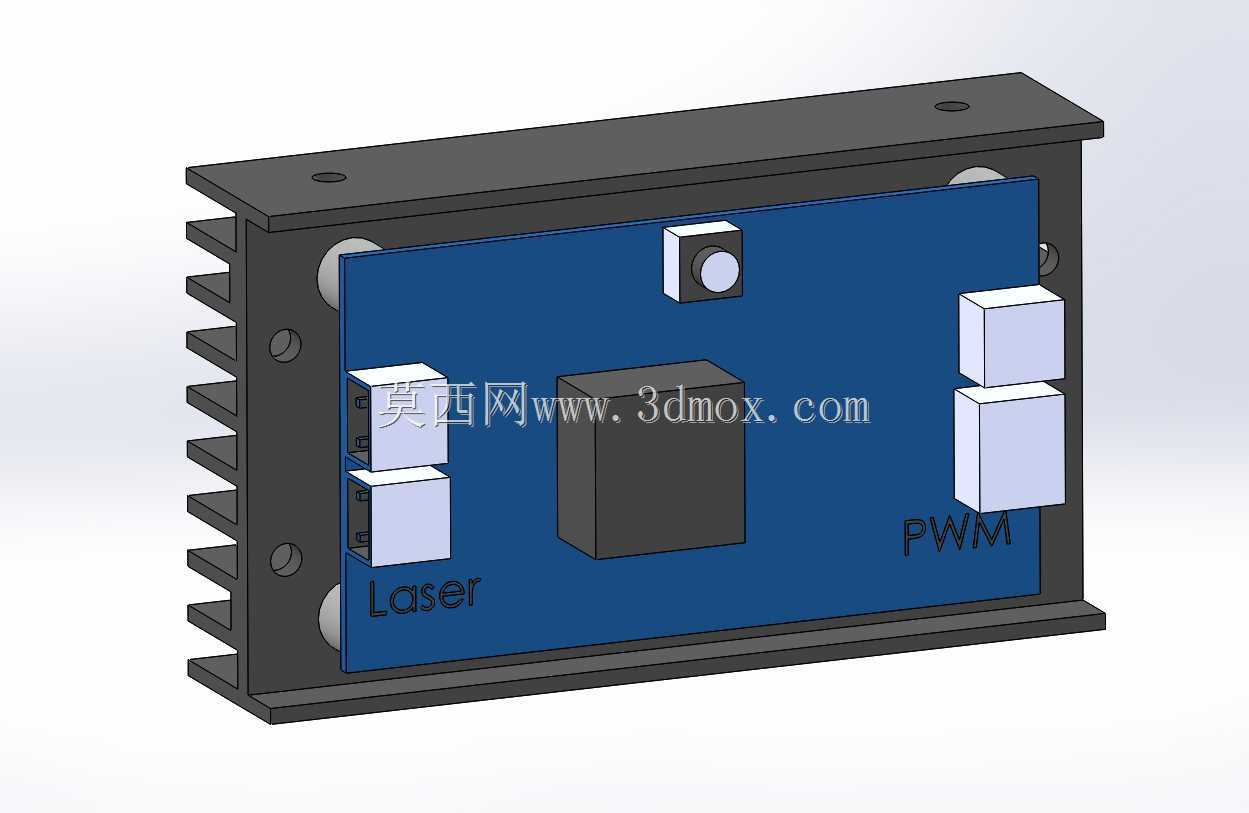

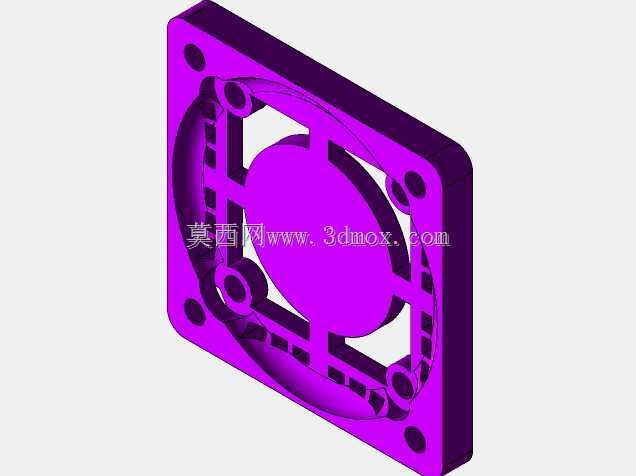

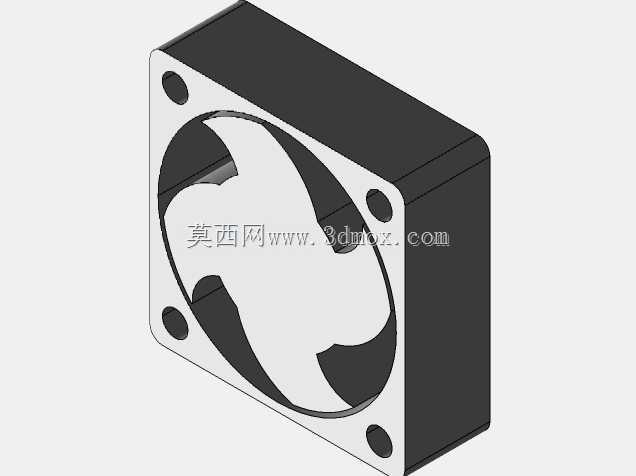

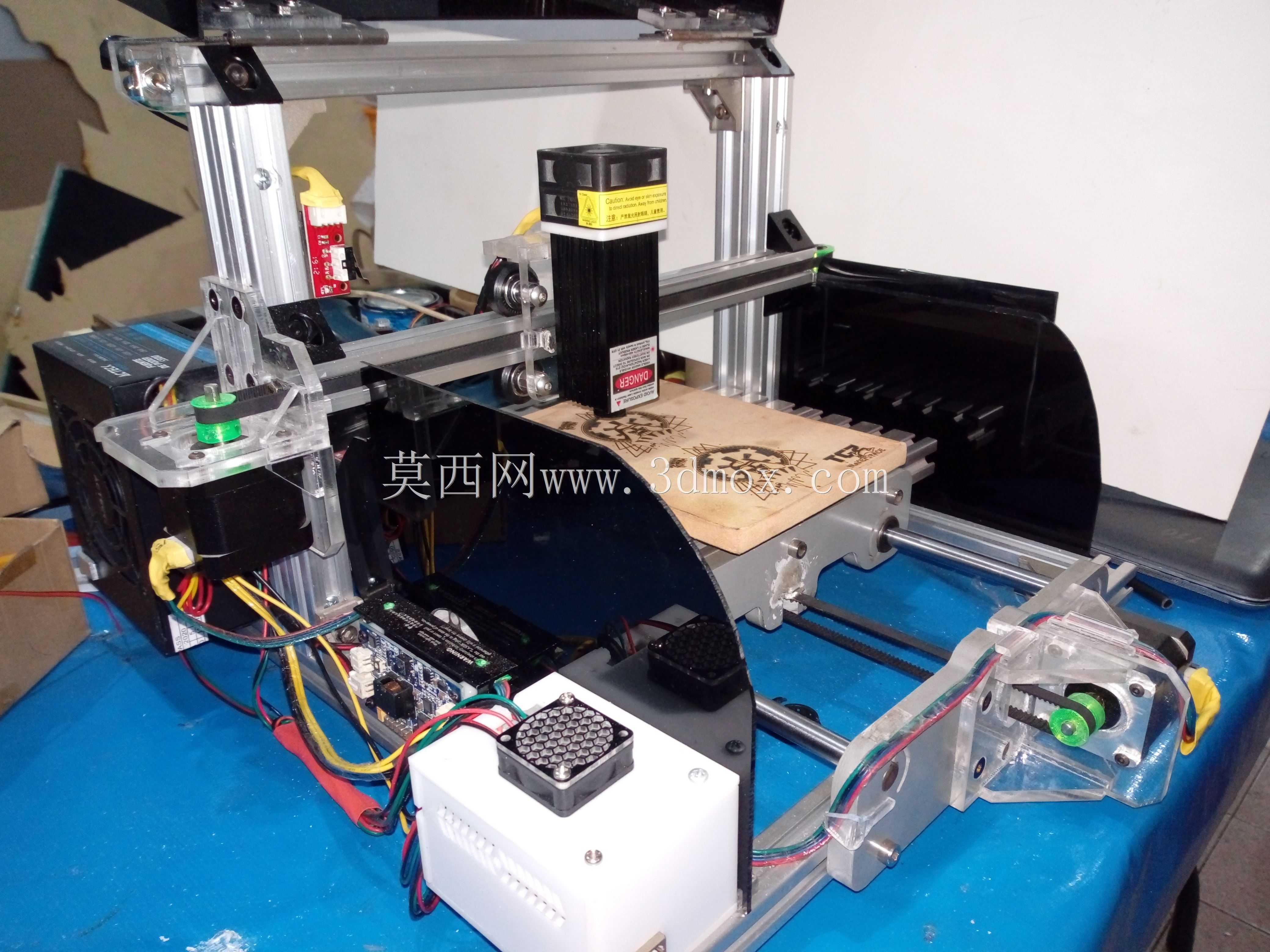

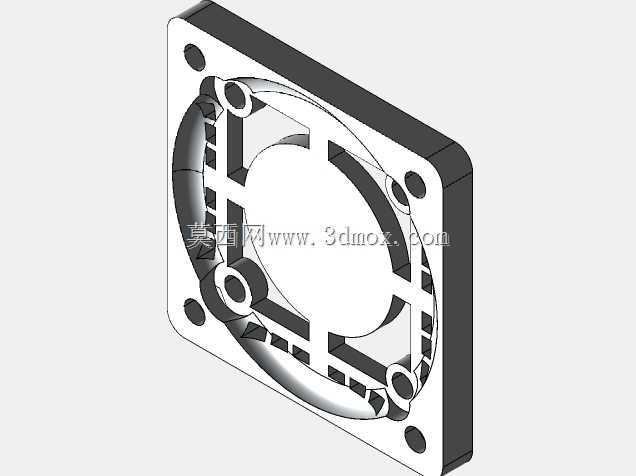

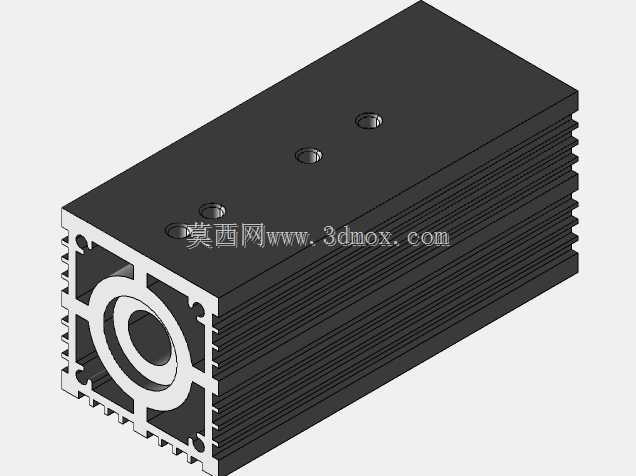

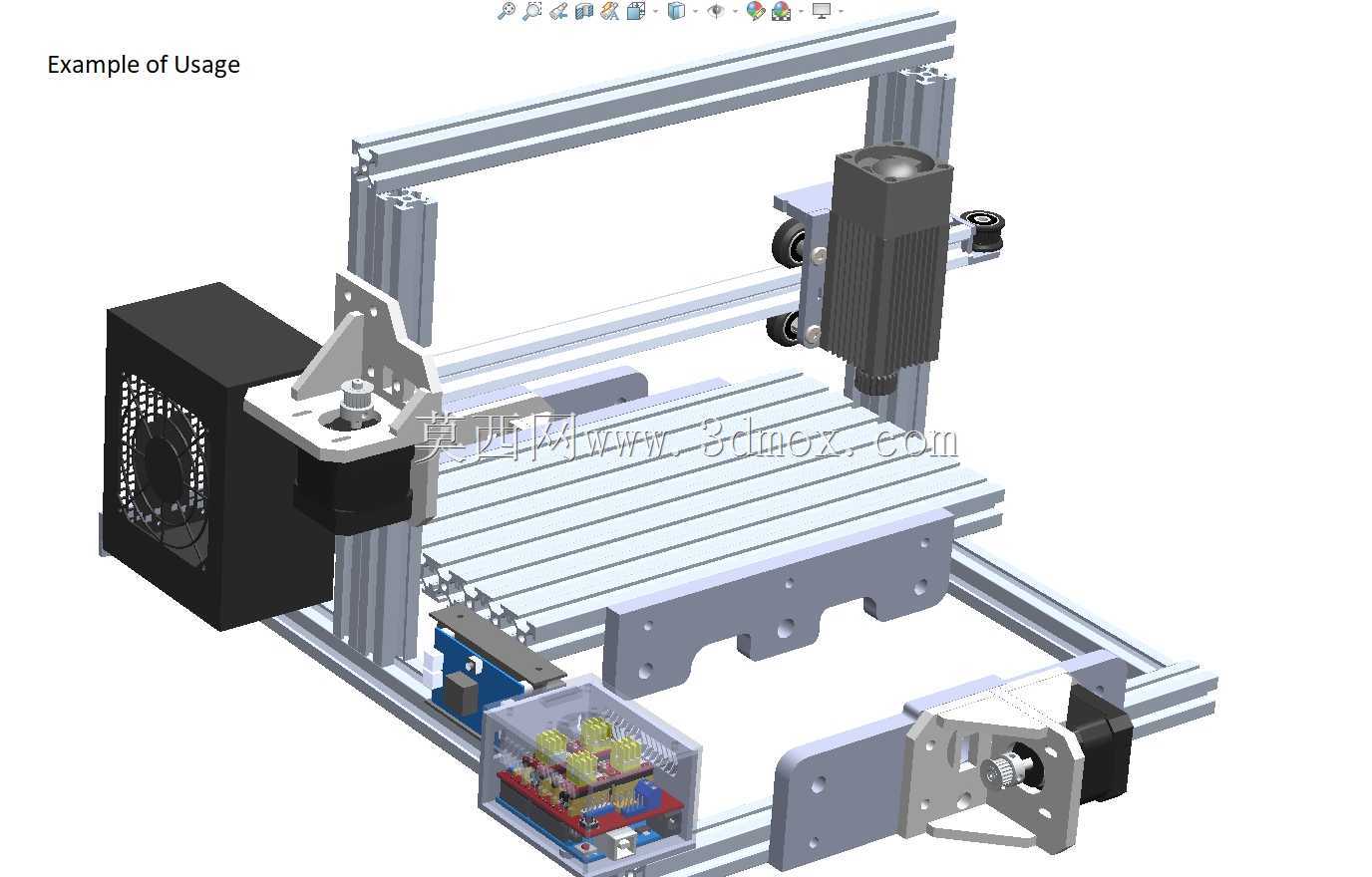

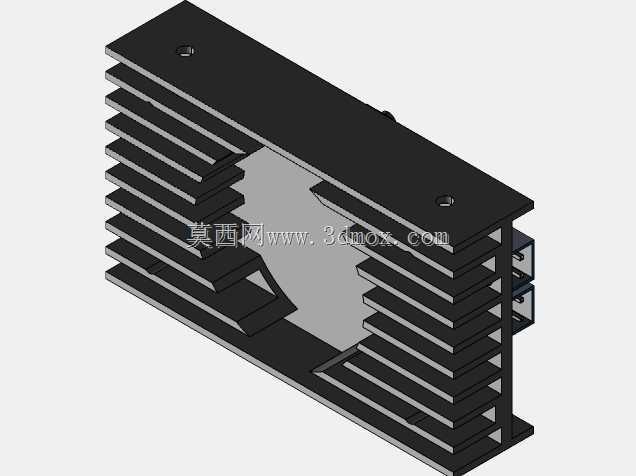

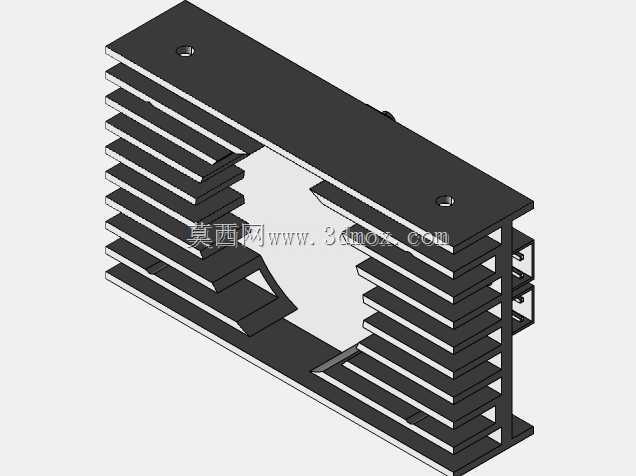

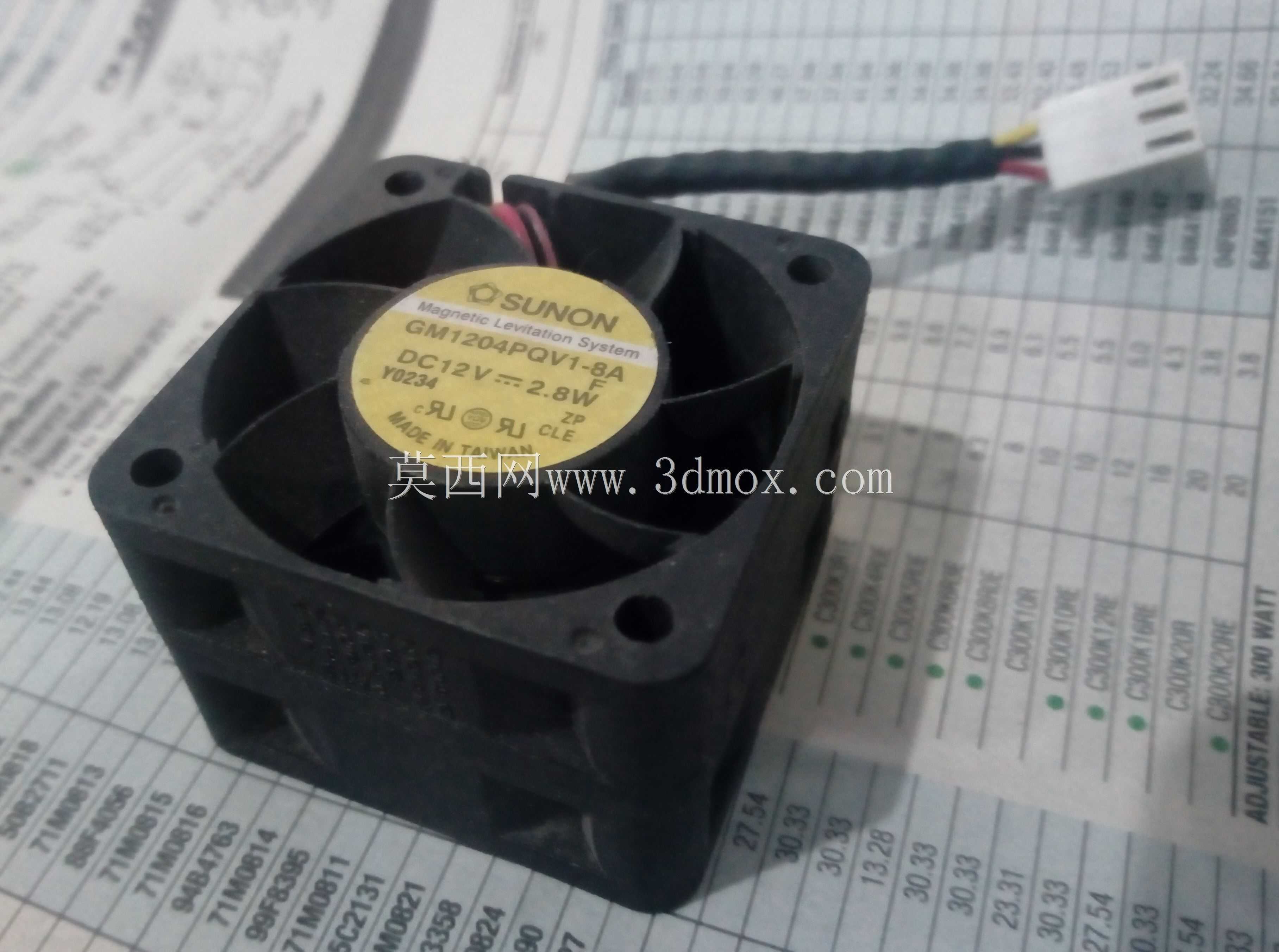

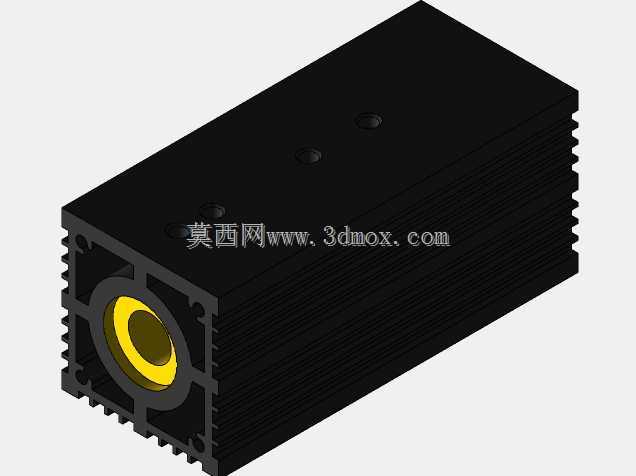

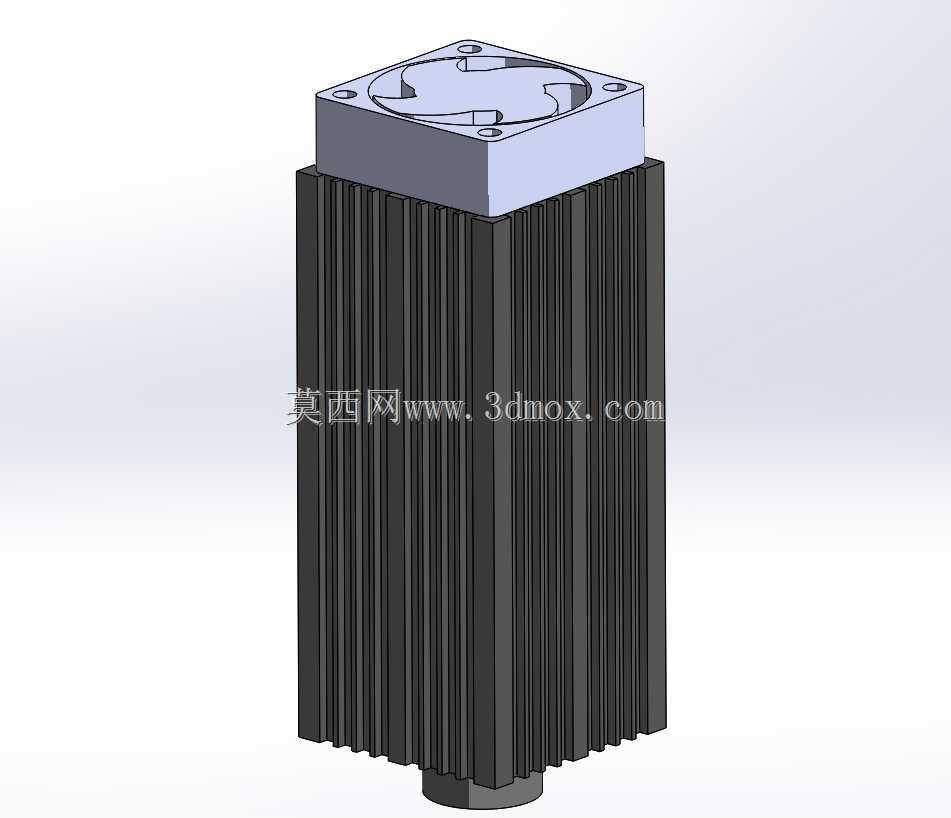

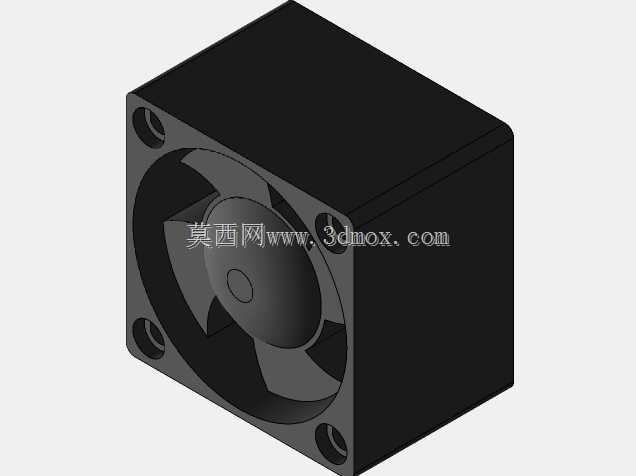

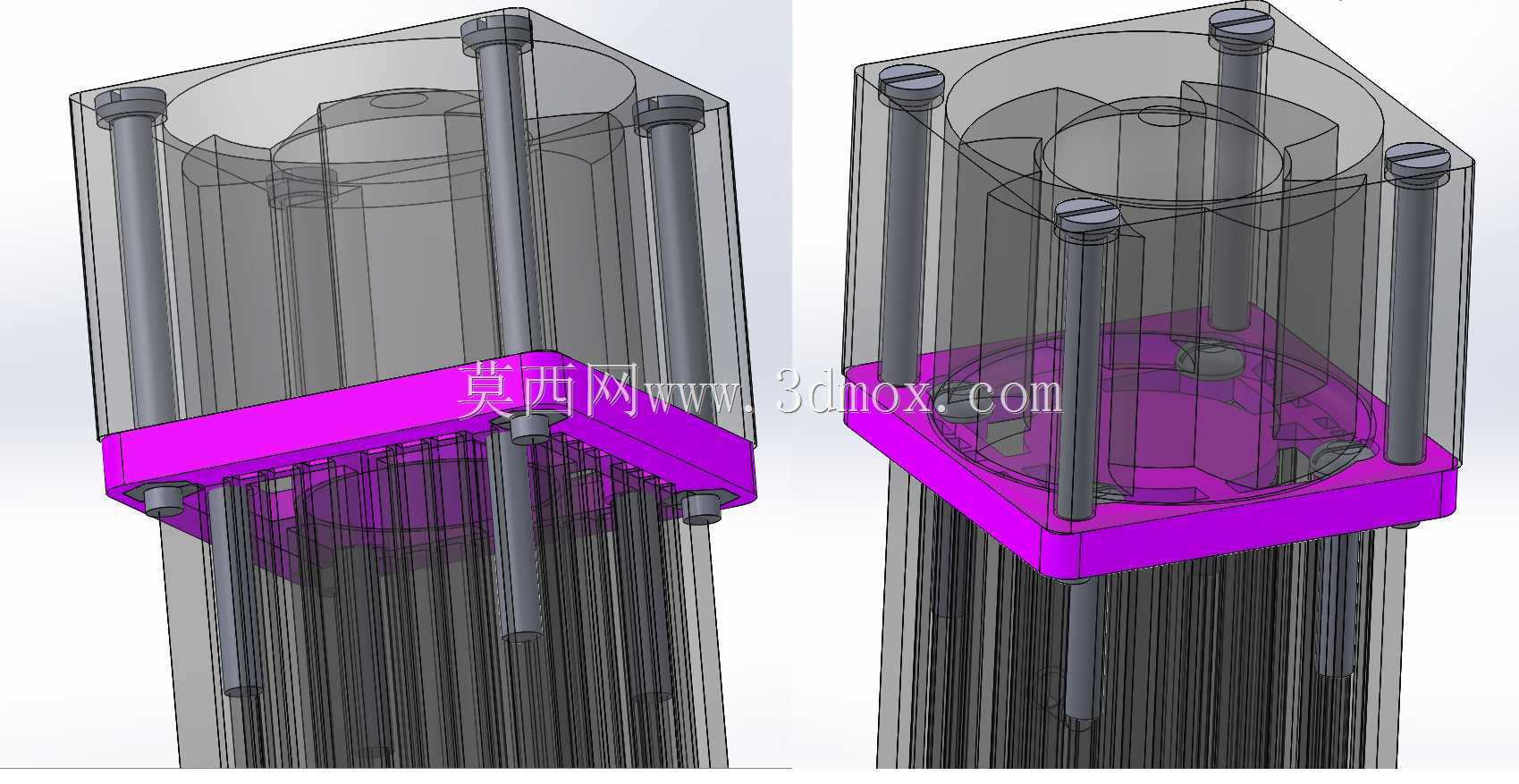

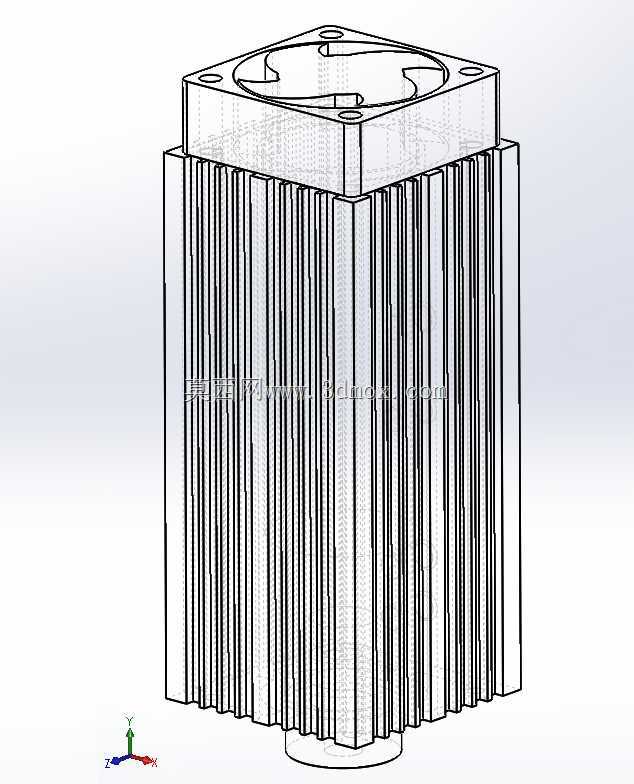

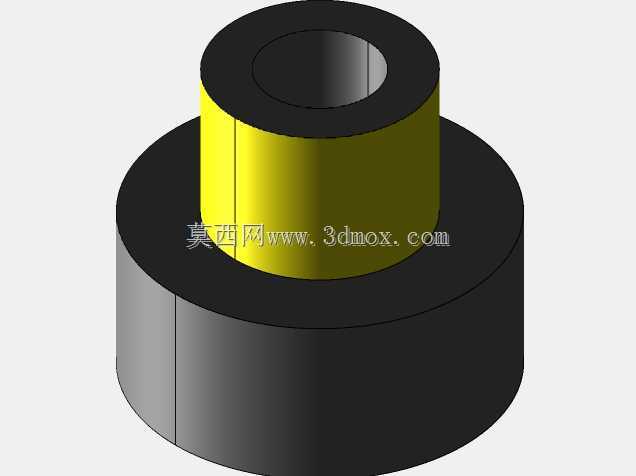

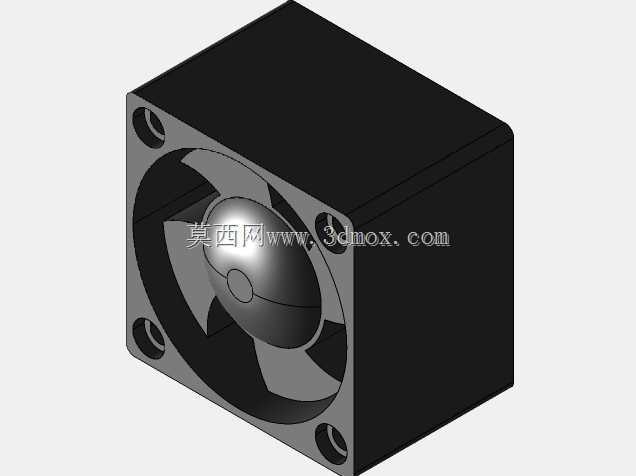

该蓝光激光模块主要面向桌面级数控加工、小型激光雕刻切割场景设计，可直接适配桌面CNC设备、桌面级3D打印机的改装拓展，也可集成到小型自动化打标工位中，完成薄木板、亚克力、皮革、纸质材料等非金属材质的表面雕刻、浅切割加工，也可针对部分深色塑料、阳极氧化铝材表面完成永久性标识打标作业，满足个人DIY创作、小批量定制打样、小型文创产品加工的使用需求。模块核心输出450nm波长蓝光激光，额定输出功率5W，能量集中度高，雕刻线条精细度可达0.1mm级别，连续工作状态下输出功率稳定性强，可适配不同加工材质的功率参数调节需求，既可以完成低功率下的精细图案、文字雕刻，也可通过调高功率实现薄材的快速切割。整体结构采用轴向散热设计，主体外壳为密集鳍片式铝合金散热型材，顶部预留标准风扇安装位，可适配12V2.8W规格的轴流散热风扇，形成上下贯通的强制风冷散热通道，能够快速带走激光核心工作产生的热量，避免长时间高功率工作下出现光衰，延长激光核心的使用寿命。设计阶段充分考虑了通用设备的适配性，安装孔位完全匹配市面主流小型数控加工设备的安装基准，用户无需二次打孔改孔即可完成快速装配，同时额外设计了转接适配结构，可兼容不同尺寸的安装固定需求，降低用户的改装门槛。模块整体为方正柱体结构，轴向尺寸紧凑，不会占用过多的设备安装空间，侧边预留标准电气接线接口，可直接对接主流激光控制板卡的驱动信号，支持PWM功率调节，能够匹配不同雕刻控制软件的功率输出指令。结构设计上充分考虑了装配维护的便捷性，散热壳体与顶部风扇固定座、底部激光输出端采用模块化拼接设计，无需复杂工具即可完成拆解维护，激光输出端预留保护镜片安装位，可避免加工过程中产生的烟尘飞溅污染激光出光镜头，日常维护仅需定期更换保护镜片即可，大幅降低后期使用成本。
