笛卡尔绘图仪模块化运动执行单元结构

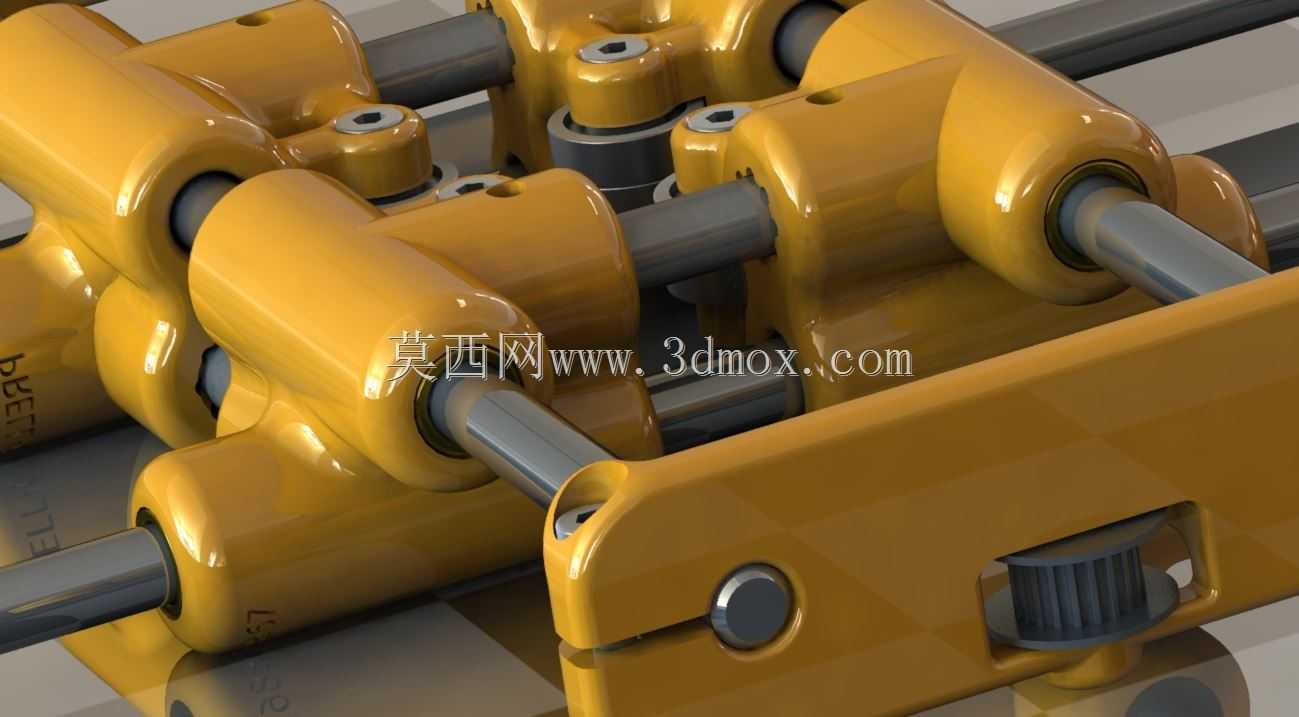

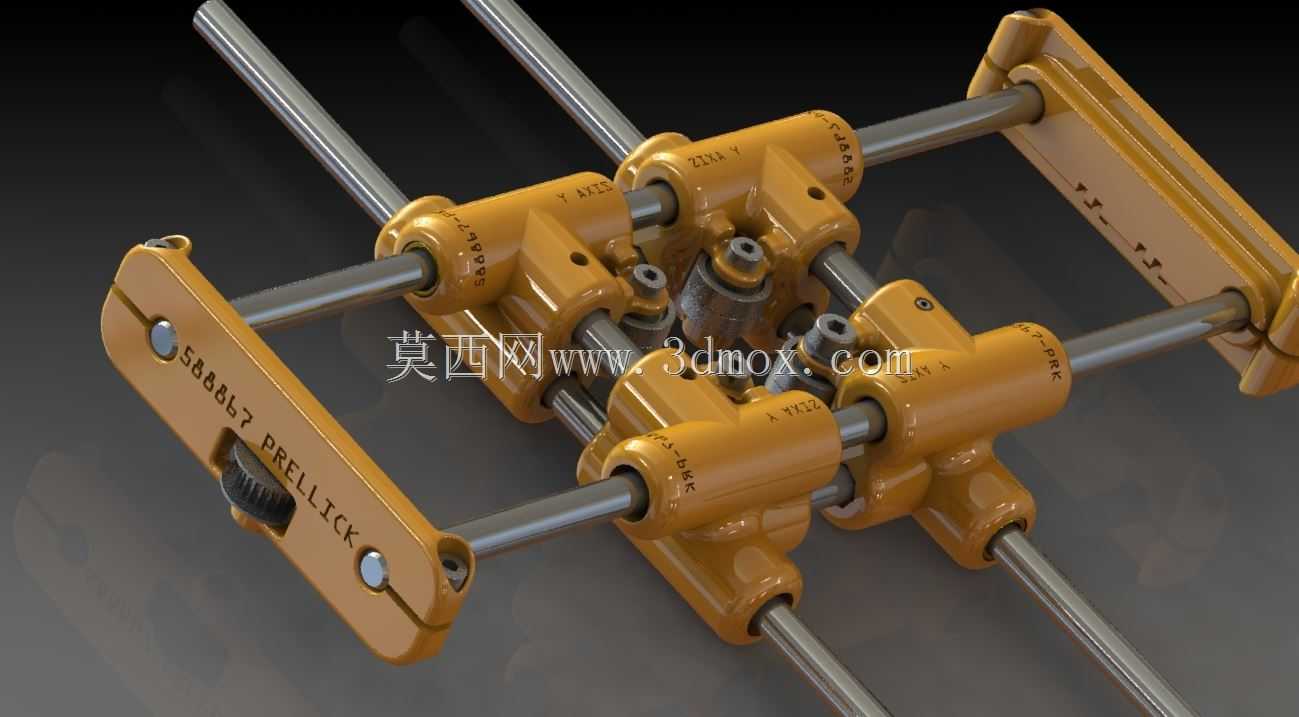

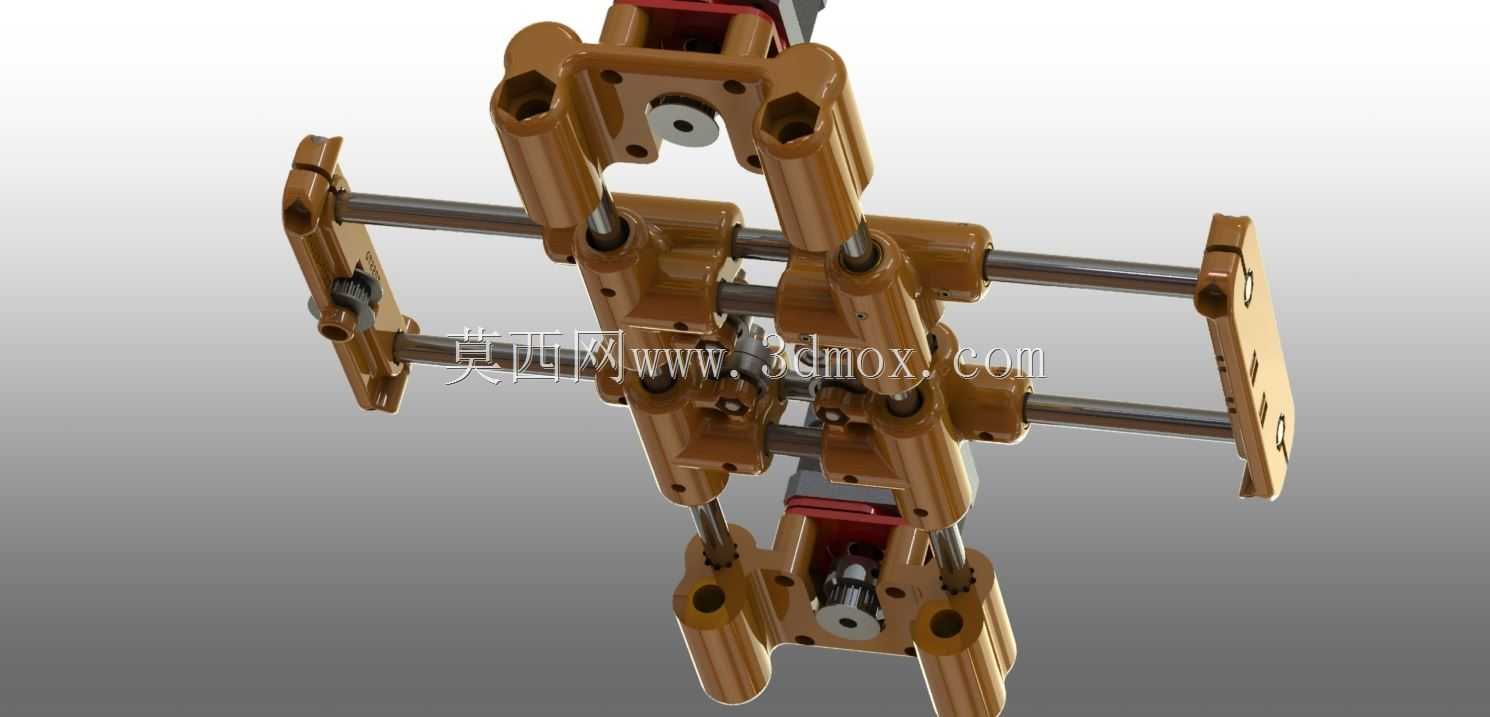

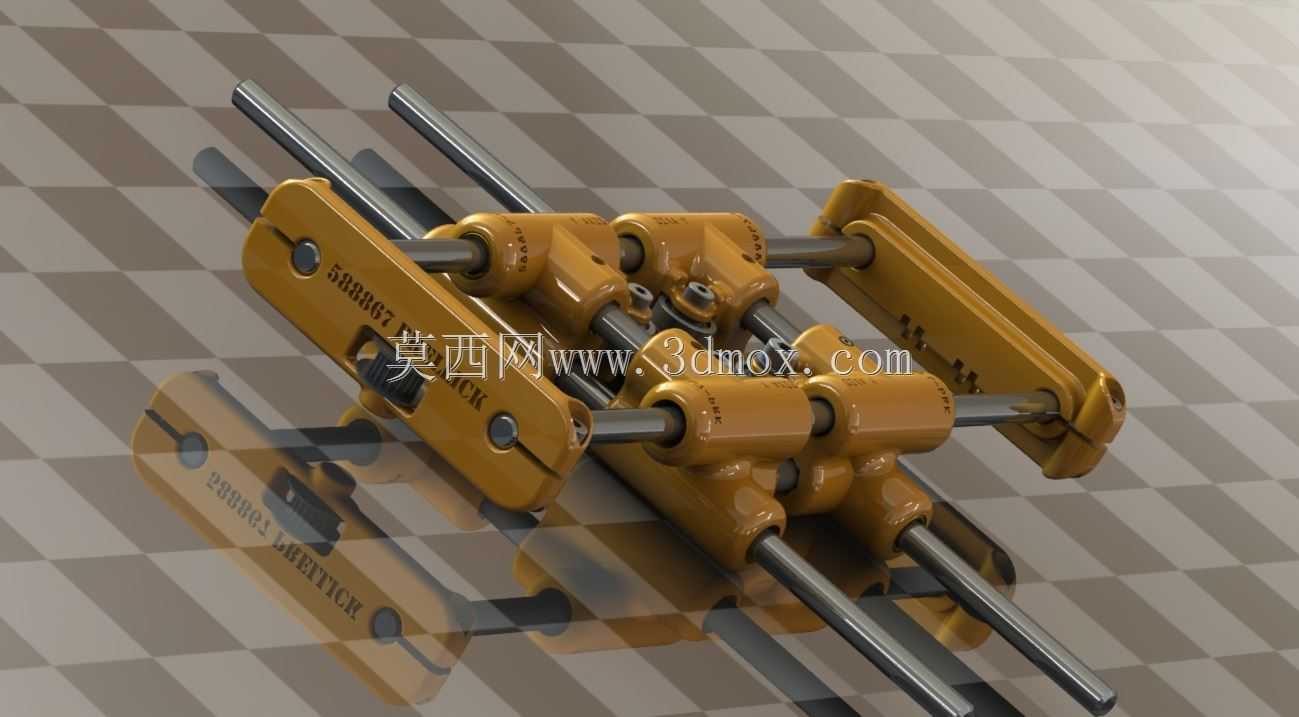

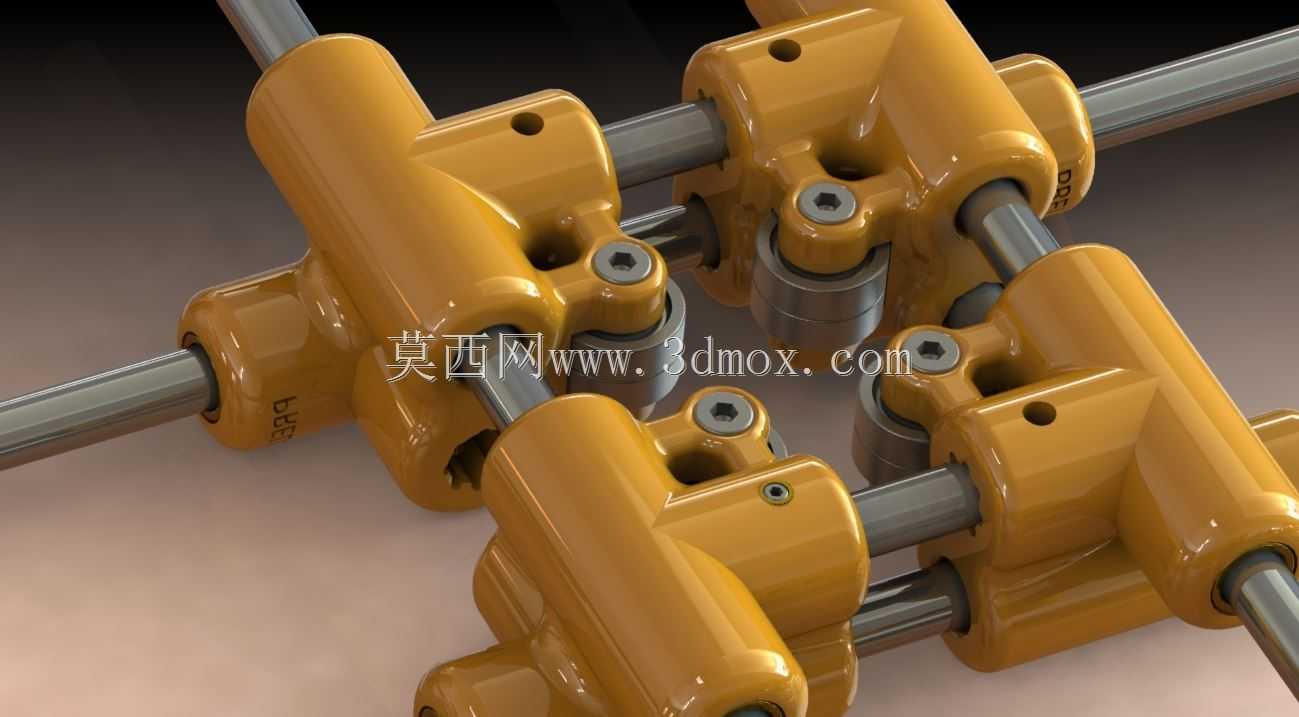

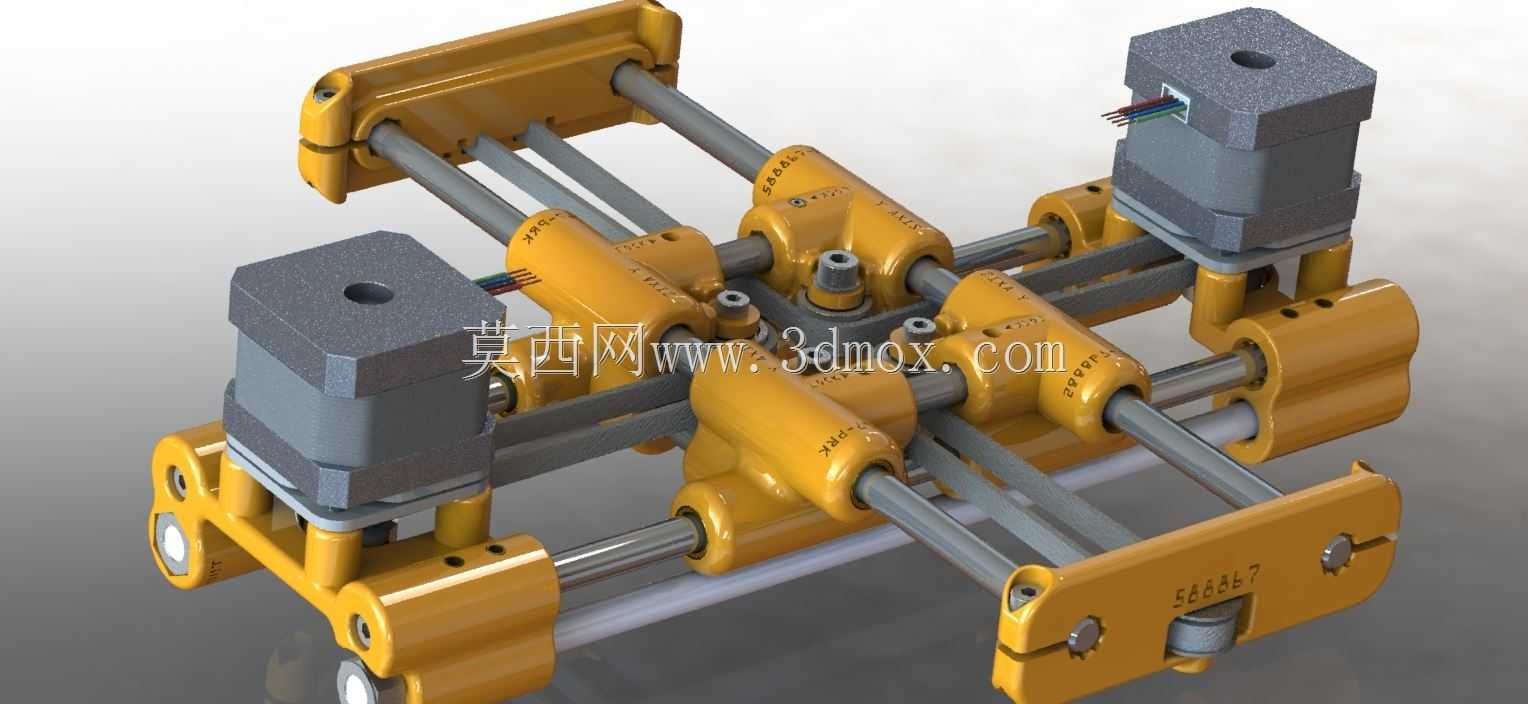

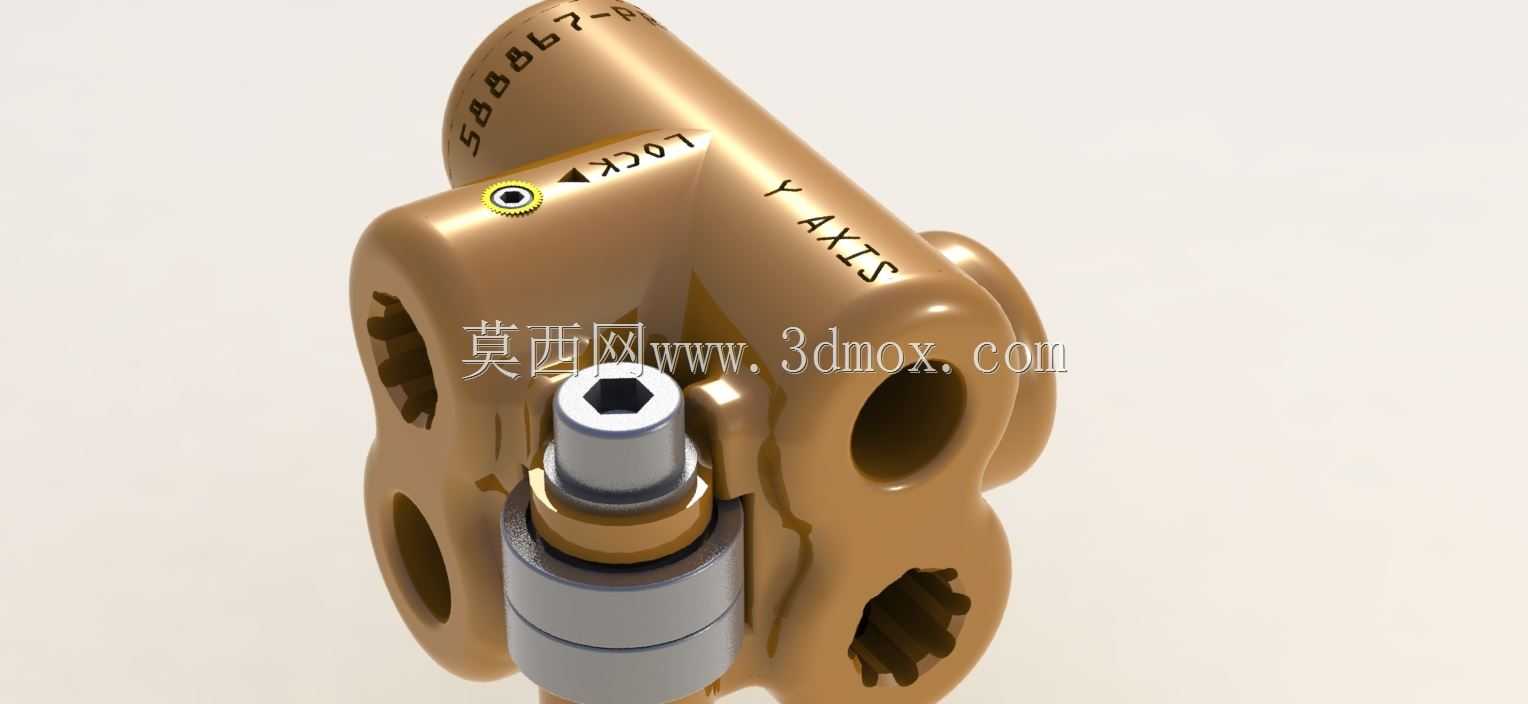

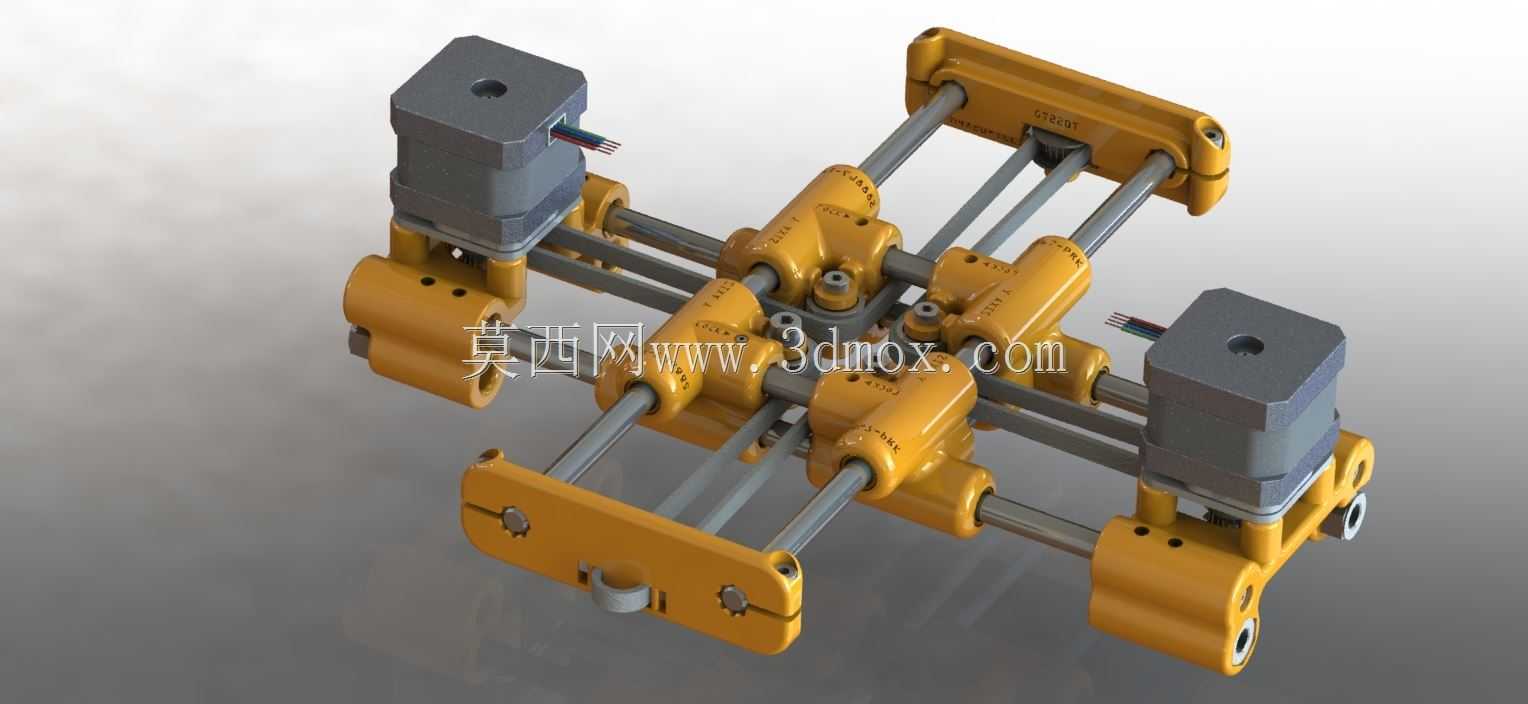

该结构是面向笛卡尔坐标运动体系的小型加工绘图设备设计的模块化运动执行单元，主要适配桌面级激光雕刻、数控绘图、软质材料印刷打标这类轻载加工场景，能够直接搭载在标准铝型材搭建的设备机架上，为创客、小型加工工坊、教学实训场景提供可快速拼装的运动核心方案。从实际用途来看，这套单元承担了设备X、Y双轴的运动导向与载荷承载功能，末端可搭载激光头、绘图笔、微型主轴等不同执行末端，既可以完成平面图案的快速绘制，也能实现薄木板、亚克力、皮革等材料的浅度激光雕刻，还可适配软质材料的移印打标作业，覆盖桌面级轻型数控加工的多数常见需求。在功能特性上，整套单元采用对称式双横梁导向布局，四根平行光轴作为运动导向基准，搭配四个集成式滑动座实现X、Y方向的解耦运动，每个滑动座内部集成了直线轴承与同步带锁紧结构，无需额外设计转接件即可完成传动同步带的固定，滑动座外侧预留了标准化的末端安装位，可根据作业需求快速更换不同执行头，无需拆解整体运动结构。设计思路上，整套结构优先考虑模块化拼装的便捷性，所有滑动座、端固定座均采用统一的安装孔位标准，用户可根据自身加工幅面需求选择对应长度的光轴与传动件，无需重新定制结构件；同时对称式的布局能够抵消单轴运动带来的偏载力矩，避免高速运动过程中出现横梁抖动的问题，保证运动过程的平稳性，提升加工与绘图的精度。从安装边界来看，这套单元的端固定座采用夹装式设计，可直接适配直径匹配的标准直线光轴，固定座底部预留了与通用20系列、30系列铝型材适配的T型槽安装孔位，无需额外加工转接板即可完成机架固定；滑动座的运动行程可通过光轴长度灵活调整，最小可适配A4幅面的绘图加工需求，最大可扩展至A2幅面的作业范围，整体结构的垂直安装高度控制在较低区间，能够有效降低设备整体重心，减少桌面放置时的振动传递，适合桌面级设备的紧凑布局需求。
