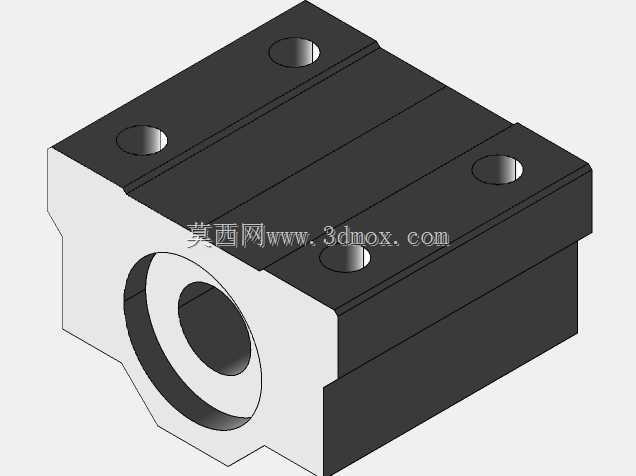

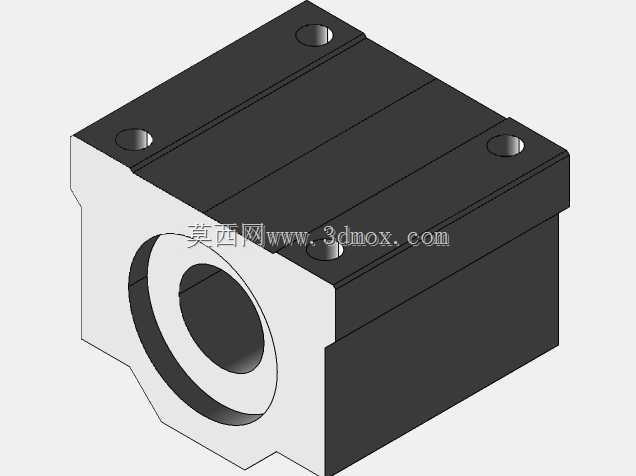

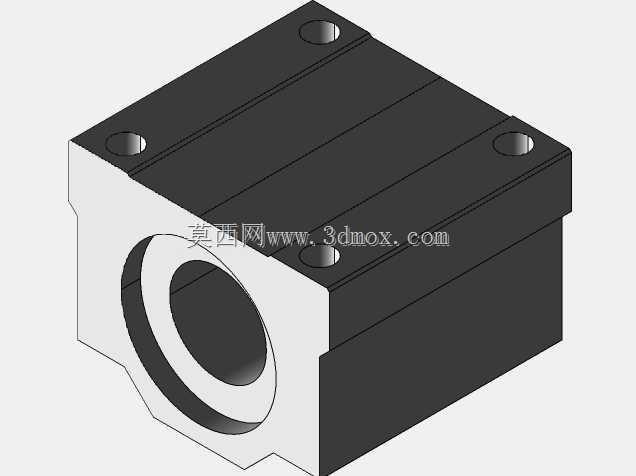

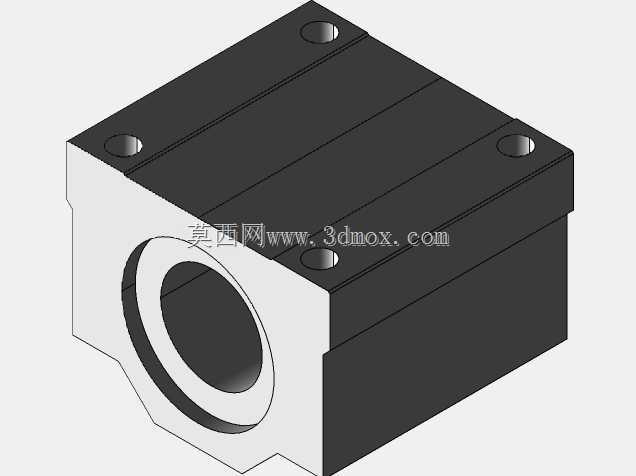

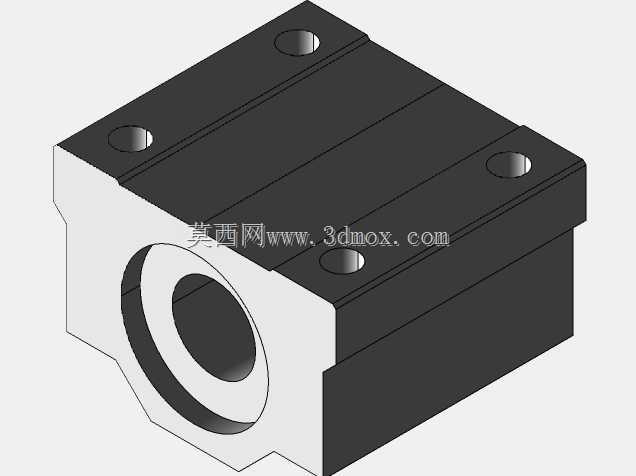

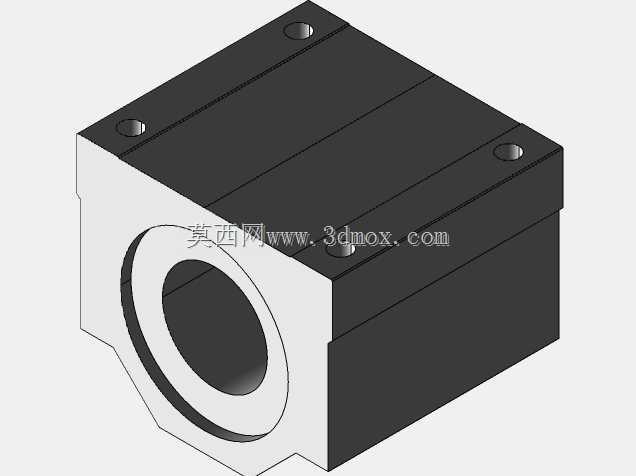

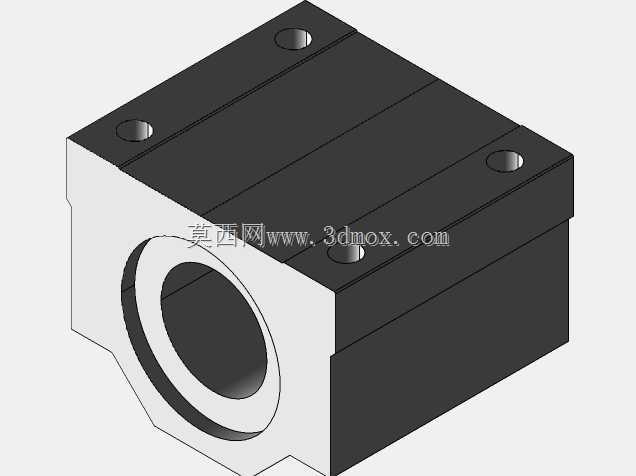

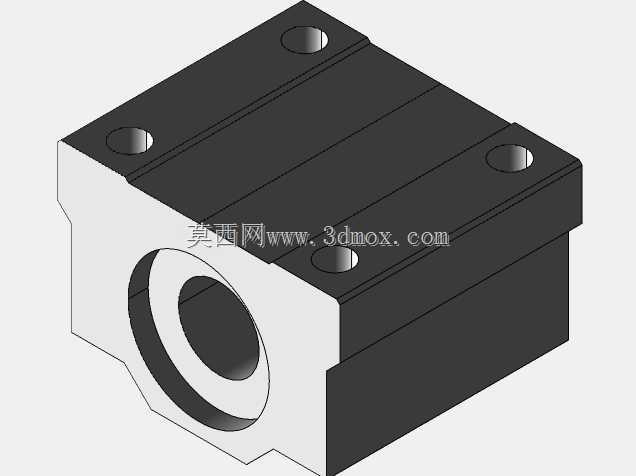

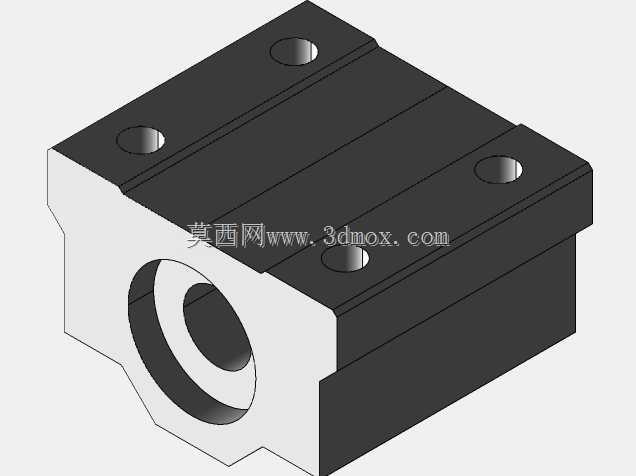

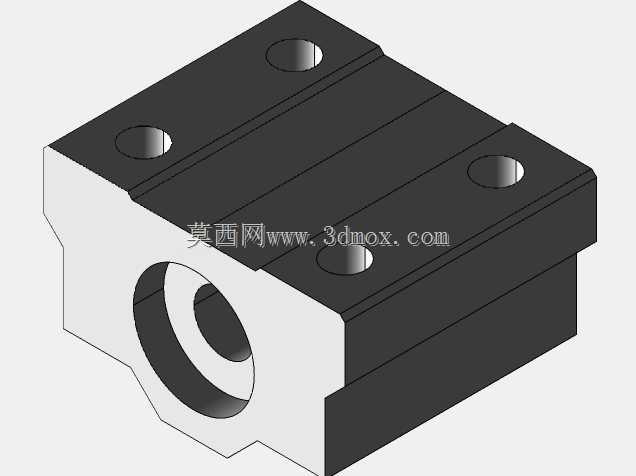

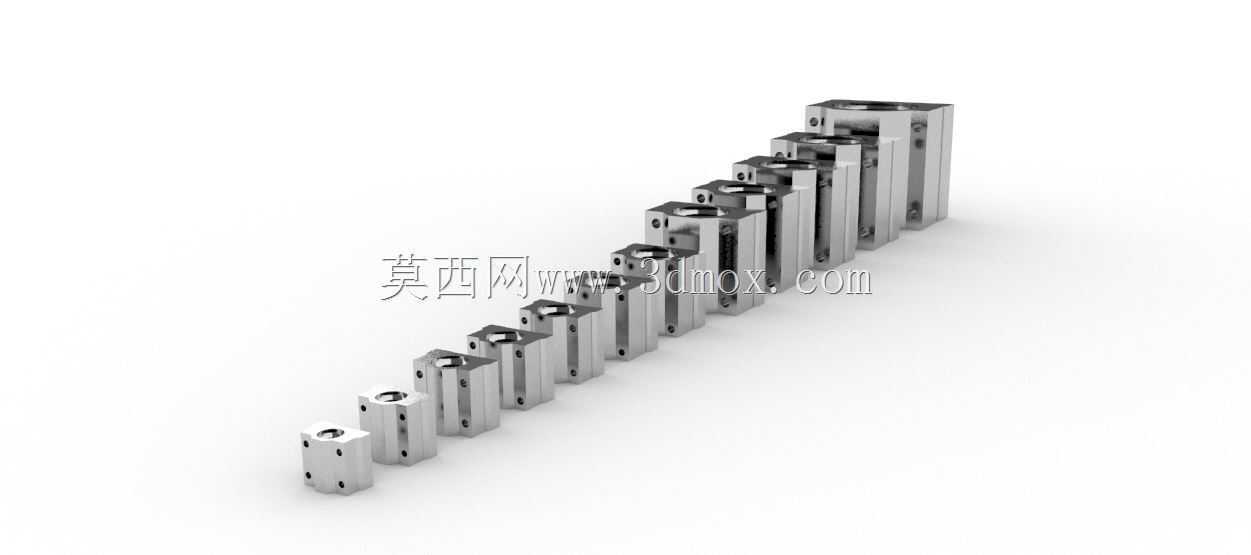

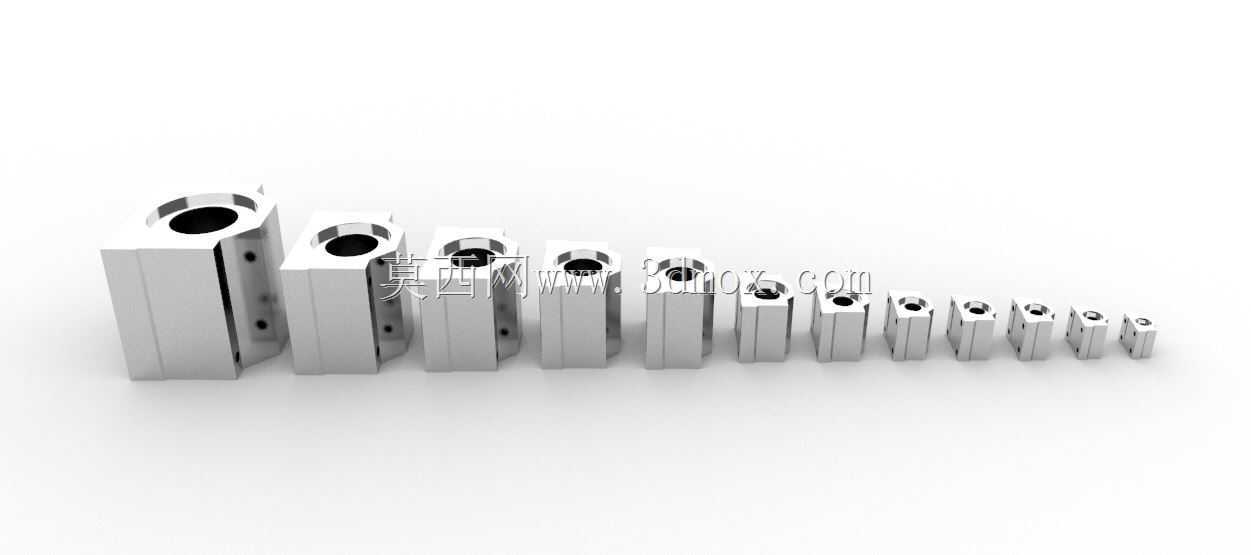

SCS系列线性轴承全规格三维结构

这套线性轴承模型覆盖了常用规格区间内的全系列SCS型箱式直线滑动轴承，是直线传动系统中应用极为广泛的核心导向部件，主要承担支撑运动轴、降低轴向运动摩擦阻力、保障直线运动精度的核心作用，在各类需要精准直线往复运动的机械结构中都能见到这类部件的身影。从应用场景来看，这类线性轴承常被用于自动化生产线的滑移工位、3D打印设备的运动轴导向、包装机械的推料机构、木工雕刻机的龙门移动副、检测设备的探针滑移模组、电子加工设备的送料滑台等场景，能够在不同负载工况下为运动部件提供稳定的导向支撑，保障运动过程的平顺性与重复定位精度。从功能特性来看，SCS型箱式线性轴承采用封闭箱式外壳结构，内置保持架与滚动体（或滑动衬套），配合圆柱光轴使用时，可将运动副的摩擦系数控制在极低水平，相比传统滑动导向结构，运动阻力可降低70%以上，同时具备良好的刚性与抗倾覆能力，能够承受一定的径向载荷，部分规格还可通过调整安装预紧量消除配合间隙，满足高精度传动的需求。从设计思路来看，全系列轴承采用统一的安装接口逻辑，同安装孔距的不同规格轴承可实现安装位的兼容互换，外壳采用方正的箱式结构，上下端面均预留标准安装孔位，既可以从上方锁付固定在安装基板上，也可以从下方穿装螺栓固定，适配多种安装布局需求；外壳侧面预留润滑注油通道，可在不拆解结构的情况下定期补充润滑脂，延长部件使用寿命，两端的密封结构可阻挡加工碎屑、粉尘进入轴承内部，适配多粉尘的工业车间使用环境。从外形尺寸与安装边界来看，全系列轴承的内径覆盖常用的光轴适配尺寸，每个规格的安装孔距、安装孔直径、轴承整体宽度、高度、总长度都遵循行业通用尺寸标准，安装时仅需在基板上按照对应孔位加工螺纹孔或通孔，预留出轴承运动方向的足够行程空间，以及光轴穿过的中心孔位即可完成装配，不需要额外加工复杂的适配结构，能够大幅降低机械结构的设计与装配难度，缩短设备的研发组装周期。这类标准化的线性轴承部件，是模块化机械设计中非常重要的基础元件，通过不同规格的选型搭配，可以快速搭建出不同负载、不同行程的直线运动模组，大幅提升非标自动化设备的设计效率。
