NEMA23步进电机小齿轮皮带传动组件

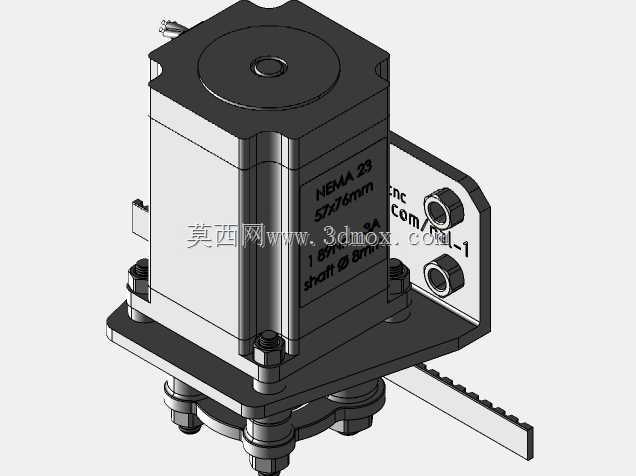

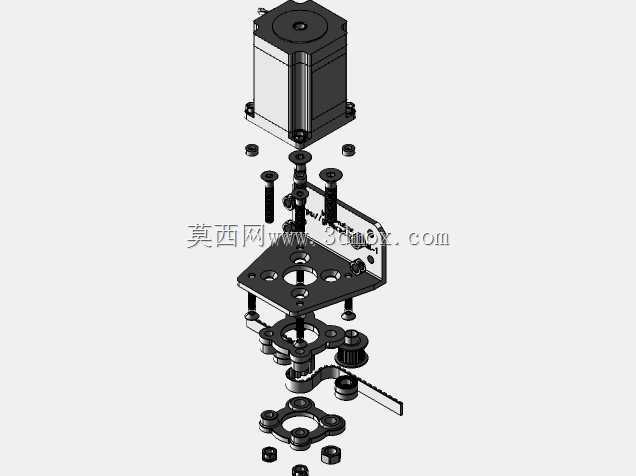

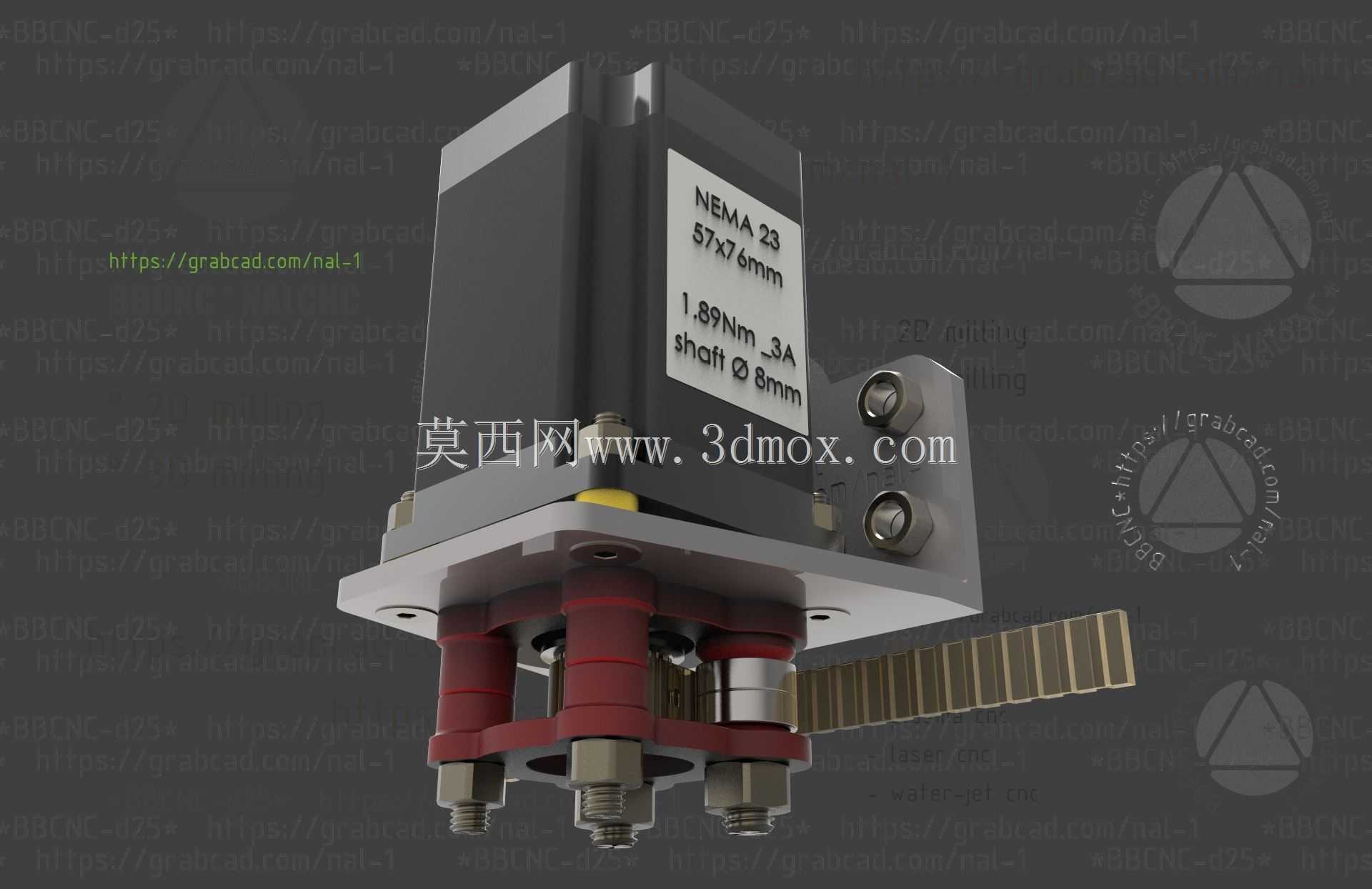

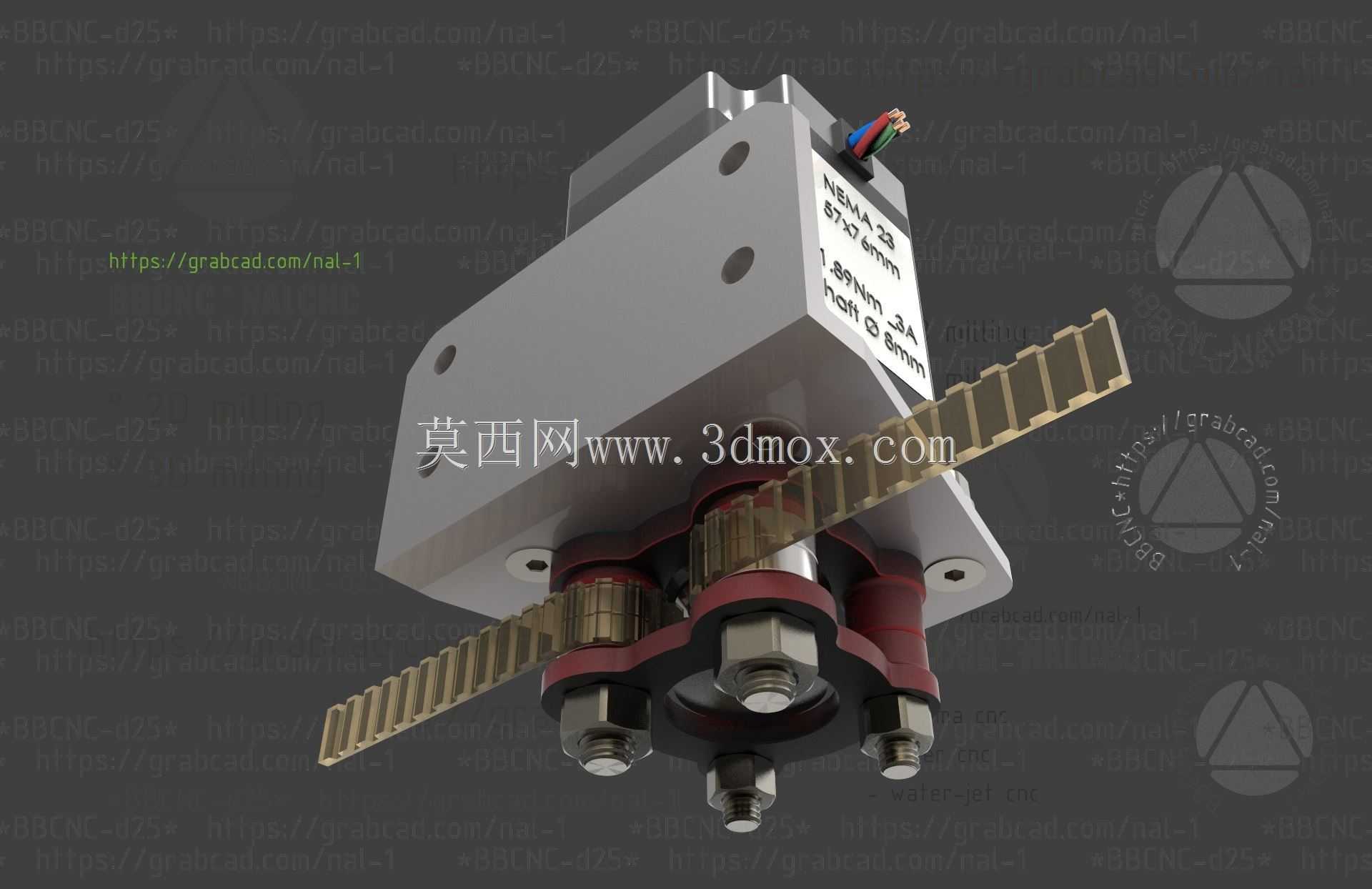

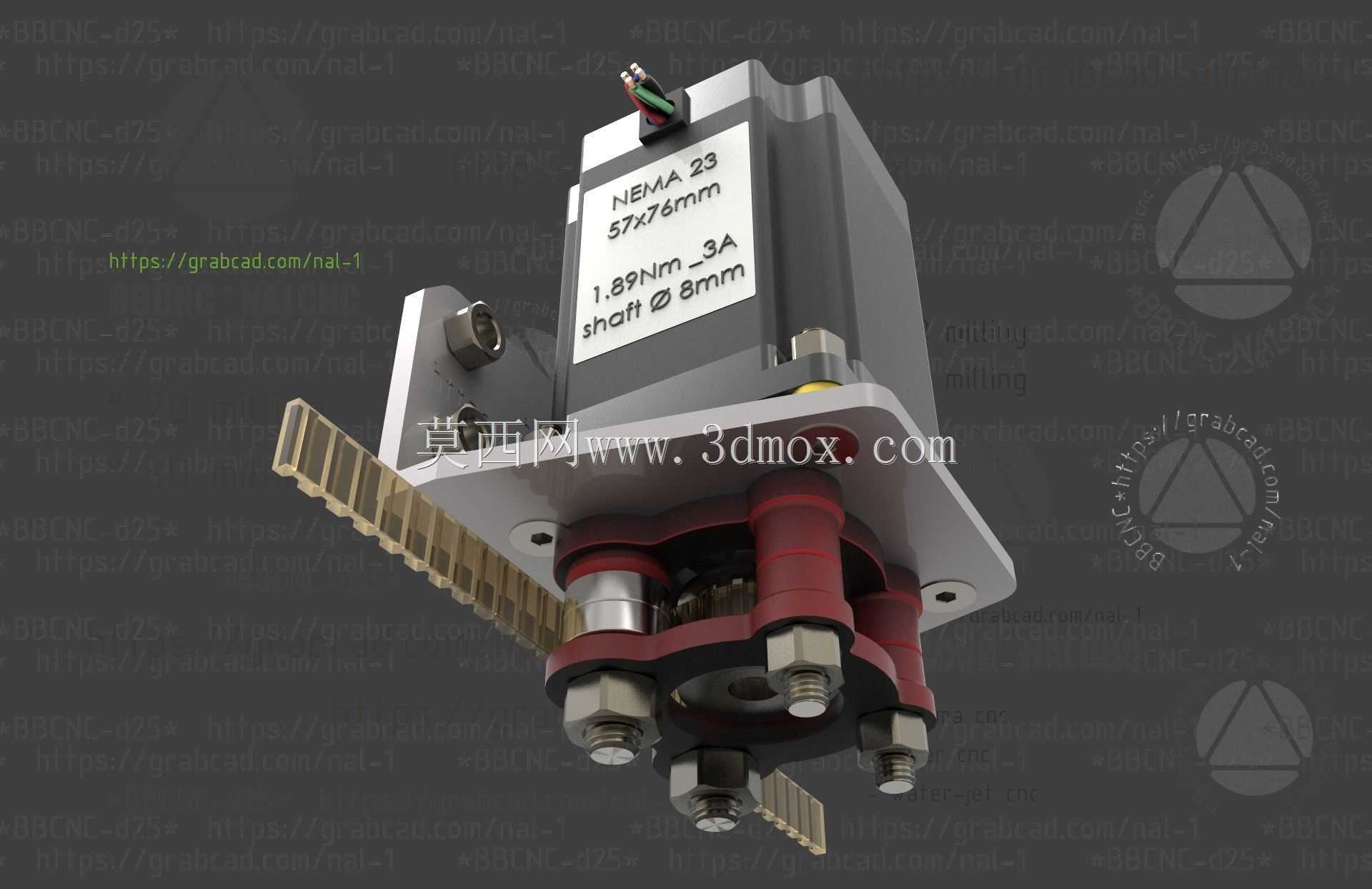

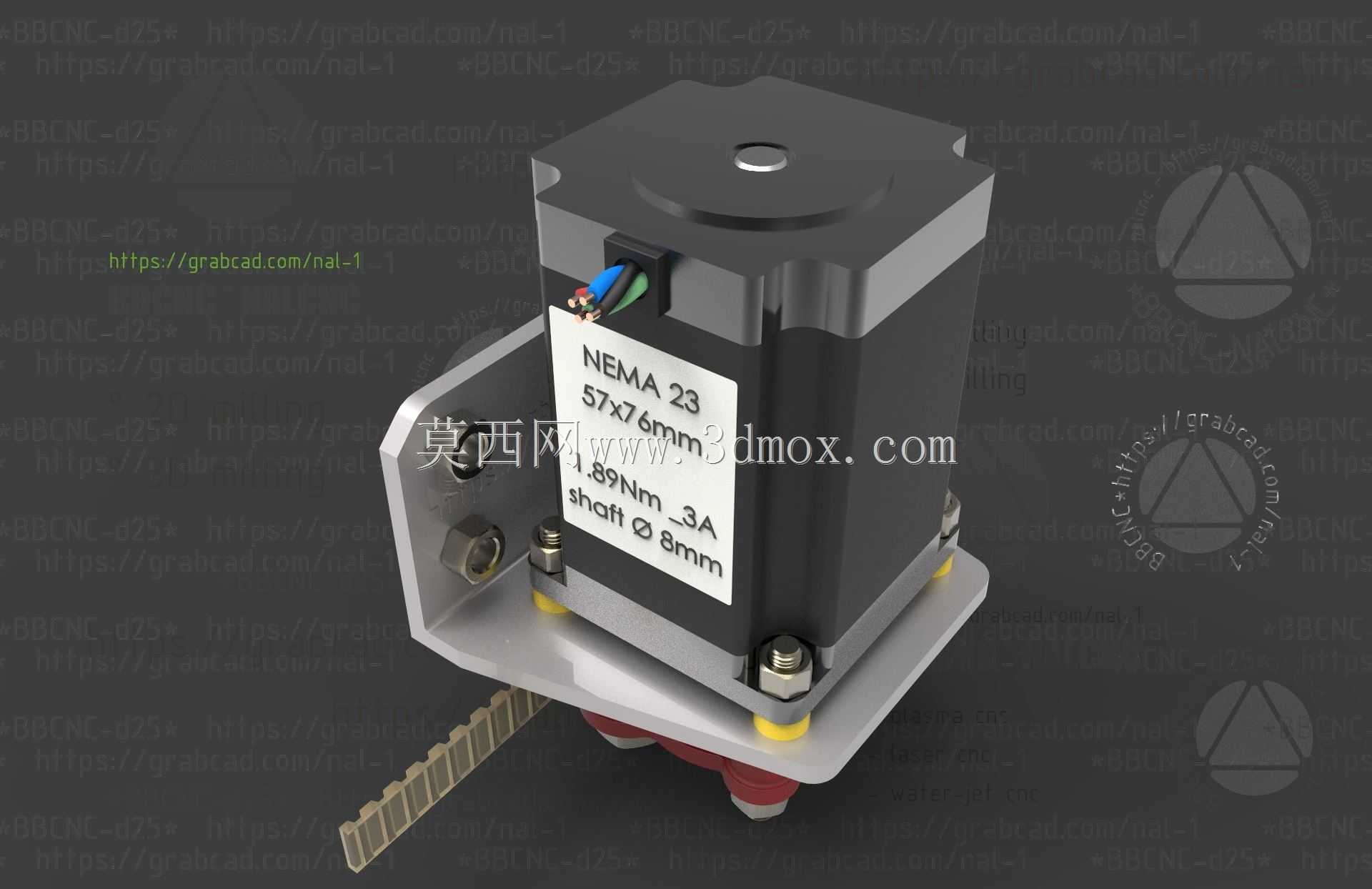

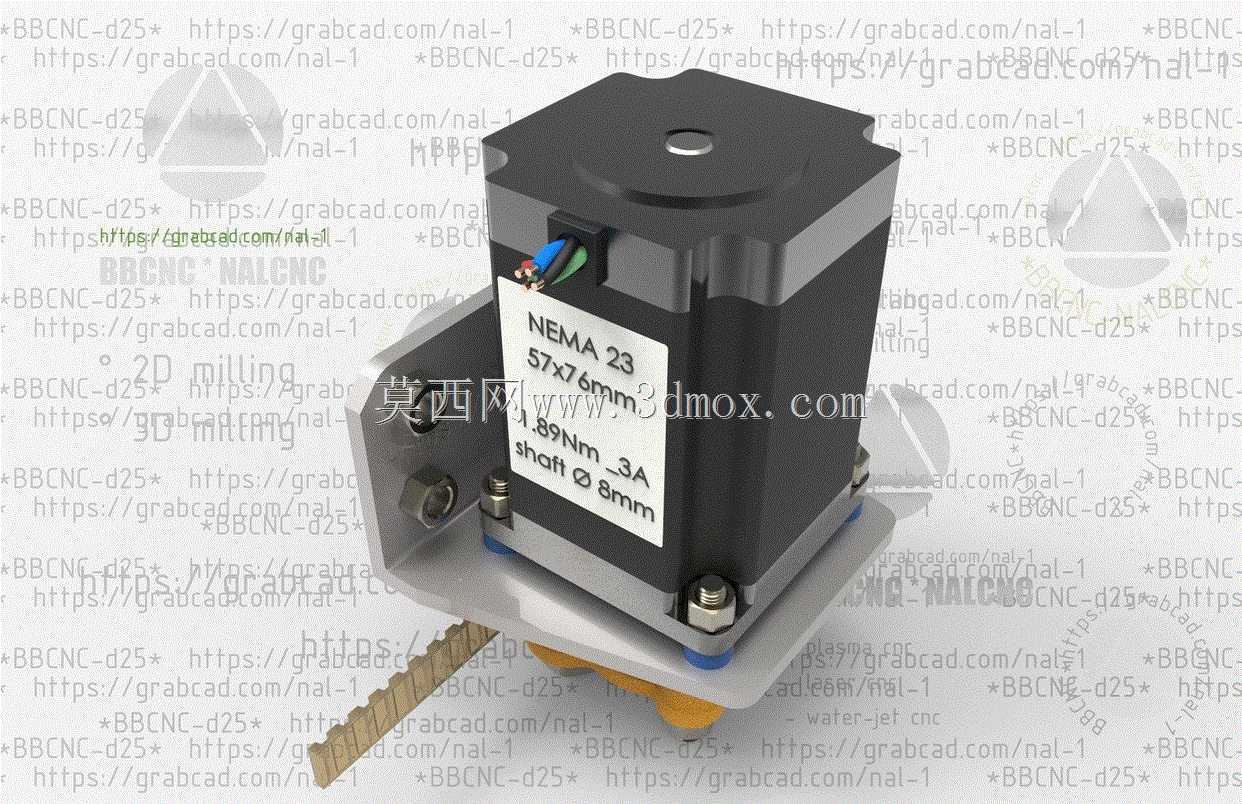

这套传动组件核心适配NEMA23规格步进电机，是小型数控加工设备、桌面级自动化输送工位、轻型物料分拣机构中十分常见的动力传递单元，主要解决步进电机输出轴与执行端之间的动力柔性传输需求，相比直接硬轴连接，皮带传动能够缓冲电机启停瞬间的冲击载荷，同时允许执行端与电机之间存在一定的安装位置偏差，降低装配阶段的同轴度调校难度。从实际应用场景来看，这类结构常出现在桌面型雕刻机的X/Y轴进给驱动、小型3D打印设备的运动轴传动、轻型皮带输送机的动力端接驳，还有部分非标自动化设备里的短距离同步送料机构中，能够在紧凑的安装空间内实现稳定的转速与扭矩传递，适配低负载、高定位精度要求的往复运动工况。产品功能上，这套组件通过安装支架将NEMA23步进电机牢靠固定，电机输出端装配的小齿轮与同步皮带啮合，将电机的旋转动力通过皮带传递到远端的从动轮，进而带动滑台、辊轴或者其他执行部件做定比传动，传动过程中皮带的张紧度可以通过支架上的调节结构微调，避免长期运行后皮带松弛导致的传动丢步、精度下降问题，同时金属材质的安装支架能够为电机提供足够的支撑刚性，减少电机高速运转时产生的共振，提升整体运行的平稳性。设计思路上，这套结构优先考虑了安装适配性，支架的安装孔位完全匹配NEMA23电机的标准安装尺寸，电机轴伸端的小齿轮采用紧定螺钉固定的方式，拆装维护十分便捷，皮带选用齿形同步带结构，传动过程中无滑差，能够保证动力传递的同步精度，满足数控类设备对进给位置精度的要求。外形尺寸与安装边界方面，NEMA23电机本身的安装面为标准57mm见方规格，搭配的L型安装支架整体向外延伸的尺寸刚好容纳小齿轮与皮带的啮合空间，安装时只需要在安装基板上对应电机安装孔位加工对应的通孔，即可完成组件的固定，预留的皮带避让空间能够避免皮带运行时与支架或者安装基板产生摩擦干涉，整体结构紧凑，不会占用过多的设备内部安装空间，非常适合在空间受限的小型自动化设备中集成使用。
