适配GT2皮带的高精度锁紧式同步带轮

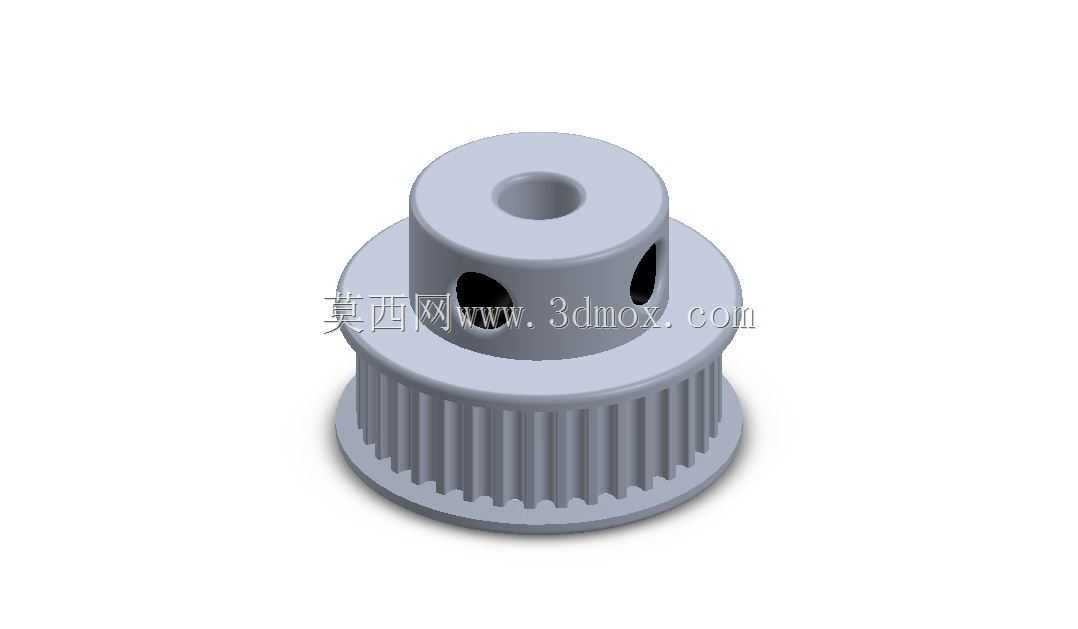

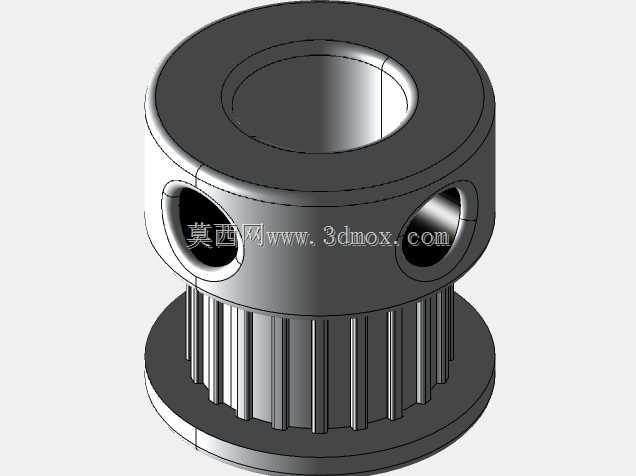

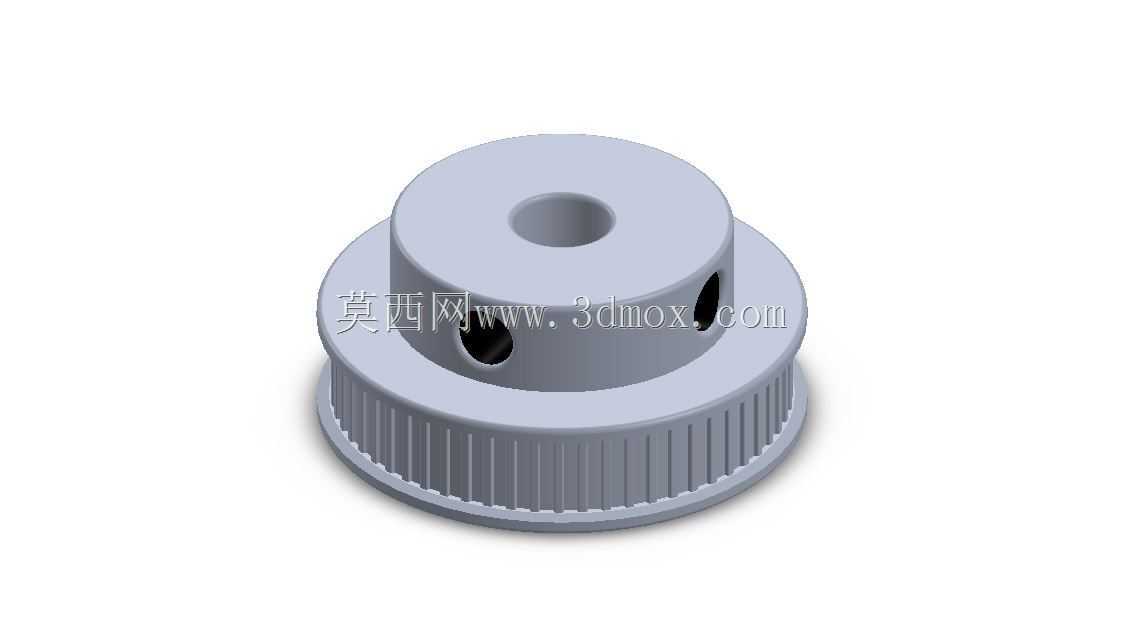

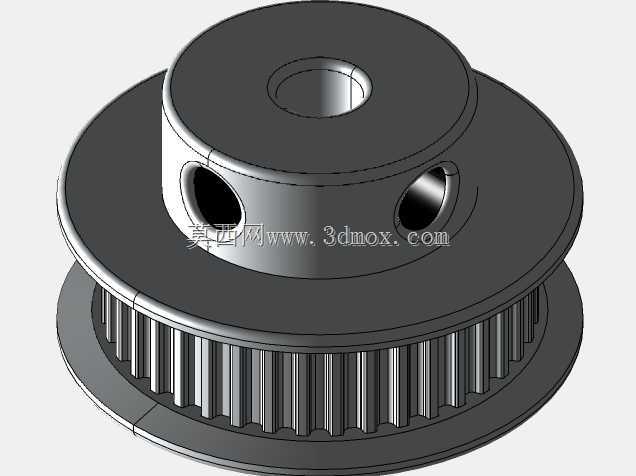

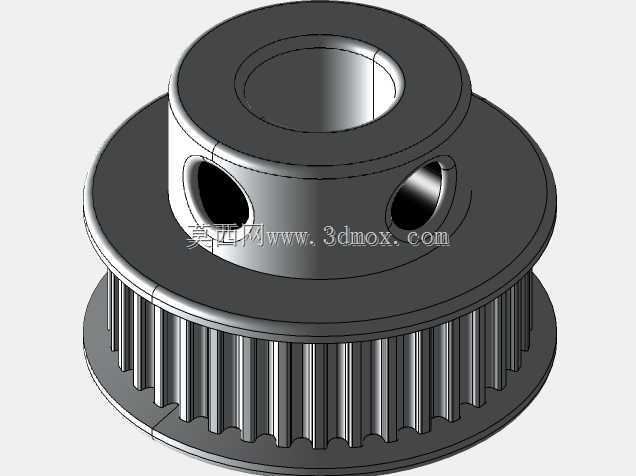

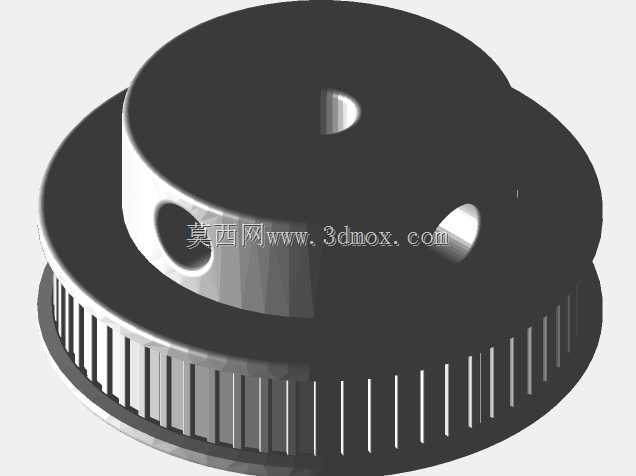

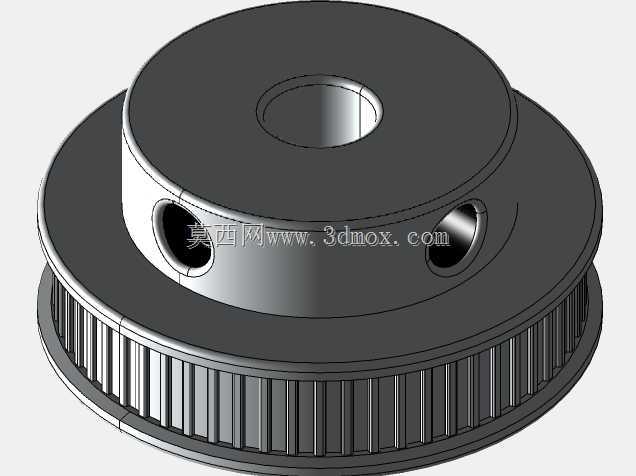

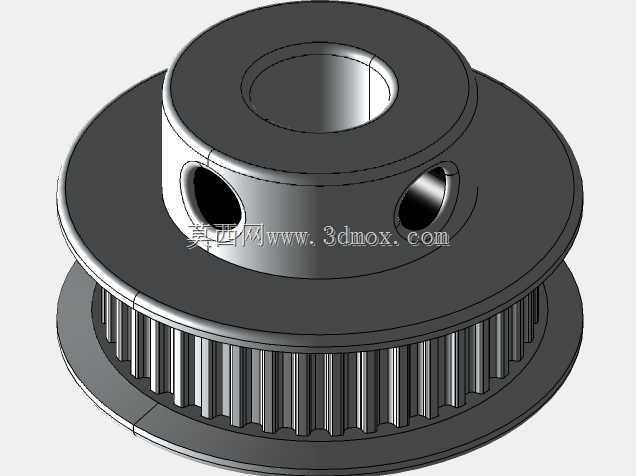

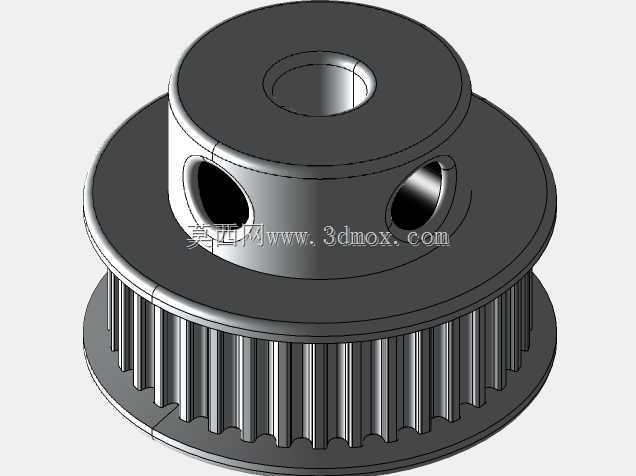

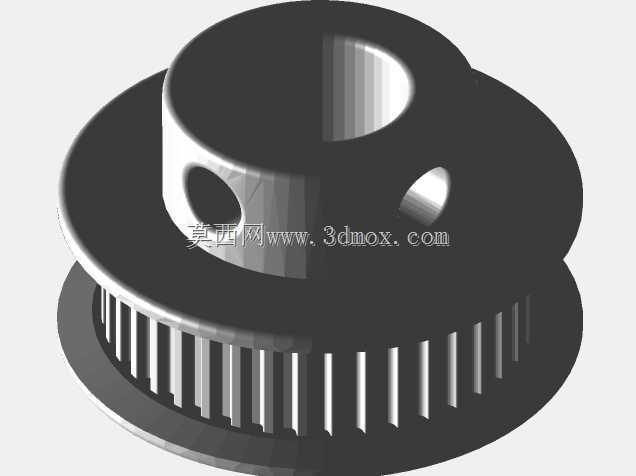

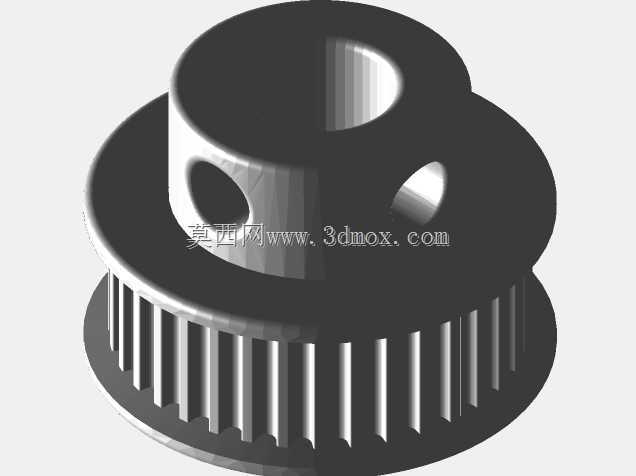

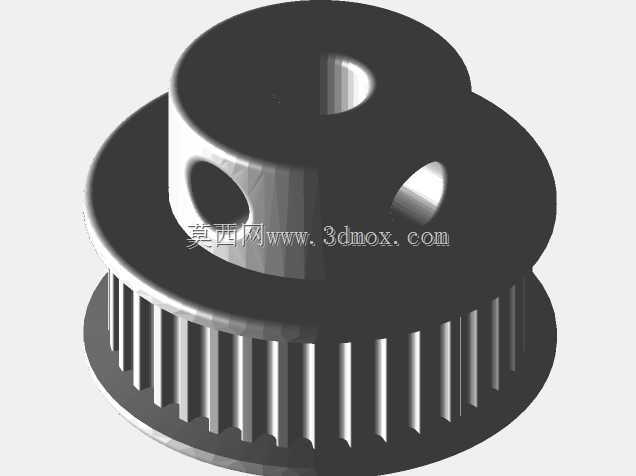

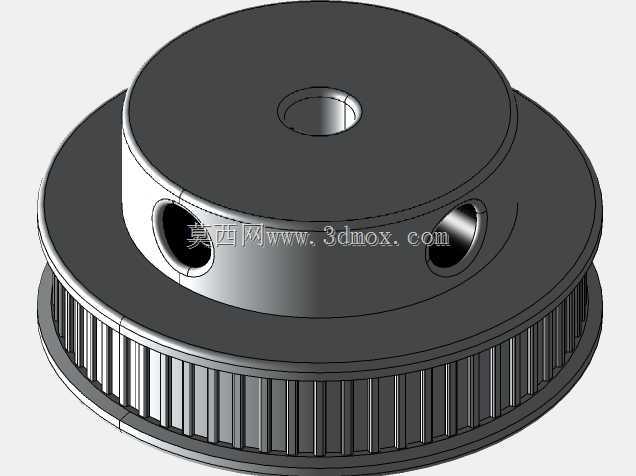

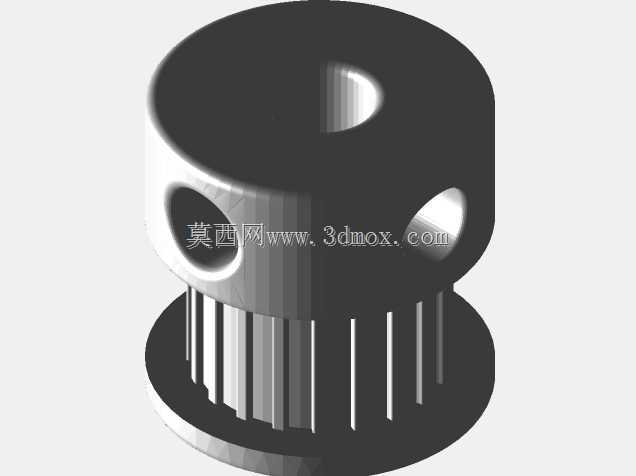

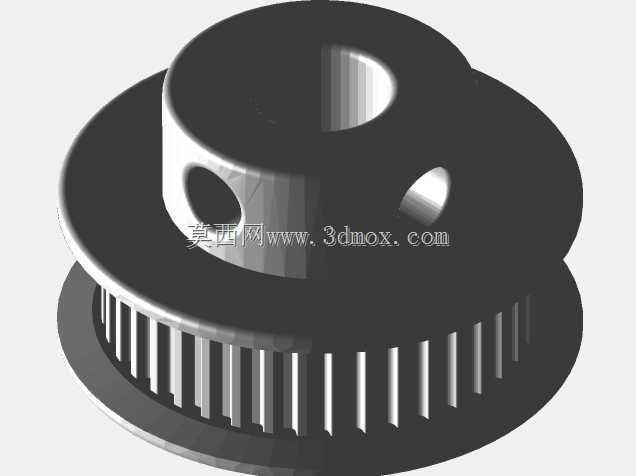

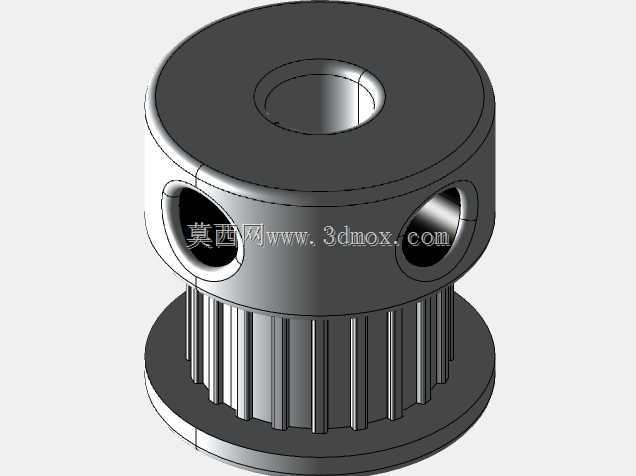

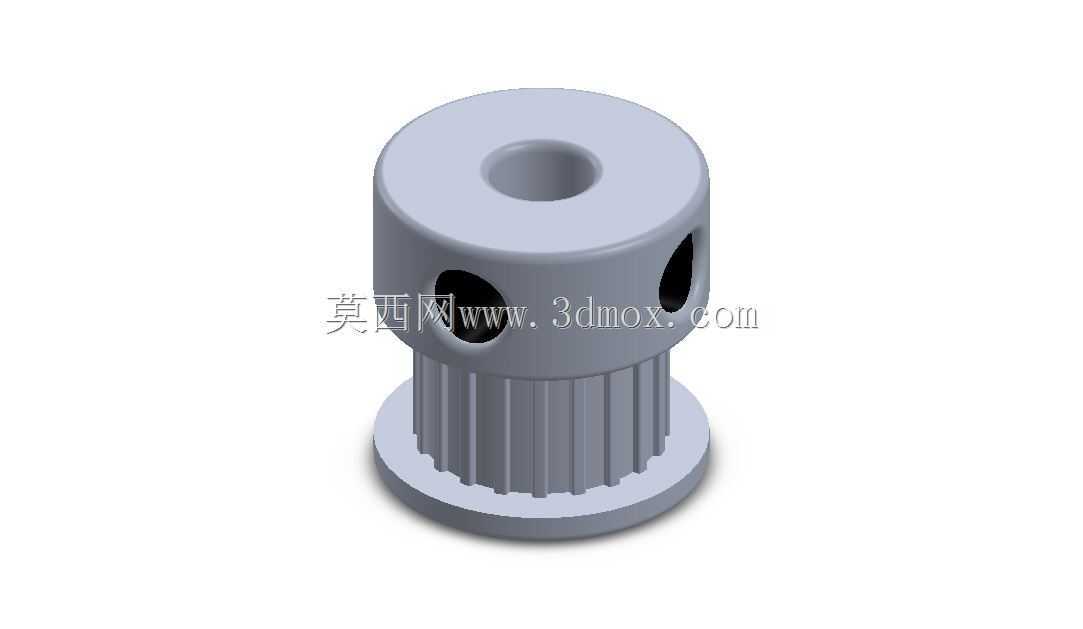

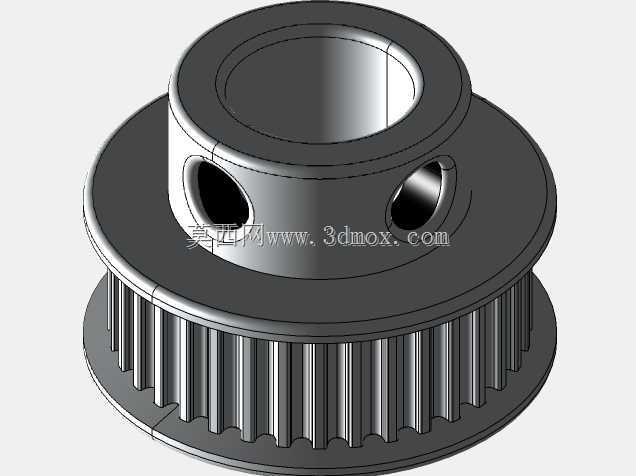

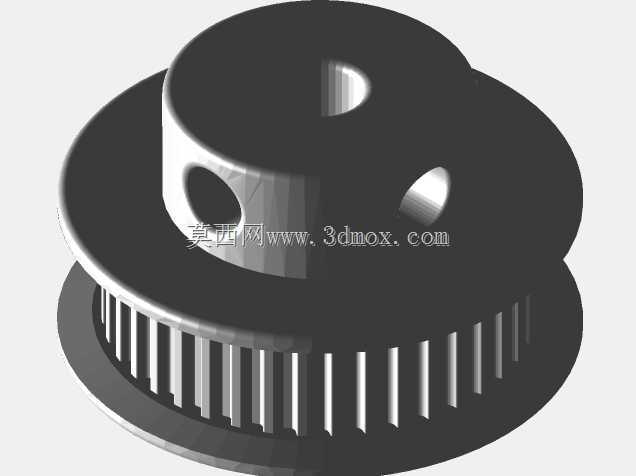

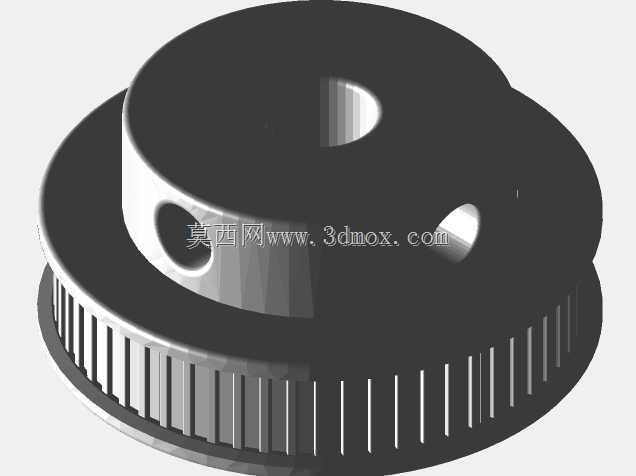

这款同步带轮是面向轻载精密传动场景开发的核心传动部件，主要适配齿距2mm、带宽6mm的GT2同步皮带，广泛应用于桌面级3D打印机运动轴传动、小型自动化设备直线滑台动力传递、桌面数控雕刻机进给机构、小型机器人关节传动、智能仓储分拣小车动力传输等对传动精度、回程间隙有较高要求的场景，能够有效保障传动过程中无滑差、传动比恒定，满足精密运动控制的定位精度需求。在功能设计上，这款带轮采用了轮毂侧顶丝锁紧的结构，轮毂上对称开设两个锁紧螺纹孔，安装时可使用4mm规格的螺钉在锁紧区域压印螺纹，无需额外加工键槽，即可将带轮与传动轴牢牢固定，既简化了安装流程，又能避免键连接带来的回程间隙，非常适合小扭矩、高转速的精密传动场景；带轮轮齿部分采用渐开线齿形优化设计，齿廓与GT2皮带的齿形完全贴合，啮合过程中摩擦阻力小、传动噪音低，长时间运行也不会出现皮带跳齿、偏磨的问题，能有效延长皮带的使用寿命。设计过程中，工程师充分考虑了不同安装场景的轴径适配需求，规划了多规格的尺寸序列，涵盖适配5mm轴径的20齿、36齿、40齿规格，适配8mm轴径的20齿、36齿、60齿规格，适配10mm轴径的36齿、40齿、60齿规格，不同齿数的带轮可搭配形成不同的传动比，方便设计人员根据设备的转速、扭矩需求灵活选型。从安装边界来看，带轮采用一体式台阶式结构，下部带挡边的轮体部分可对皮带形成轴向限位，防止皮带运行过程中从轮体侧边脱出，上部的锁紧轮毂直径小于轮体挡边直径，安装时不会与周边的轴承座、机架结构产生干涉；带轮的中心安装孔为通孔设计，可根据实际使用的轴径进行二次精加工适配，整体结构紧凑，占用安装空间小，既适合工业批量加工生产，也支持个人用户通过3D打印方式快速制作样件，用于设备维修、原型机开发等场景，能够大幅缩短设备开发与维护的周期，降低非标传动部件的采购成本。
