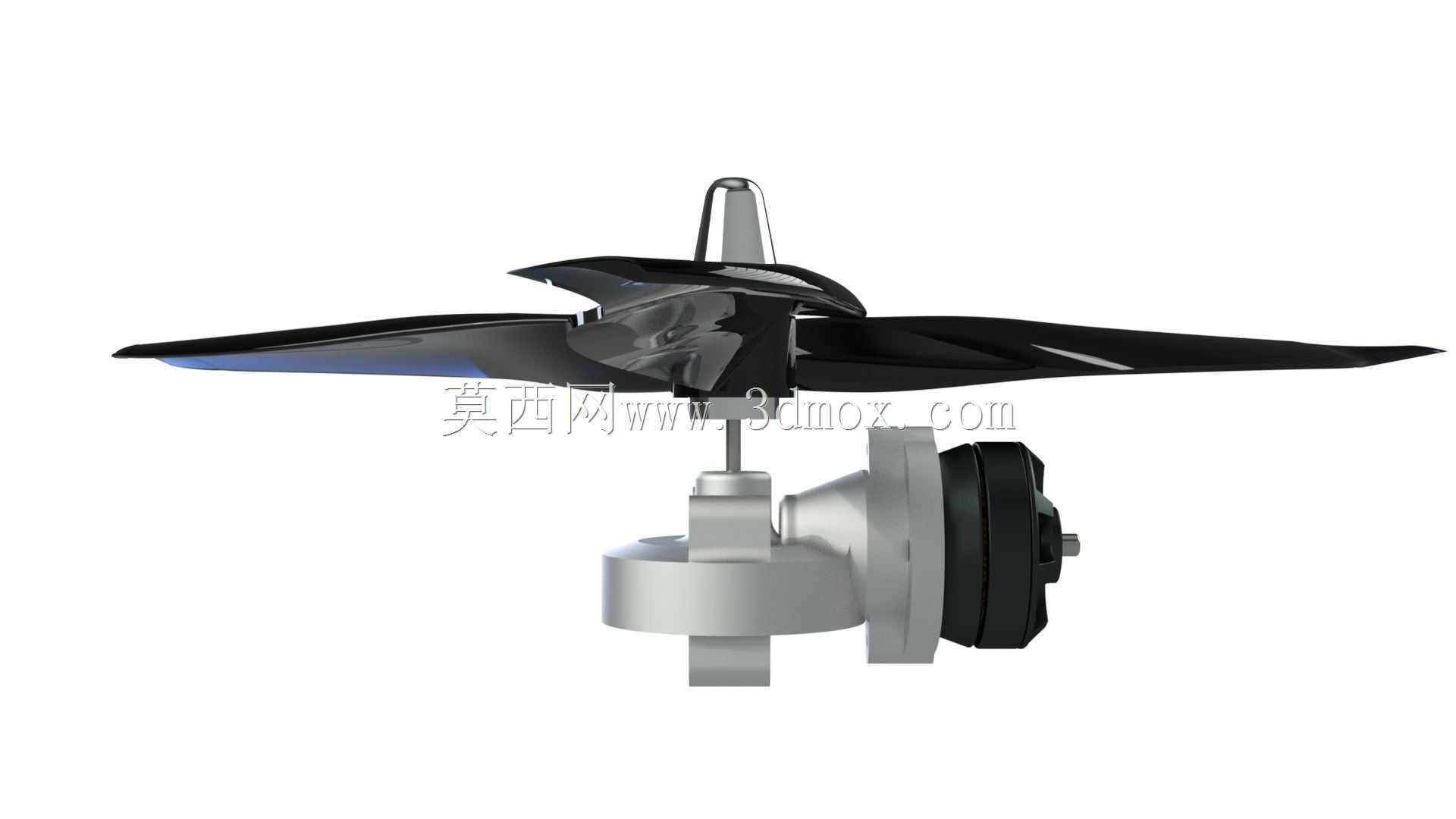

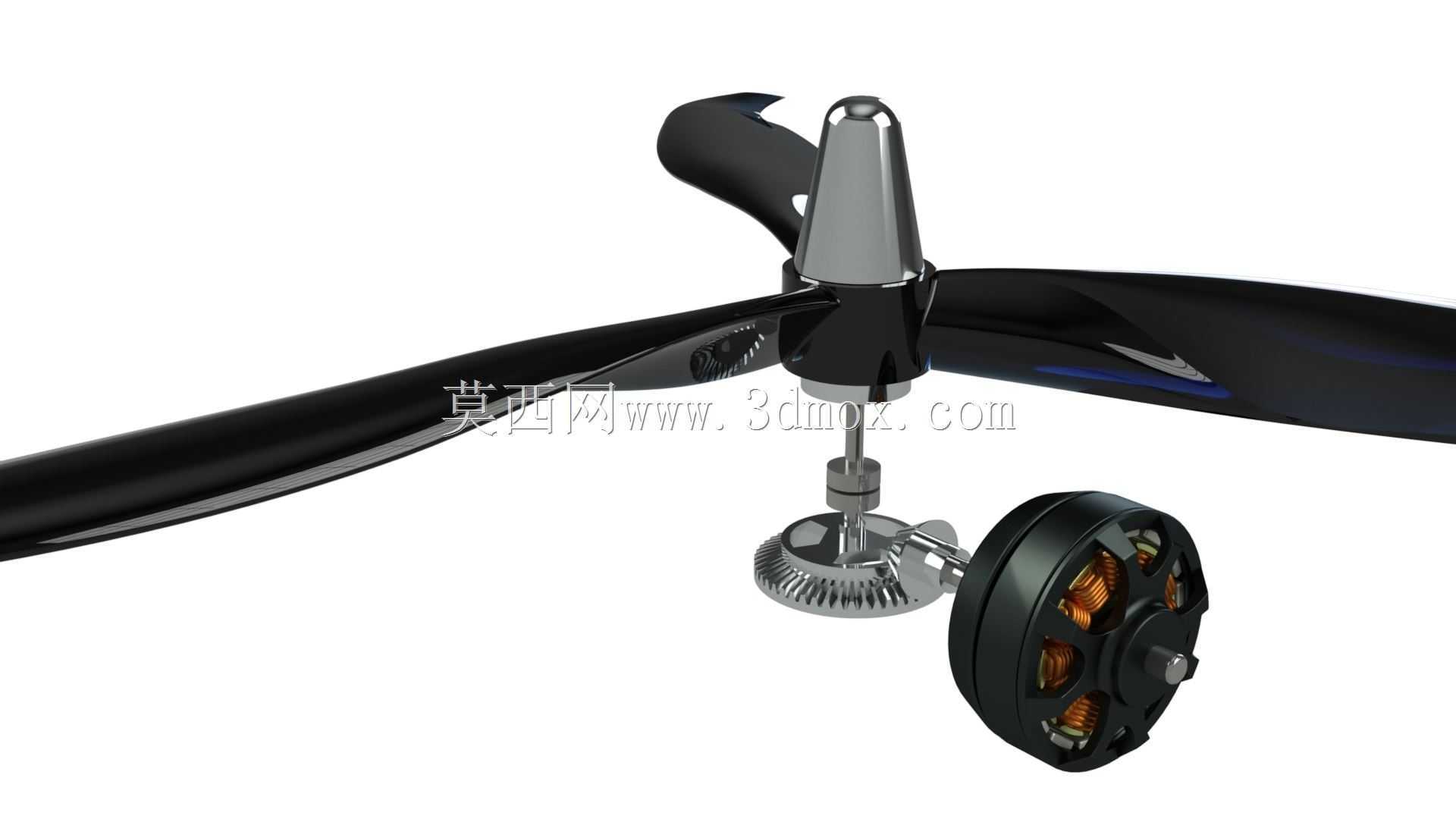

适配无人机的高速螺旋伞齿轮传动结构

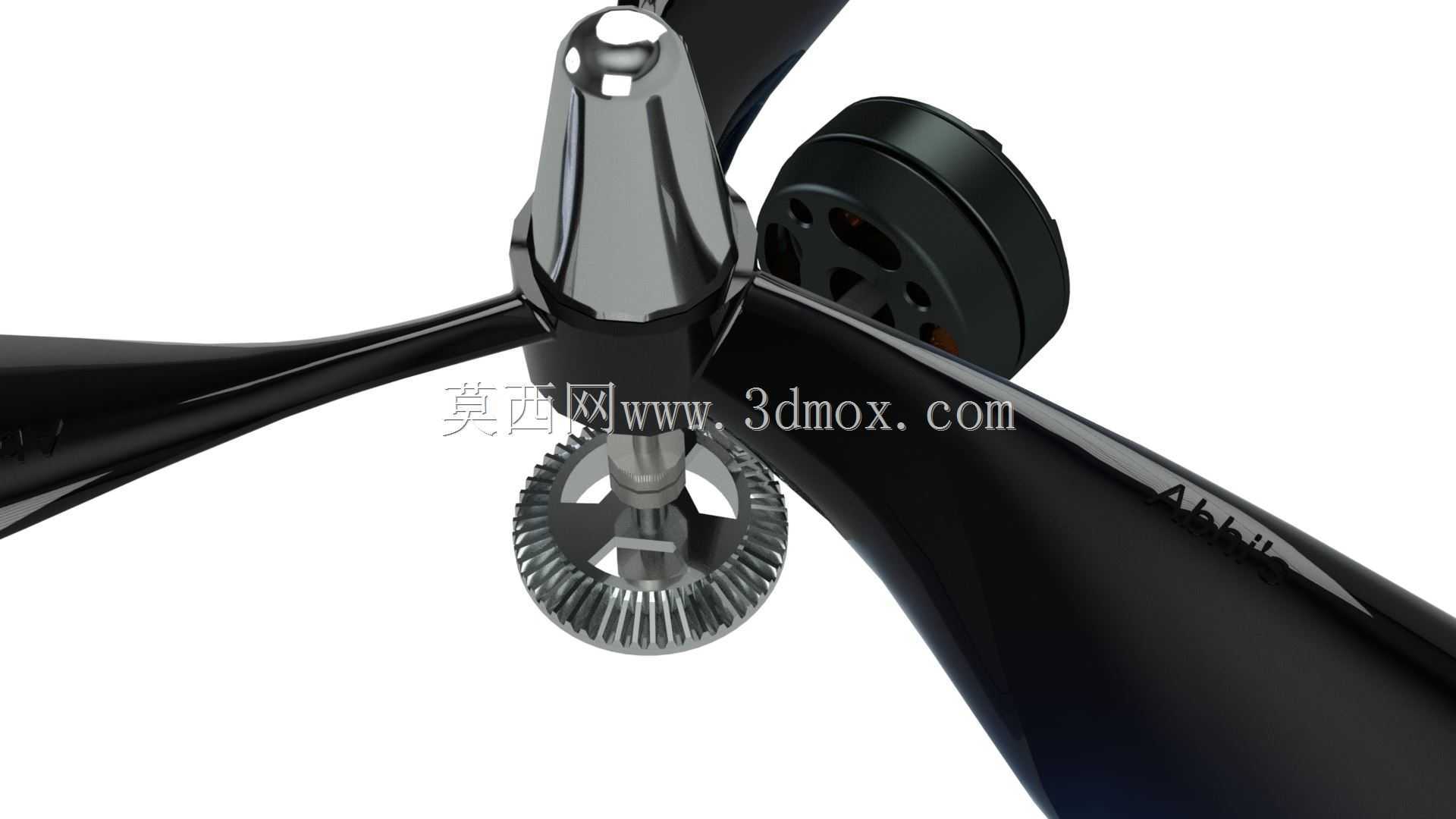

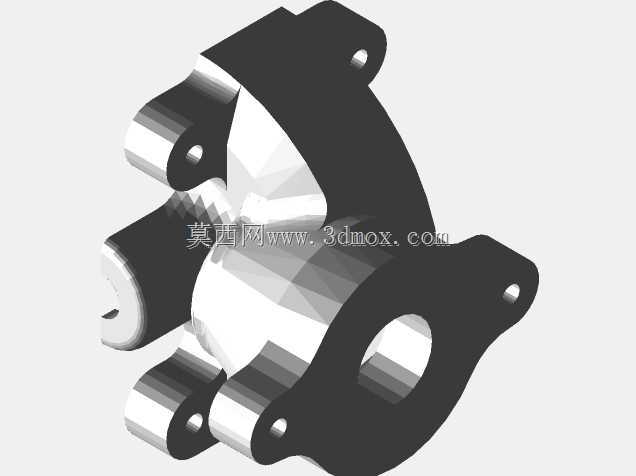

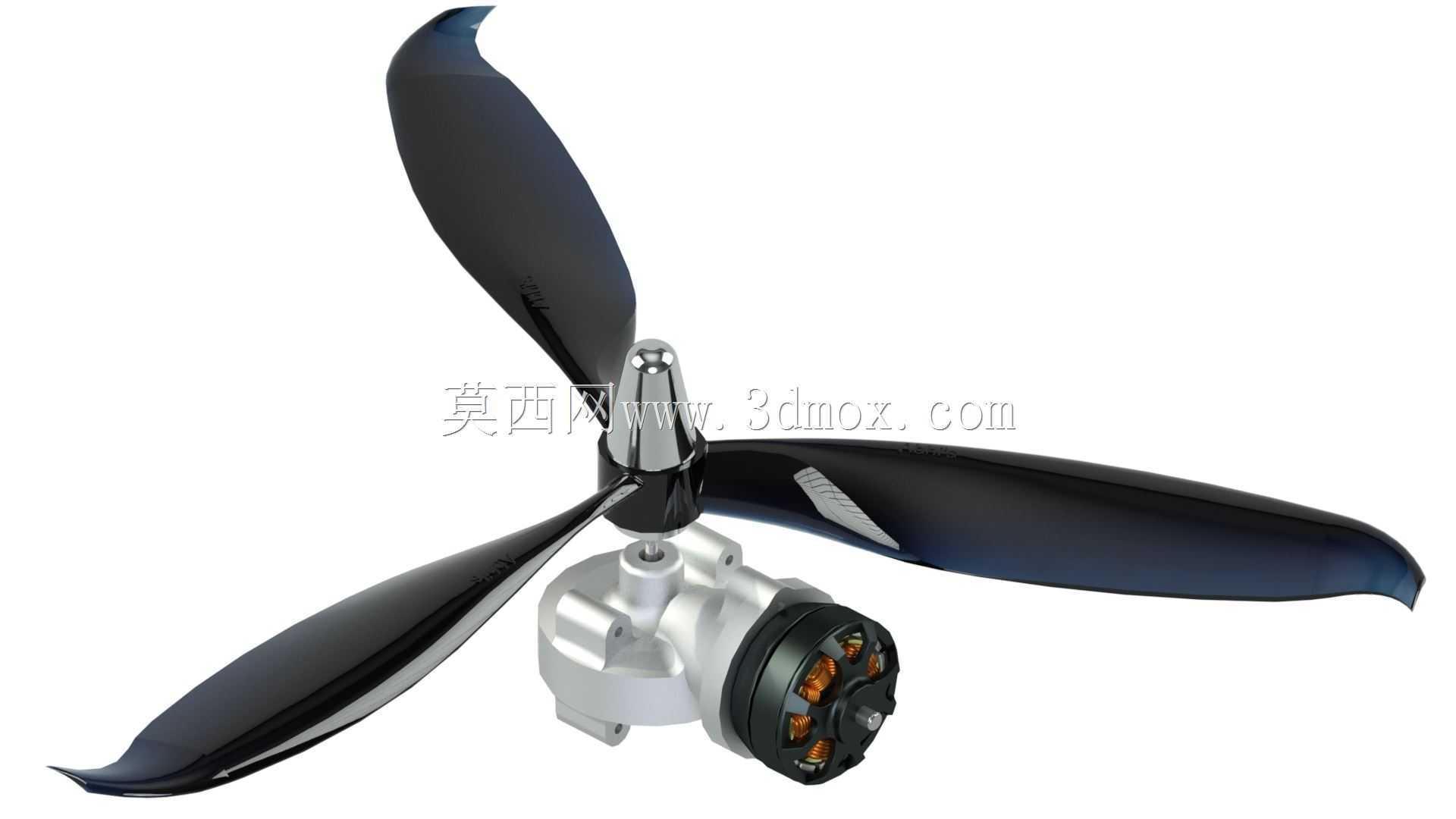

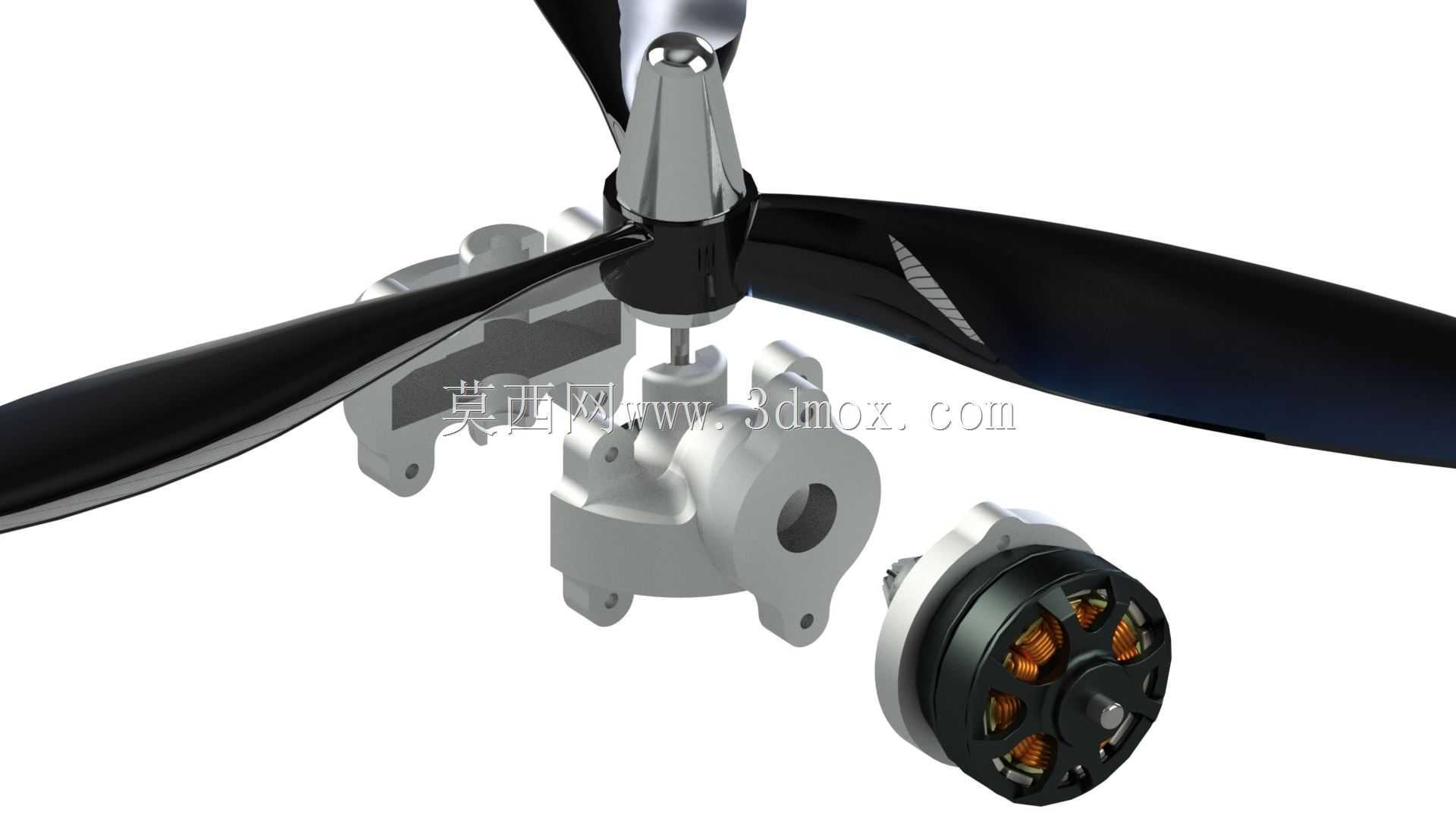

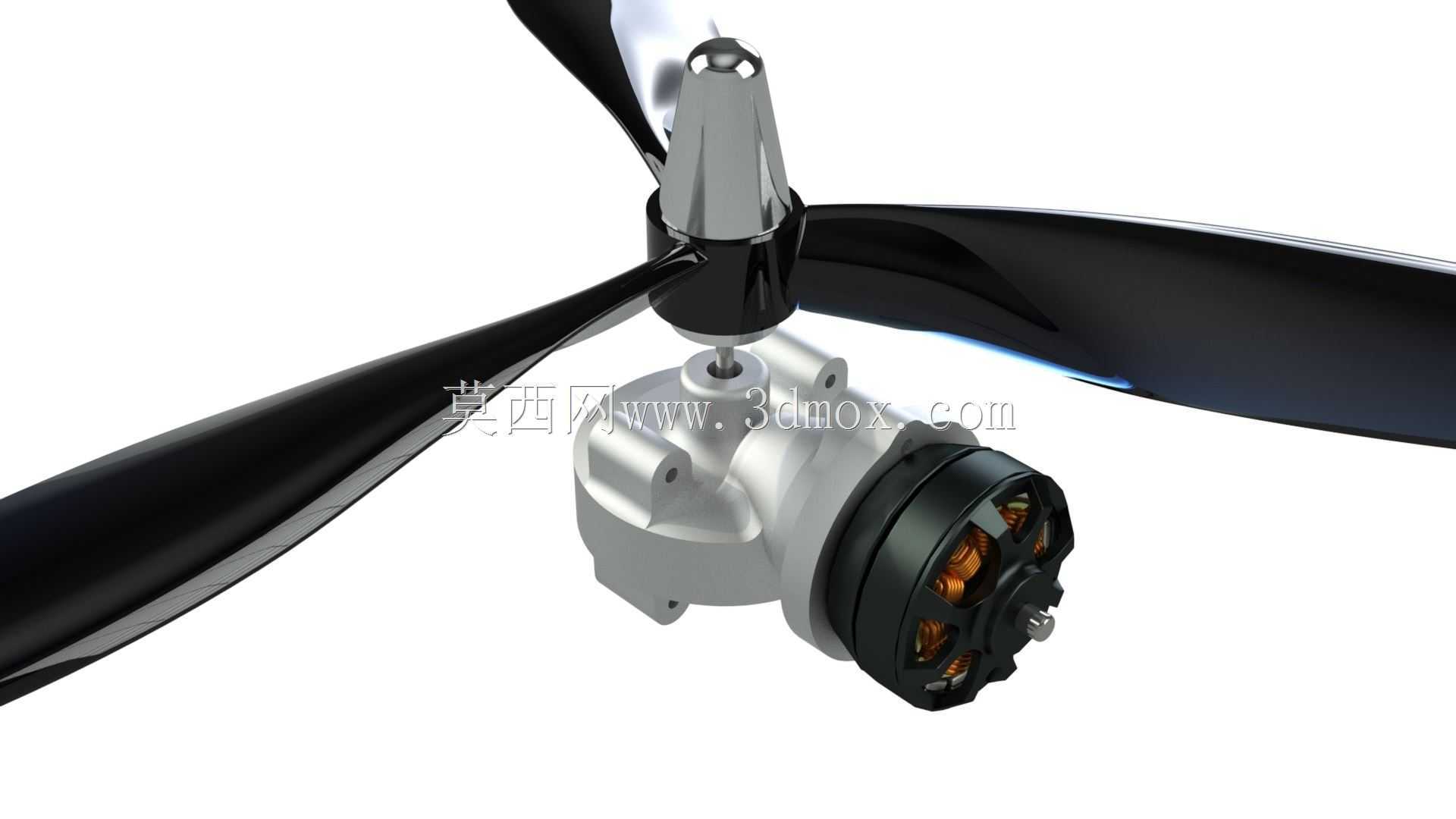

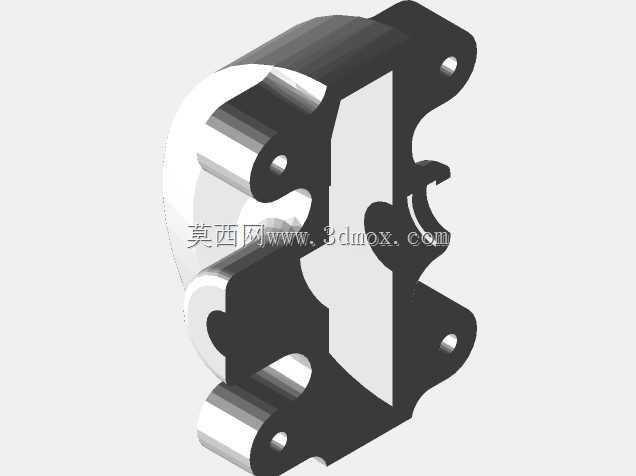

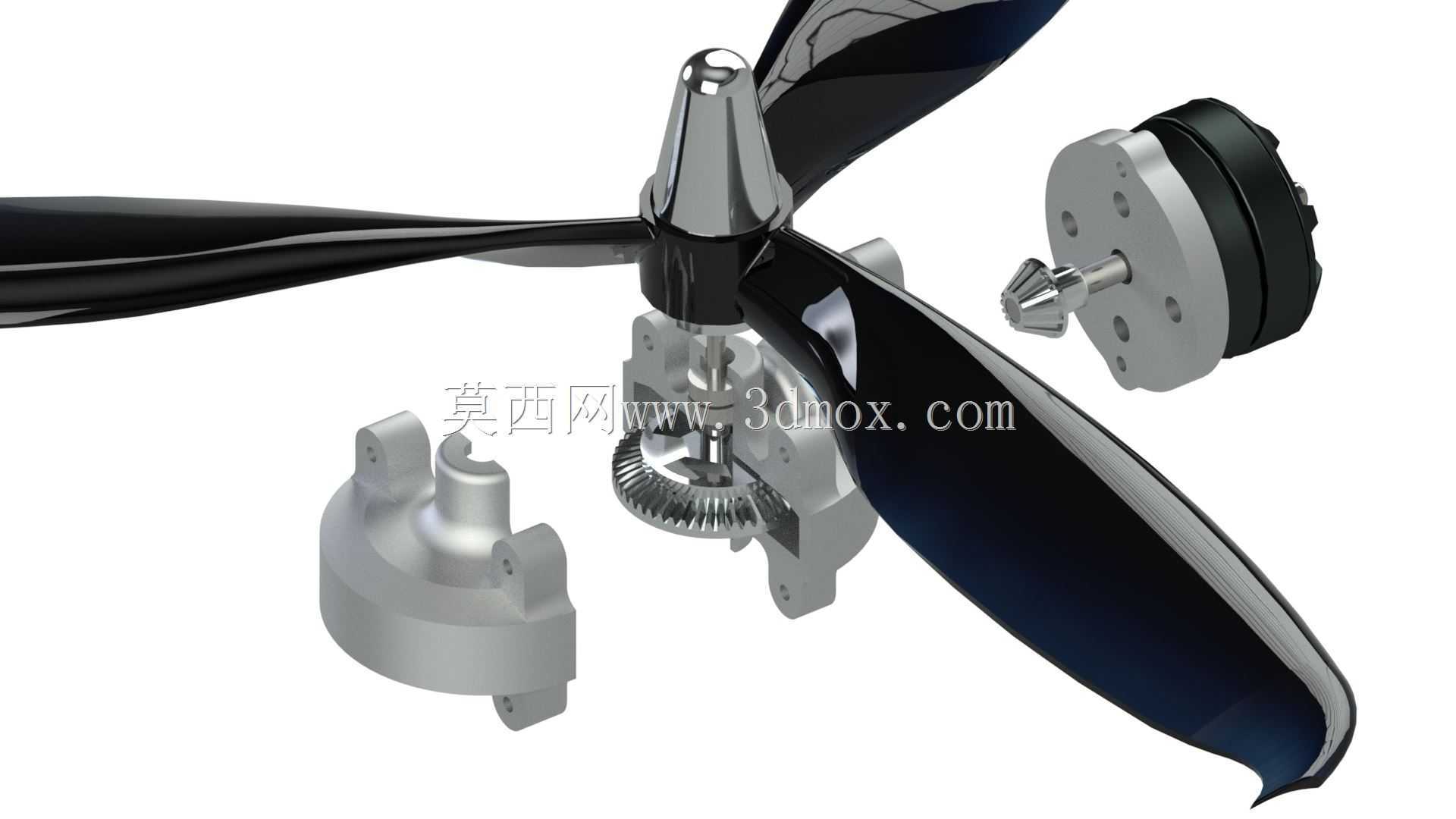

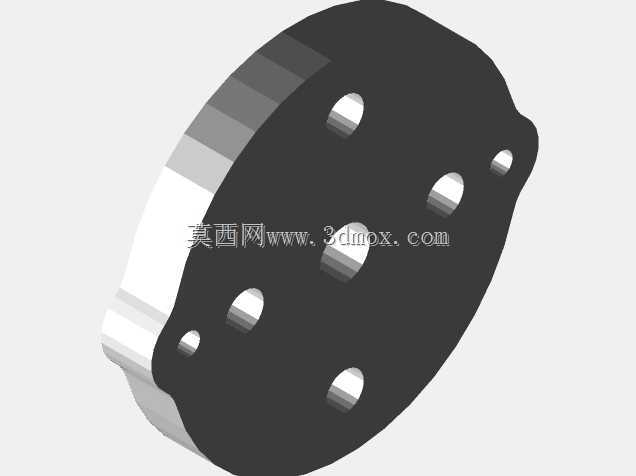

这款高速螺旋伞齿轮传动结构，主要面向小型多旋翼、固定翼无人机的动力传输场景设计，可适配小型拉力赛车差速器衍生的动力输出单元，解决无人机动力布局中动力转向、转速匹配的核心传动需求，在紧凑的机身安装空间内完成垂直轴向的动力换向传递，为后置上拉式螺旋桨提供稳定的动力输出。在实际无人机飞行作业场景中，该结构可承担动力输入端到螺旋桨端的减速传动功能，将高转速低扭矩的电机输出，转化为适配螺旋桨工作的低转速高扭矩动力，匹配螺旋桨的气动做功特性，提升动力利用效率，降低动力传输过程中的能量损耗，同时可抵消部分螺旋桨转动带来的径向振动，提升飞行过程中的动力稳定性。从功能特性来看，该结构采用螺旋伞齿轮作为核心传动部件，相比直齿伞齿轮具备更高的啮合重合度，传动过程中齿面接触更平顺，高速运转下的噪音更低、承载能力更强，可适配无人机高转速的动力输出工况，齿轮啮合间隙经过优化设计，可减少传动回程误差，避免动力传递过程中的迟滞问题，保障飞行操控的响应精度。在设计思路上，该结构充分考虑无人机的轻量化需求，壳体与传动部件在满足结构强度的前提下做了轻量化拓扑优化，在不降低传动刚性的基础上尽可能缩减整体重量，适配无人机对载荷重量的严苛要求；同时整体结构采用模块化设计，拆分后的传动组件、壳体、螺旋桨安装位均可独立拆装，便于后期的维护更换与部件调试，螺旋桨安装位采用快拆式定位结构，可快速完成螺旋桨的更换与对位，降低日常维护的操作难度。在外形尺寸与安装边界上，该结构整体采用紧凑的圆柱式布局，最大径向尺寸可适配常见的1/16级别动力单元安装标准，轴向长度预留了螺旋桨整流罩的安装空间，安装定位孔位与主流小型无刷电机的安装孔距兼容，可直接替换同规格的传统直齿传动结构，无需对无人机机身动力舱做额外改造；结构的输出端直接对接螺旋桨中心安装位，输入端可直接卡接对应规格的无刷电机输出轴，整体安装边界无多余外凸结构，可完全收纳于无人机机头或尾翼的动力舱内部，不会额外增加飞行过程中的气动阻力，适配小型无人机的气动外形设计要求。
