适配桌面级FDM设备的灯丝线轴承载结构

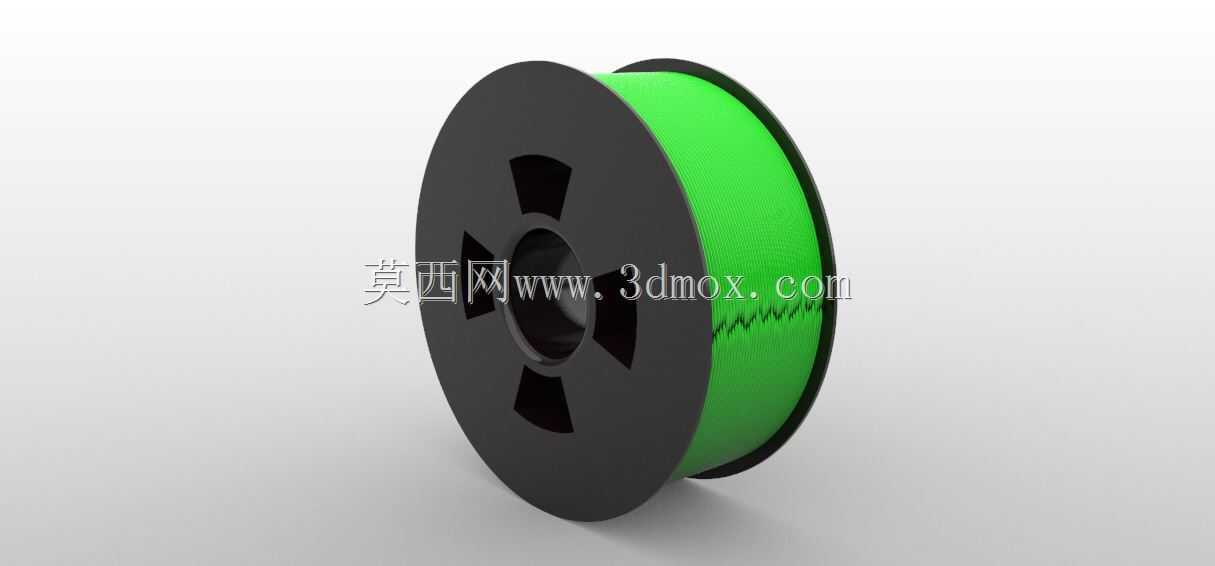

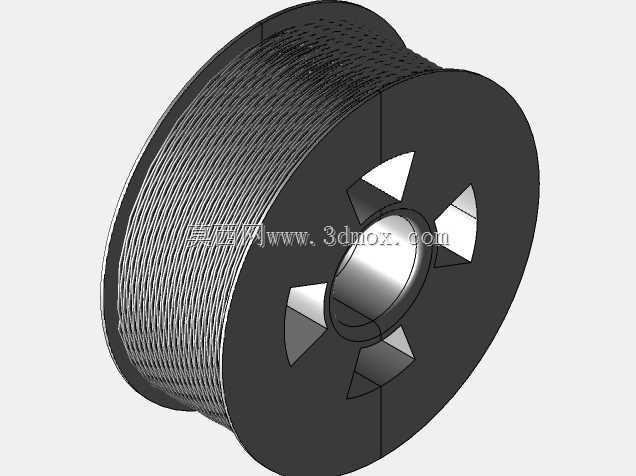

在桌面级熔融沉积成型3D打印的日常作业场景中，耗材线轴的承载与顺畅送料是保障打印连续性、降低断料故障的核心配套环节，这款灯丝线轴结构正是针对该场景的实用化设计，可直接适配多数市售1kg装PLA、ABS、PETG等常见3D打印耗材盘，也可作为线轴集成组件直接嵌入打印机机身框架，省去外置料架的额外安装步骤。从实际设备用途来看，该线轴承担着耗材卷的承托、转动导向功能，打印过程中耗材被挤出机构牵引时，线轴需保持低阻尼平稳转动，避免转动卡滞导致的耗材拉扯过紧、送料步进电机丢步，或是转动过于松旷导致的耗材松脱缠绕，直接影响打印过程的送料稳定性，尤其在长时间连续打印大尺寸模型时，线轴的转动顺畅度直接决定了打印作业能否无故障完成。从产品功能特性来看，该线轴采用双侧挡边加中心轮毂的经典结构，两侧黑色挡边直径大于耗材卷的最大外径，可有效限制耗材卷的轴向窜动，避免耗材从料卷边缘滑脱卡入线轴与安装支架的缝隙中；挡边内侧做了微小的导向锥面，耗材卷装入后可自动对中，不会出现偏载导致的转动卡滞；中心轮毂的内孔尺寸匹配常规3D打印机的料架轴径，安装后径向间隙控制在合理范围，既不会因间隙过小出现装配卡滞，也不会因间隙过大导致线轴转动时跳动幅度过大；轮毂外侧做了多道镂空减重槽，在保证整体结构强度的前提下降低了线轴自身重量，进一步减小转动惯量，让送料牵引时的转动响应更灵敏，小力度牵引即可带动线轴转动，避免耗材被过度拉扯出现直径变细甚至断料的问题。从设计思路来看，这款线轴没有采用多余的复杂结构，完全围绕耗材承载的核心需求做优化：首先是尺寸边界的精准控制，整体外径适配常规1kg耗材卷的缠绕外径，轴向宽度匹配标准耗材卷的宽度，安装后不会与打印机的机身框架、挤出机构运动路径产生干涉，不管是安装在打印机顶部的后置料架位，还是机身侧方的侧装料架位，都能留出足够的耗材走线空间，避免耗材与机身棱角摩擦产生额外阻力；其次是转动阻尼的适配性设计，线轴与安装轴的接触面做了低摩擦优化，不需要额外加装轴承即可实现顺畅转动，降低了配套成本，同时也避免了轴承进灰后卡滞的后期维护问题；另外线轴的挡边边缘做了圆弧倒角处理，不会出现锋利边缘刮擦耗材表面的情况，避免耗材表面被刮出碎屑掉入挤出机构造成堵头。在实际安装使用中，该线轴的安装边界充分考虑了不同机型的适配性，中心孔的通用尺寸可以兼容多数入门级到进阶级桌面FDM3D打印机的料架轴，不需要额外做改装即可直接替换原有损坏的线轴，或是作为双料盘打印时的扩展承载组件使用；线轴的整体重量控制合理，安装在打印机顶部时不会给机身框架带来额外的负重负担，也不会因为设备运行时的轻微振动出现线轴移位的问题；绿色的耗材缠绕区域做了防滑表面处理，耗材卷装入后不会与线轴本体出现相对滑动，保证牵引时线轴与耗材卷同步转动，避免内层耗材松脱乱线。
