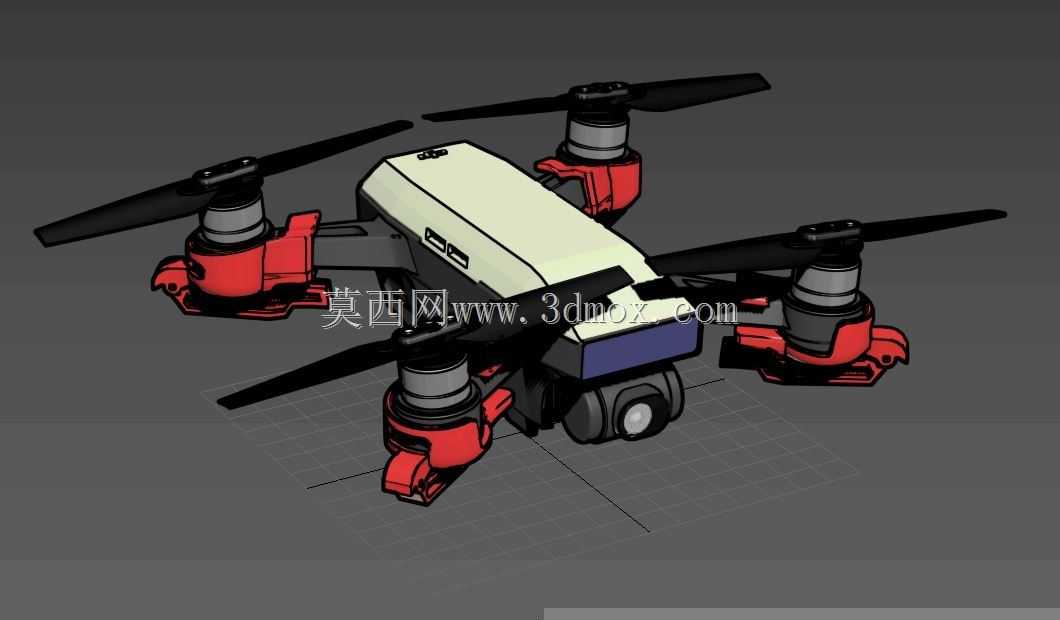

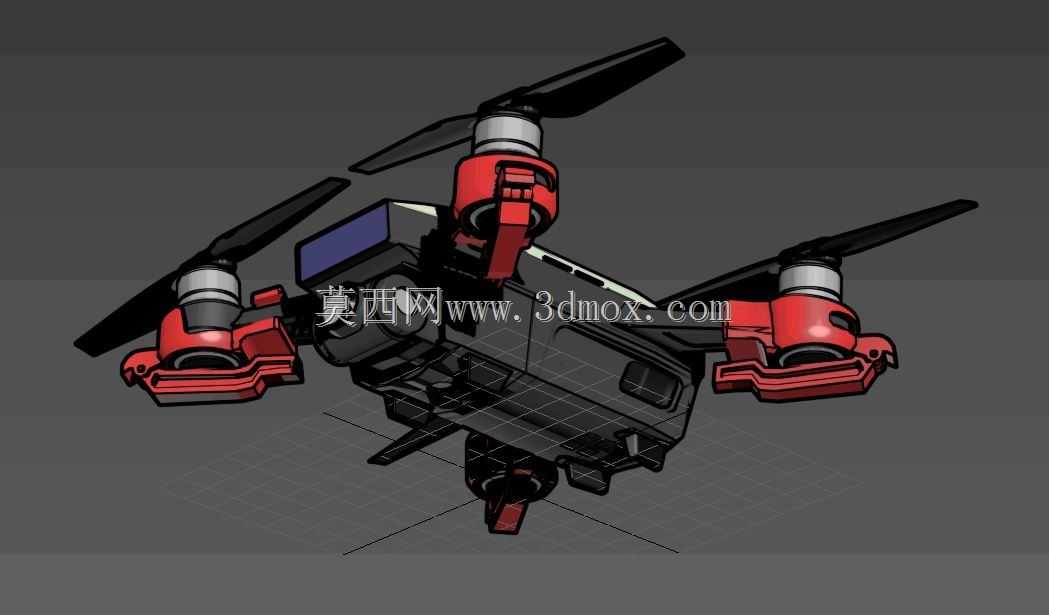

大疆火花折叠式无人机机臂结构设计

这款折叠式无人机机臂结构，主要面向消费级航拍无人机的便携化使用场景设计，解决传统固定机臂无人机收纳体积大、外出携带不便的痛点，可适配日常户外航拍、短途出行记录、轻量场景巡检等多种使用需求，在保障飞行结构稳定性的前提下，大幅压缩设备收纳后的整体尺寸，提升用户携带出行的便捷性。

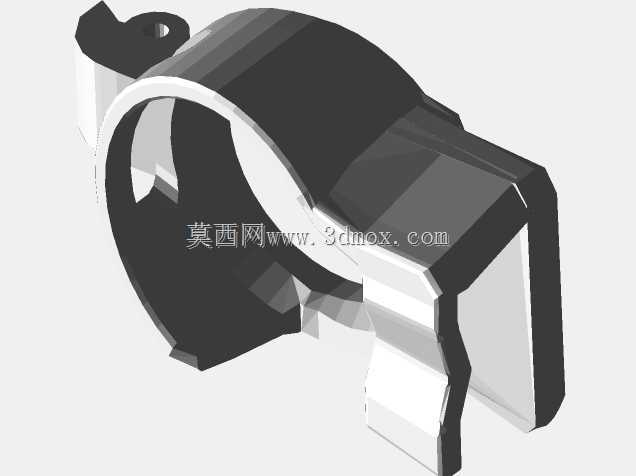

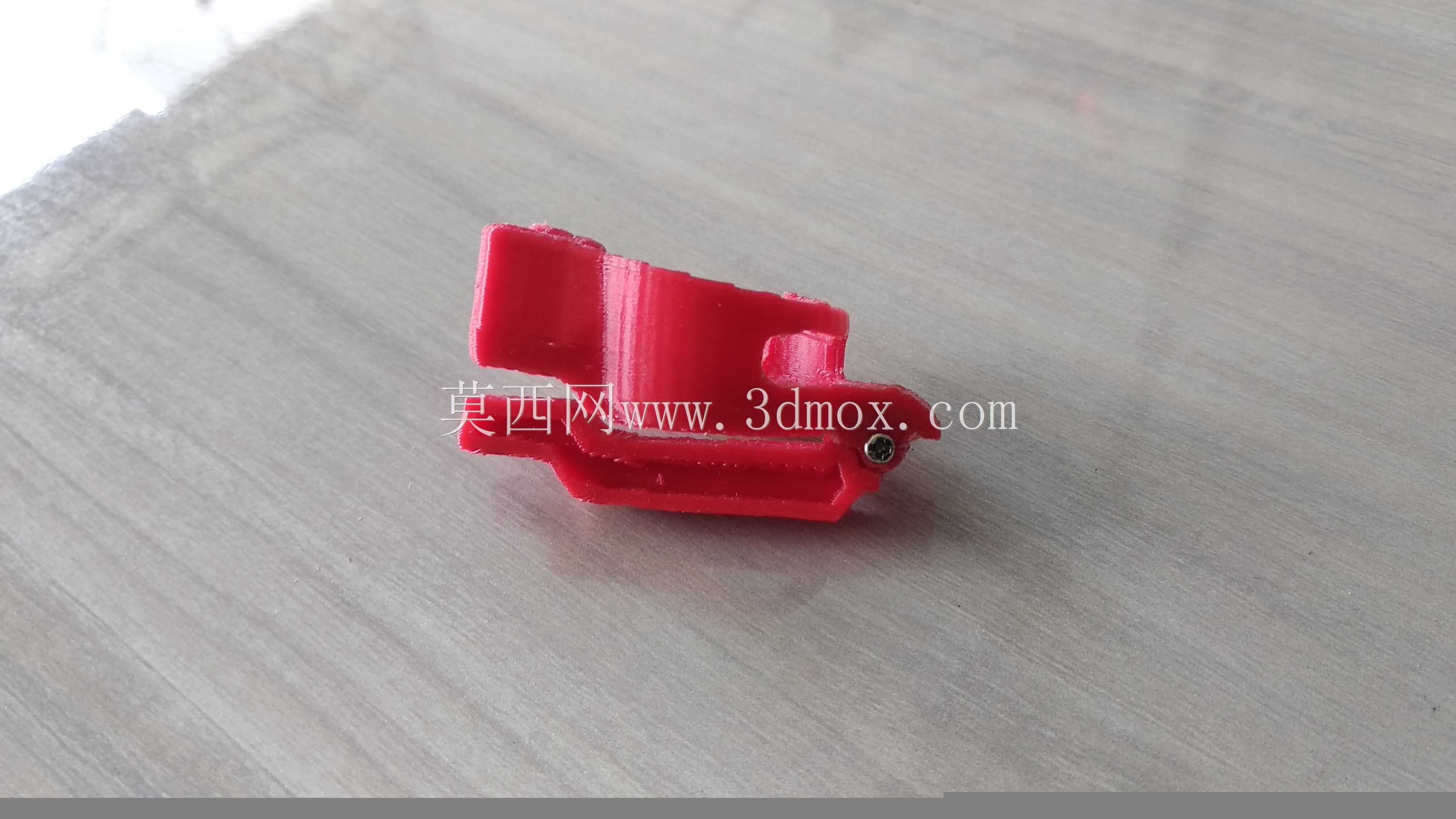

从实际用途来看，该机臂结构作为无人机的核心承载部件，一端连接无人机中心主机身，另一端承载动力电机与螺旋桨组件，飞行过程中需要传递电机产生的升力，承受飞行姿态调整时产生的交变载荷，同时在落地阶段配合机身结构承担着陆时的冲击载荷，保障整机结构的可靠性。折叠状态下机臂可向内收拢贴合机身侧部，展开后机臂向外伸展至预设工作位置，形成足够的桨距间隔，避免相邻螺旋桨在运转过程中发生干涉，保障飞行过程中的动力输出稳定。

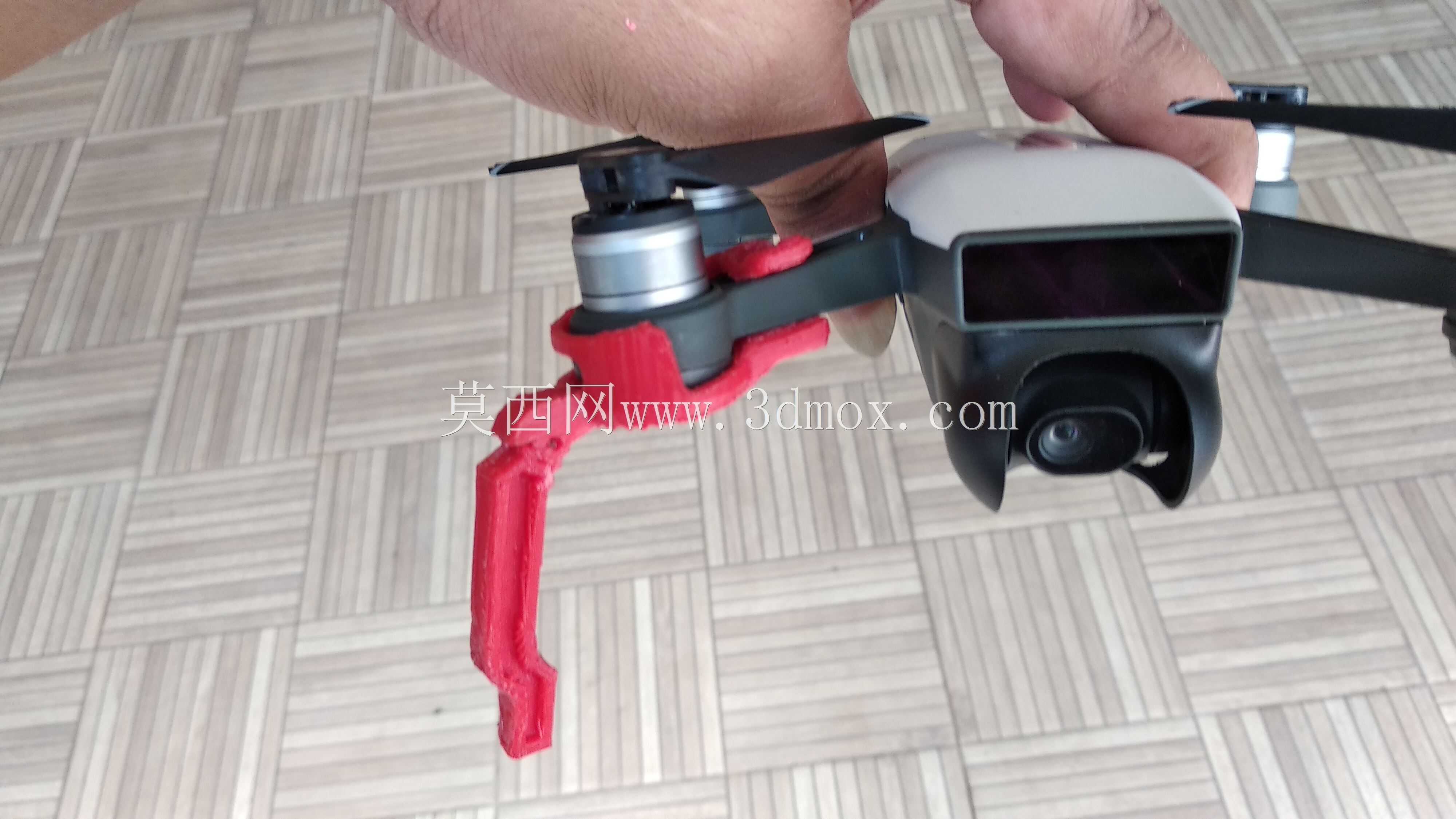

在功能特性上，该机臂采用齿轮啮合的传动折叠结构，折叠与展开过程中通过齿轮组的同步传动，实现四个机臂的动作协同，用户操作时只需扳动单侧机臂即可带动其余机臂同步完成收展动作，无需逐个调整机臂位置，操作便捷度大幅提升。机臂展开到位后通过结构限位实现位置锁止，无需额外设置锁扣结构即可保障飞行过程中机臂不会发生意外收拢，结构可靠性更强；着陆支撑结构集成在机臂下部，展开后自然形成支撑点位，无需额外加装起落架即可实现平稳着陆，进一步降低整机的结构重量。

设计思路上，整体围绕“便携优先、性能够用”的核心原则展开，首先确定折叠后的收纳边界，确保收拢后整机外轮廓无突出结构，可轻松放入小型背包甚至外套口袋中；其次对机臂的受力路径进行优化，将承载受力点集中在机臂与机身的连接转轴位置，配合齿轮组的啮合受力，分散飞行过程中的载荷，避免局部应力集中导致的结构损坏。外形尺寸方面，机臂展开后相邻电机轴的中心距满足螺旋桨旋转的安全间隙要求，预留足够的安全距离避免桨叶擦碰；收拢状态下机臂完全贴合机身侧面，整体收纳尺寸较固定机臂方案缩小近60%，安装边界上，机臂与机身的连接采用标准化的转轴接口，电机安装位匹配常用的微型无刷电机安装孔距，可直接适配同规格的动力组件，无需额外进行转接改装，结构通用性较强。
