Nema14规格步进电机结构设计

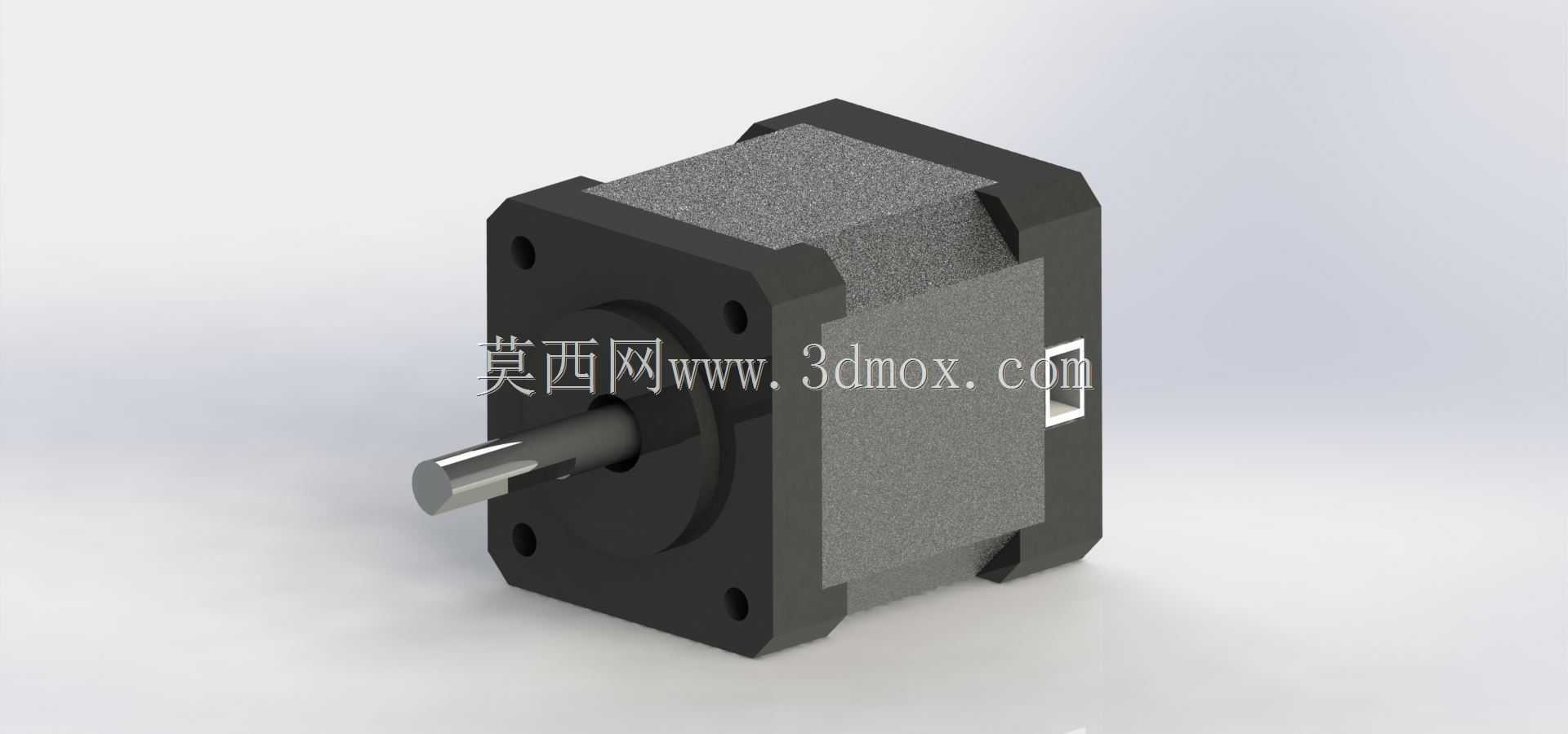

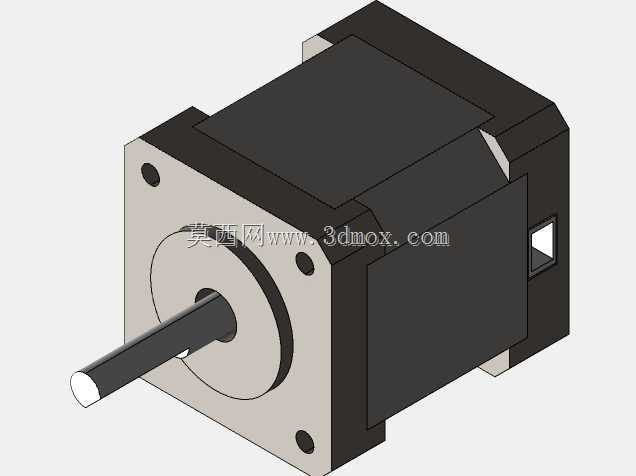

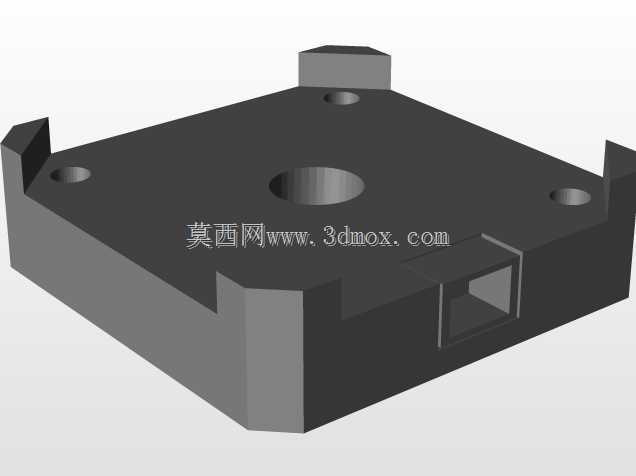

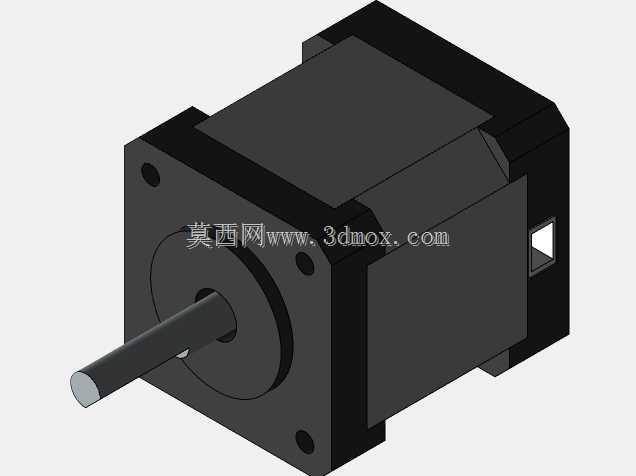

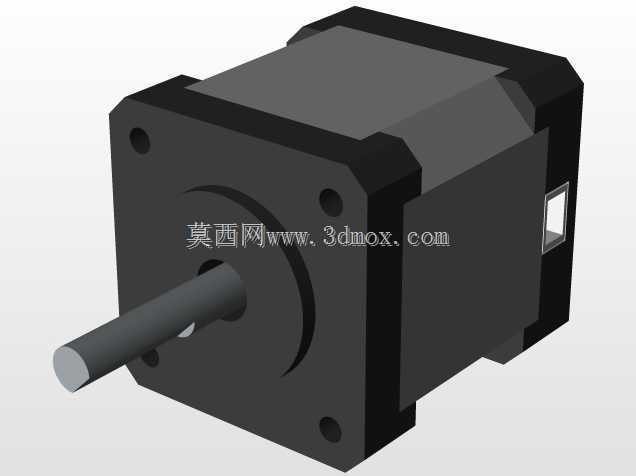

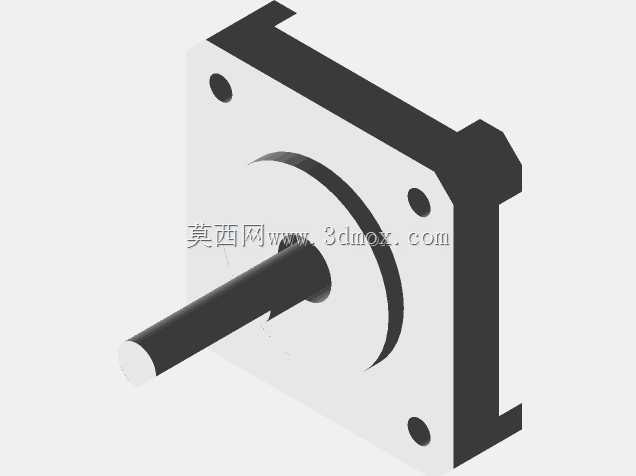

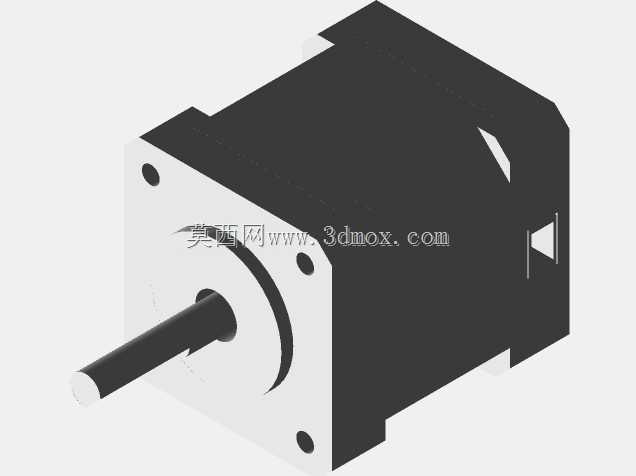

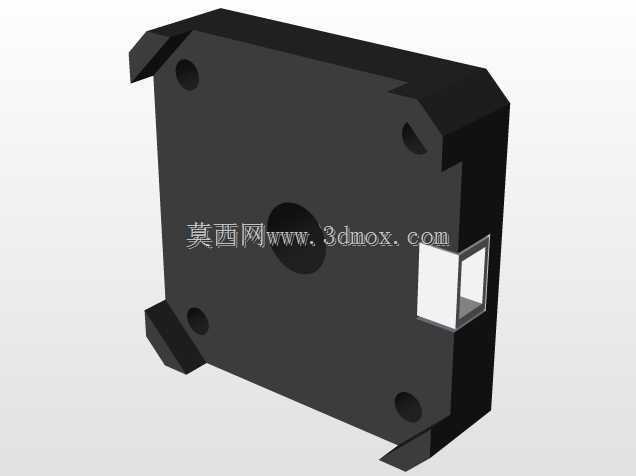

这款Nema14规格步进电机，是小型自动化传动场景中常用的开环控制动力元件，广泛适配桌面级3D打印机进给轴、小型桌面雕刻机Z轴升降模组、实验室精密液体分配泵驱动、小型光学检测设备位移滑台、便携自动化分拣机构的动力输出端，在对安装空间有严格限制、同时需要精准角度控制的轻载传动场景中，能够稳定完成位置指令输出，无需额外加装复杂的位置反馈装置即可实现较高精度的步距角控制，大幅降低小型自动化设备的整体搭建成本。从实际使用功能来看，该款步进电机通过接收脉冲信号转换为对应角位移输出，每接收一个脉冲信号就会转动固定的步距角度，具备优秀的低速扭矩输出特性，不会出现普通直流电机低速运行时的抖动与扭矩衰减问题，能够直接连接负载丝杆、同步轮完成直线传动，也可搭配减速齿轮组适配需要更大输出扭矩的轻载传动场景，运行过程中转速仅与脉冲频率挂钩，控制逻辑简单可靠，适配市面上绝大多数通用步进电机驱动板，无需定制化驱动程序即可快速接入设备控制系统。在设计思路上，这款电机采用方形端盖安装结构，主体外壳做了分层设计，前端安装法兰预留四个标准安装孔位，输出轴采用D型切面设计，能够与配套的联轴器、同步轮实现无相对滑动的紧密配合，避免传动过程中出现空程误差影响定位精度；后端预留接线端位置，方便用户快速连接驱动线路，外壳的方形结构既能够在安装时快速定位，也能在密集排布的设备内部更好地利用安装空间，不会出现圆形电机安装时的角度偏转问题。从安装边界来看，该款Nema14步进电机的法兰安装尺寸符合行业通用的14系列步进电机标准，安装孔位间距、输出轴直径、轴伸长度都遵循通用规格，用户在替换同规格电机时无需重新设计安装支架，也不用调整传动部件的配合尺寸；电机主体长度适配轻载场景的扭矩需求，整体重量较轻，不会给移动滑台带来额外的负载负担，外壳的散热结构能够保证电机在额定转速下长时间运行时不会出现过热退磁问题，兼顾了安装便利性、运行稳定性与控制精度的多重需求，用户也可以根据自身设备的实际负载情况，在三维设计环境中调整对应实体尺寸，快速适配不同的安装空间要求。
