X-Carve雕刻机DIY集成控制电箱结构

这款DIY集成控制电箱，主要面向桌面级X-Carve雕刻机的个人DIY改装、小型加工工坊自用场景打造，核心用途是将雕刻机运行所需的主控单元、驱动模块、供电组件、操作控件全部整合到独立封闭箱体内，解决零散电控元件外露带来的布线杂乱、积灰受潮、误碰损坏、操作分散的痛点，让雕刻机的电控系统具备更高的集成度与防护性，同时简化日常操作与后期维护流程。

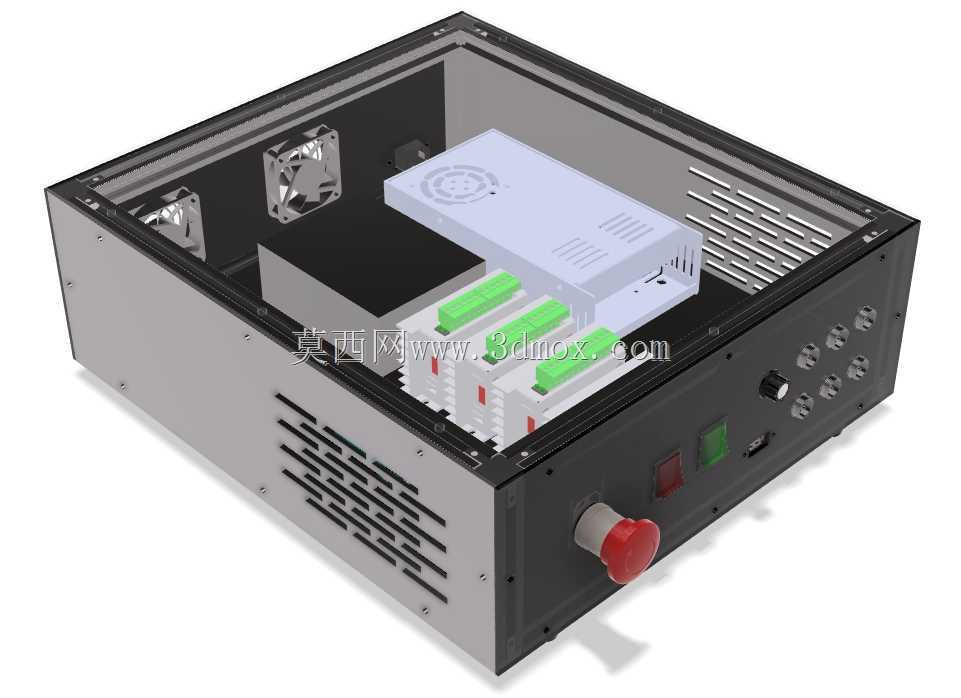

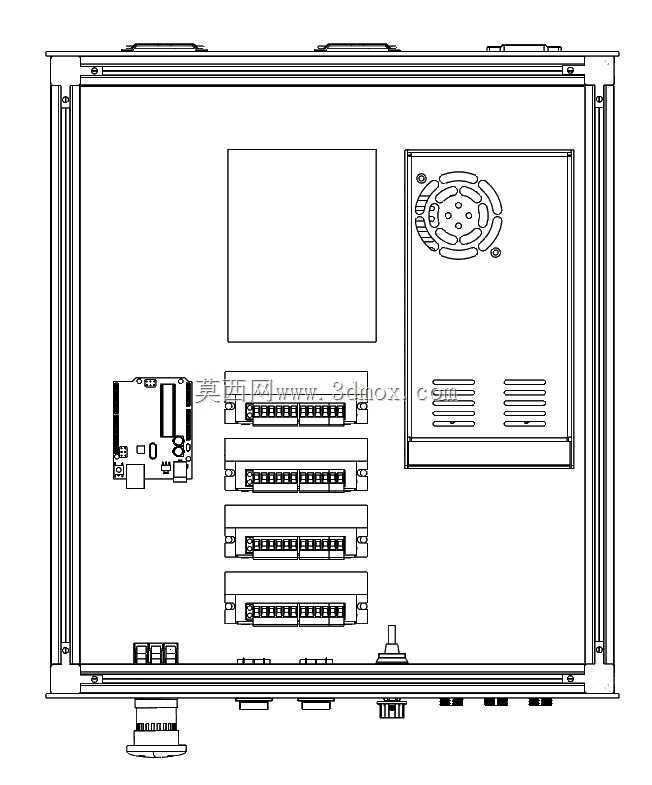

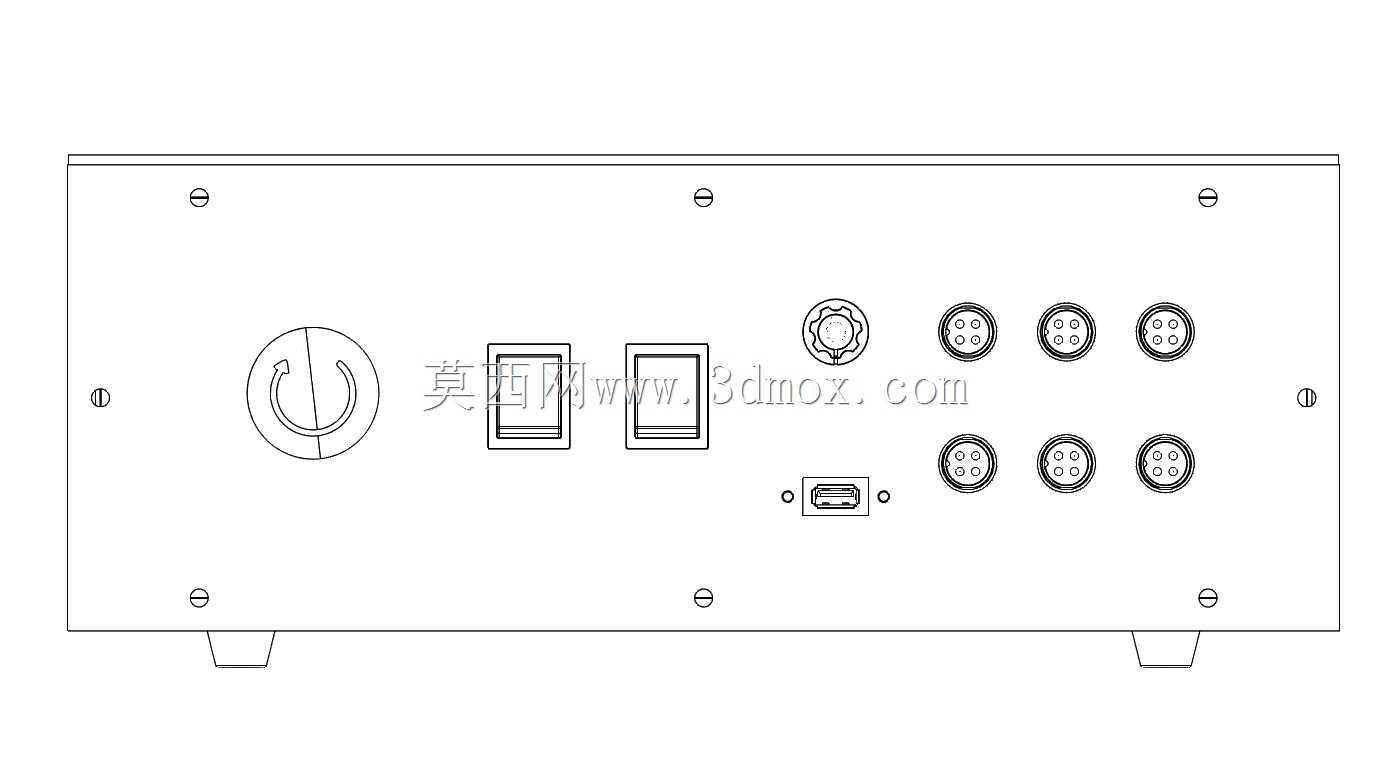

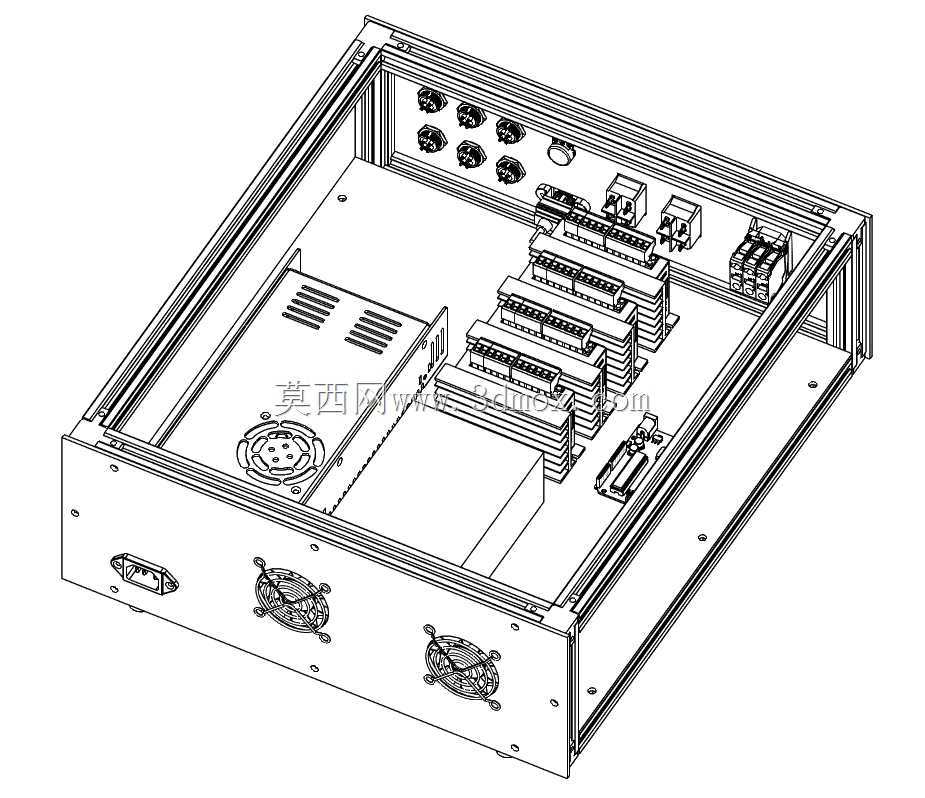

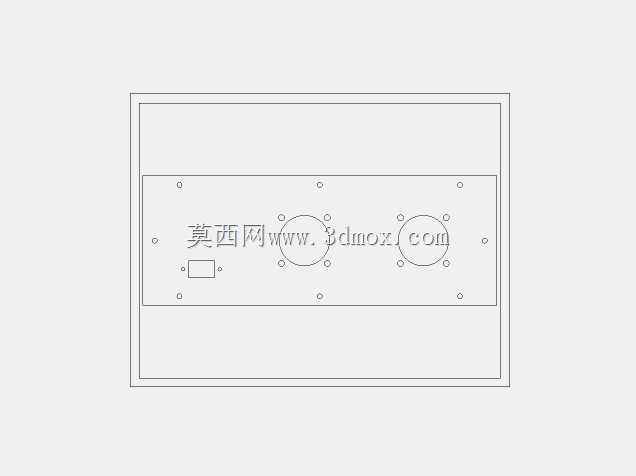

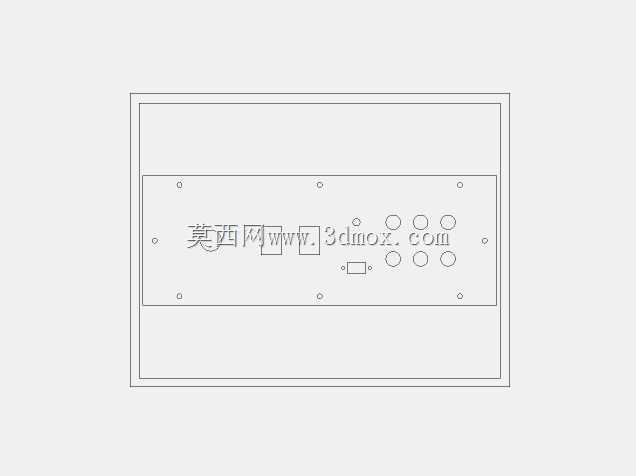

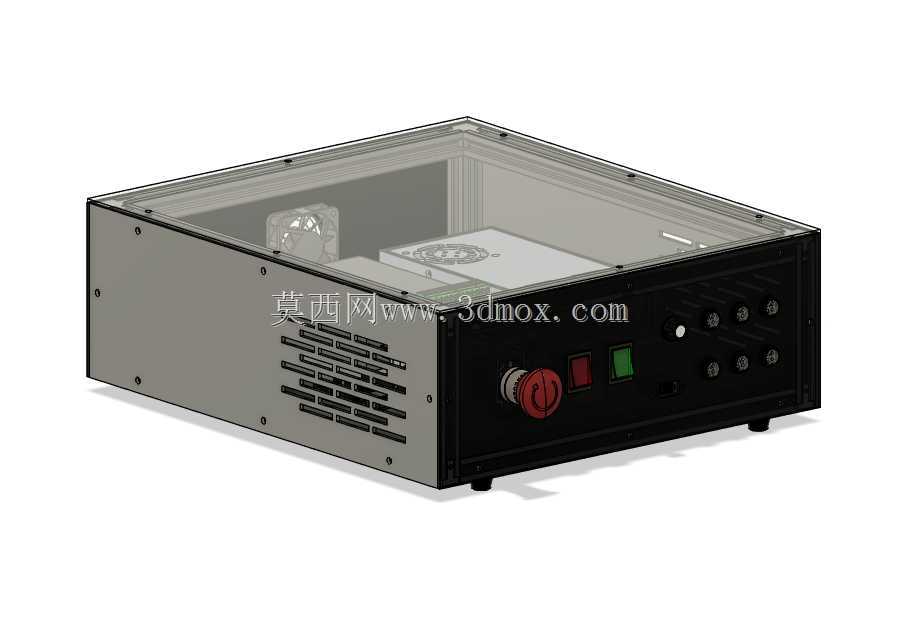

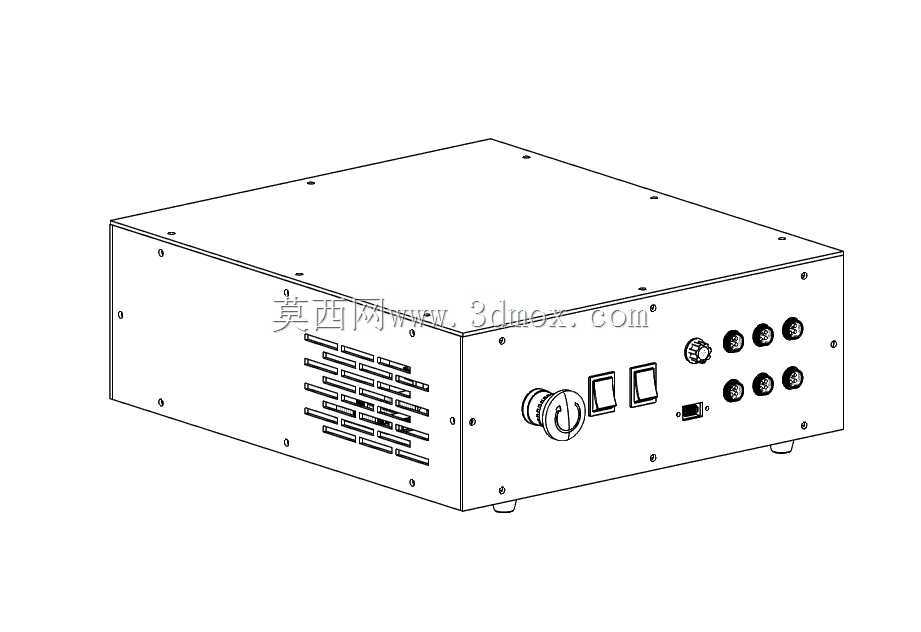

从功能特性来看，箱体正面集成了醒目的红色急停按钮，可在加工出现异常时第一时间切断控制回路，最大程度规避加工风险；配套设置的功能开关与状态指示灯，能让操作人员快速掌握设备通电、运行的实时状态，无需打开箱体即可完成基础启停操作。箱体侧面预留多组标准化外接接口，可直接对接雕刻机的步进电机、主轴单元、限位开关等外设，接口排布规整有序，避免多线缆插接时出现错插、干涉问题。箱体内部设置了独立的元件安装分区，驱动模块、主控板、供电单元各自拥有固定安装位，元件之间预留充足的走线空间与散热间隙，避免不同功能模块工作时产生电磁干扰，保障控制信号传输稳定。

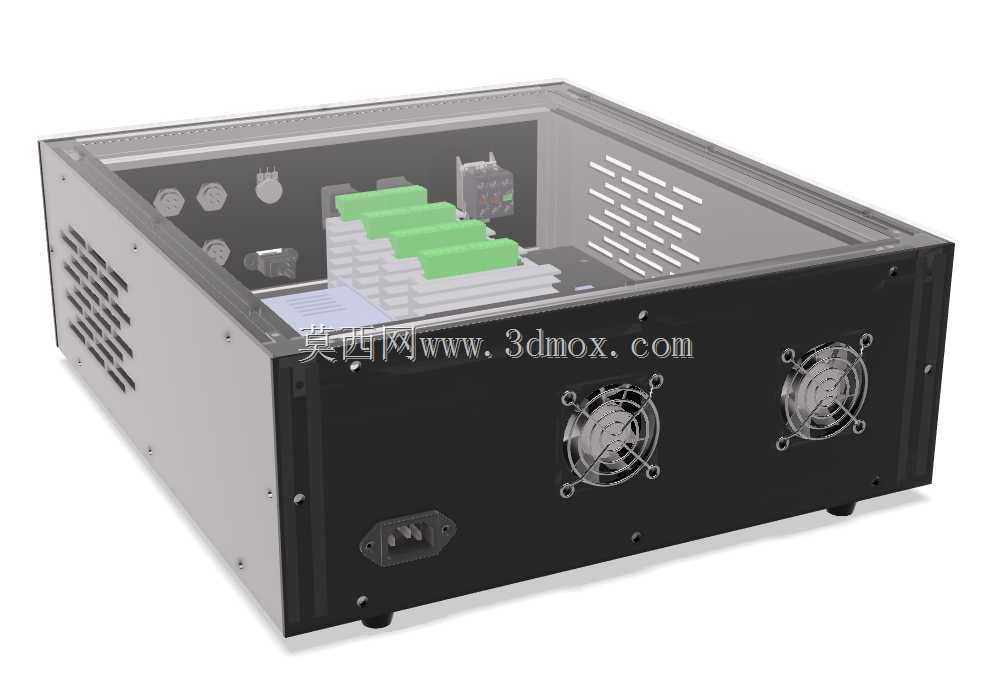

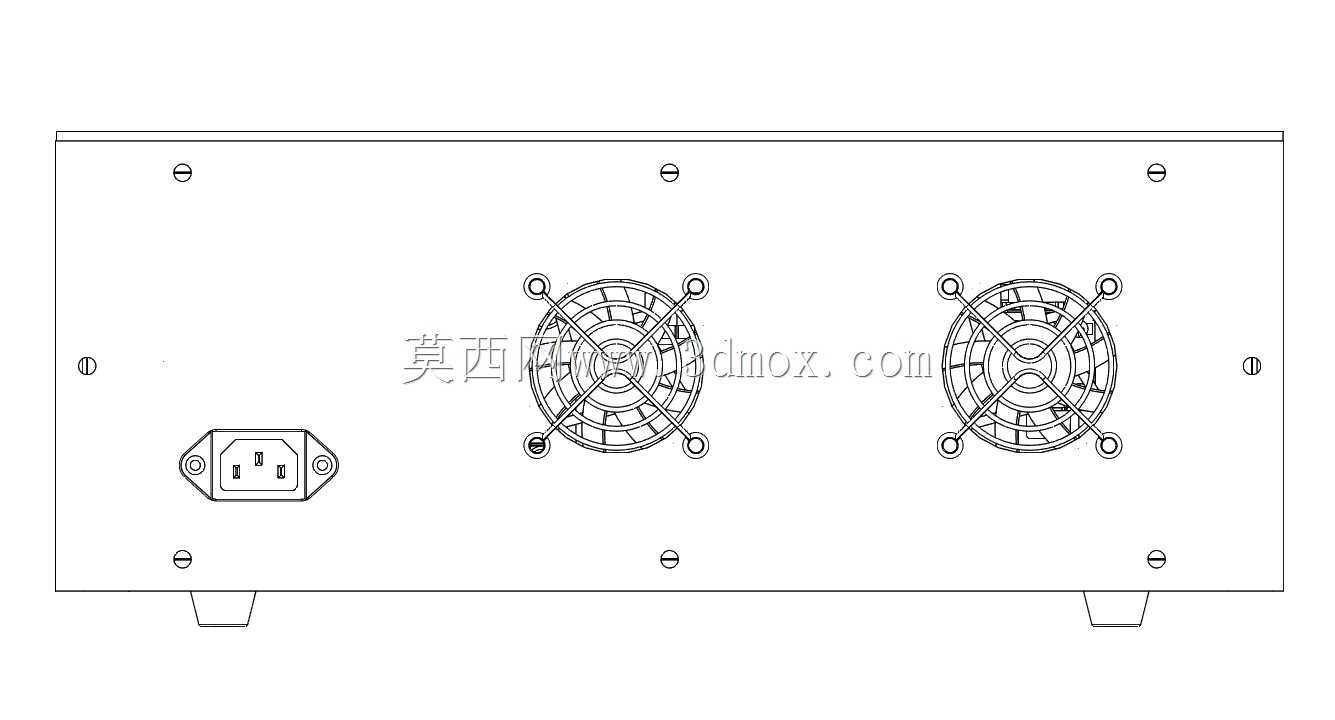

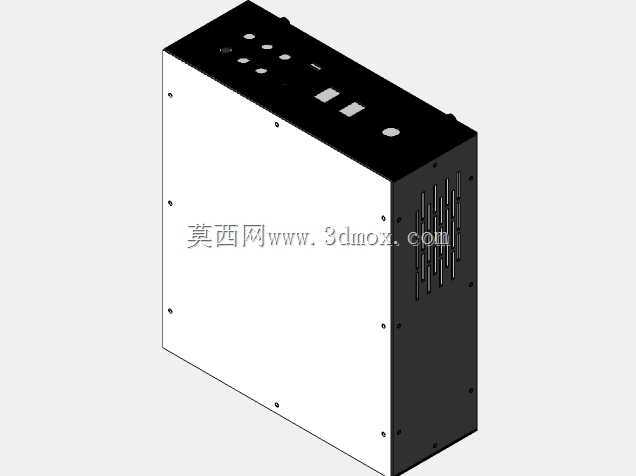

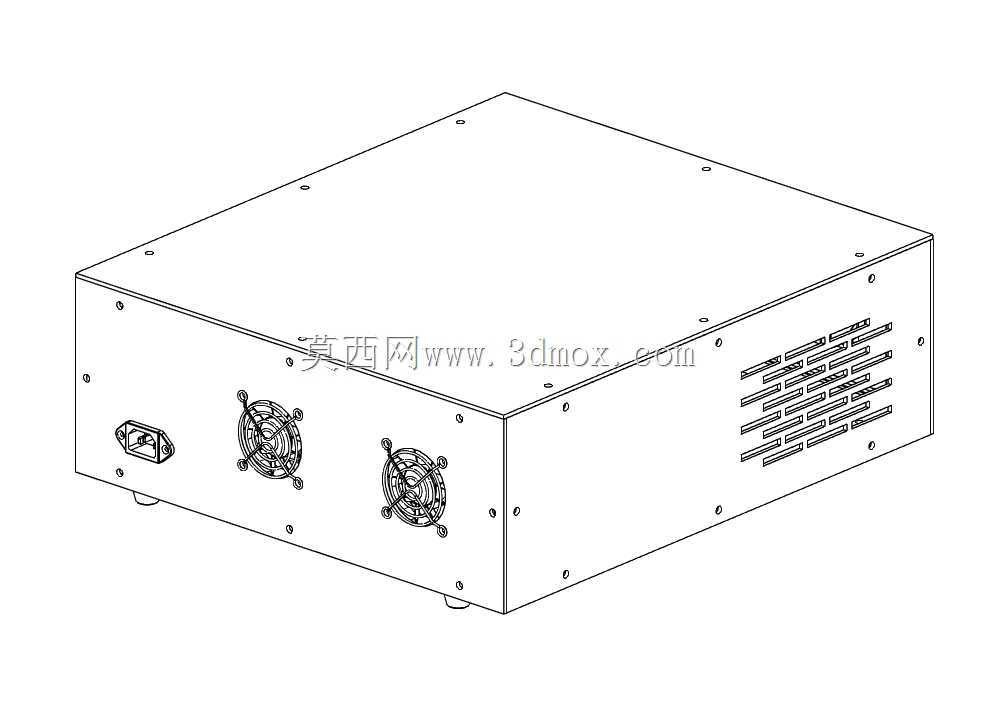

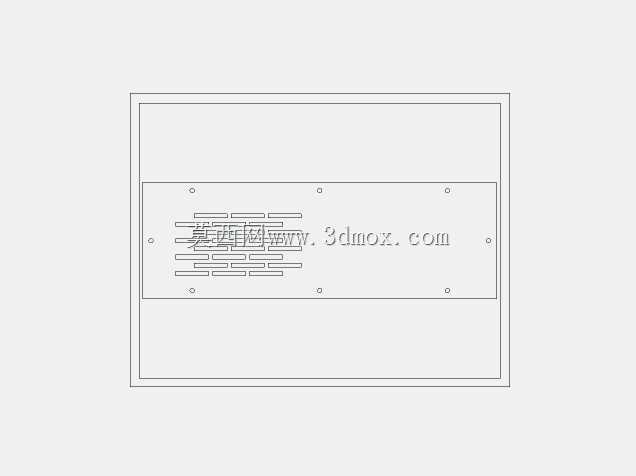

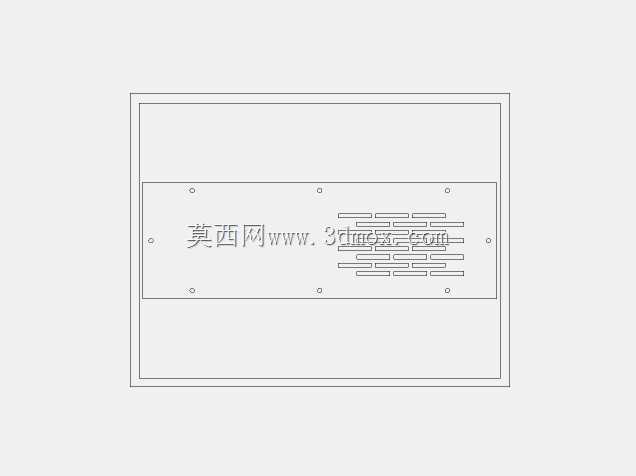

设计思路上，这款电箱优先兼顾DIY用户的组装便利性与使用实用性，箱体采用拼接式钣金结构，无需复杂专用工装即可完成组装拆卸，方便用户根据自身需求调整内部元件布局；箱体侧壁与对应发热元件的位置开设了多组通风格栅，同时预留了散热风扇的安装位，可形成稳定的内部风道，将驱动模块、供电单元长时间工作产生的热量及时排出，避免箱内积热导致元件性能下降、使用寿命缩短。箱体边角做了钝化处理，避免组装、搬运过程中划伤操作人员，整体结构兼顾刚性与轻量化，既可以独立放置在工作台面，也可通过侧边安装孔固定在雕刻机机架侧面，适配不同的安装场景需求。

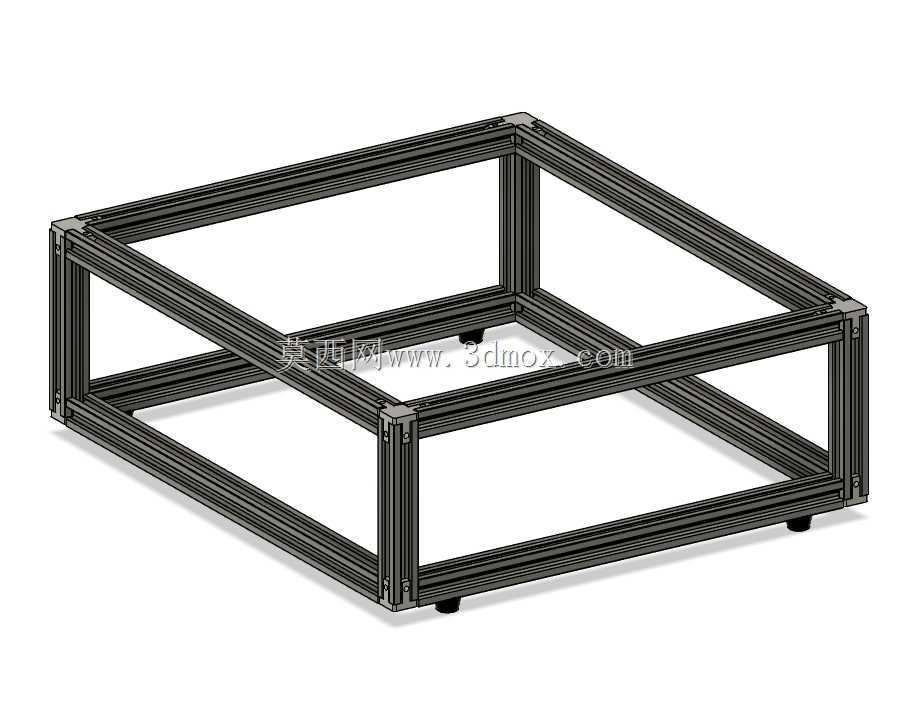

外形尺寸方面，电箱整体规格为386mm×436mm×140mm，内部安装框架适配常用的V-slot铝型材规格，包含130mmV槽型材、390mmV槽型材、340mmV槽型材的标准安装位，安装边界清晰，用户在组装前可根据该尺寸提前规划工作台摆放空间或机架安装位置，无需额外做尺寸适配修改。箱体内部的元件安装位预留了通用安装孔距，可兼容市面上主流的雕刻机主控板、步进驱动模块，方便用户根据自身预算与性能需求选择适配元件，无需对箱体做二次打孔改造，大幅降低DIY电控组装的门槛，让个人用户也能搭建出规整可靠的雕刻机电控系统。
