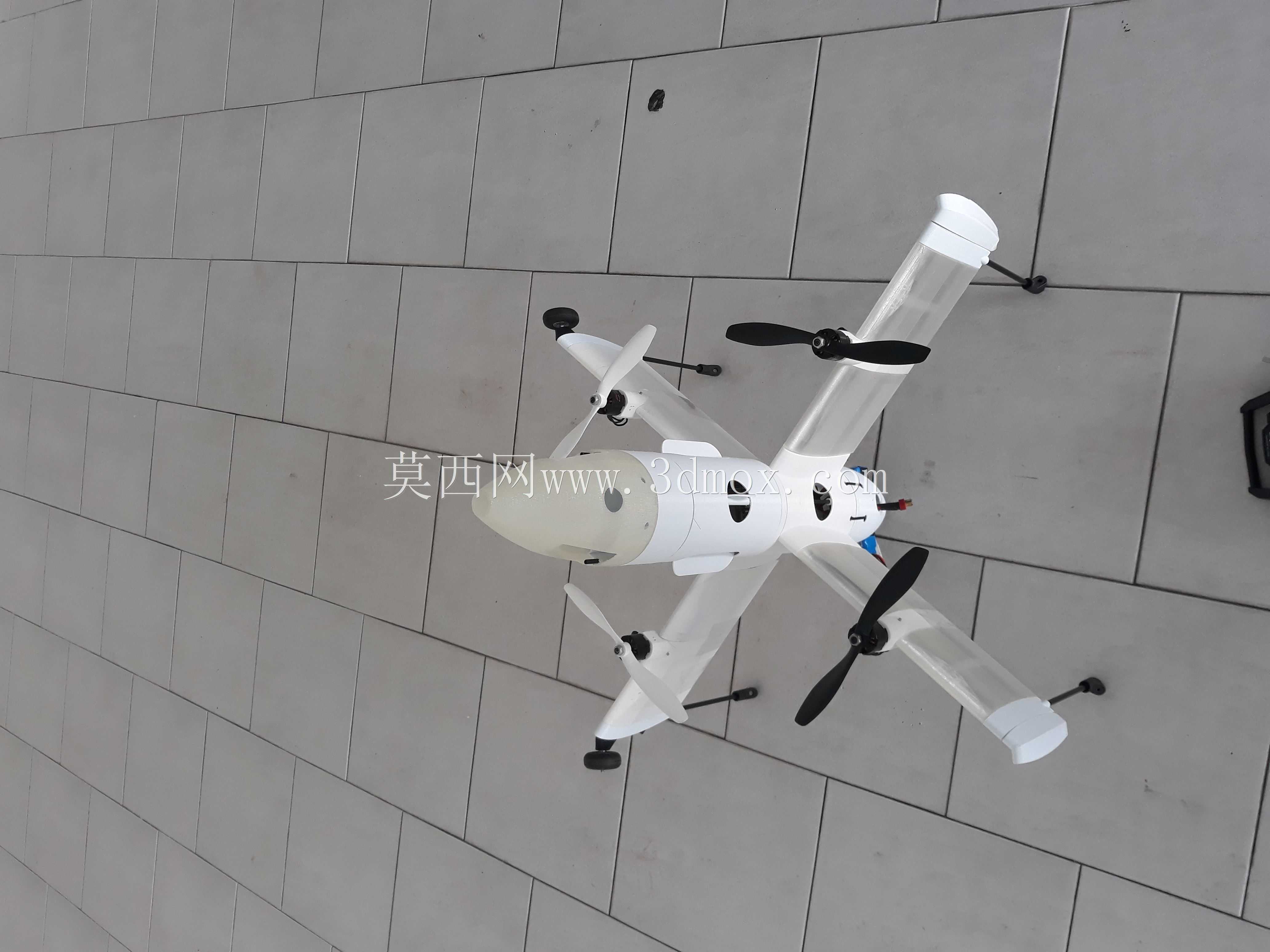

四旋翼垂直起降混合飞行无人机原型

这款混合构型飞行器主要面向低空民用航拍、小范围区域巡检、轻量载荷短途投送场景设计，同时兼顾航模爱好者的DIY改装与飞行验证需求，解决了传统多旋翼无人机续航里程短、巡航速度低，而固定翼飞行器无法垂直起降、对起降场地要求高的痛点。在实际使用中，它既可以在狭小的楼顶、林间空地、舰船甲板等无平整跑道的区域完成垂直起飞与悬停作业，也能在升空后切换至固定翼平飞模式，以更低的能耗实现更远距离的巡航，覆盖更大的作业范围，适配电力线路巡检、河道巡查、农田植保测绘等多种需要兼顾定点悬停与长距离移动的作业场景。

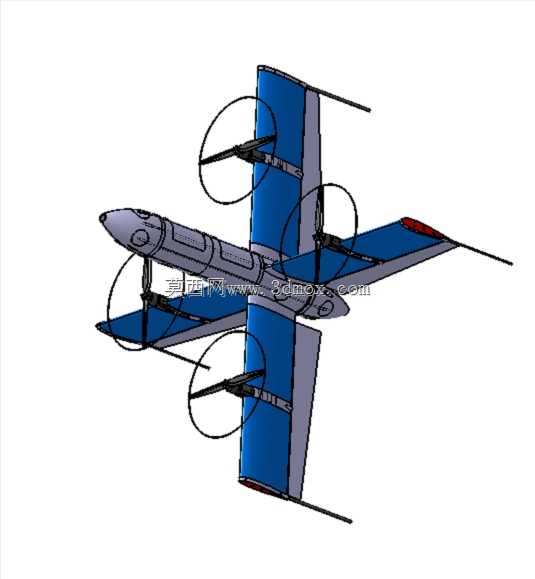

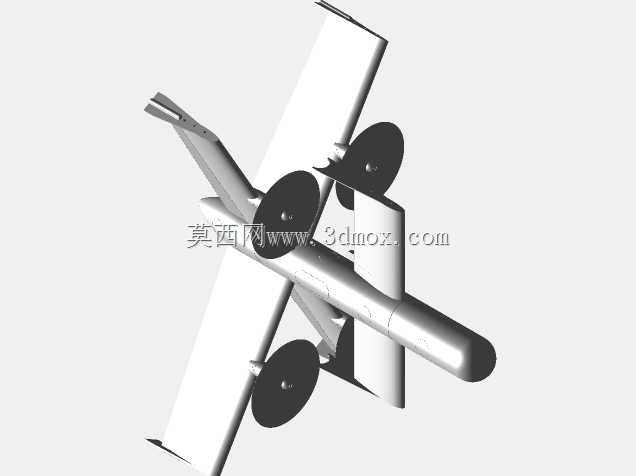

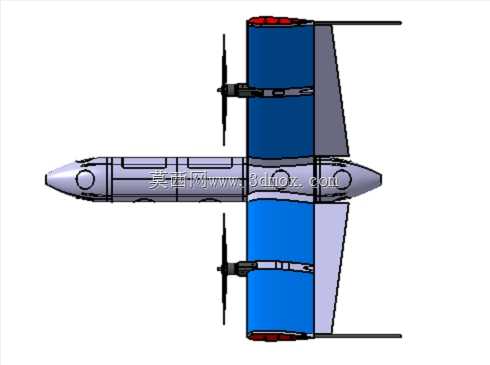

功能设计上，该构型采用四旋翼加固定翼的融合布局，四组旋翼分别布置在固定翼的翼面延伸结构上，垂直起降阶段依靠四旋翼提供升力与姿态控制，无需额外的跑道滑跑；当爬升到预定高度、飞行速度达到固定翼升力阈值后，可逐步过渡到固定翼飞行模式，此时旋翼可根据控制逻辑调整动力输出，依靠机翼产生的升力维持飞行高度，大幅降低动力系统的能耗，提升整体续航时长。机身采用流线型纺锤体设计，有效降低平飞阶段的空气阻力，机翼选用高升阻比的平直翼构型，兼顾低速飞行的升力表现与平飞阶段的稳定性，尾端延伸的尾撑结构搭配垂尾与平尾，保障固定翼飞行阶段的航向与俯仰稳定性。

设计思路上，整体结构优先考虑轻量化与3D打印加工的适配性，所有结构件均采用薄壁加筋的设计方式，在保证结构强度足以承受飞行过程中的气动载荷与起降冲击的前提下，尽可能降低整机重量，提升有效载荷占比。旋翼安装位与机翼主体采用一体化集成设计，减少额外的连接结构，降低装配复杂度与结构重量，同时预留了标准的飞控、电池、动力系统安装仓位，各个功能模块的安装边界清晰，方便使用者根据自身需求选配不同规格的动力套装与航电设备，也便于后期的维护与零部件更换。整机尺寸控制在小型无人机范畴，翼展与机身长度均适配常规桌面级3D打印机的成型尺寸，无需拆分过大的结构件即可完成打印制作，打印完成后仅需简单的胶合与螺丝紧固即可完成整机装配，大幅降低了制作门槛。

安装边界方面，机身内部的电池仓、飞控安装位均预留了通用的安装孔位与走线空间，可适配市面上主流的小型无人机飞控、电调与锂电池规格，旋翼电机的安装座支持常见的小型无刷电机安装孔距，无需额外改装即可直接装配，机翼与机身的连接采用定位卡扣加螺丝紧固的方式，既保证连接强度，也可快速拆卸方便运输与收纳。
