桌面级小型三轴数控绘图作业装置

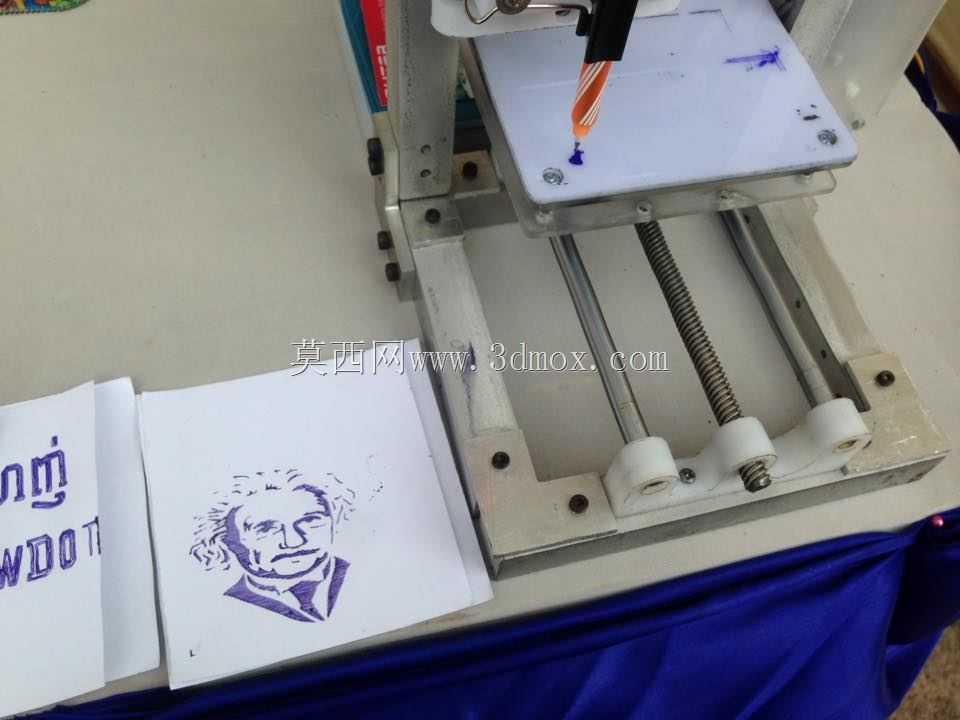

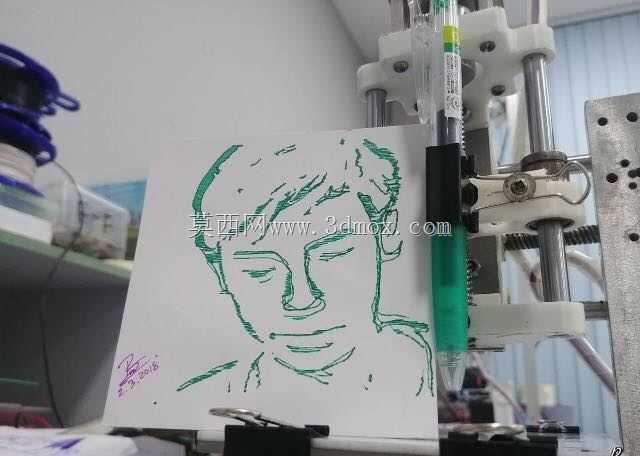

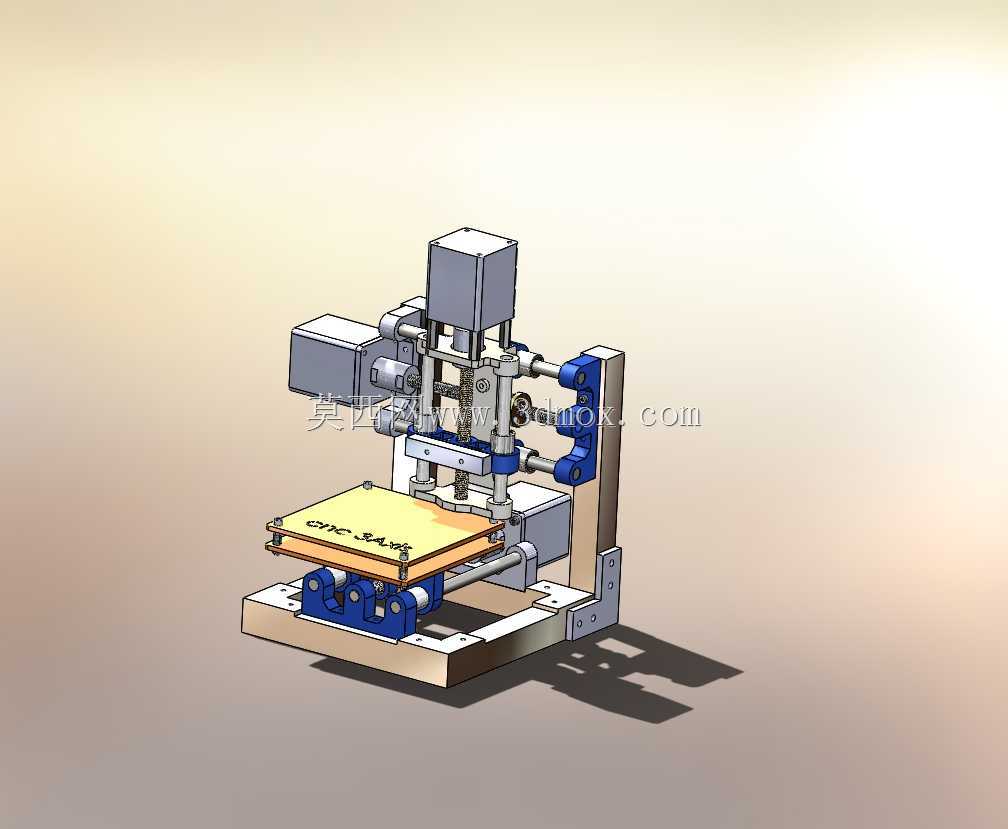

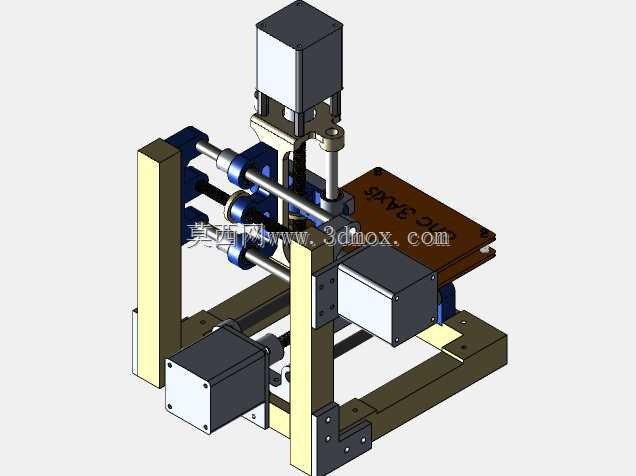

这款桌面级小型三轴数控绘图装置，主要面向个人创客、小型教学实训场景以及手工创意工作室的轻量化绘图作业需求，能够替代人工完成重复性、高精度的平面图案绘制工作，在中小学科创教育、个人DIY创作、小型文创产品打样场景中有着极高的适配性，无需占用大面积作业空间，普通书桌台面即可完成部署使用。设备整体采用龙门式三轴传动架构，X轴负责绘图头的横向水平移动，Y轴承载绘图平台完成纵向进给，Z轴带动绘图执行端完成抬笔、落笔的垂向动作，三个轴体均采用光轴导轨搭配丝杆传动的结构，传动过程顺滑无卡顿，重复定位精度能够满足常规绘图作业的精度要求，不会出现线条偏移、错位的问题。设备的驱动模块全部集成在机架侧边位置，走线布局规整，既避免了传动过程中线路剐蹭干涉，也方便后期对驱动部件进行维护调试，绘图平台采用平整的硬质板材制作，表面预留了固定点位，可以通过磁吸或者压块固定不同厚度的绘图纸张、薄型板材，适配不同材质的绘图介质使用。从设计思路来看，这款设备优先兼顾了结构紧凑性与功能实用性，整体机架采用板材拼接加角码固定的结构，不需要复杂的铸造或者大型机加工件，普通加工条件即可完成全部零部件的制作，装配难度低，用户甚至可以自行采购标准件完成整机组装。设备的外形尺寸控制在极小的范围内，安装边界仅需要预留单台笔记本电脑大小的台面空间即可，整机重量较轻，单人即可完成搬运移位，不需要专门的固定安装工序，放置在平整台面上接通电源即可投入使用。在功能特性上，设备支持接入通用的数控代码指令，用户可以直接将绘制好的矢量图案转换为设备可识别的运动路径，设备即可自动完成全流程的绘图作业，不需要人工值守操作，Z轴的行程预留了足够的调节空间，可以适配不同长度的绘图笔具，更换不同颜色、不同粗细的笔头即可完成多色彩、多线条粗细的图案绘制，也可以根据需求更换为刻刀、点胶头等小型执行端，拓展完成轻量的雕刻、点胶作业。设备的传动部件全部做了限位防护设计，运动到行程端点时会自动触发限位停止，不会出现超程脱轨的问题，日常使用过程中不需要复杂的保养流程，定期给导轨、丝杆添加润滑脂即可长期保持稳定的运行状态，对于没有专业设备维护经验的普通用户也十分友好。
