3D打印机挤出机改进型跃迁就张紧器

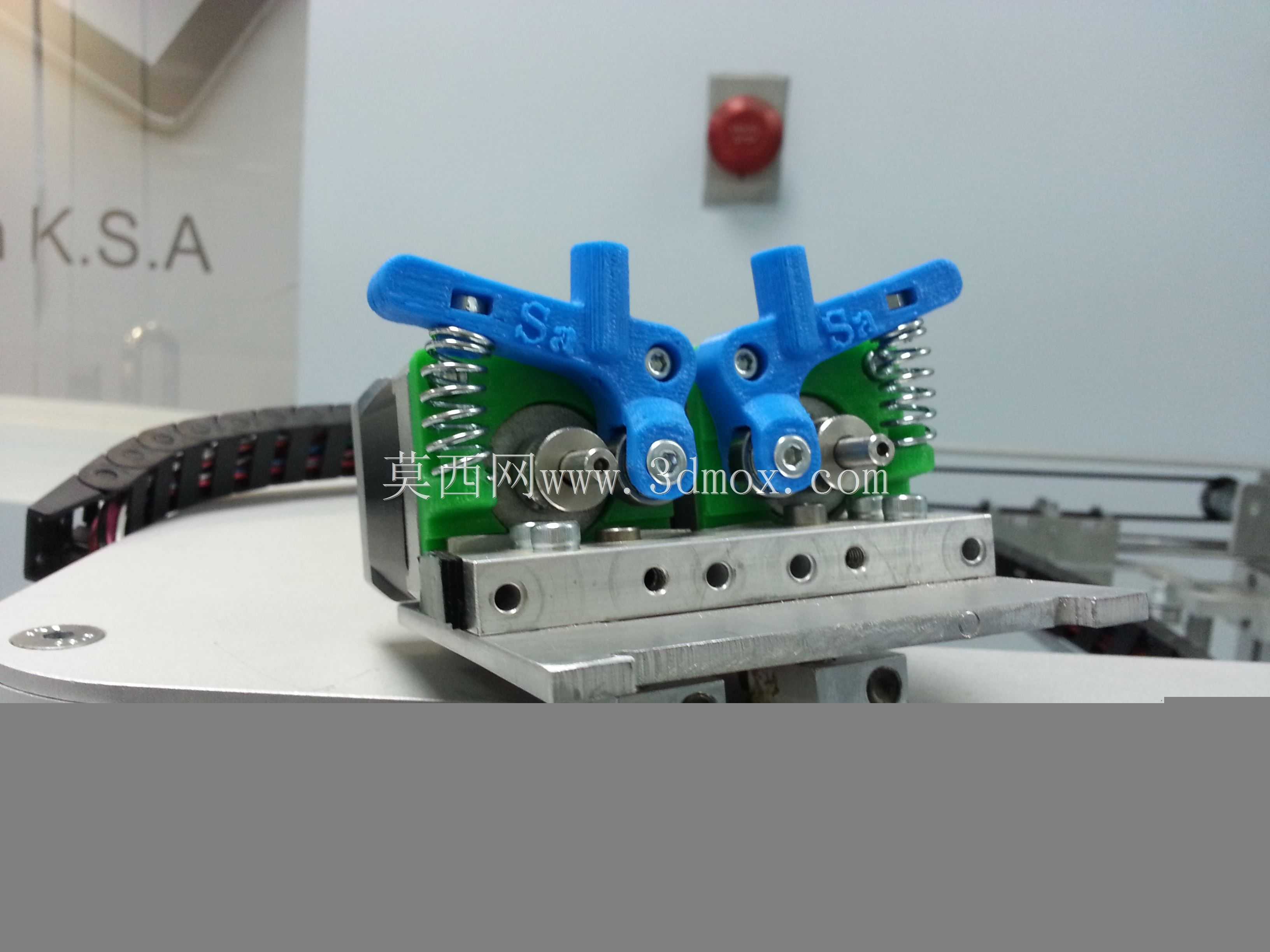

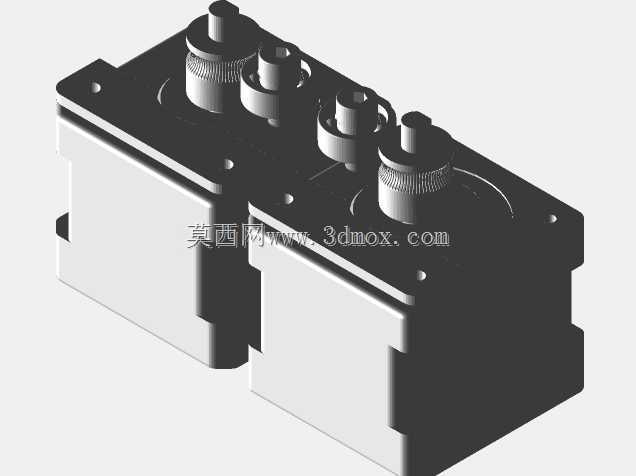

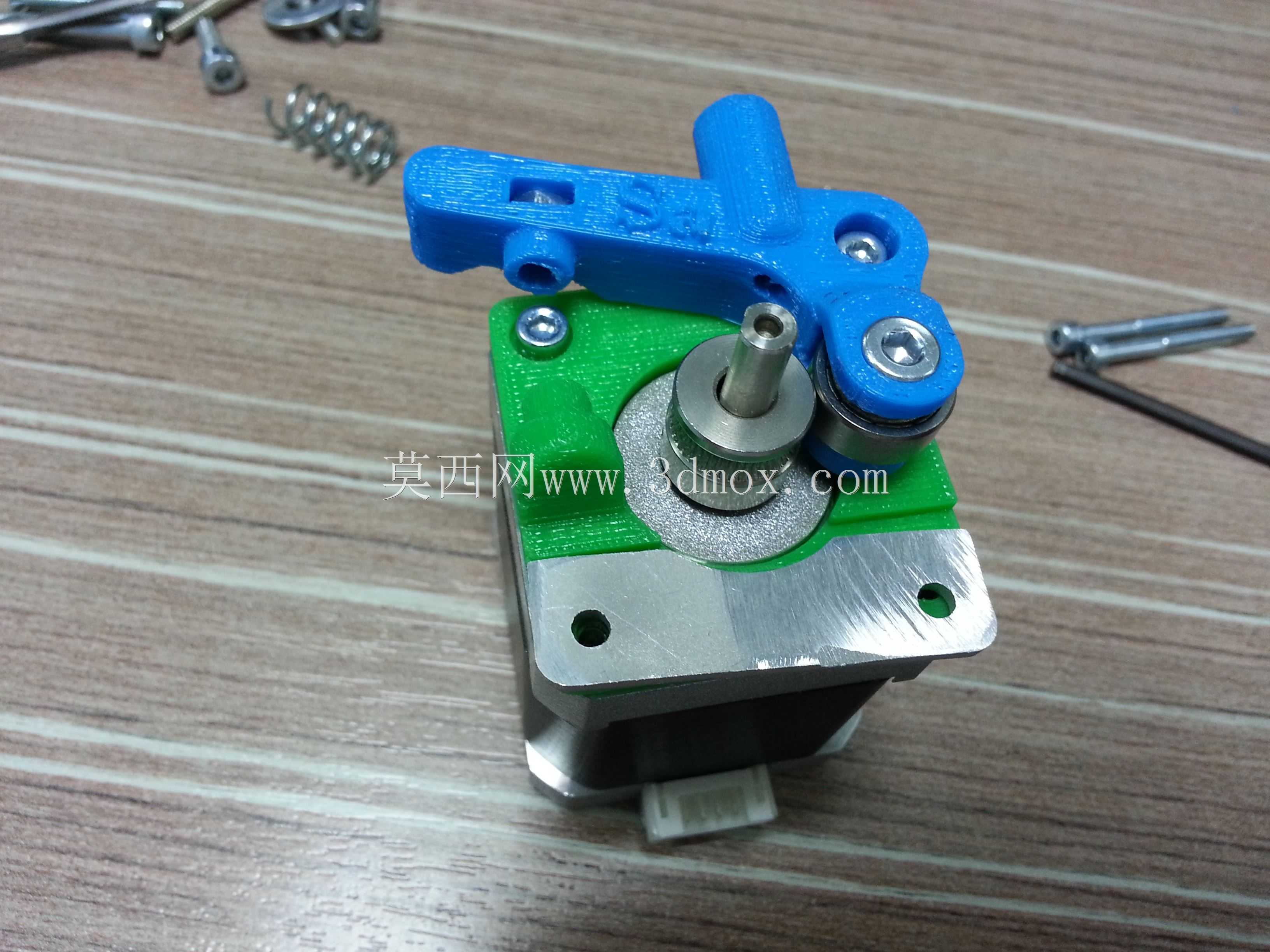

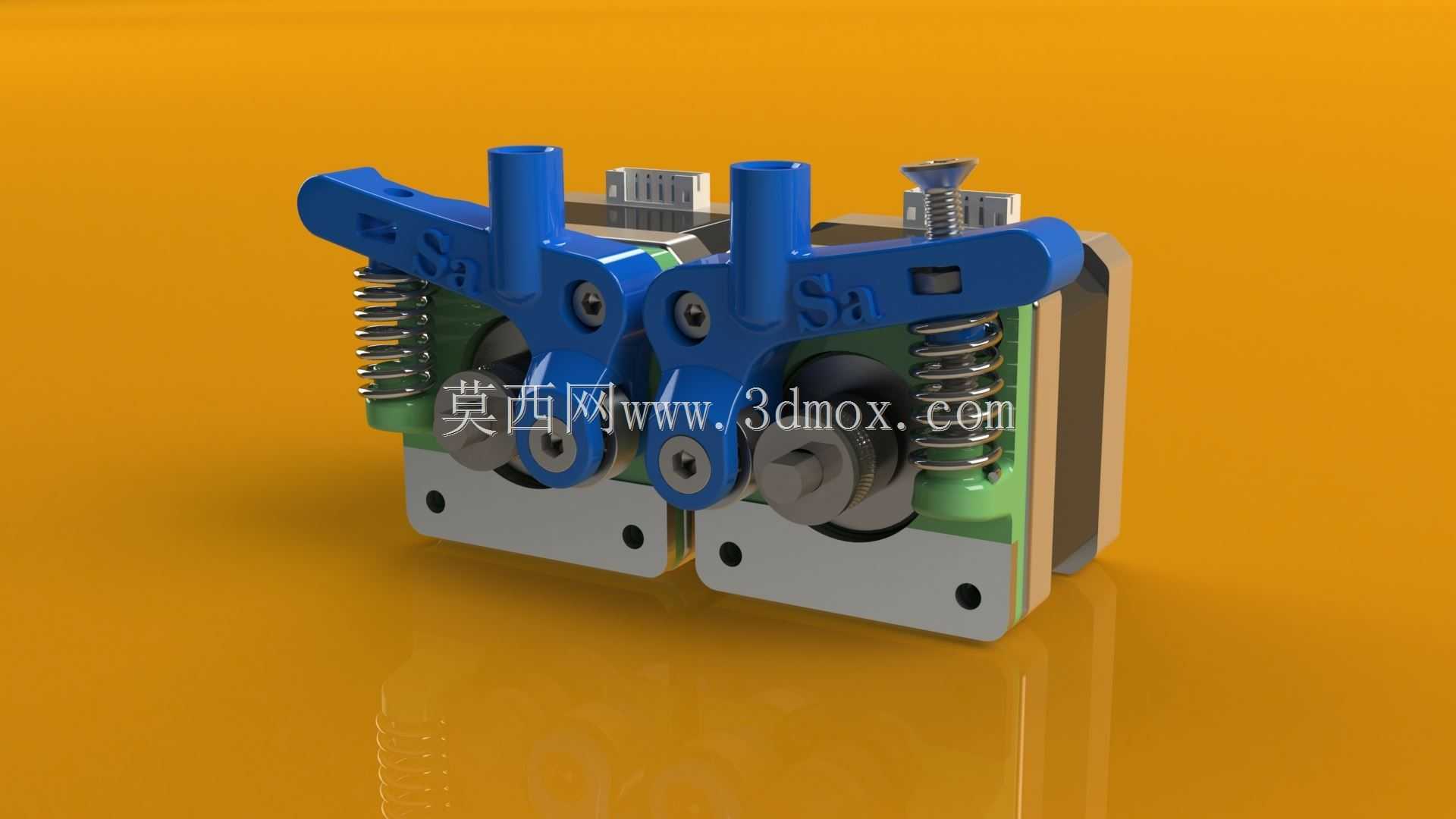

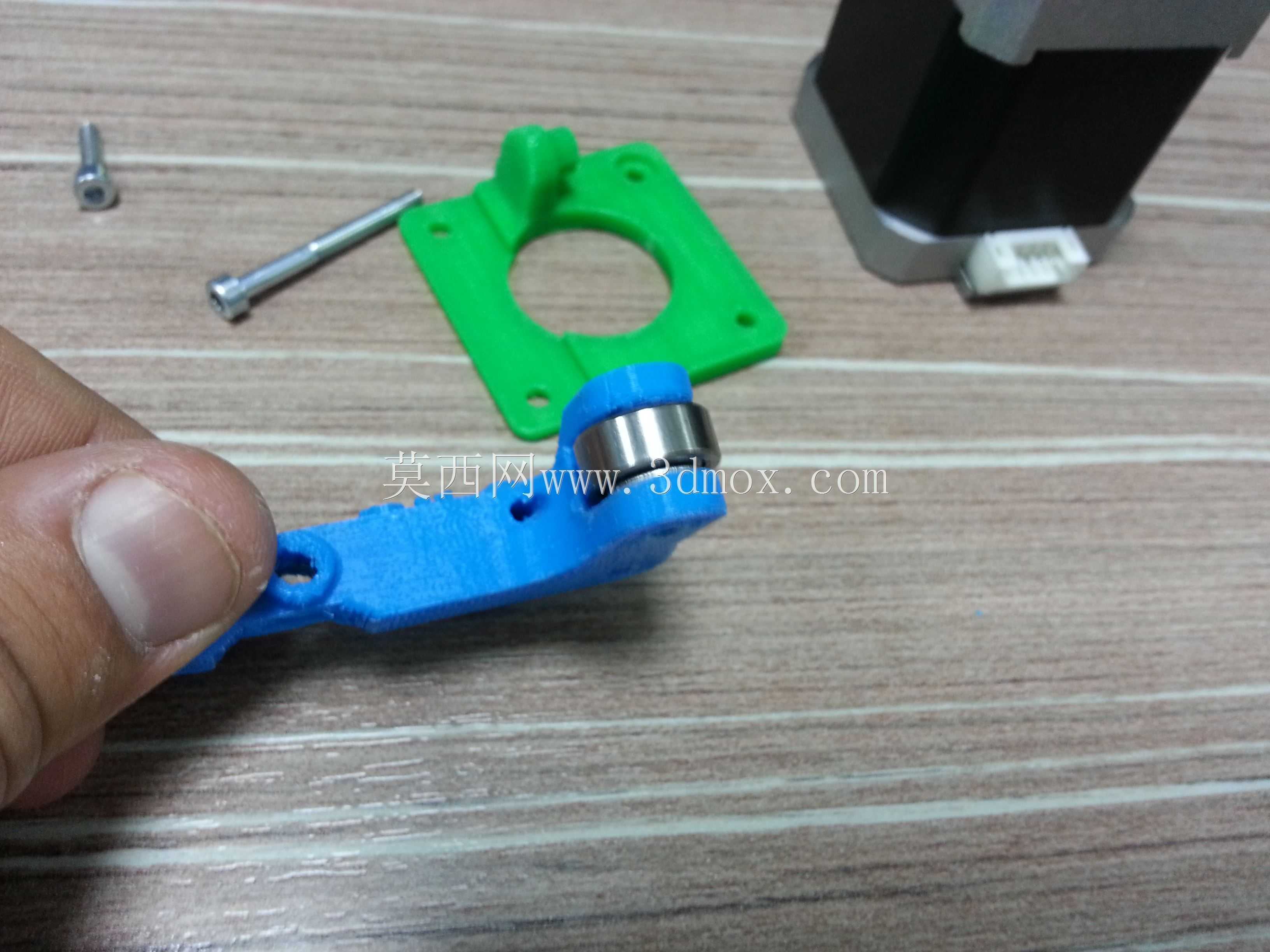

该张紧器是针对桌面级FDM3D打印机挤出送料环节开发的优化部件，主要应用在各类近程、远程挤出结构的3D打印设备上，适配常规1.75mm直径的打印耗材输送场景，解决原有挤出机构在长时间打印、耗材直径公差波动、高速送料工况下容易出现的打滑、送料力度不足、耗材咬合深度不均导致的堵头、断料等行业常见痛点。从实际用途来看，它安装在挤出机的送料路径上，通过弹性张紧结构持续向送料轮施加稳定的夹持压力，保证耗材在进退料过程中始终保持足够的摩擦力，无论是高速打印时的快速送料，还是回抽动作时的精准退料，都能保证送料精度稳定，避免出现层纹不均、缺料漏印的问题。功能特性上采用了双夹持臂对称布局，搭配两组独立的圆柱压缩弹簧提供张紧力，相比单弹簧结构的张紧器，两侧压力输出更均衡，不会出现单侧偏压导致的耗材偏磨、送料轮受力不均的问题；夹持臂上集成的导向槽可以对耗材进入送料轮的角度进行限位，避免耗材弯折卡滞；整体采用模块化的安装底座设计，底座上预留的标准安装孔位可以直接适配多数市售的开源挤出机安装位，不需要额外对原有设备进行打孔改造。设计思路上围绕原有张紧器的缺陷做针对性优化，首先调整了弹簧的劲度系数与预压行程，既保证足够的夹持力不会打滑，又避免压力过大压碎耗材、增大送料电机负载；其次优化了夹持臂的受力支点位置，让张紧力的作用点刚好对准送料轮的咬合中心，减少力臂损耗；同时在结构上做了轻量化处理，在保证结构强度的前提下减少了不必要的实体结构，降低整体运动部件的重量，减少挤出头运动时的惯性负载。外形尺寸上整体采用紧凑化设计，整体宽度控制在60mm以内，高度不超过45mm，安装底座的孔位间距符合通用挤出机的20mm标准安装孔距，安装后不会和挤出端的散热块、喉管、喷嘴等部件产生干涉，也不会额外占用过多的X轴运动空间，适配多数常规尺寸的桌面级3D打印机安装边界，不需要调整原有设备的其他结构布局即可直接替换原有张紧部件。
