DN32规格注塑模具三维结构设计

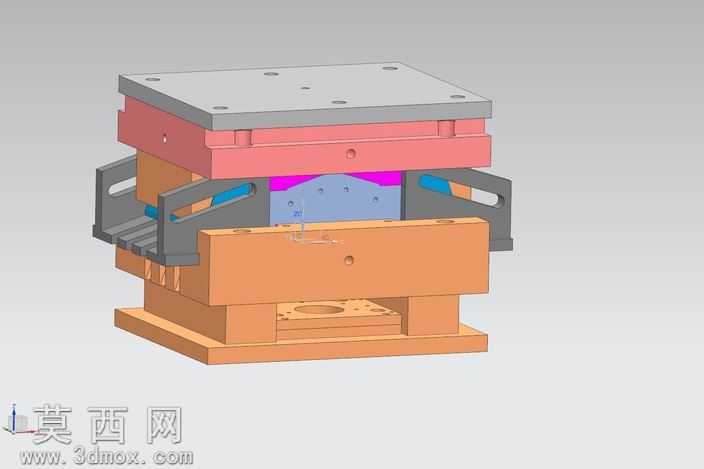

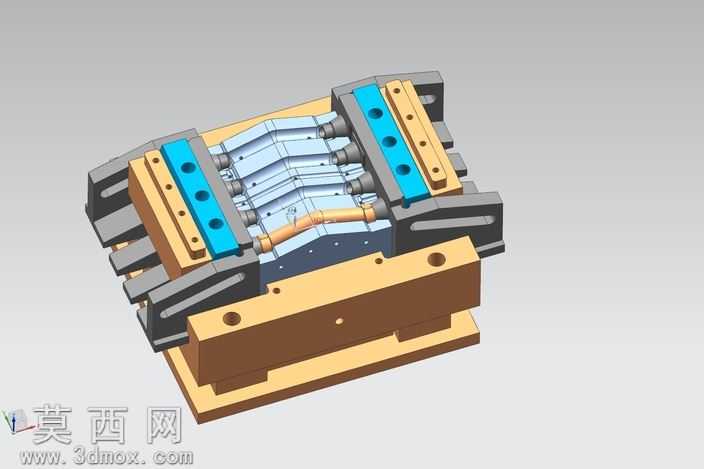

本套模具为DN32规格产品配套的注塑成型模具，整体采用标准模架搭配定制成型镶块的结构进行三维建模设计，建模过程中严格遵循注塑模具设计规范，对各部件的装配公差、配合间隙做了精准的参数化设定，确保各组件装配后无干涉、运动顺畅。模型渲染阶段针对不同模具部件赋予了差异化材质：上下模座采用调质钢材的哑光金属质感，动定模板做了表面精磨的半光泽金属材质表现，成型型腔区域做了镜面抛光的高亮金属效果，侧抽芯滑块、导向部件分别做了发黑处理与硬质合金的材质区分，直观呈现不同部件的功能属性与加工工艺要求。结构设计上，本模具采用两板模基础结构搭配双侧斜导柱侧抽芯机构，针对产品侧面的倒扣特征设计了分体式滑块抽芯结构，开模过程中斜导柱驱动滑块完成侧向分型，避免产品脱模时出现卡滞、拉伤问题；浇注系统采用侧浇口进料形式，流道截面做了圆弧过渡设计，减少熔料充模过程的压力损失，型腔内设置了多组循环冷却水道，水道排布贴合产品轮廓，保证注塑过程中型腔各区域温度均匀，有效缩短成型周期、减少产品翘曲变形风险。脱模机构采用顶针板驱动的圆顶针推出结构，顶针排布位置避开产品外观面与装配配合面，保证推出过程受力均匀，避免顶白、顶穿缺陷。整套模型完整还原了模具从定模座板、定模板、动模板、支承板、顶针板到动模座板的全层级装配关系，对紧固螺丝、导向导柱、复位弹簧、定位圈等标准件都做了精细化建模，清晰展现了注塑模具合模、充模、冷却、开模、抽芯、脱模的全流程动作逻辑，可用于模具结构教学、注塑工艺分析以及实际生产前的结构验证参考。
