紧凑型轨迹方程摆线针轮传动结构

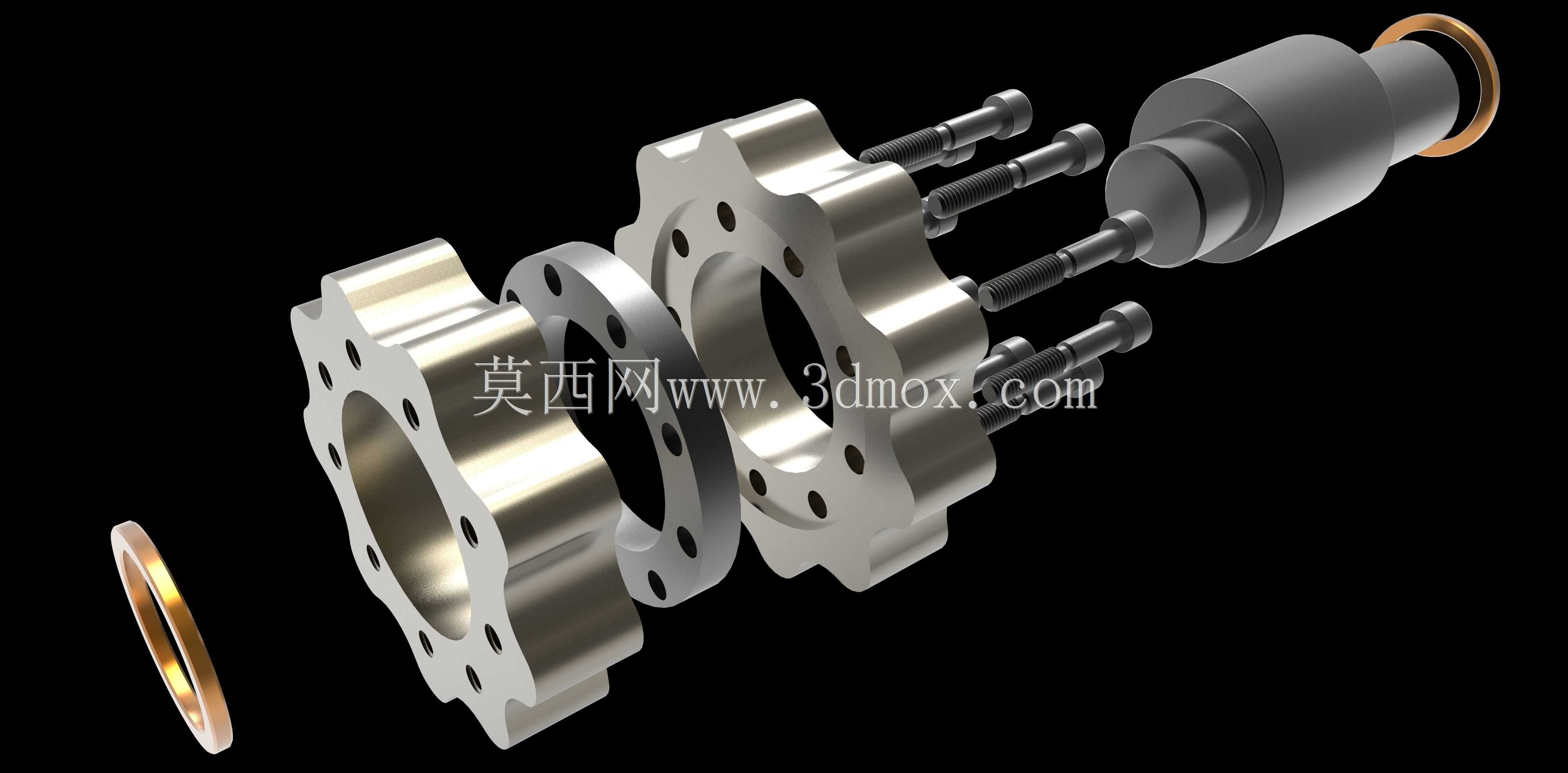

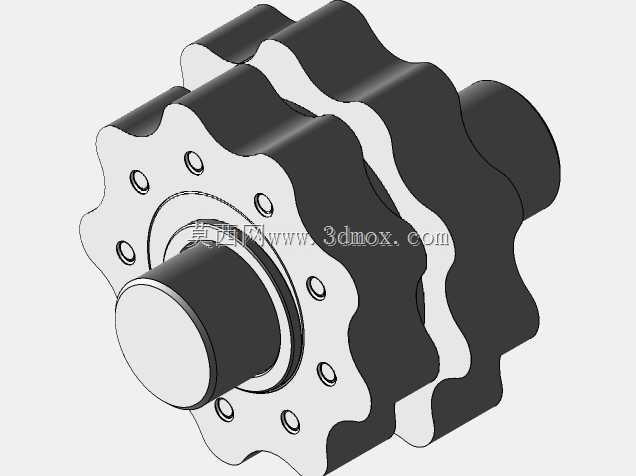

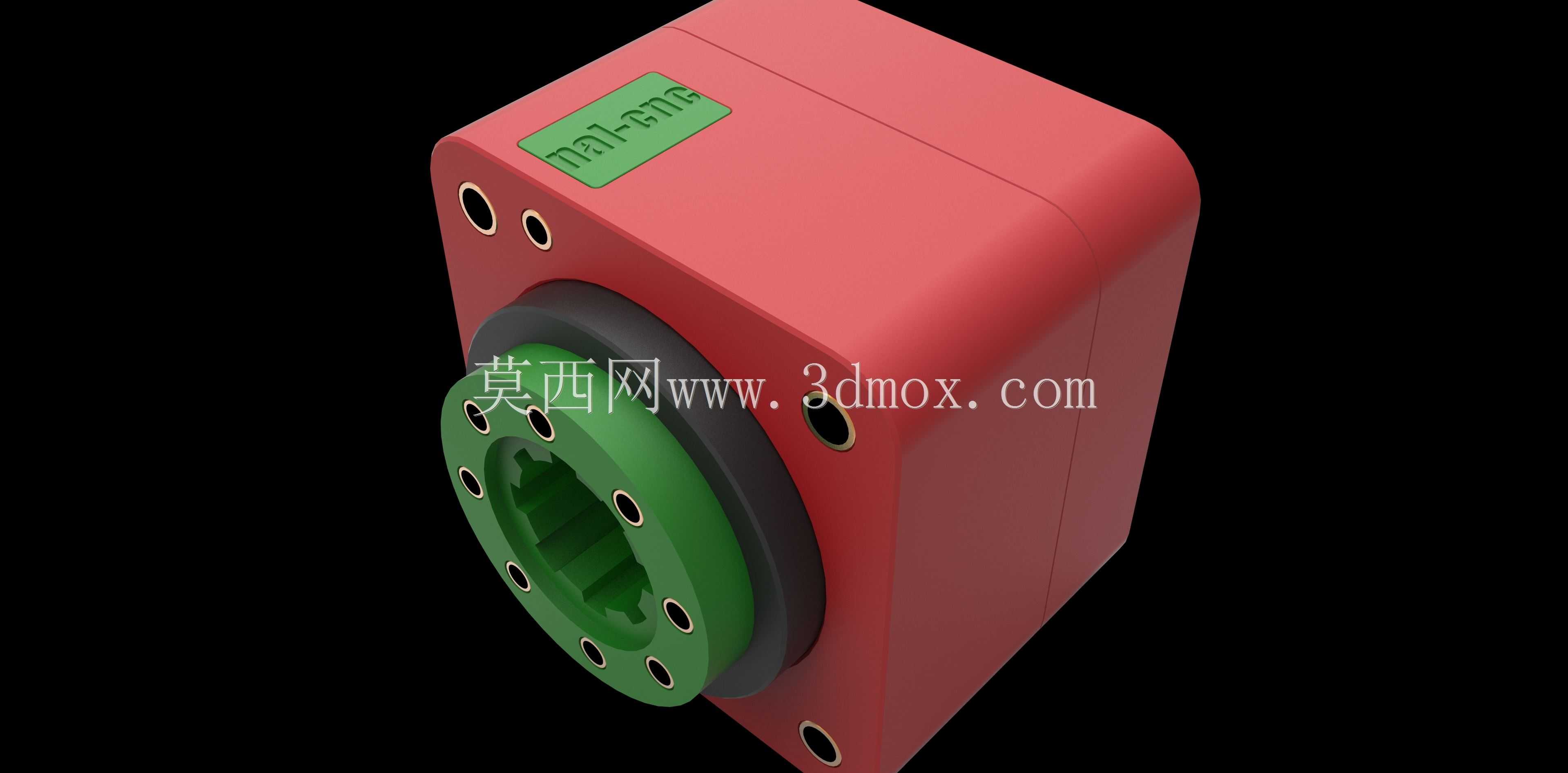

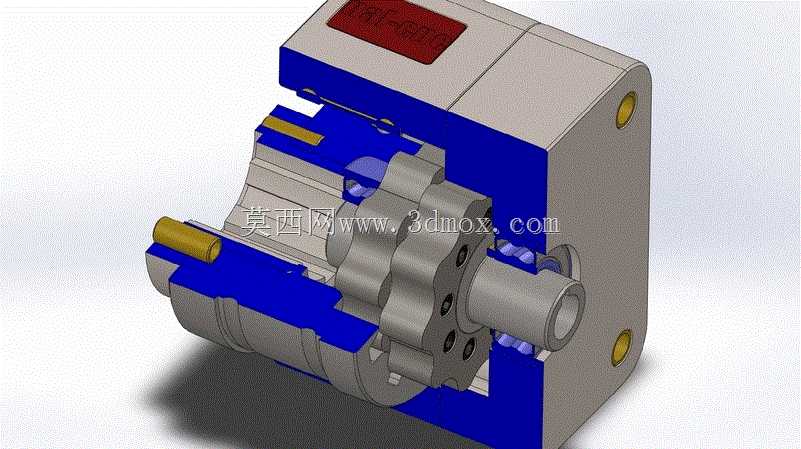

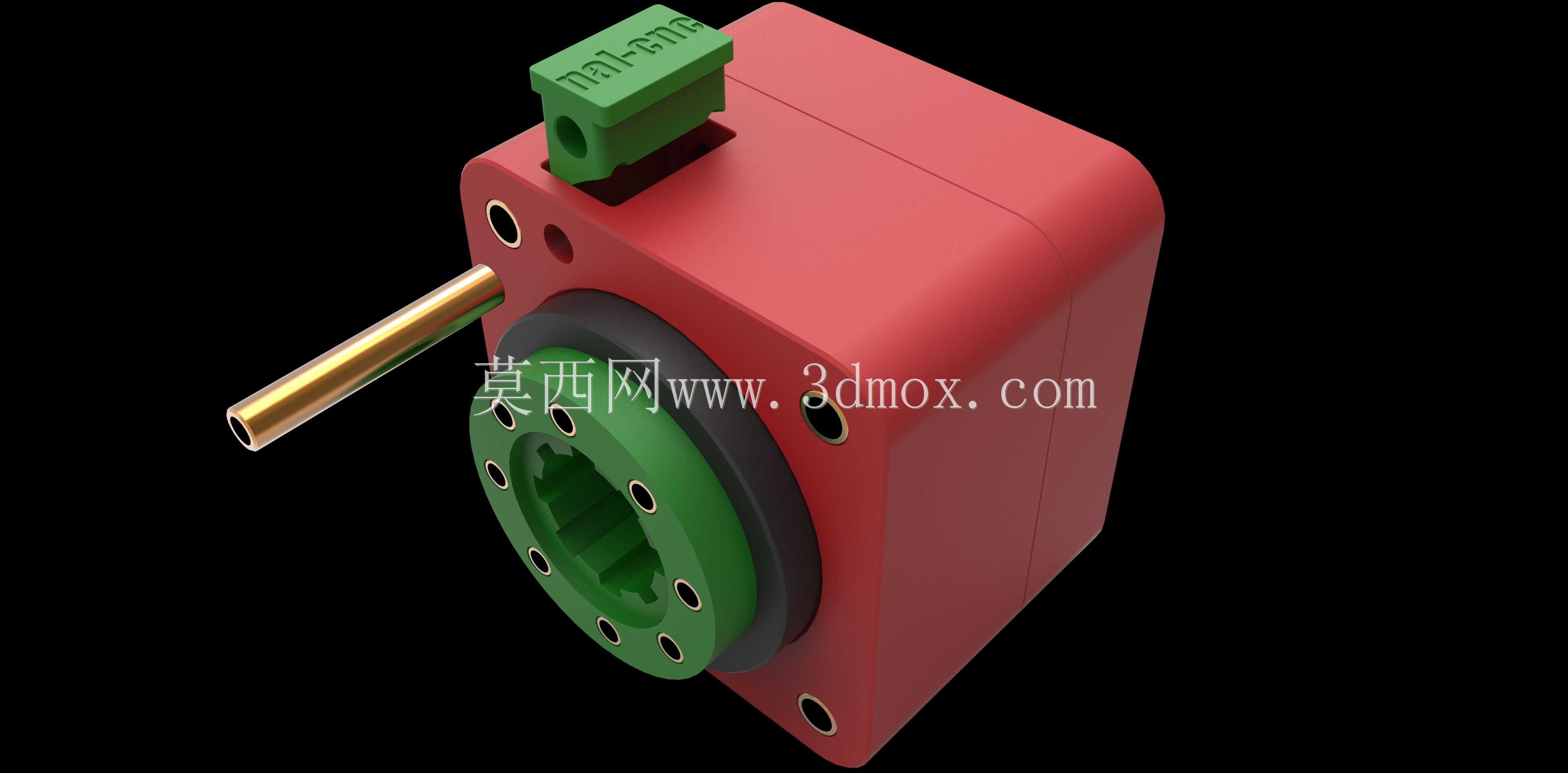

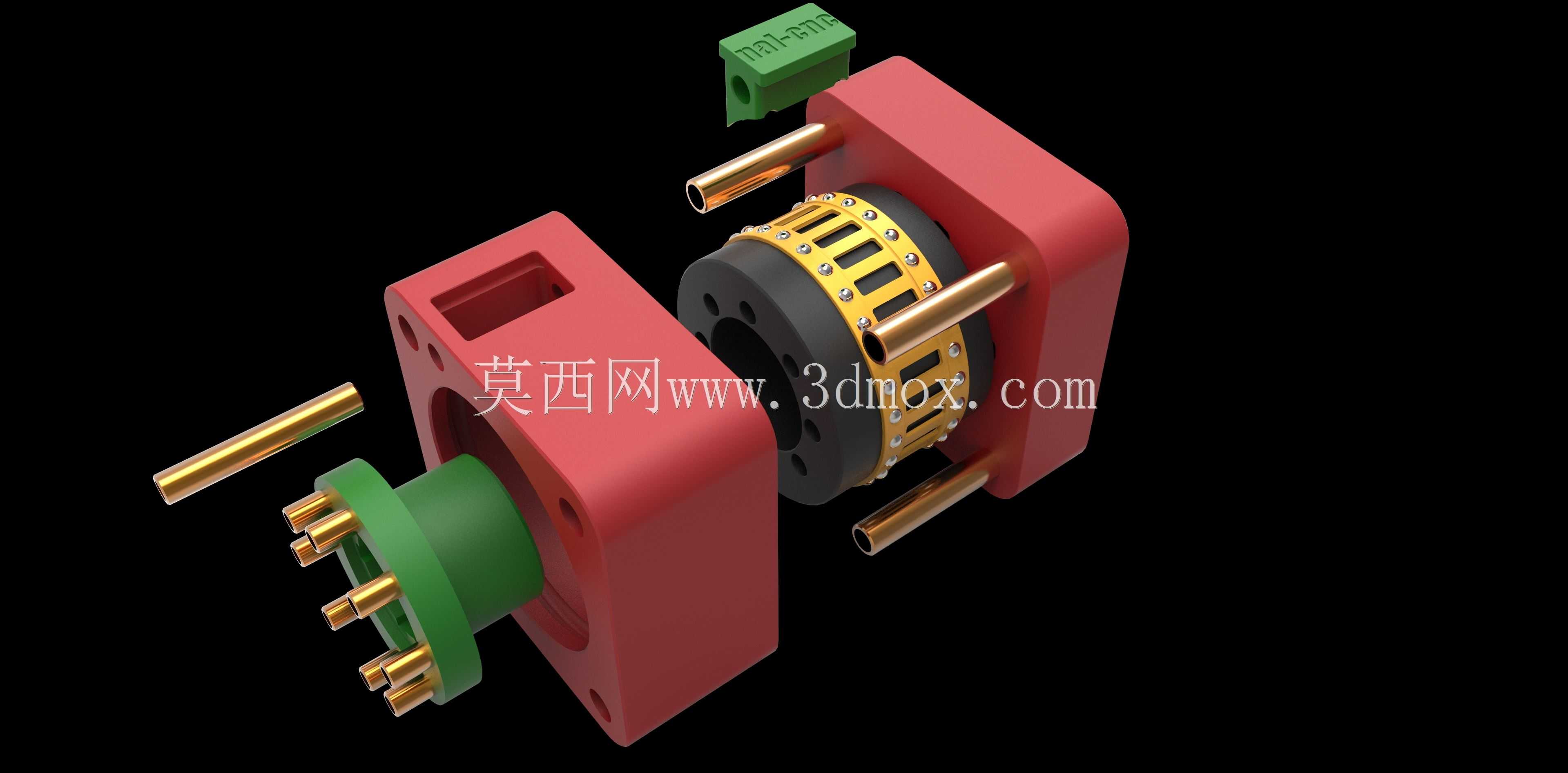

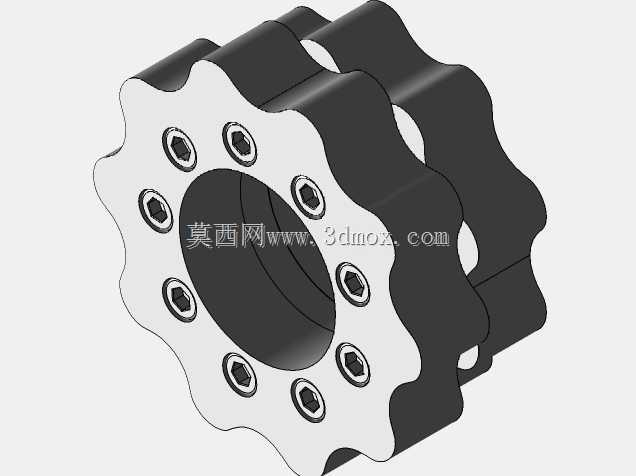

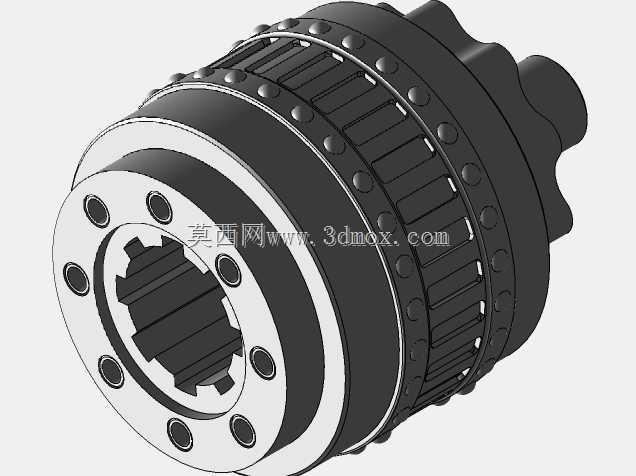

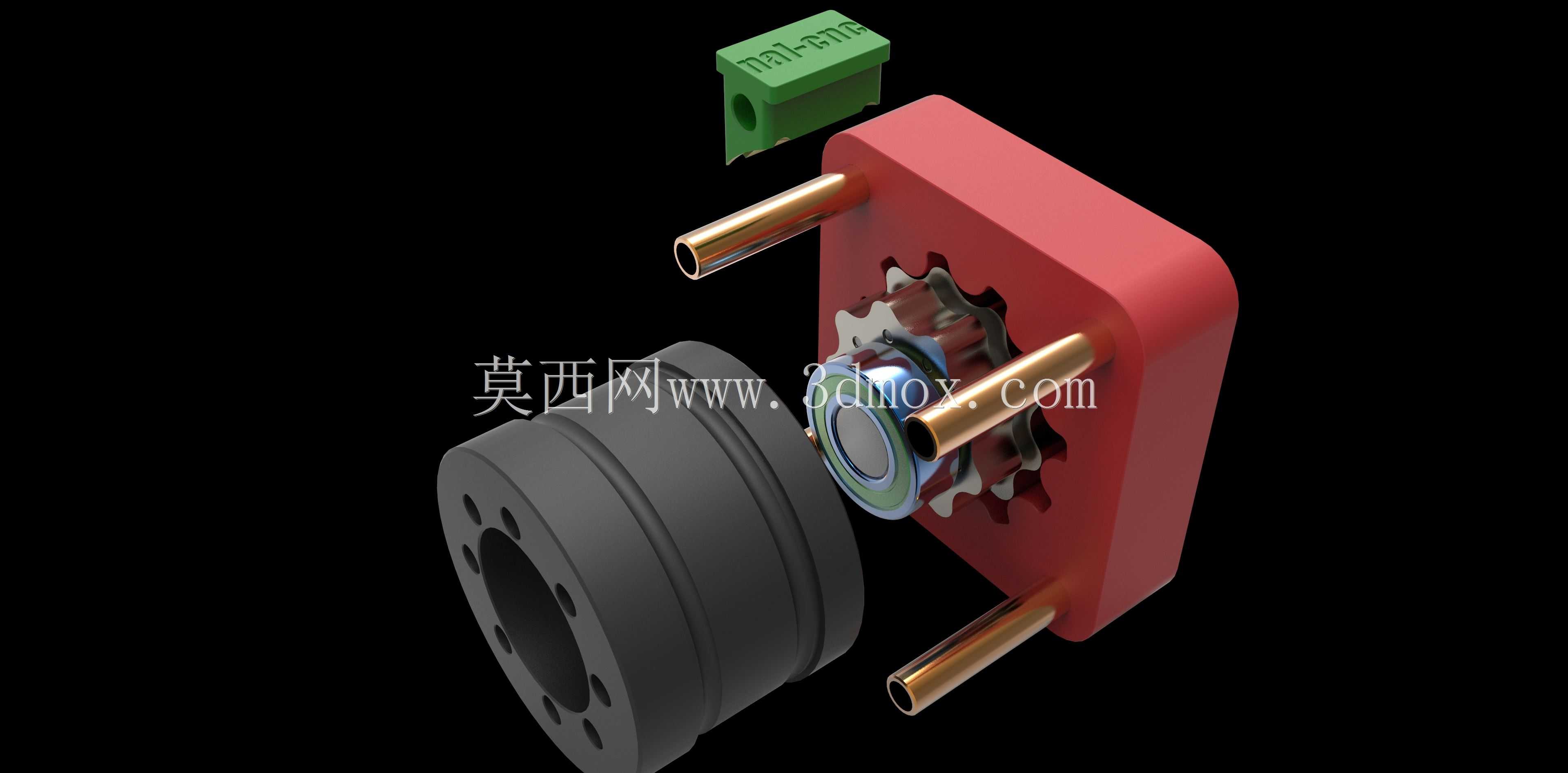

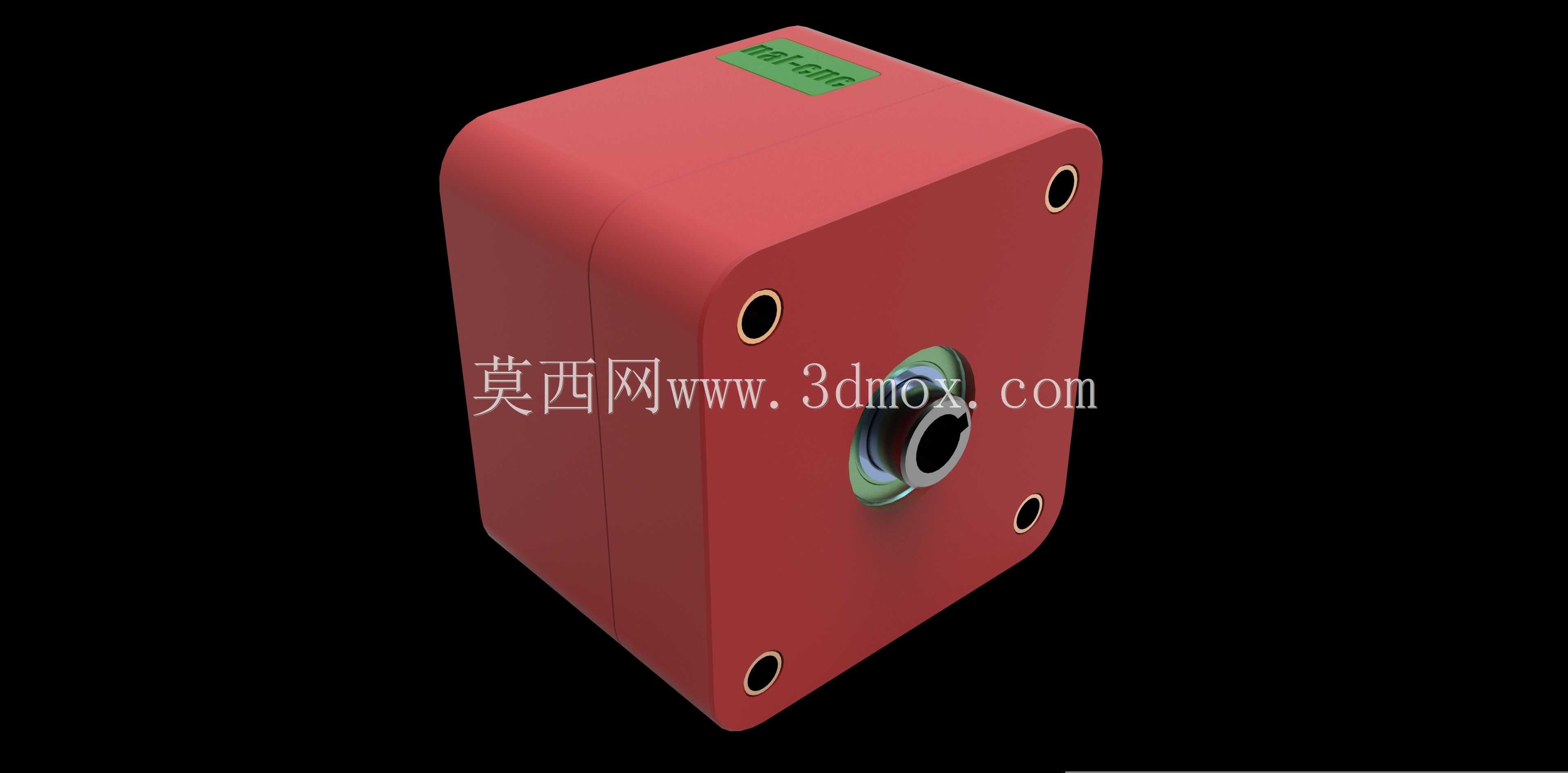

这款紧凑型摆线针轮传动结构，主要面向对安装空间有严格限制、同时对传动精度与承载能力有较高要求的工业传动场景，常见于小型燃气轮机配套传动单元、精密自动化生产线驱动模块、工业机器人关节传动、高端数控机床进给机构等领域，能够在狭小的安装边界内实现大减速比的动力传输，替代传统多级齿轮传动带来的体积冗余问题。从实际用途来看，该结构核心作用是完成高扭矩、低背隙的旋转运动传递，可将原动机的高转速低扭矩输出，转换为工作端需要的低转速高扭矩输出，同时依靠摆线针轮的多齿啮合特性，大幅降低传动过程中的冲击与振动，保证传动过程的平稳性，尤其适合需要频繁正反转、启停的工况，能够有效延长整套传动系统的使用寿命。在功能特性上，该结构依托摆线轨迹方程完成齿廓的精准设计，相比普通摆线传动拥有更合理的啮合接触区，啮合齿数占比更高，单位体积承载能力更强，同时同轴式的输入输出布局进一步压缩了轴向安装尺寸，外壳采用一体化的方正安装结构，预留了标准化的安装定位孔与输出轴连接位，能够直接适配多数常规工业安装接口，不需要额外设计转接结构。设计思路上，研发团队优先围绕紧凑化核心需求展开，将针齿壳、摆线轮、输入偏心机构、输出机构进行高度集成化布局，在保证各部件强度余量的前提下尽可能缩减冗余壁厚，同时对摆线轮的齿廓进行修形优化，既保证了传动的精度，又降低了加工装配的难度，兼顾了性能与量产可行性。外形尺寸方面，该结构整体采用方箱式紧凑构型，轴向长度与径向宽度比例控制在合理区间，安装边界规整，没有外凸的异形结构，安装时只需要预留对应方箱尺寸的安装空间即可，输出轴与输入轴保持同轴，对中安装难度低，能够适配多种狭小安装空间的设备集成需求，不需要对原有设备的安装位进行大规模改造，可直接替换同功率等级的传统行星减速机或多级齿轮减速机构，大幅降低设备升级改造成本。
