标准开口销机械紧固连接件三维设计

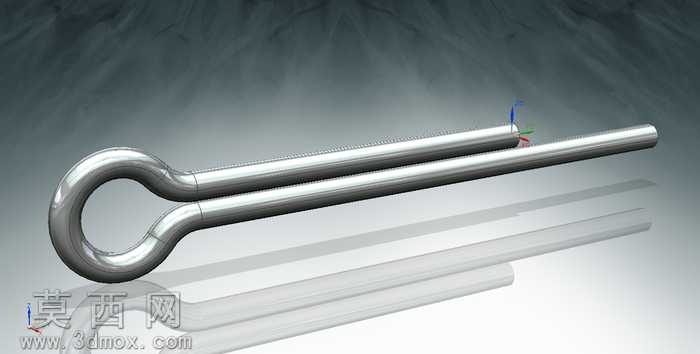

本作品为标准规格开口销的三维参数化设计成果，建模阶段采用主流三维CAD软件完成全参数化特征构建，首先以销体的圆柱杆身作为基础拉伸特征，精准控制杆身的直径与长度尺寸，匹配对应公称规格的机械行业标准公差要求，随后在杆身一端构建环形闭合吊环结构，通过扫掠特征完成吊环与杆身的平滑过渡连接，保证连接处无应力集中的几何突变，再将杆身沿轴向剖切为对称的两个半圆柱支脚，对支脚末端做微小的倒角处理，还原实际产品的装配导向结构，避免装配时刮伤配套的销轴孔壁。材质与渲染阶段，分别制作了两种常见表面处理的材质效果，其一为镀锌蓝白钝化的金属材质，调整金属粗糙度参数模拟镀锌层略带磨砂的哑光金属质感，设置合适的反射强度还原镀锌件的轻微反光特性；其二为不锈钢本色材质，提高材质的反射光泽度，模拟不锈钢表面光滑的冷金属质感，渲染时采用三点布光方案，主光源从斜上方45度投射，突出销体的圆柱轮廓与结构线条，辅光源补光消除结构暗部的死黑区域，添加柔和的环境反射贴图，让金属材质的表现更具真实感，背景采用浅灰色渐变背景，避免多余元素干扰零件本身的结构展示。结构设计层面严格遵循开口销的工作原理设计，两个支脚具备合理的开合弹性空间，环形吊环的内径尺寸匹配对应规格的拆装工具需求，整体结构无冗余特征，所有尺寸均可通过参数表驱动修改，可快速适配不同公称直径、不同长度的开口销规格衍生设计。设计思路上以实际工业装配需求为核心，还原开口销在螺纹连接防松、销轴限位场景中的实际结构形态，建模过程中对所有锐边做了符合实际加工工艺的圆角处理，避免出现实际生产中无法加工的尖锐几何结构，同时保证模型可直接导出为通用交换格式，用于装配模拟、工程图生成、产品展示等多种场景，模型的几何面均做了优化处理，无破面、重叠面等几何错误，可直接导入各类三维软件进行后续的装配干涉检查、运动仿真等工作。
