Makerbot复制器铝合金托架结构设计

这款托架是面向桌面级FDM成型设备配套的核心承载构件，主要适配Makerbot系列复制器机型，承担打印运动组件的定位支撑与运动导向功能，是保障打印过程中喷头组件平稳运行的关键结构件。在实际应用场景中，托架作为X轴运动系统的核心载体，需要承载喷头总成、加热组件、送料机构等多个功能模块的重量，同时要在高速往复运动过程中保持足够的结构刚性，避免因形变导致打印精度下降、层纹错位等问题。

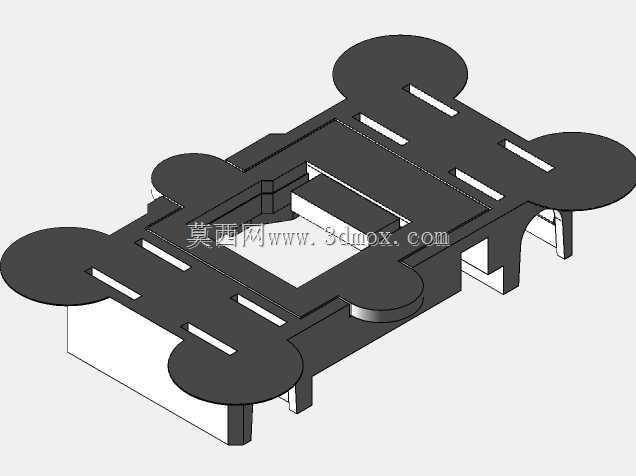

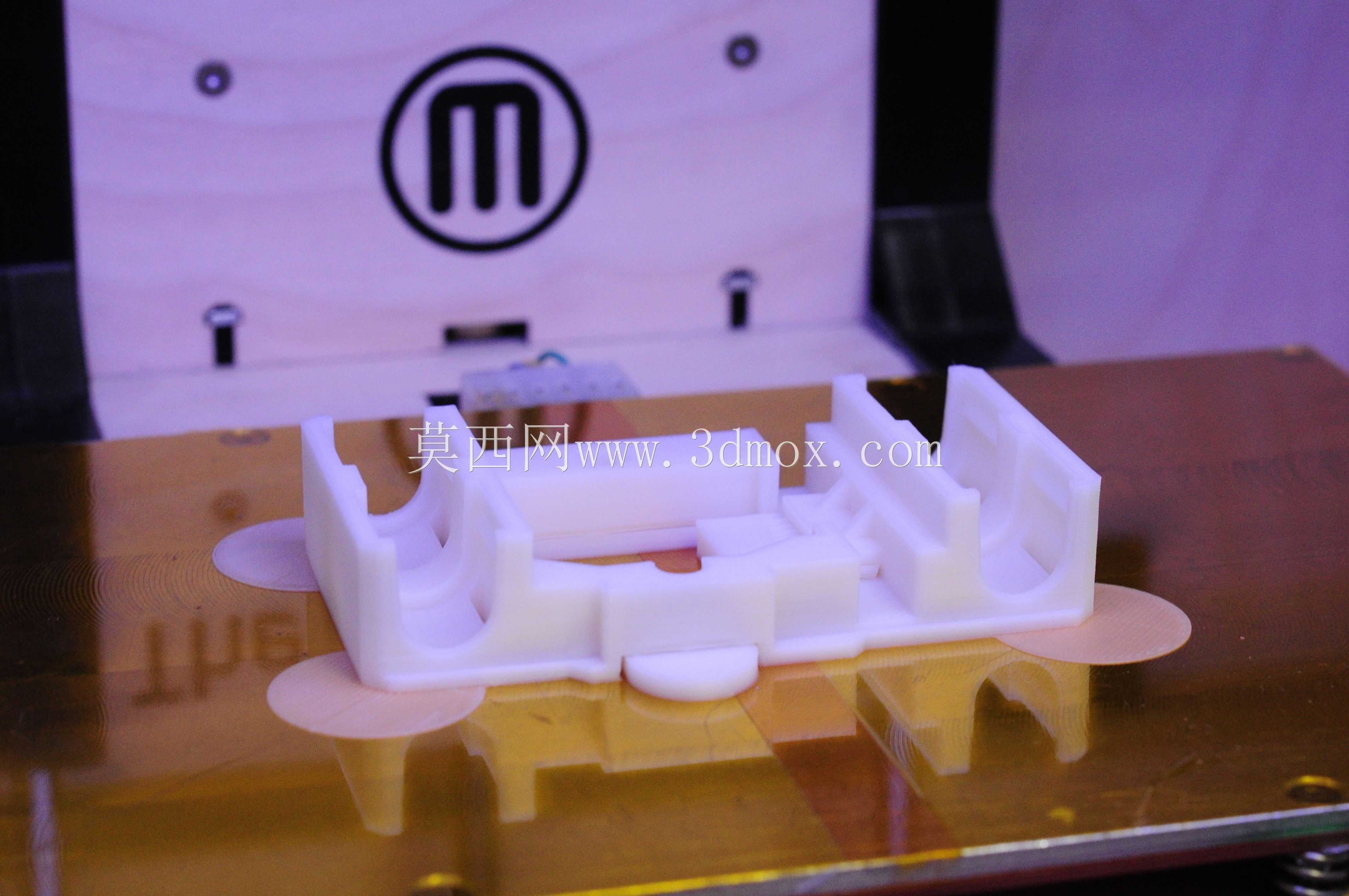

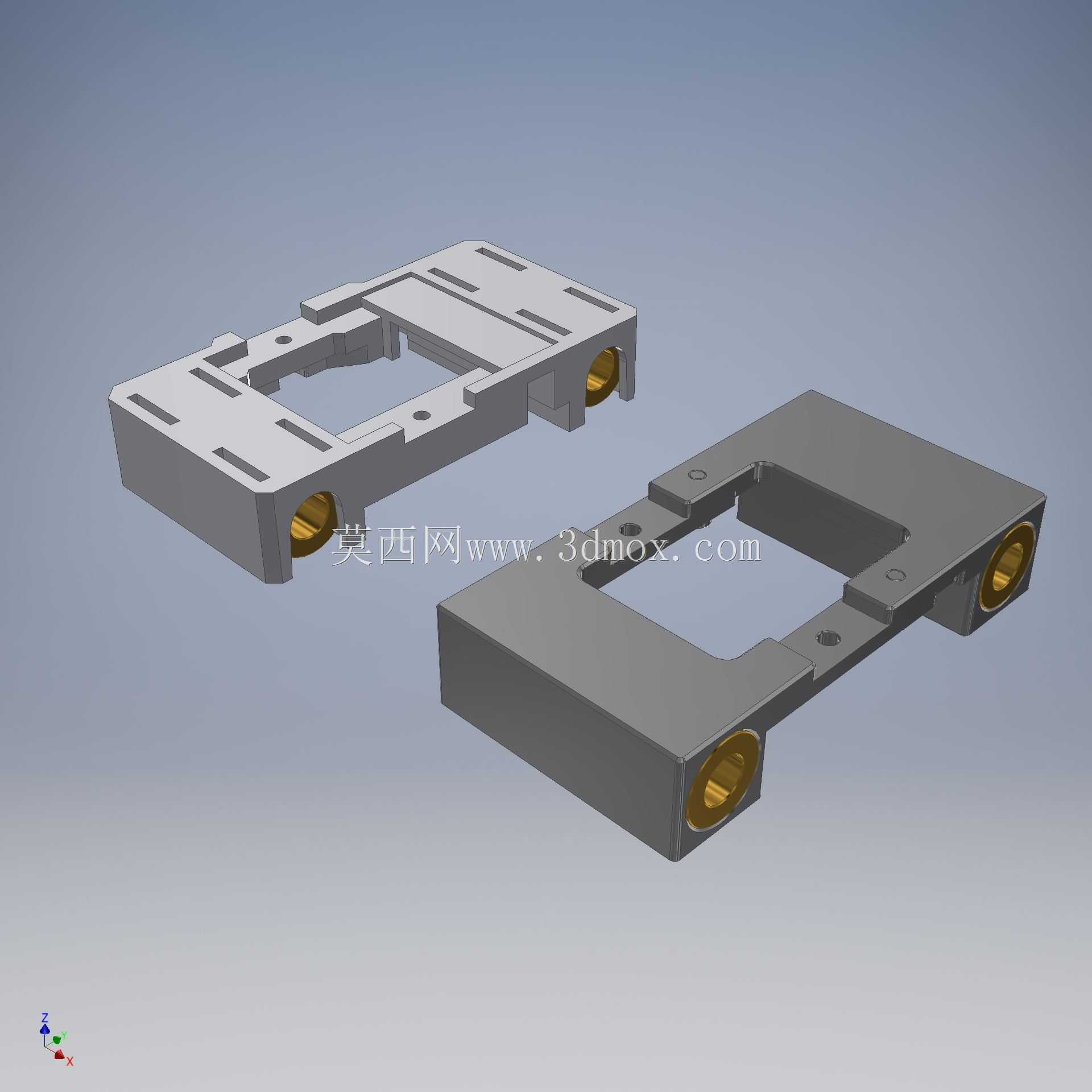

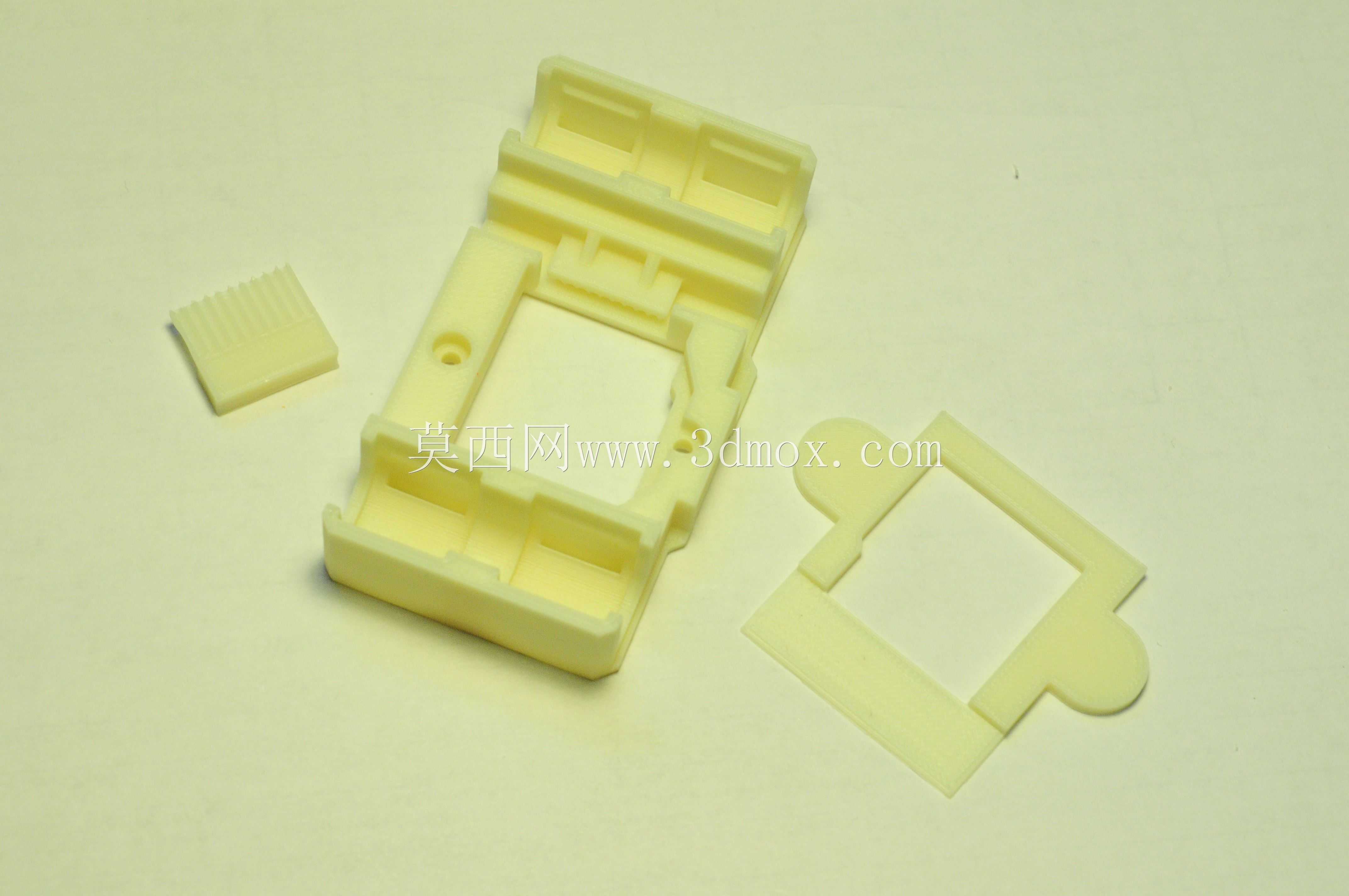

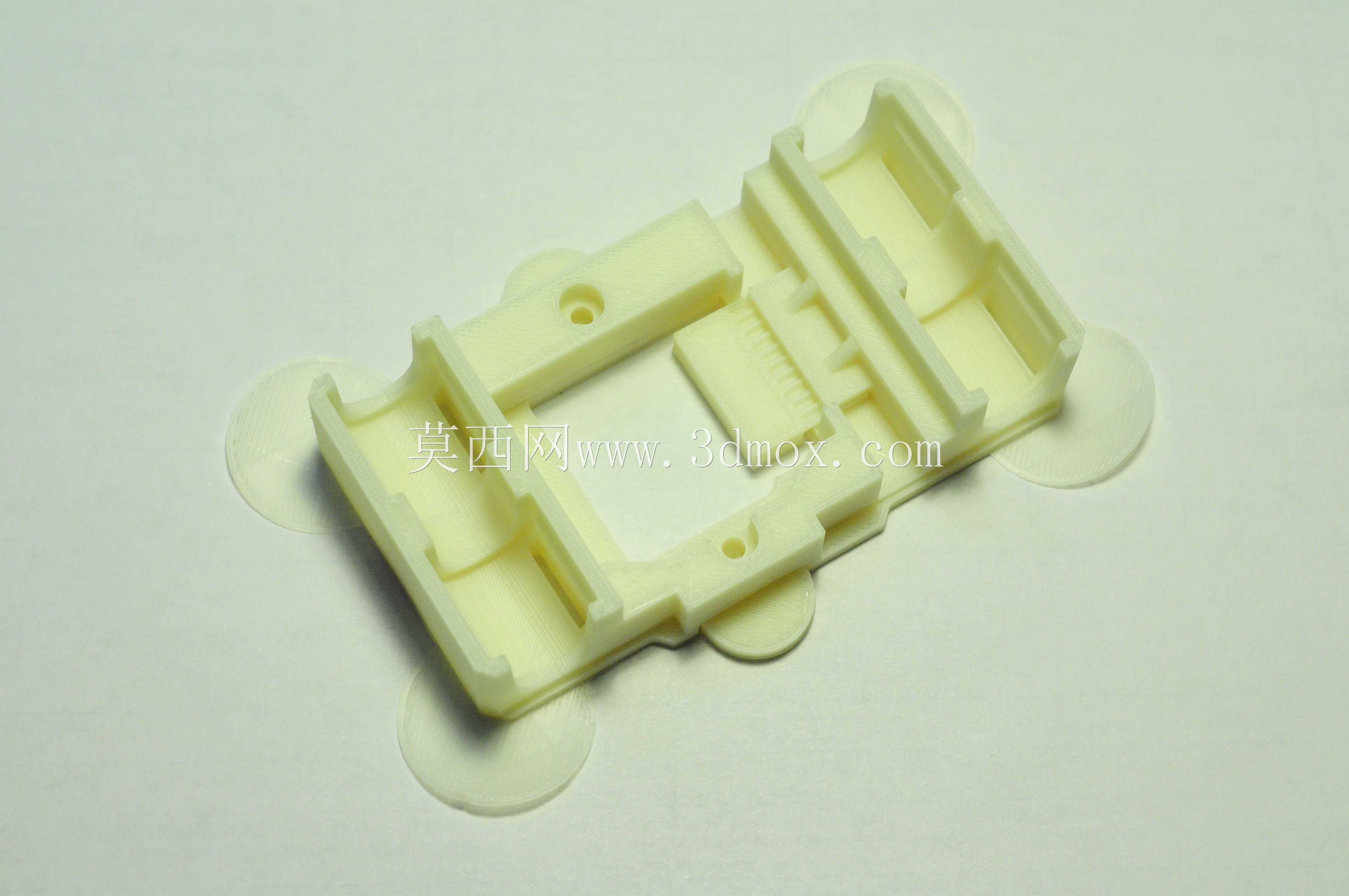

从功能特性来看，这款托架采用了分体式双版本设计思路，分别对应两种不同的加工与使用场景：面向3D打印制作的版本做了结构优化，在保证刚性的前提下适当缩减了非受力区域的材料厚度，预留了打印支撑的避让空间，降低打印过程中的支撑用量与后期处理难度，同时适配常见的桌面级打印设备的成型尺寸，无需拆分即可一次性打印完成；面向CNC加工的版本则针对金属切削工艺做了工艺性优化，所有边角都做了适配刀具加工的圆角过渡，孔位与安装面预留了精加工余量，可直接导入加工编程软件生成刀路，适合采用铝合金板材通过铣削工艺制作，成品的刚性与耐磨性能远高于打印版本，适合高频次、长时间运行的工业级使用场景。

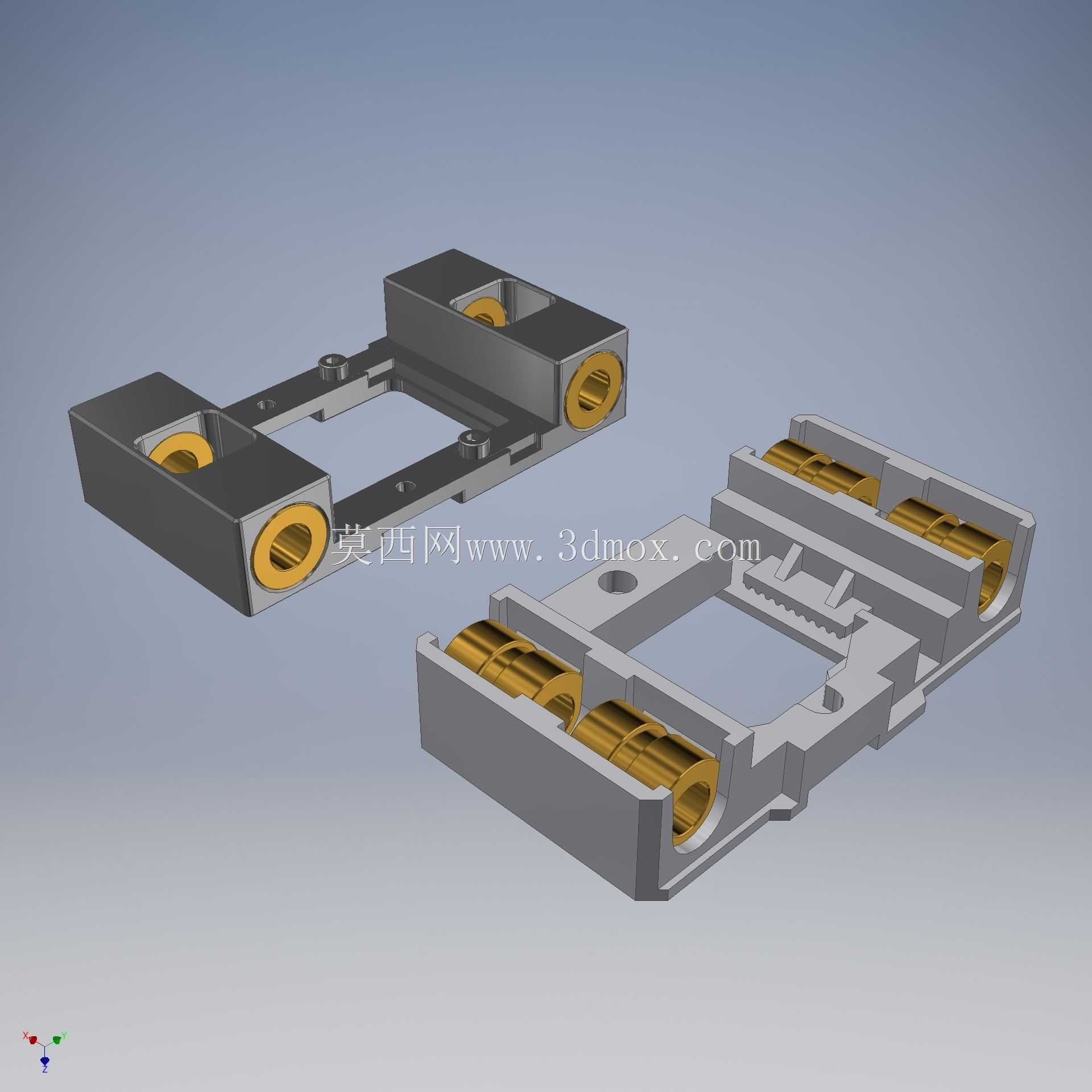

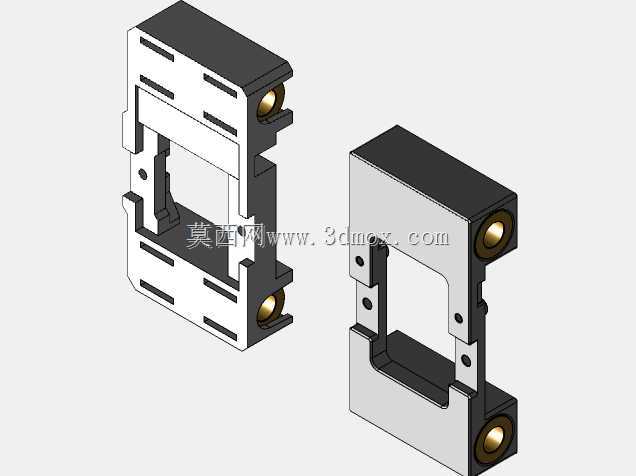

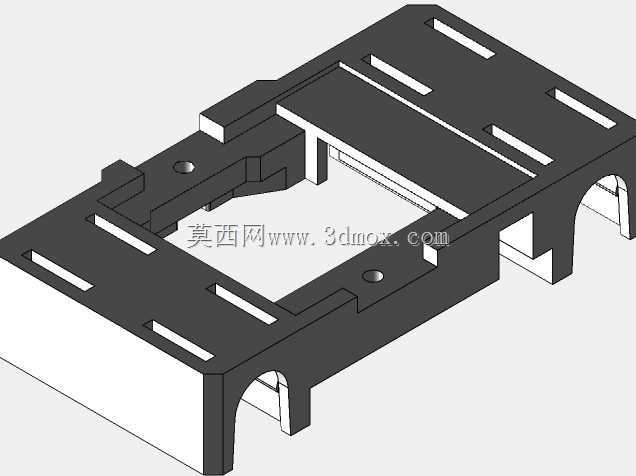

结构设计上，托架整体采用框型对称布局，中间的镂空区域用于避让喷头组件的运动行程，两端的铜套安装位用于配合光轴实现直线滑动，铜套的嵌入设计既降低了运动过程中的摩擦阻力，也提升了构件的耐磨性能，延长整体使用寿命。安装边界方面，托架两端的轴孔中心距严格匹配对应机型的光轴间距，侧面的安装孔位与喷头总成的安装孔位完全对应，无需二次修改即可直接替换原有构件，整体外形尺寸控制在原有安装空间范围内，不会与设备的其他运动部件产生干涉。框型结构的受力分布经过优化，在往复运动的加速度冲击下，整体形变量控制在微米级，能够有效保障喷头运动的位置精度，避免高速打印过程中出现的振动偏移问题，同时轻量化的结构设计也降低了运动组件的整体重量，减少了驱动电机的负载，提升设备的运动响应速度。
