MGN12导轨搭载E3D热端挤出组件

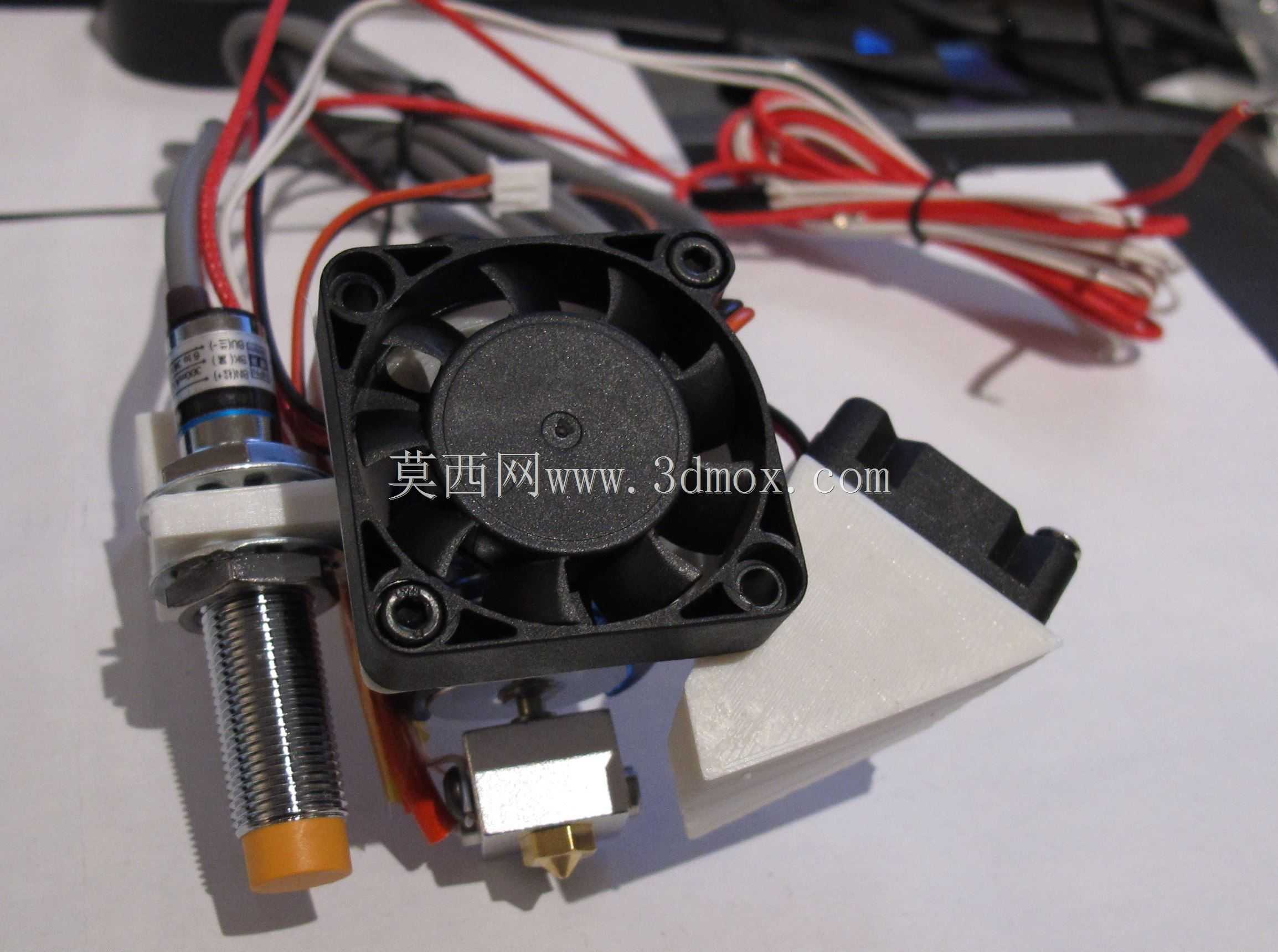

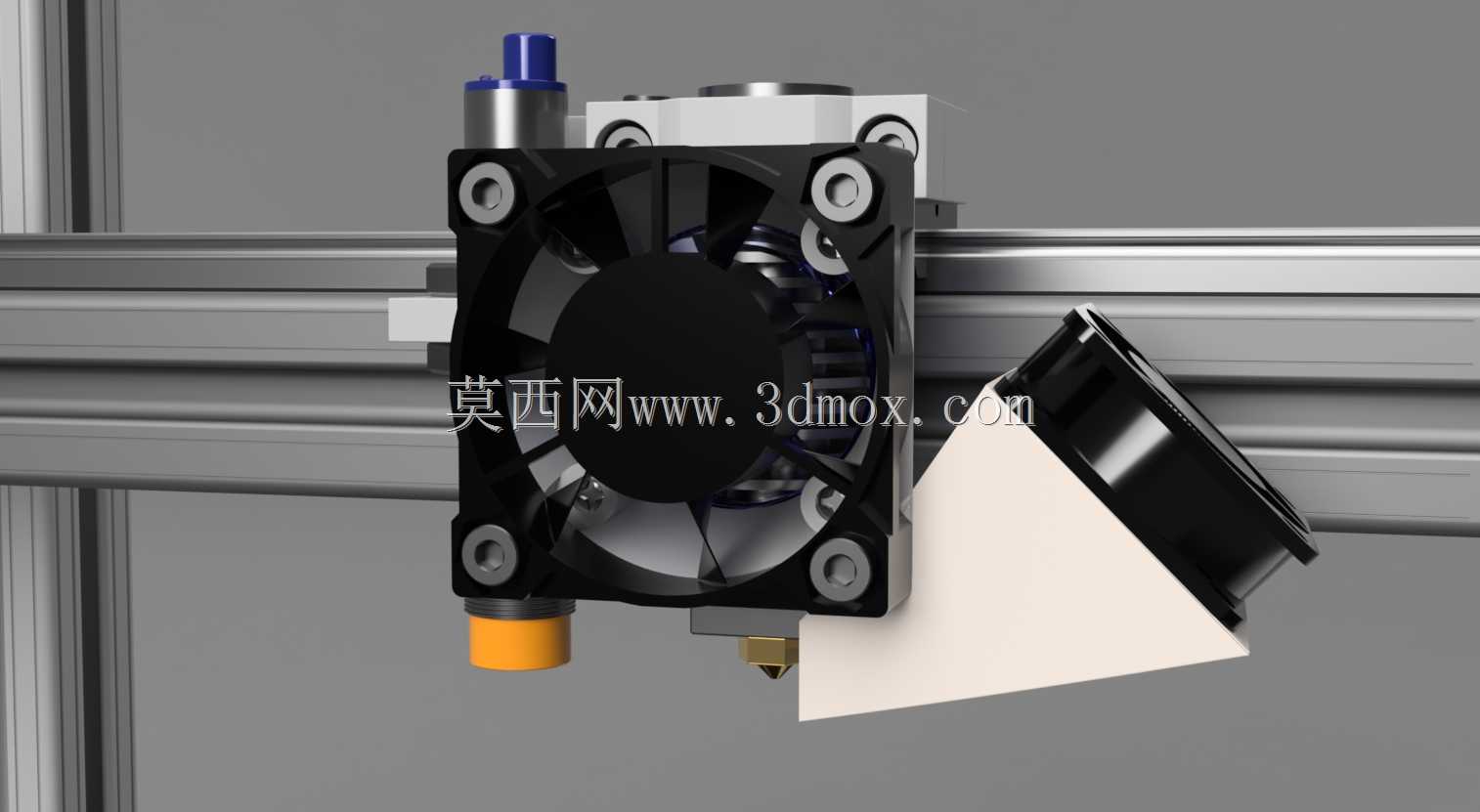

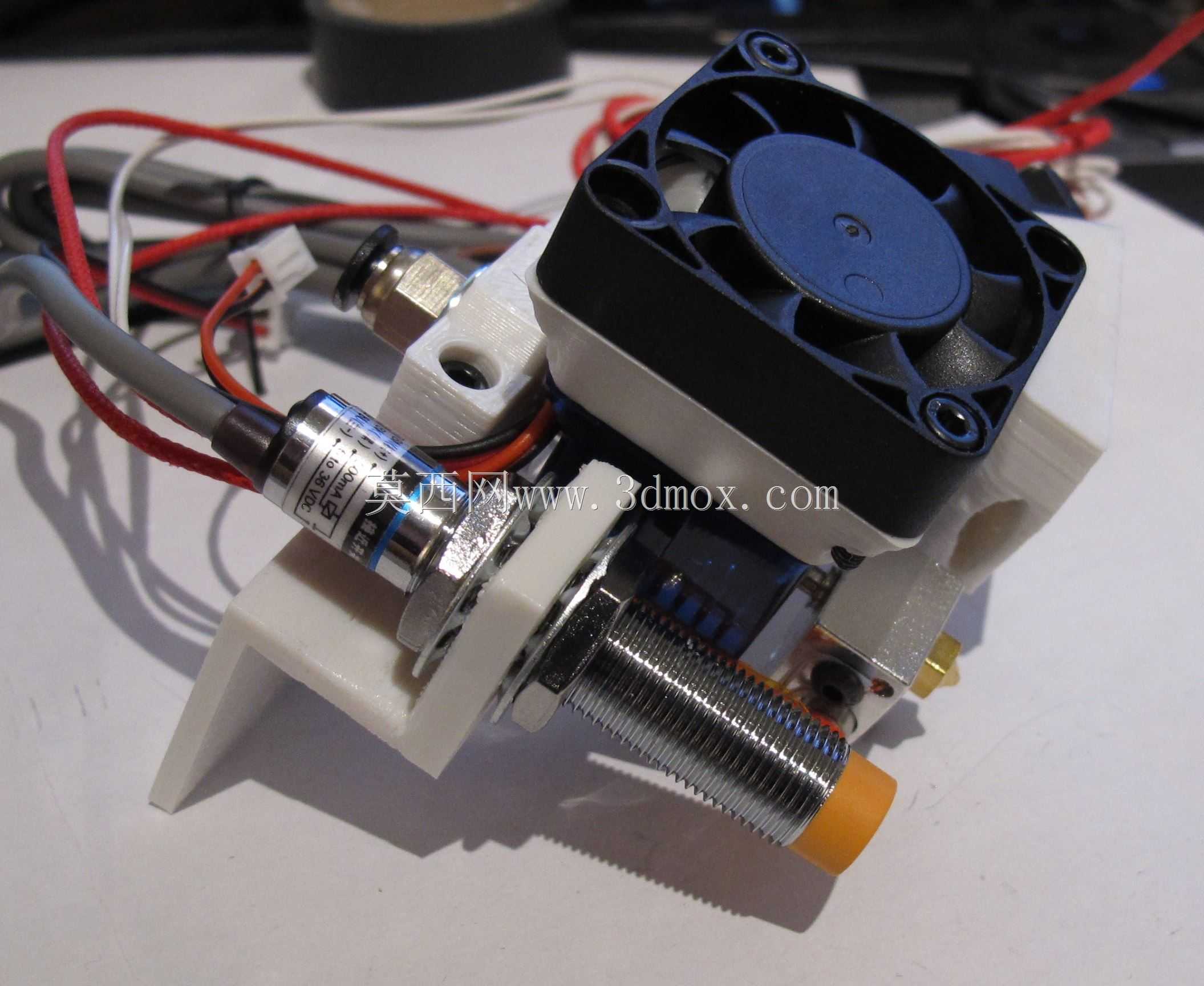

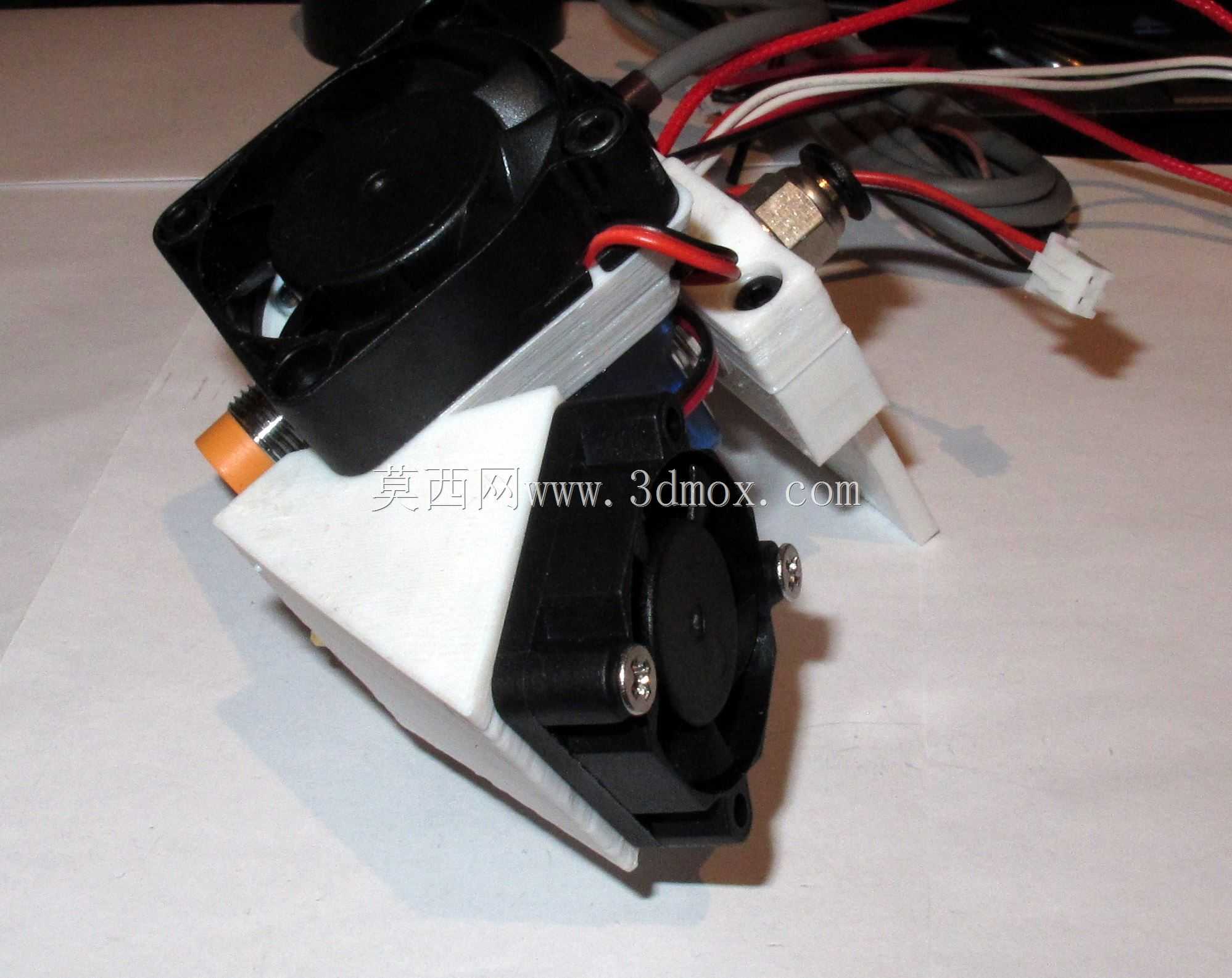

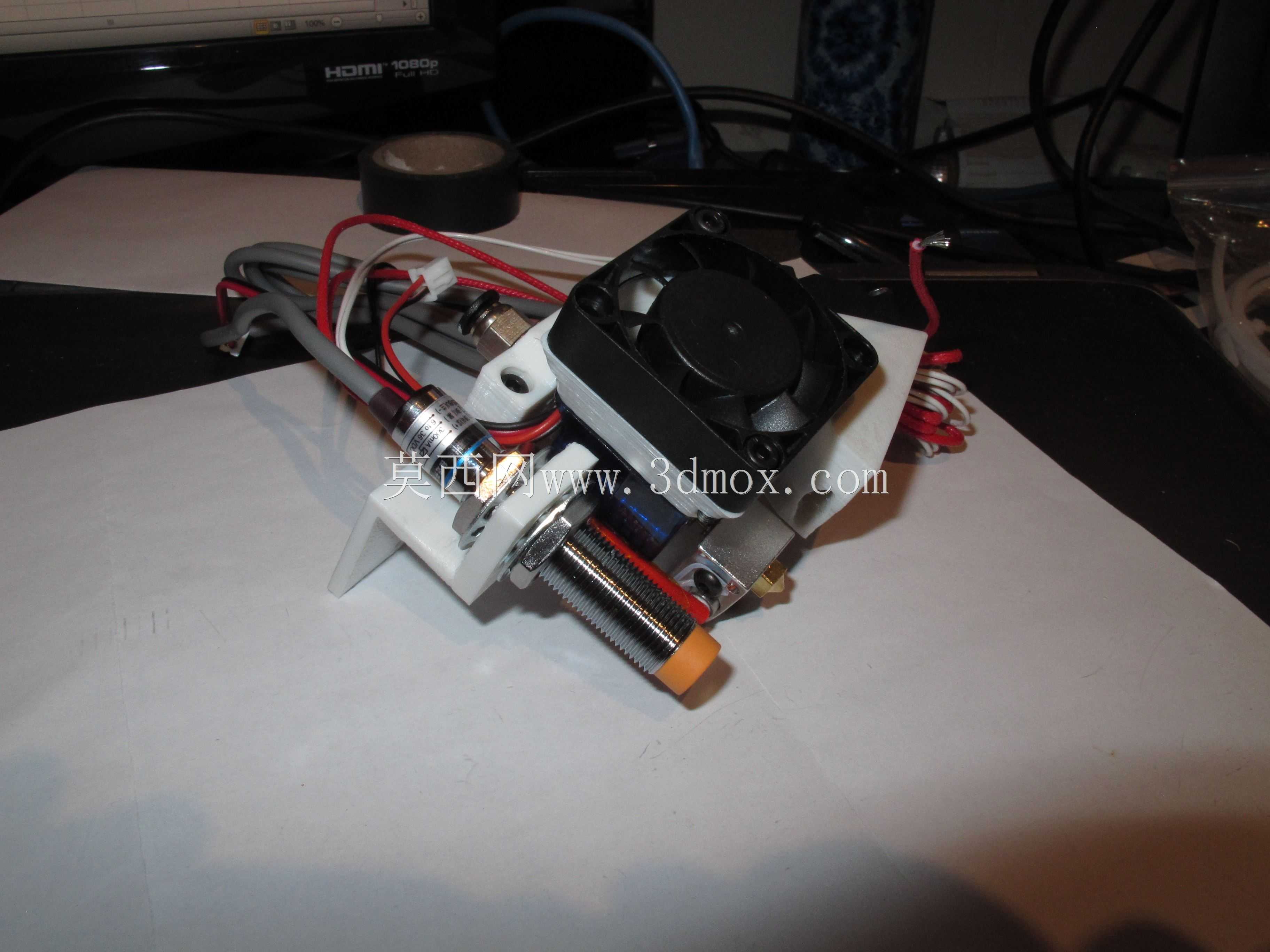

这套挤出组件专为桌面级FDM3D打印设备的X轴运动端设计，适配采用MGN12微型直线导轨作为X轴导向结构的机型，核心作用是完成熔融耗材的精准挤出与定点沉积，同时集成感应触发与热端散热功能，替代传统分体安装的零散部件，大幅压缩X轴运动端的整体占用空间，降低运动负载带来的导轨磨损与打印振纹问题。组件核心采用全金属V6结构热端，最高可支持300℃的熔融温度，兼容PLA、ABS、PETG、TPU等多种主流打印耗材，喉管内置不锈钢隔热衬套，能有效阻断热端热量向上传导，避免耗材在送料段提前软化引发的堵头、断料故障。热端侧面搭载的NPN型感应传感器，触发感应距离为4mm，采用无接触式触发设计，相比传统机械限位开关使用寿命提升5倍以上，触发精度可达0.02mm，用于X轴运动行程的原点归零与限位保护，安装位置经过精准调校，触发时不会与机架、打印平台产生硬碰撞。组件配备两组静音冷却风扇，其中4010规格风扇直吹热端散热鳍片，以12V低转速运行即可保证鳍片整体温差控制在5℃以内，避免热量积聚导致的散热失效；3010规格风扇为斜向出风设计，对准喷嘴刚挤出的耗材位置，可根据打印需求调节风速，快速冷却熔融耗材，减少悬垂面、桥接结构的拉丝、塌陷问题，提升复杂结构的打印成型质量。整套组件的安装孔位完全匹配MGN12H型导轨滑块的标准孔距，无需额外加工转接件即可直接固定在滑块上，整体安装后在X轴方向的突出量不超过45mm，Z轴方向总高度控制在65mm以内，不会干涉打印平台的最大成型行程，运动端总重量控制在230g以内，能有效降低X轴步进电机的驱动负载，提升高速打印时的运动响应速度，减少加减速过程中的惯性冲击，保证长时间连续打印的运行稳定性。
