LulzbotTaz5Z轴步进电机用挠性联轴器

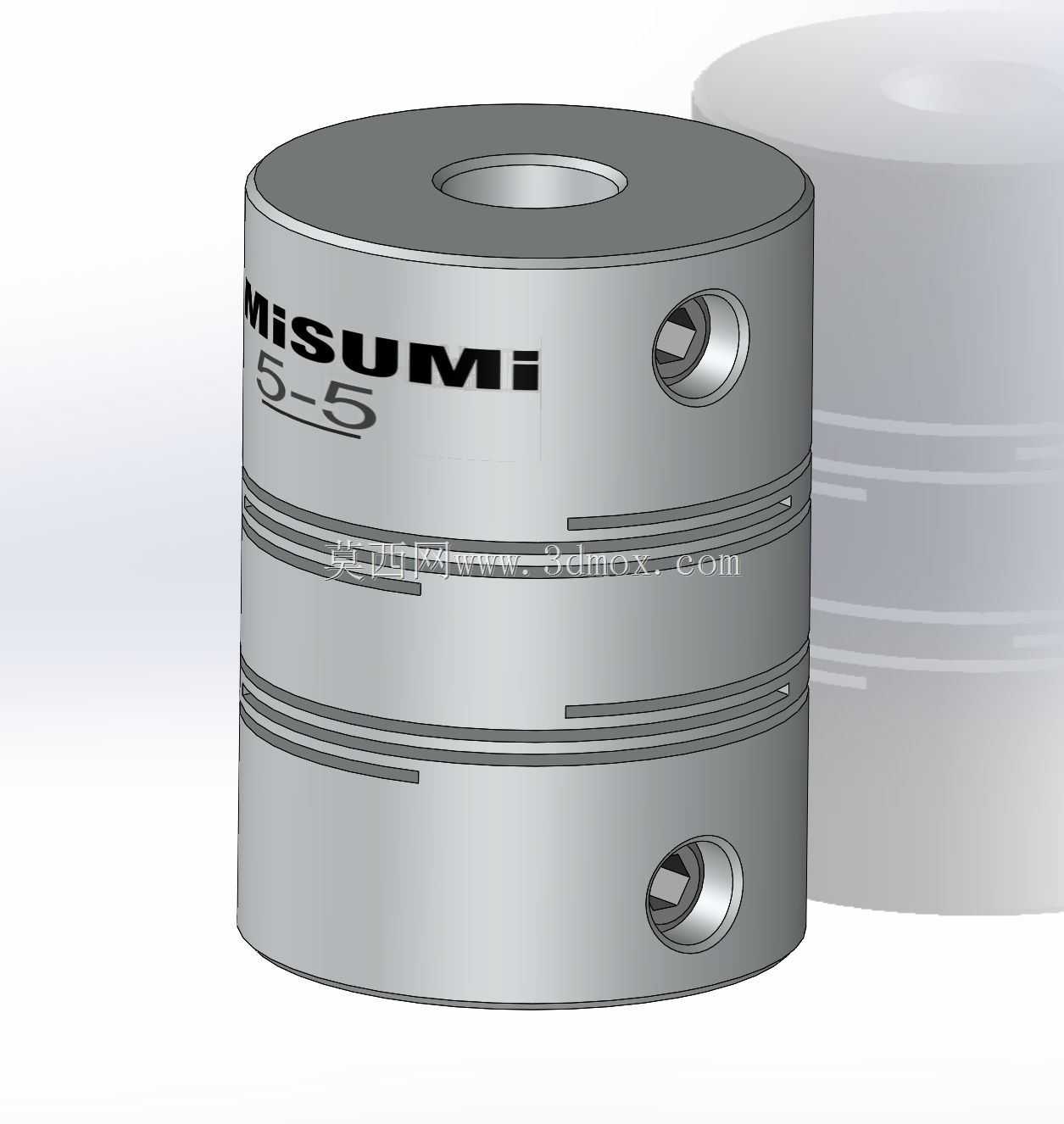

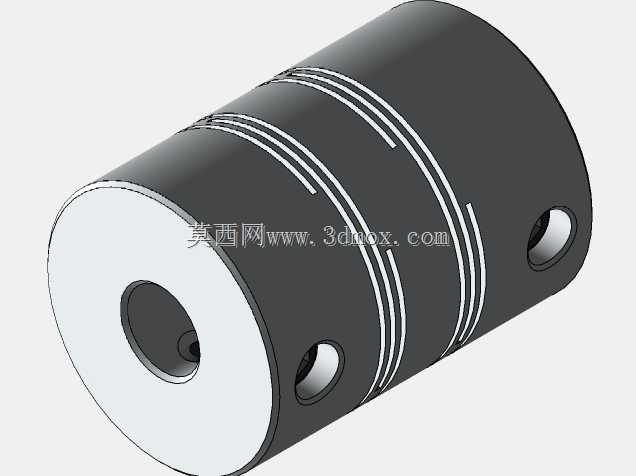

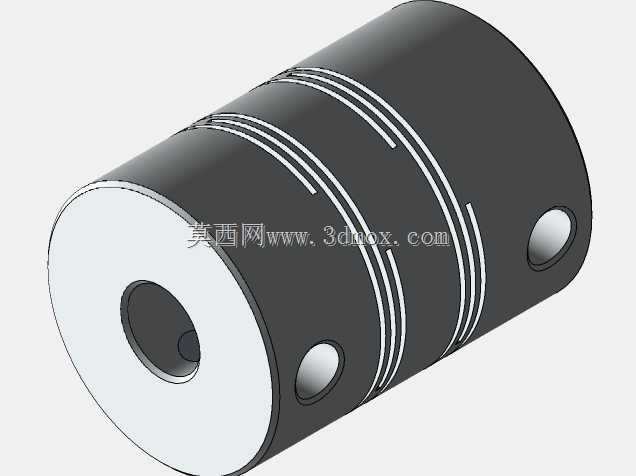

这款挠性联轴器是面向桌面级FDM3D打印机Z轴传动场景定制开发的传动连接部件，核心作用是在步进电机输出轴与Z向升降丝杠之间建立稳定的扭矩传递路径，同时抵消两轴之间存在的微小同轴度偏差，避免安装误差带来的传动卡顿、丝杠偏磨、Z向层纹不均等常见打印故障。从实际应用场景来看，桌面级3D打印机的Z轴传动系统对传动精度、运行平顺度要求极高，一旦电机轴与丝杠存在哪怕零点几毫米的不同心，长期运行就会导致丝杠螺母异常磨损，打印件表面出现规律性的Z向层错，甚至引发丢步造成打印高度偏差。这款联轴器采用一体切缝式的弹性结构设计，筒身加工有多组平行的周向切槽，依靠金属本体的弹性形变来吸收径向、角向以及轴向的安装偏差，不需要额外的弹性元件，结构紧凑可靠性强，不会出现传统橡胶梅花联轴器长时间使用后橡胶老化、扭矩衰减的问题。两端分别设置有紧定螺钉安装孔，安装时分别锁紧电机轴与丝杠轴的平面位，可实现无间隙的扭矩传递，保证步进电机的转动角度能够精准同步到丝杠的进给量，确保Z轴升降的定位精度稳定在0.05mm以内，完全满足桌面级3D打印机的层厚精度要求。整体外形为等直径圆柱结构，外径尺寸适配常规42型步进电机的安装端面，轴向长度预留了足够的轴插入深度，两端的轴孔分别匹配标准5mm步进电机输出轴与常见的T8丝杠轴径，安装时不需要额外调整机架的安装空间，可直接替换同规格的原厂联轴器，也可用于其他小型自动化设备、小型传动机构中需要小扭矩精密传动、补偿安装偏差的连接场景。在设计过程中充分考虑了小型传动场景的扭矩需求，金属本体的刚性足够传递42步进电机的额定输出扭矩，同时切槽的数量、深度、宽度经过反复优化，既保证了足够的偏差补偿量，又不会因为刚性过低导致传动滞后，在高速升降或者频繁换向的工况下也不会出现传动空程，能够有效提升Z轴运动的响应速度，减少打印过程中的Z轴抬刀、回退动作带来的位置误差。
