冲击式水轮机水斗转轮结构设计

冲击式水轮机是高水头水力发电场景中的核心动力转换设备，主要应用于山区高落差径流式水电站、小型分布式水电站点，承担将高压水流的动能转化为旋转机械能，进而驱动发电机产出电能的核心功能。该款冲击式水轮机采用卧式单转轮结构设计，核心做功部件为沿轮盘圆周均匀排布的水斗组件，整体结构适配中高水头、小流量的水力资源工况，相比混流式、轴流式水轮机，在高落差低流量的水资源条件下能量转换效率更具优势，设备整体运维难度更低，对水质含沙量的耐受表现也更为出色。

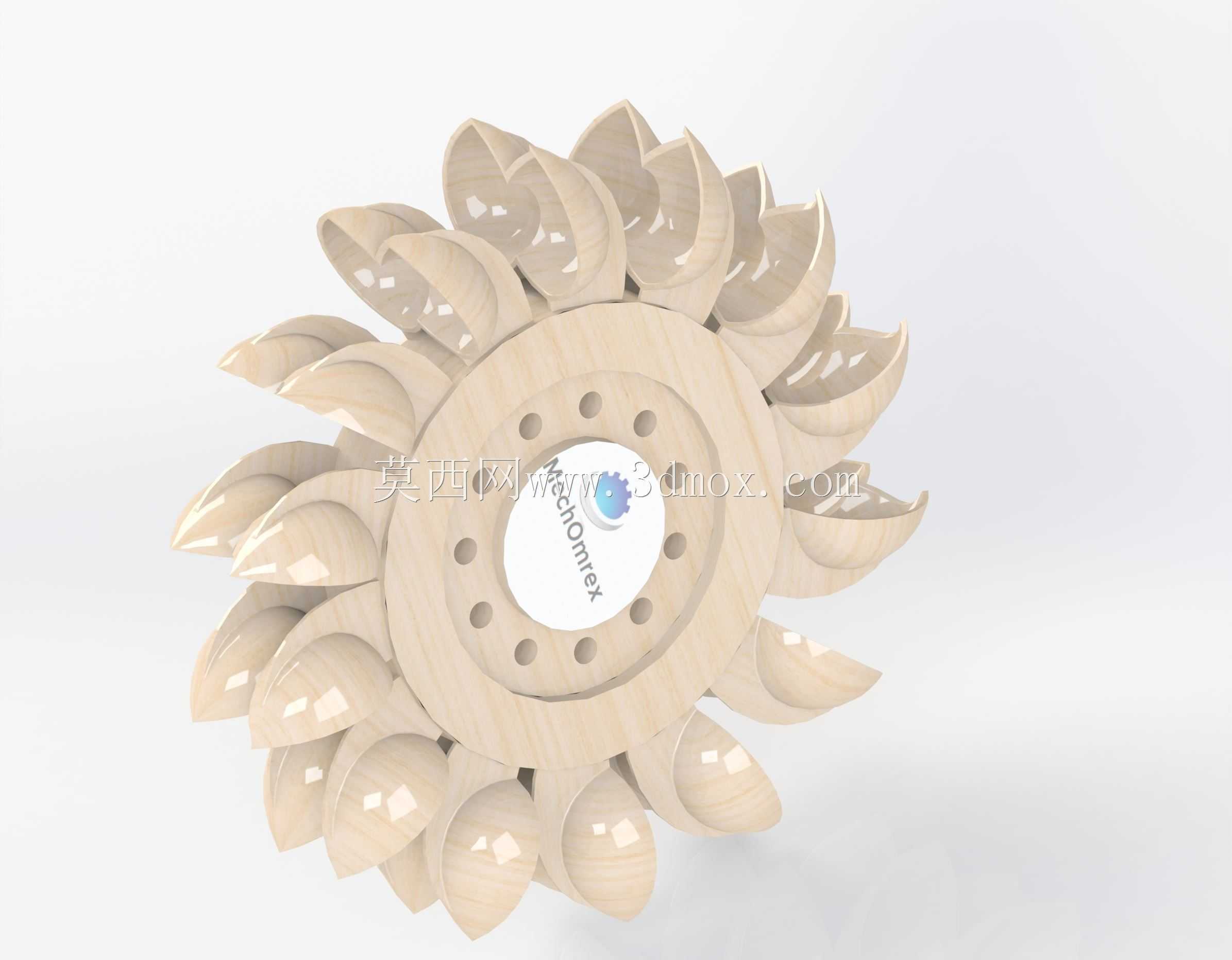

从设计思路来看，这款转轮采用对称式水斗布局，每个水斗的曲面内壁经过流体力学优化，能够最大程度承接喷嘴射出的高速水流冲击力，将水流的正向动能完全转化为驱动轮盘旋转的切向力矩，同时水斗的分水刃设计可以将入射水流均匀分流到两侧斗腔，避免水流侧向飞溅造成的能量损耗，也能降低水流对单侧壁面的长期冲蚀磨损，延长核心部件的使用寿命。轮盘中心设置有均匀排布的安装定位孔，可与动力输出主轴通过法兰结构刚性连接，安装孔的位置度公差经过严格校核，能够保证转轮整体旋转时的动平衡精度，避免高速运转过程中出现径向振动，影响整套机组的运行稳定性。

在安装边界与尺寸适配方面，该转轮的径向尺寸适配中小型冲击式机组的机壳内腔空间，轴向厚度预留了与主轴、轴承座的安装配合余量，水斗的外沿旋转半径与机壳内壁保留足够安全间隙，不会出现运转剐蹭风险。轮盘中心的轴孔尺寸可根据不同功率等级的输出主轴进行适配调整，安装孔的孔距符合通用水电设备的安装规范，能够直接替换同规格的老旧转轮部件，降低电站的设备改造成本。整体结构采用一体化加工成型设计，轮盘与水斗的连接部位做了圆弧过渡强化处理，能够承受高速水流反复冲击带来的交变载荷，避免长期运行过程中出现连接部位疲劳开裂的问题，设备整体的运行可靠性得到充分保障。
