带开槽定位结构的机加工金属支撑座

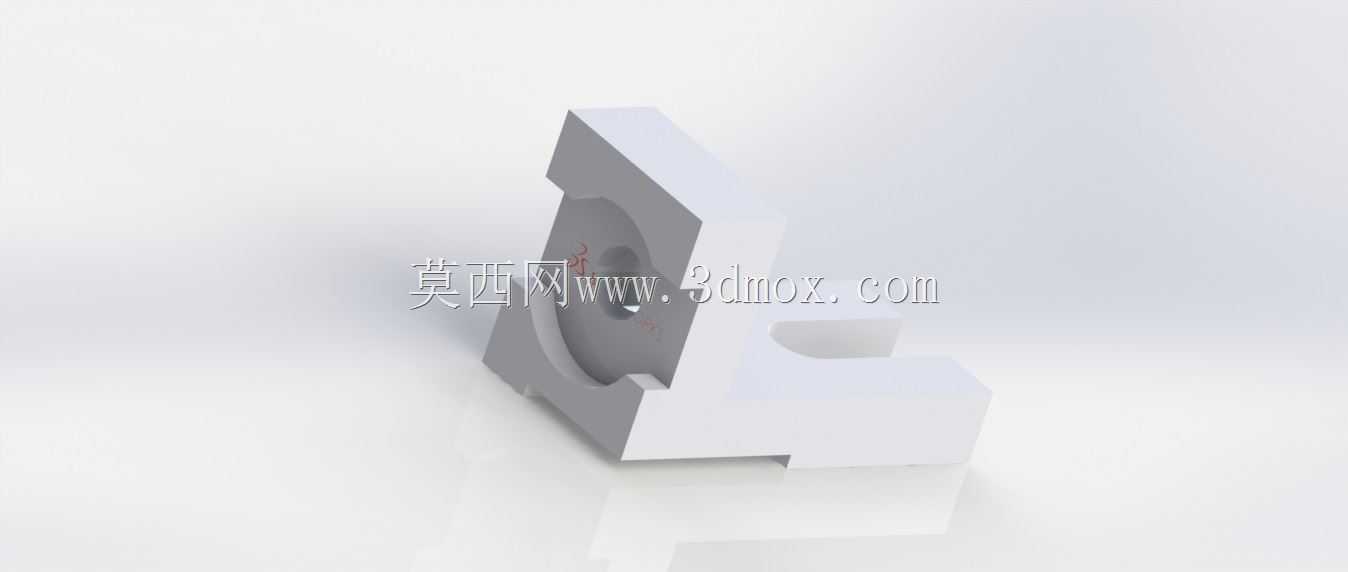

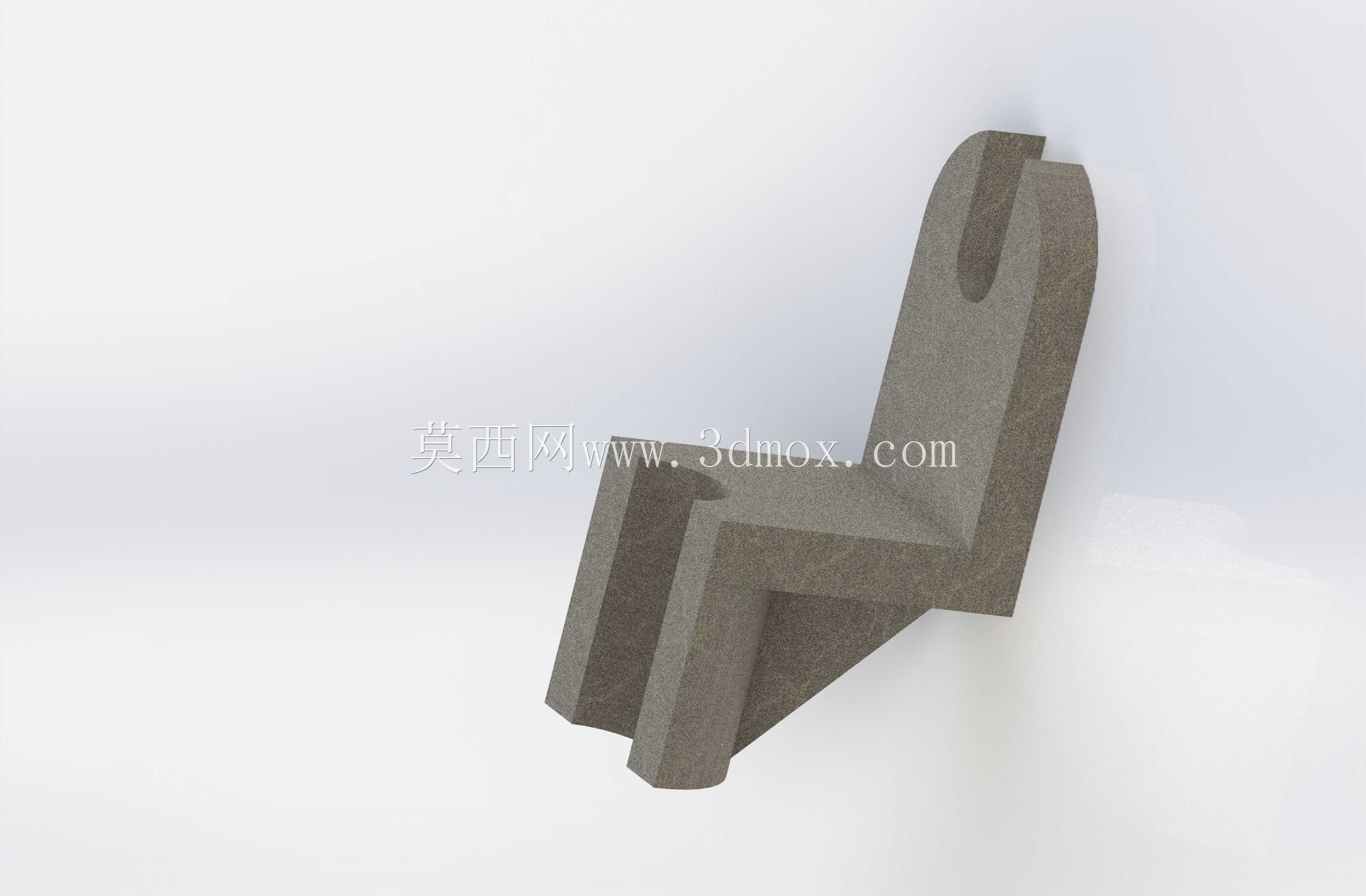

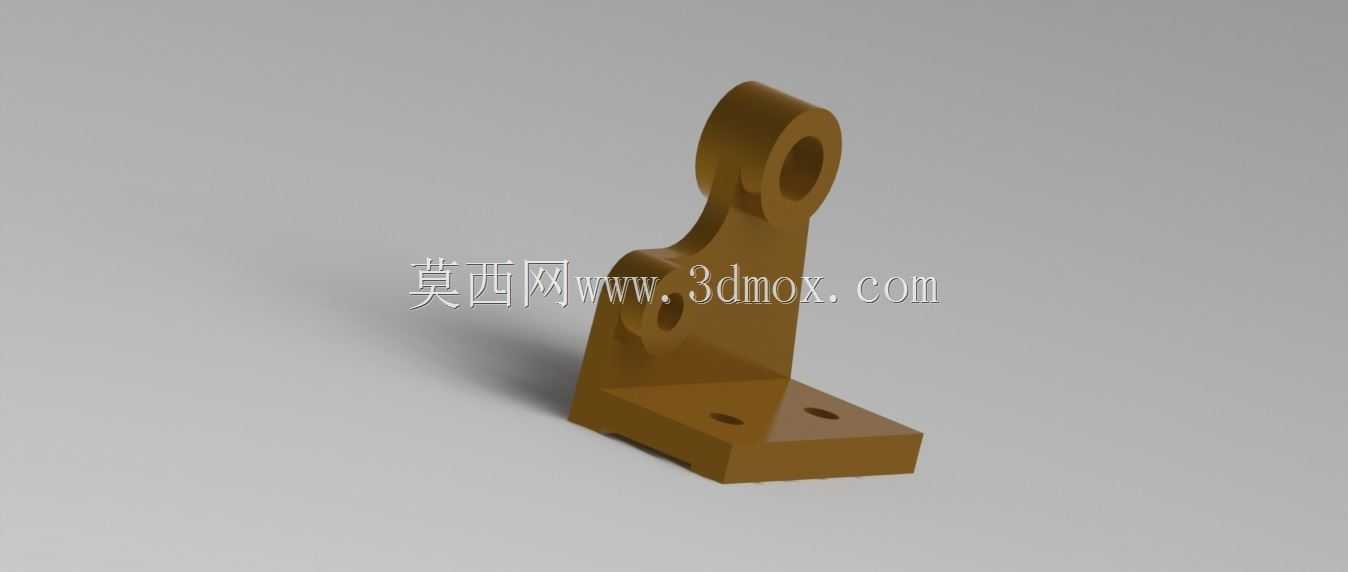

　　这款金属支撑构件在轻工自动化输送线、小型专用工装夹具台、非标检测设备的工位定位模块中应用十分广泛，日常产线迭代做结构改型时，经常会用到这类兼具支撑与定位功能的一体式基座。从实际使用场景来看，它既可以作为小型气动执行元件的安装载体，也能承担薄型工件载具的末端限位支撑，在3C产品组装工位、小五金件冲压出料导正结构里，这类零件的出镜率不低，不需要额外拼接多块板材来凑出安装位，一体式的结构能减少装配累计误差，长期运行下的结构稳定性也比分体拼接件更可靠。

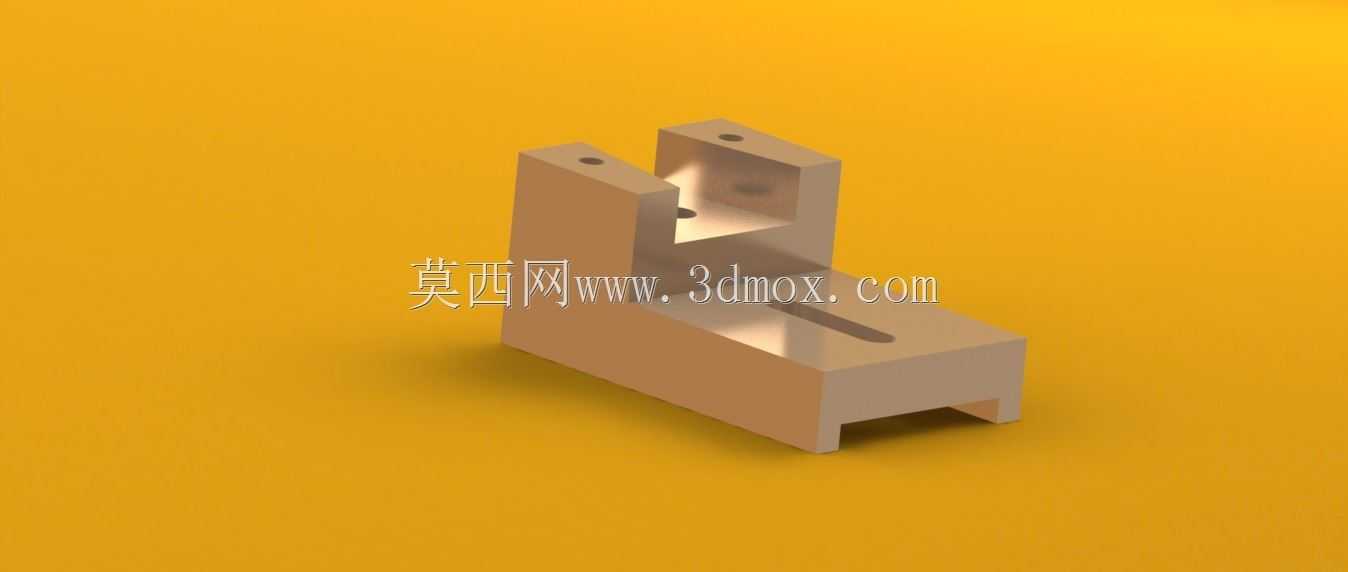

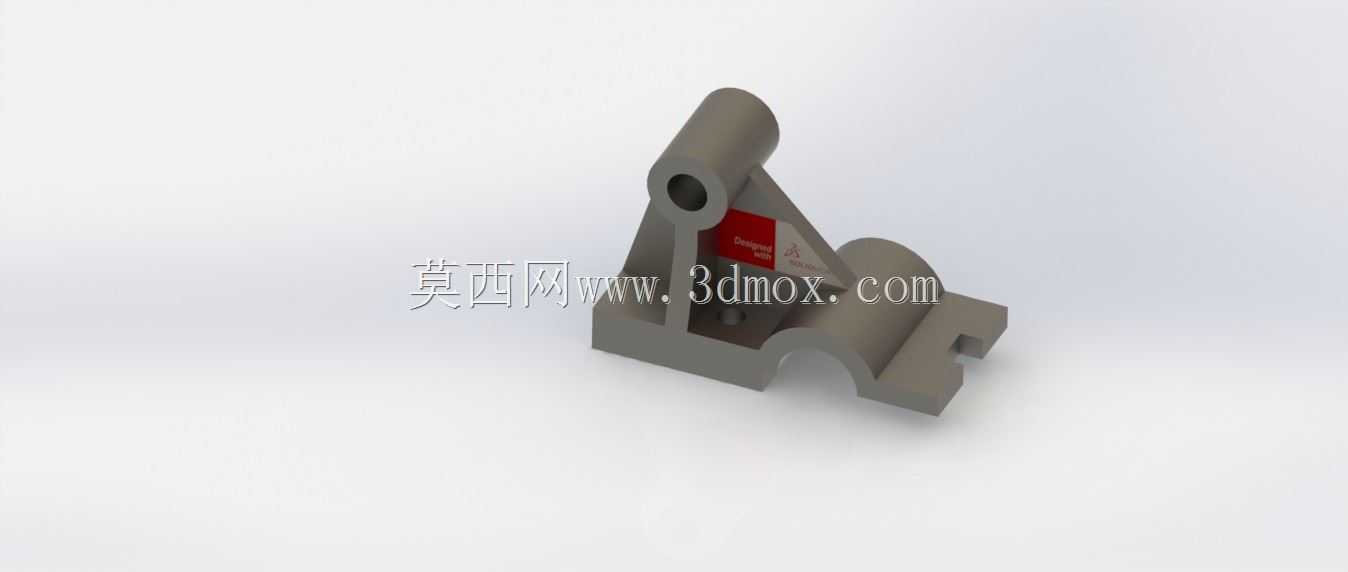

　　设计这类构件时，首先要考虑的是安装边界的适配性，底部的两个凸缘卡槽是直接卡入设备台面板的T型槽内的，不需要额外做下沉式沉孔，安装时顺着T型槽滑入对应工位，再从侧面顶紧锁紧螺丝就能完成固定，调整工位位置时也不用完全拆卸紧固件，顺着槽体平移即可，适配市面上多数标准宽度的工业铝型材台面、铸铁工装平台的槽型尺寸。上部的U型开口槽是用来穿装定位销或者小型导杆的，两个对称分布的安装孔可以穿装锁紧螺钉，固定穿入槽内的轴类零件，调整导杆伸出长度时只需要松开两颗螺钉就能滑动调整，不需要完全拆解构件，调试效率比封闭式安装孔高不少。底座正面的长条形开槽是用来避让安装位下方的传感器走线或者小型顶出机构的，当初做结构评审时，就是因为早期版本没有这个避让槽，安装时光电传感器的线缆会被底座压在台面上，长期摩擦容易破损，加了这个通槽之后，线缆可以从槽内穿出，既理顺了走线路径，也避免了线缆被运动部件剐蹭的风险。

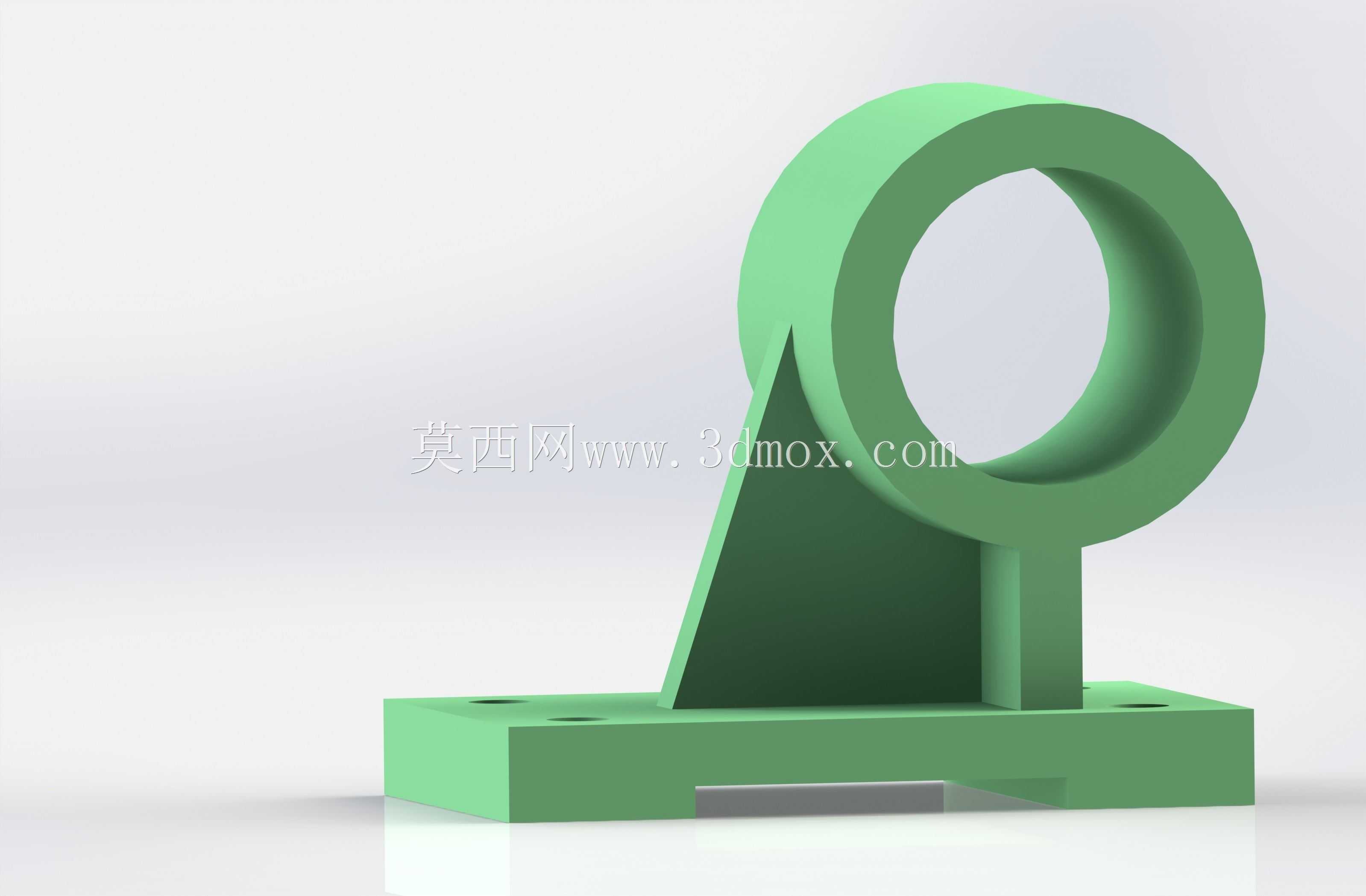

　　从结构强度角度考虑，这款构件的转角处都做了小尺寸的圆角过渡，没有尖锐的直角应力集中区，采用整块金属料铣削加工的话，不需要做额外的焊接拼接，材质选用常用的6061铝合金或者45号钢都能满足使用需求，如果是用于有一定腐蚀性的生产环境，做个本色阳极氧化或者发黑处理就能提升表面耐用度，日常维护只需要定期清理槽内积攒的加工碎屑即可，没有易损的活动结构，使用寿命能匹配整条产线的服役周期。

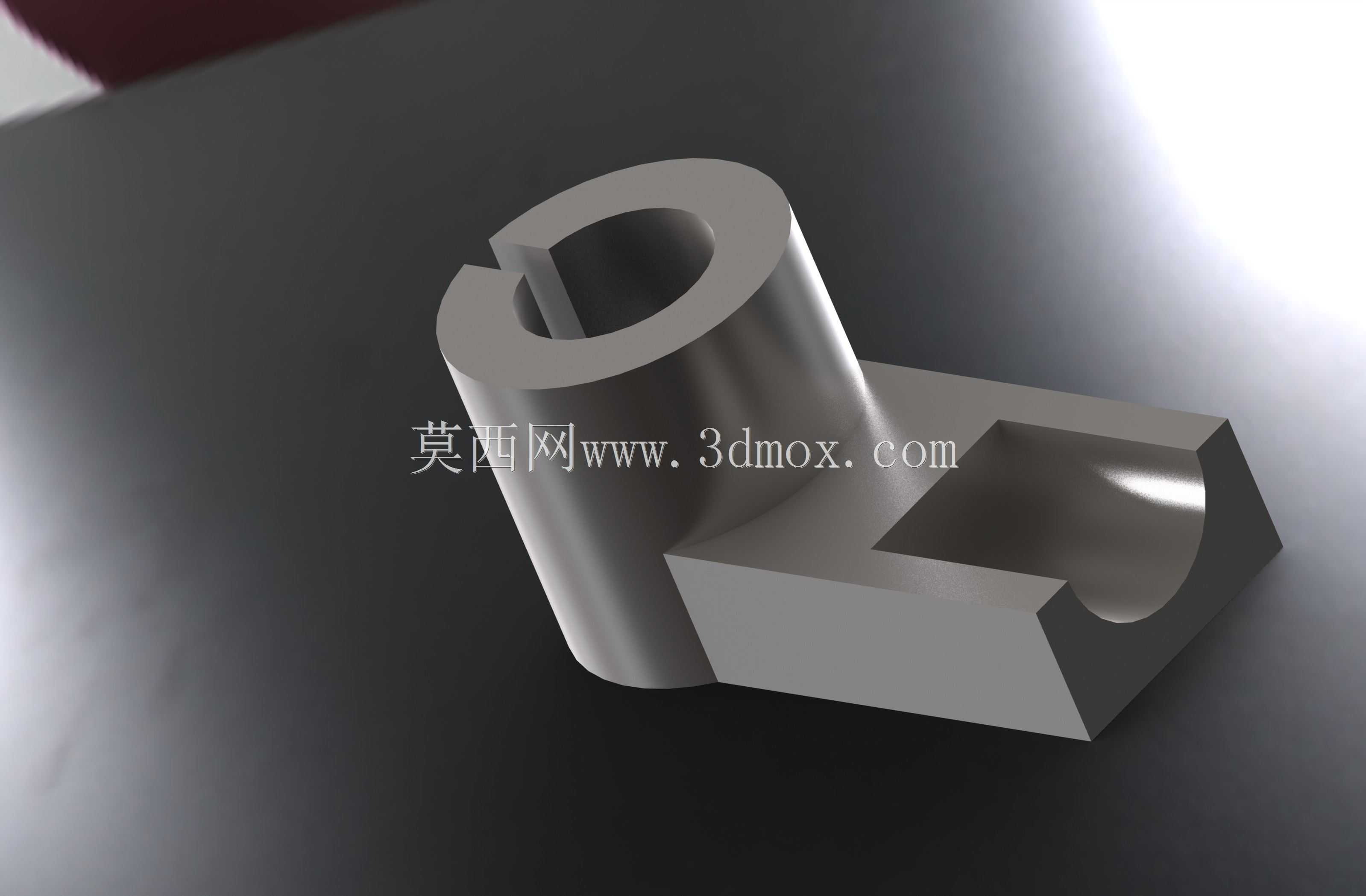

　　实际选型替换时，要注意核对上部U型槽的开口宽度与待安装导杆的直径匹配度，底部卡槽的凸缘高度要和所用台面板的T型槽深度契合，避免出现安装后底座晃动、锁紧不牢的问题。如果是用于承载较重的执行元件，比如小型滑台气缸，可将底座的安装孔位做沉头处理，用内六角螺丝从下往上穿装锁紧，相比侧面顶紧的固定方式，承载能力能提升40%左右，适配更大负载的安装需求。这类一体式基座的建模过程不需要复杂的曲面操作，全部是规则的拉伸、切除特征，做参数化改型时只需要调整几个关键尺寸，就能快速衍生出适配不同槽宽、不同安装高度的系列化零件，能大幅缩短非标设计的建模周期，减少重复绘图的工作量。
