异形片状支撑定位机械构件

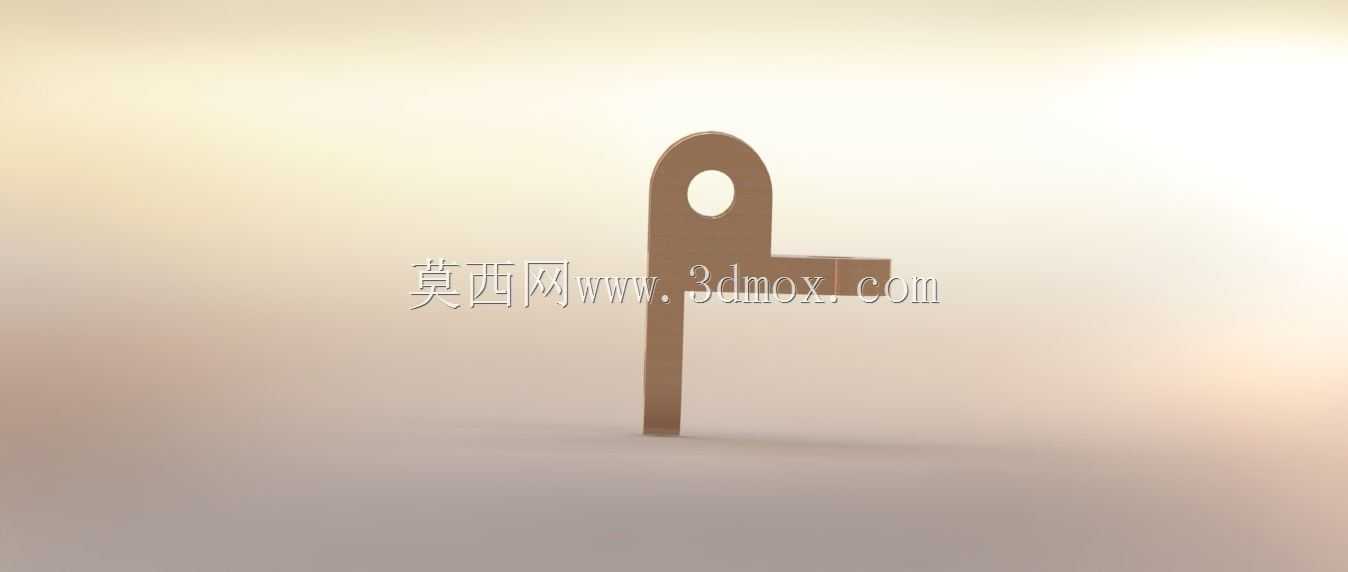

　　在各类工装夹具、小型自动化装配工位以及非标检测治具的搭建过程中，这类异形片状构件常作为辅助定位、侧向支撑的功能件使用，区别于标准型材的通用适配性，这类定制化片状件往往针对特定工位的避让需求、支撑高度做专属结构优化，能在狭小安装空间内完成其他标准件无法实现的点位支撑作用。从结构形态来看，该构件整体采用薄型板材一体成型，上部开设的圆形通孔为安装固定孔，可配合圆柱销、内六角螺丝完成与安装基座的锁紧固定，孔位的位置精度直接决定构件安装后的支撑点位偏差，设计时通常会根据配合件的公差等级预留0.02-0.05mm的安装间隙，避免装配时出现过盈卡滞或者间隙过大导致的支撑晃动。构件下部垂直延伸的片状段为主要支撑工作段，端部做了微小的圆角处理，

　　避免与被支撑工件接触时刮伤工件表面，侧向延伸的短臂结构可作为侧向限位面，在工件放置时完成单方向的位置约束，减少额外定位块的加装需求，精简整个工位的零件数量。设计这类构件时，首先要明确实际使用场景的负载要求，若仅作为轻质工件的辅助定位，常规冷轧钢板冲压成型即可满足强度需求，若需要承受一定的侧向顶紧力，则需要选用45号钢做调质处理，或者更换为不锈钢板材提升结构刚性，避免长期受力出现弯折变形。安装边界方面，这类片状构件的整体厚度通常根据安装空间的间隙确定，常见厚度在1.5mm-5mm区间，垂直段的高度需要匹配被支撑工件的支撑面高度，设计时要预留0.1-0.3mm的高度调整余量，可通过在构件与基座之间加装薄铜片的方式完成最终高度微调，

　　上部固定孔的中心到垂直支撑段的距离需要严格匹配避让需求，避免构件本体与周边的运动部件出现干涉，侧向延伸臂的长度不宜过长，否则会在受力时出现应力集中导致臂段断裂，通常延伸长度不超过构件主体厚度的3倍。在实际生产线应用中，这类构件常被用在电子零部件装配工位的PCB板侧向支撑、小型五金件焊接工位的工件定位、注塑件取出后的冷却治具支撑点位，相比块状支撑件，片状结构的占用空间更小，能在密集排布的工位中灵活布置，同时一体成型的结构不需要额外的拼接装配，安装调试的效率更高，后期维护更换时仅需松脱固定螺丝即可完成替换，不需要拆解周边其他关联部件。建模过程中需要注意各折弯处的圆角处理，若采用冲压工艺加工，折弯内圆角需要匹配板材厚度设置，避免冲压时出现板材开裂的问题，固定孔的孔口需要做倒角处理，方便安装时螺丝的导入，支撑端面的平面度需要控制在0.1mm以内，保证与被支撑工件的接触面积均匀，避免局部点接触导致的工件压痕或者支撑不稳。
