带卡槽支撑结构的异形机械连接构件

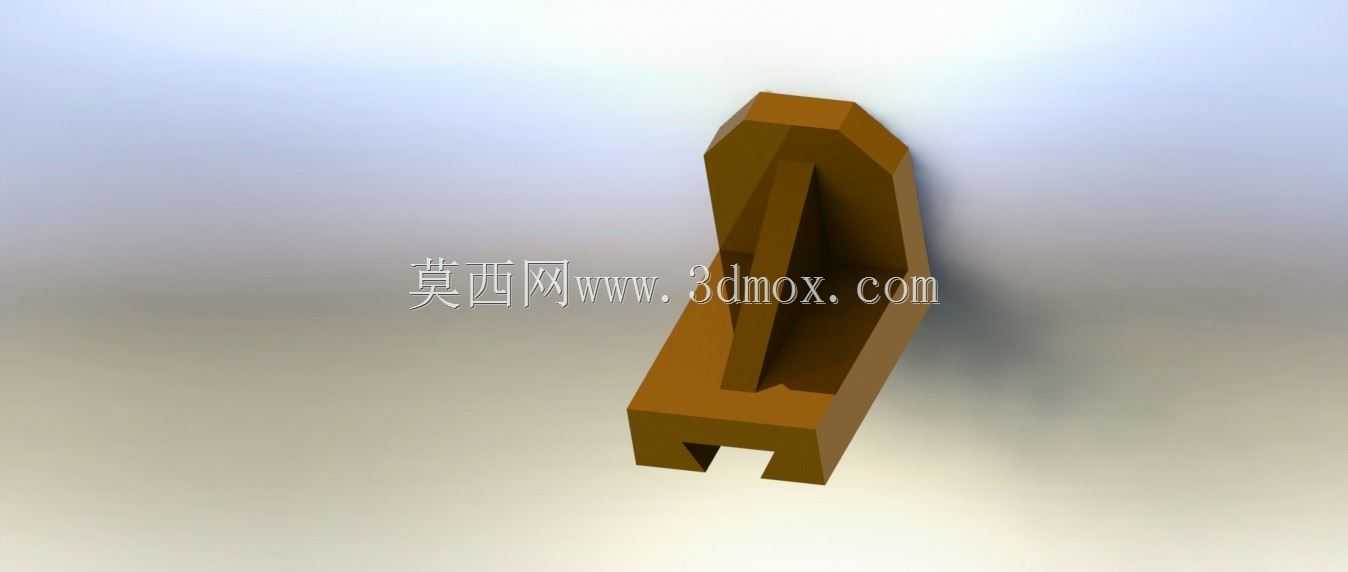

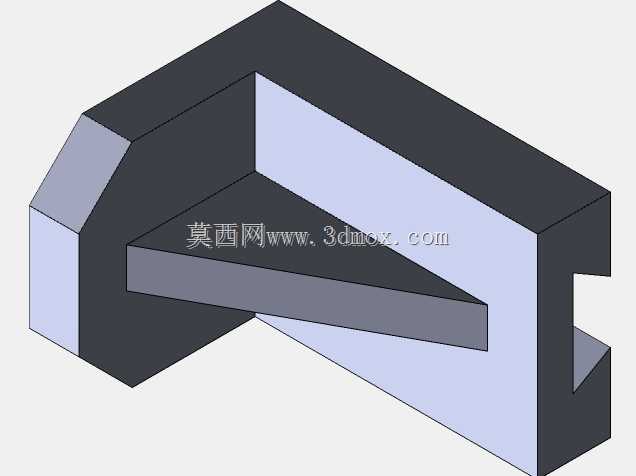

　　这类带卡槽的异形支撑构件，常见于轻工自动化生产线的物料导向工位、小型输送设备的侧边挡料机构，以及部分工装夹具的定位支撑单元，实际使用中主要承担单侧受力的支撑、相邻组件的卡位衔接作用，避免输送或加工过程中工件出现偏移、窜动的问题。从结构形态来看，构件整体采用一体化成型的弯折构型，主体为带斜向加强筋的槽型结构，底部开设的对称卡槽是核心安装定位结构，卡槽的开口宽度与配套使用的型材、安装板厚度做了适配设计，安装时可直接卡入对应安装基座的凸沿，无需额外加工复杂的安装孔位，能大幅缩短现场装配的调整时间。斜向设置的加强筋沿构件受力方向布置，从底部卡槽位置一直延伸至构件顶端的支撑面，在不额外增加整体壁厚的前提下，

　　有效提升了构件侧向受力时的抗弯折能力，避免长期受侧向推力出现结构变形。构件的支撑面做了小角度的倾斜处理，和接触工件的外形轮廓做了贴合匹配，接触位置不会出现应力集中的尖角，减少长期使用过程中支撑面的磨损量。设计这类构件时，首先要明确实际工况下的受力方向与载荷大小，先确定底部卡槽的配合公差，卡槽和安装基座的配合间隙控制在0.1mm到0.2mm之间，既保证安装时的顺畅度，又避免卡入后出现过大的旷量。斜向加强筋的厚度不需要和主体侧壁保持一致，通常取主体壁厚的0.8倍即可，过厚的加强筋反而会在成型过程中出现局部缩痕，影响构件的尺寸精度。构件的整体高度需要匹配对应工位的工件高度差，安装后支撑面的高度误差要控制在0.3mm以内，

　　否则会出现支撑虚位，无法起到预期的定位作用。外形尺寸方面，这类构件的整体长度通常在60mm到80mm区间，宽度在25mm到30mm区间，底部卡槽的深度一般不小于8mm，保证卡入安装基座后有足够的咬合长度，受侧向力时不会从基座上脱出。安装边界上需要注意，构件后侧和相邻固定组件之间要预留至少5mm的操作空间，方便安装时调整卡位位置，构件前方的工件通行区域不能有突出的结构棱角，避免刮擦经过的工件表面。在实际选型应用中，如果是用于有频繁冲击的工位，可以适当增加主体侧壁的壁厚，同时在卡槽位置增加防滑的细纹结构，提升连接的可靠性；如果是用于轻载的物料导向工位，可以在保证结构强度的前提下适当削减非受力位置的材料厚度，降低构件的整体重量。

　　这类构件的结构没有多余的冗余设计，所有的构型特征都服务于实际的安装与受力需求，没有为了外观增加不必要的曲面结构，建模过程中可以先绘制底部卡槽的截面轮廓，拉伸得到安装基座配合部分，再通过多段线绘制主体的弯折轮廓，拉伸生成主体结构后添加斜向加强筋，最后对所有的棱边做倒圆角处理，倒圆角半径不小于1mm，避免应力集中导致的结构开裂。需要注意的是，构件顶端的支撑面和工件接触的位置，要保证平面度符合要求，建模时不要出现曲面拼接的断差，否则实际接触时会出现局部点接触，加速支撑面的磨损。
