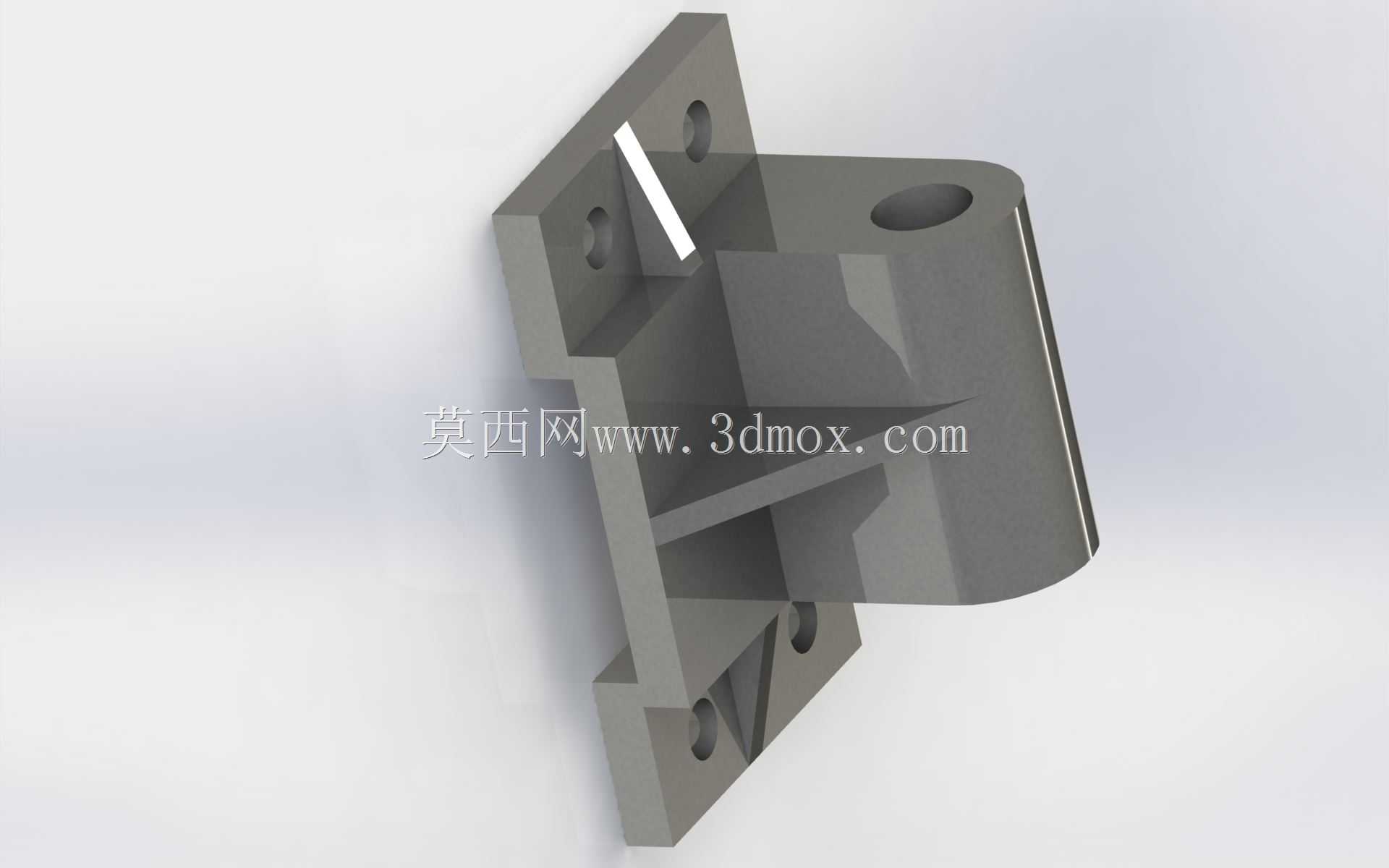

带安装法兰的铰接式支撑连接座结构

　　这类带安装法兰的铰接支撑座，常见于中小型自动化输送线、工位辅助工装以及轻型举升机构的铰接点位，主要承担两个相对摆动构件之间的载荷传递与运动约束作用，区别于固定式刚性支撑，它预留的同轴铰接孔可以适配销轴类连接件，让被支撑部件在设定角度范围内完成往复摆动，不会出现运动卡滞或者应力集中断裂的问题。从结构设计逻辑来看，整个构件采用一体化铸造成型后再做机加工的工艺路线，背部的安装法兰面设置了四个对称分布的沉头安装孔，安装时可以将整个座体完全贴合在设备的立式安装基准面上，沉孔结构能够让螺栓头部完全埋入法兰面内，不会突出平面干涉其他部件的运动轨迹，法兰与主体承力筒之间设置了多道三角形加强筋，分别沿着竖直载荷传递方向与横向扭矩受力方向分布，

　　能够在不额外增加整体壁厚的前提下，大幅提升座体的抗弯折、抗扭转变形能力，避免长期受交变载荷出现根部开裂的问题。主体承力部位的同轴铰接孔做了公差带收窄设计，内孔表面预留了衬套安装余量，实际装配时可以压入铜基自润滑衬套，降低销轴转动过程中的磨损，延长整个铰接点位的维护周期，孔的两端做了倒角导向处理，既方便销轴装配时的快速对位，也能去除机加工产生的毛刺锐边，避免装配过程中划伤操作人员或者配合零件表面。从安装边界尺寸来看，背部法兰的安装孔位采用对称等距布局，适配常见的40系列、50系列工业铝型材的安装孔距，也可以直接固定在厚度8mm以上的钢板焊接机架上，不需要额外做转接板设计，整体座体的突出厚度控制在较小范围内，

　　在紧凑安装空间内也能完成布置，不会和周边的管线、传动部件产生运动干涉。实际应用场景中，这类支撑座常用来作为气动撑杆、液压支撑杆的端部固定座，也可以作为连杆机构的中间铰接支点，在工位翻转台、小型物料举升装置、设备安全门的开合机构中都能看到同类结构的应用，设计时特意将承力筒的轴线与安装法兰面设置了固定的垂直夹角，让受力方向能够沿着加强筋的走向直接传递到安装基准面，避免出现额外的附加弯矩，减少螺栓连接点位的受载压力。整个构件的外形过渡位置全部采用圆角处理，没有尖锐的直角结构，既能够降低铸造过程中的应力集中问题，也能减少喷漆、表面处理过程中的积液死角，提升表面处理的附着质量，铰接孔的下方设置了微小的排屑缺口，日常维护时可以方便地清理孔内积存的灰尘、磨屑，避免杂质进入衬套配合面加剧磨损。
