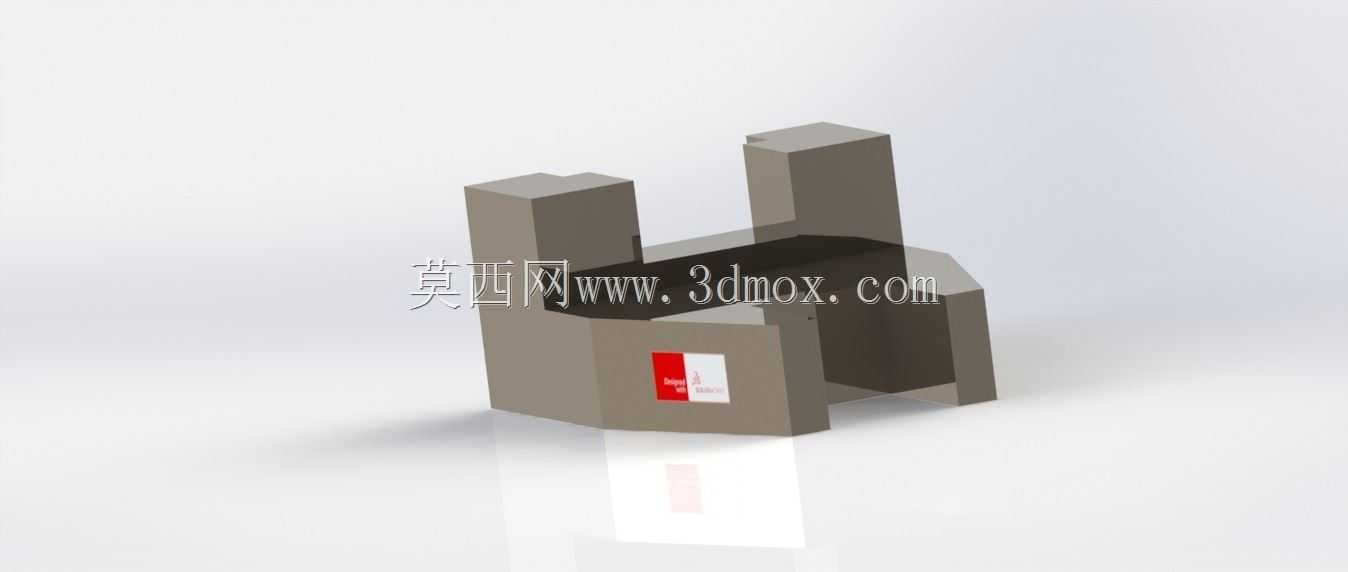

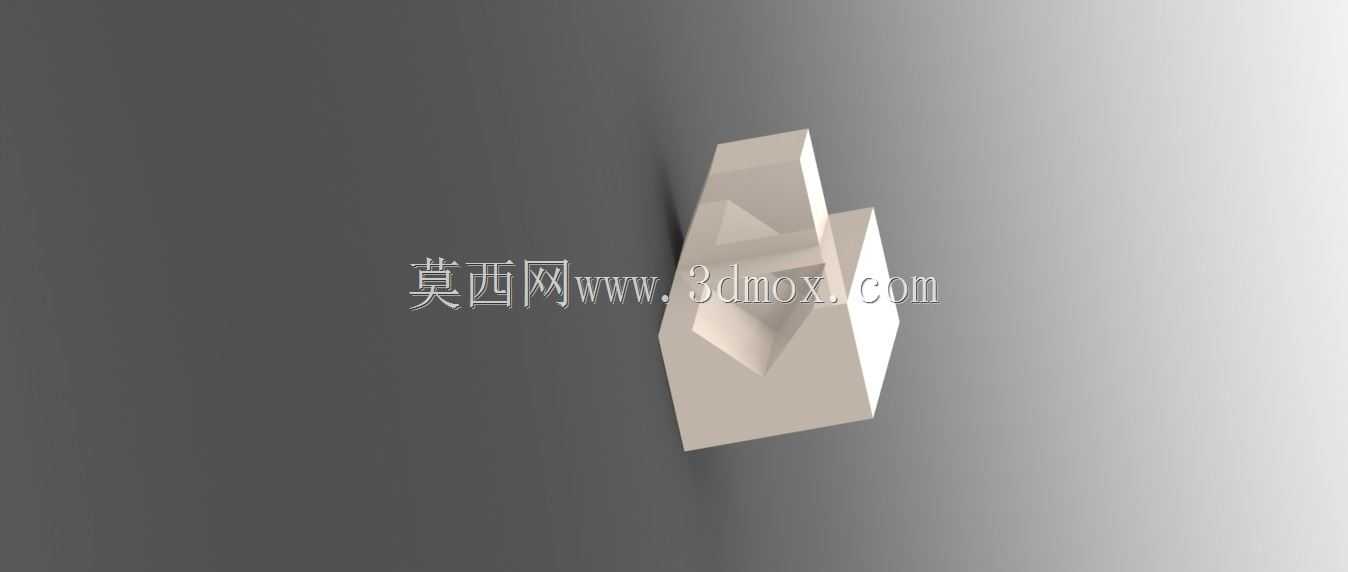

嵌入式凹型机械安装基座结构设计

　　在非标自动化生产线的工位定位、小型检测设备的内置模块固定场景中，这类凹型嵌入式安装基座的使用频率极高，它不需要额外占用设备外部的安装空间，能够直接嵌入设备机架的预设槽位内，为上方搭载的传感元件、小型执行机构提供稳定的安装基准。从实际使用场景来看，这类构件常被用在电子元器件分拣设备的侧边检测位、小型包装设备的标签导向辊安装位，以及实验室小型试验台的试样固定工位，相比外凸式的安装座，它的凹型结构能够对搭载的部件形成三面防护，避免生产过程中散落的碎屑、飞溅的切削液直接接触核心安装面，降低部件受外力磕碰移位的风险。

　　设计这类构件时，首先要匹配安装位的预留边界尺寸，基座的外轮廓宽度需要比机架预设槽的宽度小0.1到0.2毫米，保证装配时能够顺利推入槽位，同时不会因为间隙过大出现装配后晃动的问题；基座的凹腔深度需要根据搭载部件的安装高度确定，要保证搭载部件装入后，部件的工作面与基座顶面的高度差控制在设计要求范围内，避免出现部件突出过多干涉周边运动构件，或是凹陷过深导致部件工作范围不足的问题。基座的壁厚设计需要结合实际承载需求调整，常规工况下壁厚不小于5毫米即可满足小型元件的承载要求，如果需要搭载重量较大的执行部件，还要在凹腔的外侧增设加强筋结构，避免长期受力后侧壁出现形变，导致安装基准偏移。

　　从结构功能来看，基座底部预留的安装孔位采用沉孔设计，装配时固定螺栓的头部能够完全沉入沉孔内，不会突出基座底面，保证基座推入槽位时底面能够与槽底完全贴合，不会因为螺栓突出导致装配间隙不均。凹腔的内侧壁设置有微小的拔模斜度，一方面是方便加工过程中的脱模工序，另一方面也能在装入搭载部件时起到导向作用，降低装配对位的难度。基座的顶面边缘做了0.5毫米的倒角处理，既能够去除加工产生的毛刺，避免装配时划伤操作人员，也能减少部件推入槽位时的边角磕碰，防止涂层脱落导致基材锈蚀。

　　在安装适配性上，这类基座的长度可以根据实际工位的需求做模块化调整，不需要改动整体的截面结构，只需要调整长度方向的尺寸即可适配不同宽度的机架槽位，能够大幅降低同系列不同规格设备的设计重复工作量。实际装配时，只需要在槽位的对应位置预制螺纹孔，将基座推入槽位对准孔位后拧入固定螺栓即可完成安装，后期维护更换时也不需要拆解周边的其他构件，直接拧出螺栓就能抽出基座更换，维护效率相比焊接式的固定座提升60%以上。需要注意的是，设计时要保证基座的两个安装孔位的同轴度误差控制在0.05毫米以内，避免螺栓装配时出现别劲的问题，导致基座装配后出现应力变形，长期使用后出现精度偏移。另外凹腔的底面平面度需要控制在0.02毫米以内，保证搭载部件安装后能够与基准面完全贴合，不会因为平面度误差导致部件安装倾斜，影响检测或执行的精度。
