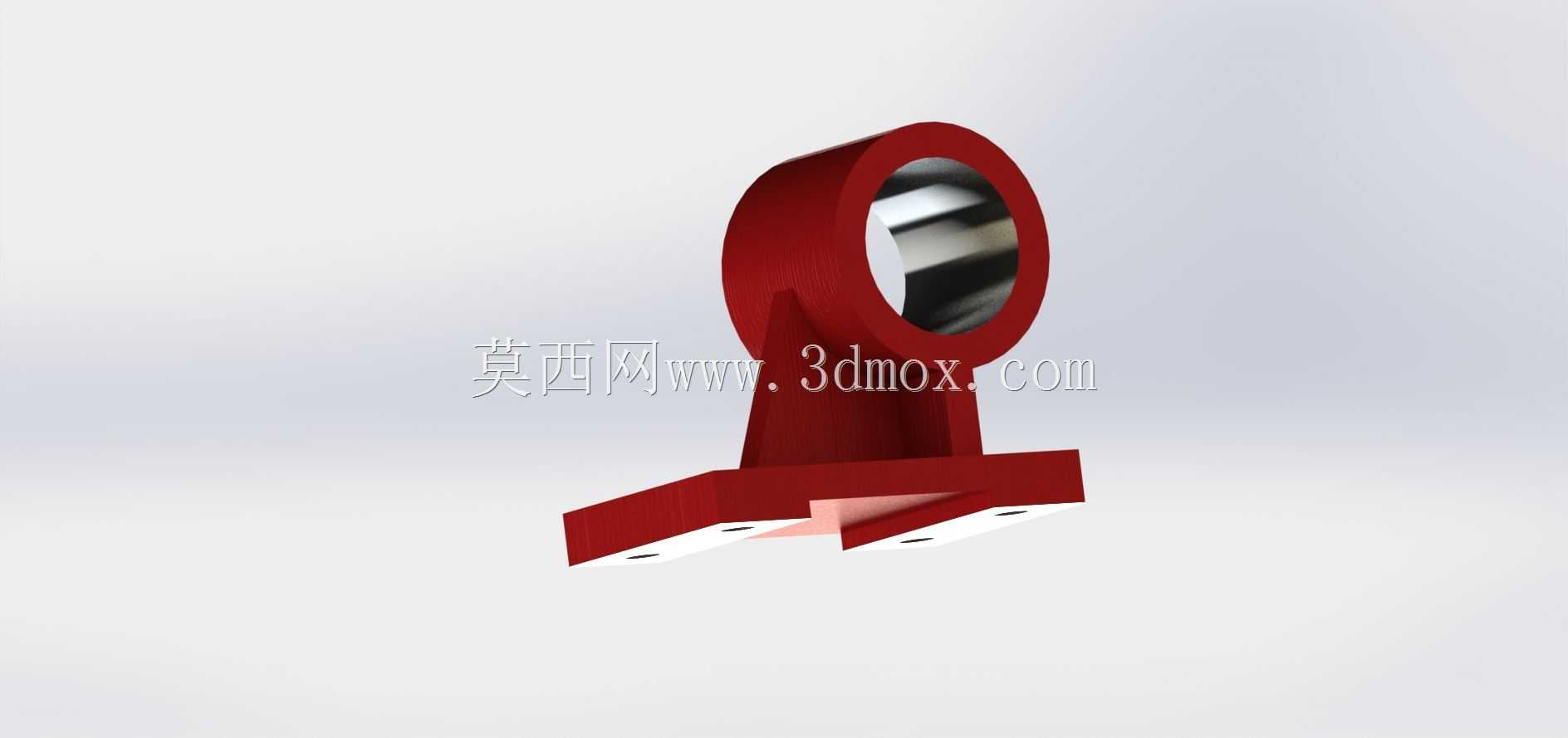

带安装底座的立式支撑轴承座结构

　　在常规的输送线辊筒支撑、小型传动机构的转轴定位场景中，这类带一体式安装底座的立式支撑结构是应用频次极高的零部件，很多入门结构工程师在做小型设备的传动布局时，很容易忽略这类支撑件的安装边界与受力匹配，最后出现转轴跳动、安装座松动的问题。从结构本身来看，上部的环形腔体是核心的功能区域，主要用来嵌装配套的轴套或者滚动轴承，给穿过的回转轴提供径向约束，抵消转轴运转过程中产生的径向载荷，避免转轴因为悬臂过长出现挠曲变形。下部的安装底座采用了分体式的双支脚设计，两个支脚分别向环形主体的两侧延伸，每个支脚上都预留了两个贯通的安装孔，这种四孔固定的布局相比单块平板的两孔固定，抗倾覆能力要强很多，尤其是在转轴存在一定轴向窜动的工况下，

　　四个安装点可以均匀分摊倾覆力矩，不会出现单个螺栓受力过大被剪断的情况。设计这类支撑结构的时候，首先要确定的是上部环形腔体的内径尺寸，这个尺寸必须和选配的轴承外径形成过渡配合，公差带一般选H7/js6就可以满足大部分常规传动场景的需求，过盈量太大会导致轴承压装困难，甚至压坏轴承外圈，间隙太大又会出现轴承外圈跑圈的问题，长时间运转会把支撑座的内孔磨出椭圆，导致整个支撑结构失效。环形腔体的轴向厚度也需要匹配所选轴承的宽度，要保证轴承压装之后，端面不会突出腔体太多，也不会陷在腔体内部无法定位，一般会在腔体的内侧加工出一圈定位台肩，台肩的内径要比轴承内圈的外径小1到2毫米，既可以给轴承提供轴向定位，又不会和转轴或者轴上的其他零件产生干涉。

　　下部的两个安装支脚，在设计的时候需要注意和安装基面的贴合度，支脚的底面必须保证平面度在0.1毫米以内，如果平面度太差，螺栓拧紧之后会把整个支撑座拉变形，导致上部的环形腔体出现圆度误差，直接影响轴承的运转精度，甚至会出现轴承卡滞的问题。支脚上的安装孔尺寸要比选配的安装螺栓直径大1到2毫米，留出一定的安装调整余量，方便现场安装的时候微调支撑座的位置，保证和对面的支撑座保持同轴，两个支撑座的同轴度误差如果超过0.2毫米，转轴装上去之后转动阻力会大幅提升，不仅会增加电机的负载，还会加速轴承的磨损，缩短整个传动机构的使用寿命。支脚和上部环形主体的连接位置做了三角形的加强筋结构，这个加强筋的厚度一般取主体壁厚的0.8到1倍，不需要做的太厚，太厚的话注塑或者铸造的时候容易在连接处产生缩孔缺陷，反而会降低结构的整体强度，加强筋的高度要从支脚的上表面一直延伸到环形腔体的中部位置，这样可以有效提升连接位置的刚性，避免在承受径向载荷的时候，支脚和环形主体的连接处出现断裂。在实际的设备布局中，这类支撑座一般都是成对使用，分别布置在辊筒或者转轴的两端，安装的时候需要先把轴承压装到支撑座的环形腔体内，再把转轴穿入轴承内圈，最后把整个组件放到设备的安装基面上，调整好两个支撑座的同轴度之后再拧紧安装螺栓。很多新手工程师在选型的时候，只会看轴承的内径能不能匹配转轴，忽略了支撑座本身的额定载荷，比如在输送重载工件的辊道上，如果选用了壁厚太薄的支撑座，

　　运转一段时间之后就会出现环形腔体开裂的问题，所以在设计的时候，环形腔体的壁厚要根据所承受的最大径向载荷来计算，一般常规轻型输送场景下，壁厚取8到10毫米就可以满足需求，如果是重载场景，壁厚需要适当增加，同时还要加大加强筋的尺寸。另外，这类支撑座的材质如果是用在普通的工业环境中，选HT200灰铸铁就可以，灰铸铁的减震性能比较好，可以有效吸收转轴运转过程中产生的振动，降低运转噪音；如果是用在对重量有要求的移动设备上，可以选用6061铝合金加工，重量会比铸铁件轻三分之二左右，但是强度会稍低一些，需要适当增加壁厚来弥补刚性的不足。在三维建模的过程中，需要特别注意各个安装孔的位置度，尤其是同一侧支脚上的两个安装孔，孔距的公差要控制在±0.1毫米以内，不然现场安装的时候会出现螺栓穿不进安装基面预留孔的问题；环形腔体的内孔圆柱度也要做约束，不然加工出来的零件无法和轴承顺畅配合。建模的时候可以先画出上部环形的旋转截面，旋转出主体结构，再拉伸做出下部的两个支脚，之后添加连接位置的加强筋，最后切除出安装孔和腔体内部的定位台肩，建模过程中要注意各个连接处做圆角过渡，避免出现应力集中的尖角，尤其是在载荷传递的路径上，圆角半径一般取2到3毫米，既可以减少应力集中，也可以让加工或者铸造的时候更容易成型。
