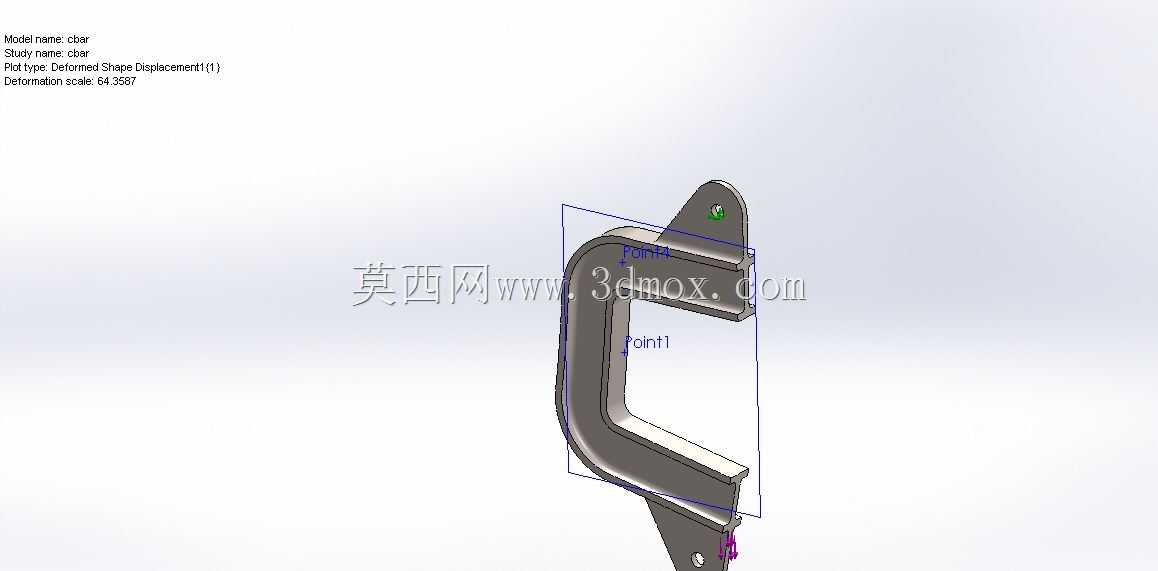

本次仿真分析的C型连接件,主要应用于航空航天领域机载设备的安装固定场景,在舱内支架、设备挂载点位承担连接与载荷传递作用,这类构件在实际工况中需要承受设备自重带来的静载荷,以及飞行过程中产生的交变振动附加载荷,对结构的局部应力集中、应变分布有严格要求,一旦出现局部屈服或变形超差,会直接影响挂载设备的定位精度,甚至引发连接失效风险。从结构设计思路来看,该C型构件采用一体化弯折成型的结构方案,上端设置单耳安装孔位,用于与上部固定基座实现铰接或螺栓固连,下端为平直承载端面,用于承托被连接的设备主体,弯折段采用大圆弧过渡设计,避免直角弯折带来的严重应力集中问题。在建模阶段,首先完成了构件的实体特征构建,对安装孔位的倒角、

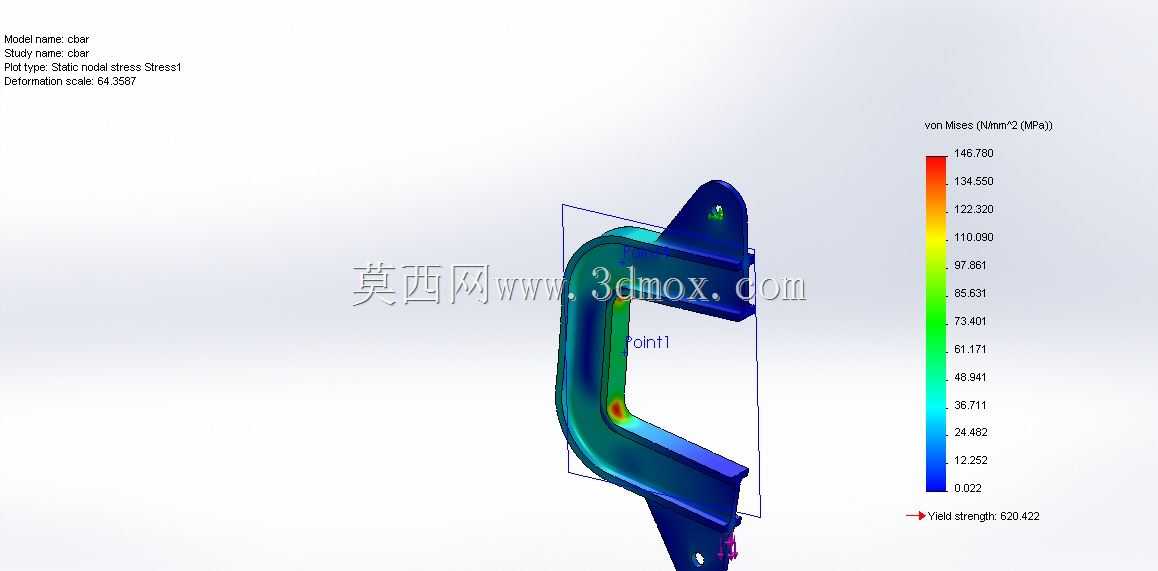

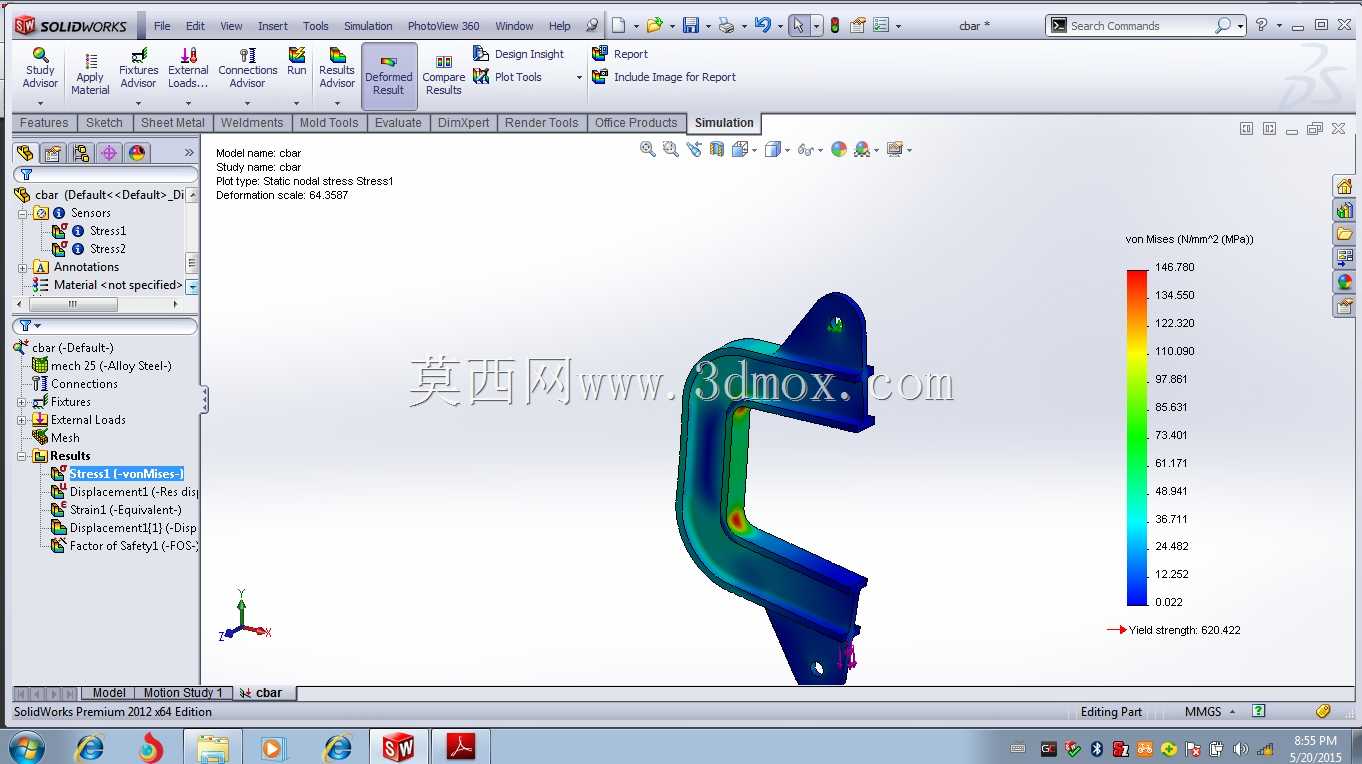

弯折处的圆角细节都做了完整还原,没有做过度的几何简化,保证仿真计算的边界与实际加工零件的几何特征一致。网格划分时针对弯折过渡区域、孔位周边做了网格加密处理,这些区域是应力应变的高发区域,加密网格能够提升计算结果的精度,其余平直段采用适中的网格尺寸平衡计算效率与结果准确性。仿真的边界条件设置完全贴合实际安装状态:上端安装孔位施加全自由度固定约束,模拟与基座连接后的固定状态,下端承载端面施加垂直向下的均布载荷,模拟挂载设备的重力作用,同时在构件侧面施加小幅的侧向载荷,模拟飞行过程中的侧向过载工况。从仿真得到的应变云图可以看到,构件的最大应变出现在弯折段的内侧圆弧位置,这与工程经验中的应力集中分布规律完全吻合,

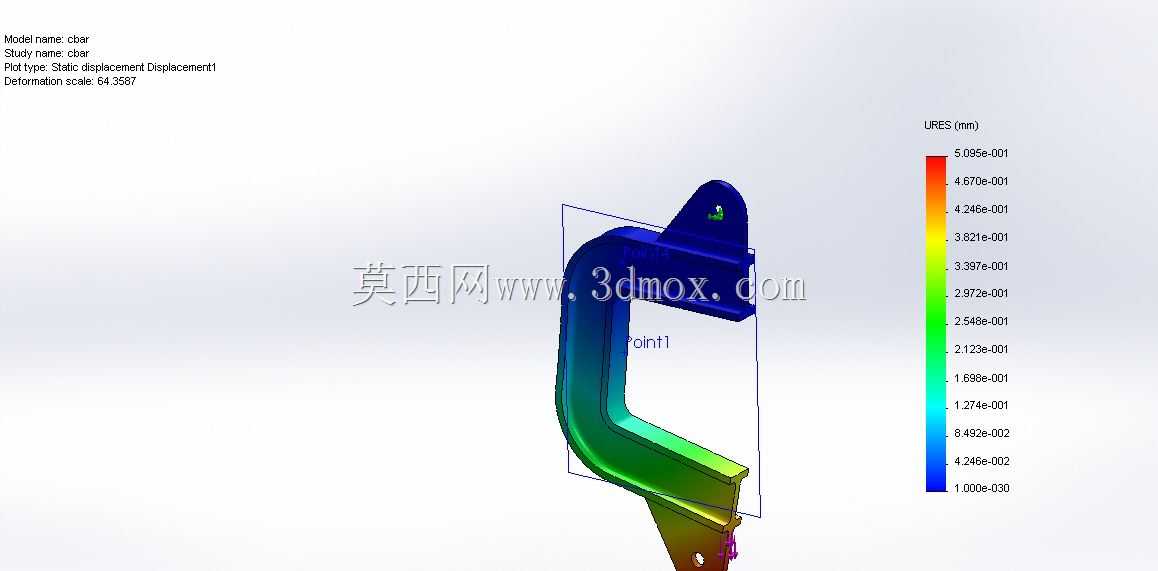

云图中采用蓝到红的色彩渐变直观展示应变数值的分布梯度,蓝色区域为低应变区,主要分布在上下两端的平直段,这些区域结构刚度充足,变形量极小;绿色到黄色区域为中等应变区,分布在弯折段的外侧以及平直段与弯折段的衔接位置;红色区域为最大应变集中点,位于弯折内侧的圆弧中点位置,该位置的应变数值需要重点校核,确保在额定载荷下不会超出材料的屈服应变阈值。在安装边界方面,该构件上端安装孔的孔径、孔位到弯折段的距离都有严格的尺寸公差要求,安装时需要保证孔位与基座连接销的同轴度,避免额外的装配应力叠加到工作载荷上;下端承载端面的平面度需要控制在合理范围内,保证与被连接设备的接触面完全贴合,避免点接触或线接触带来的局部压应力过大问题。

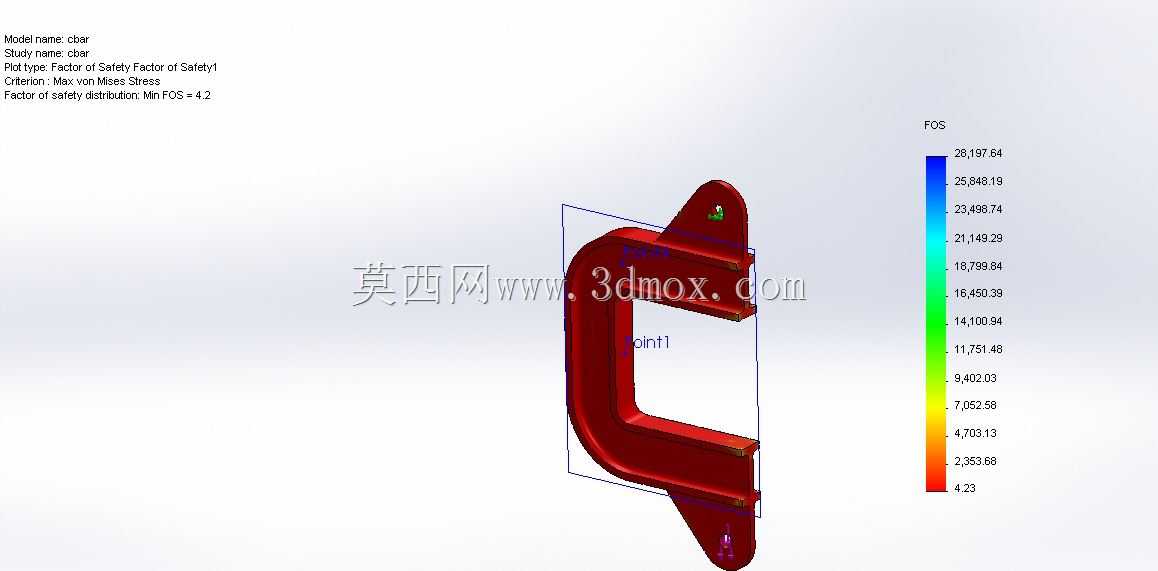

构件的整体外形尺寸适配航空舱内的狭小安装空间,C型的开口尺寸能够避开安装路径上的其他管线与结构件,不需要额外修改周边设备的布局即可完成安装。在材料选择上,这类航空连接件通常采用高强度铝合金或结构钢材料,仿真时输入的材料参数包括弹性模量、泊松比、屈服强度都与实际选用的材料参数保持一致,保证仿真结果能够直接指导实际零件的强度校核。从仿真结果来看,当前结构在额定载荷下的最大应变值处于材料的弹性变形区间内,没有出现塑性变形的风险,不过弯折内侧的应变集中问题可以通过进一步优化过渡圆弧半径、局部增加壁厚的方式来降低峰值应变,提升构件的疲劳寿命,应对长期交变载荷下的使用需求。这类静力学仿真分析工作,能够在零件开模加工之前就完成结构强度的验证,减少物理样机的试制次数,缩短研发周期,同时能够精准定位结构的薄弱位置,为后续的结构优化提供明确的数据支撑,避免依靠经验设计带来的结构冗余或者强度不足问题。在实际工程应用中,这类C型连接件除了航空领域,也可用于其他工业设备的支架连接场景,不同场景下只需要调整载荷参数、更换对应材料参数即可完成适配性的仿真验证,保证构件在不同工况下都能满足使用要求。
