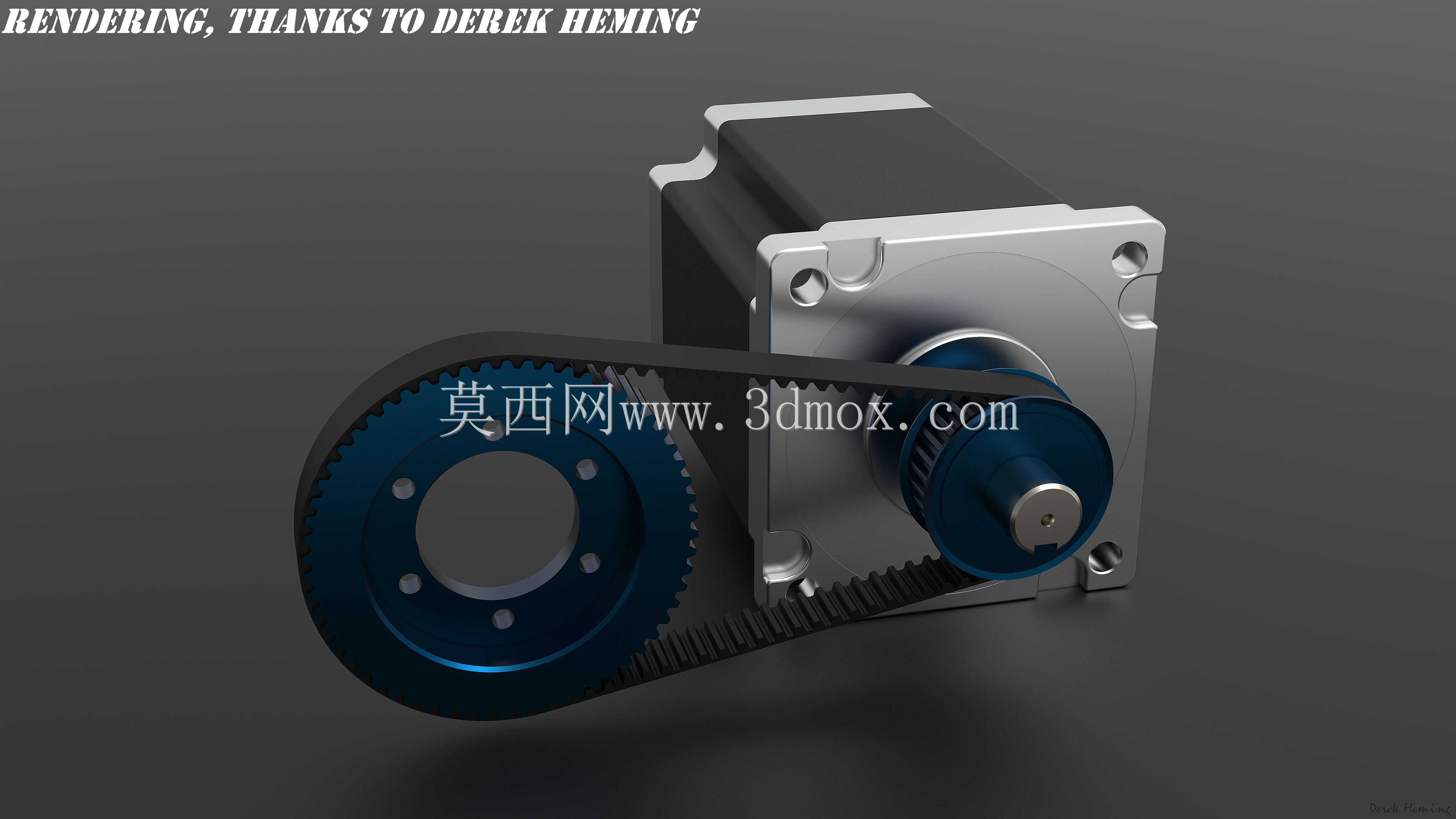

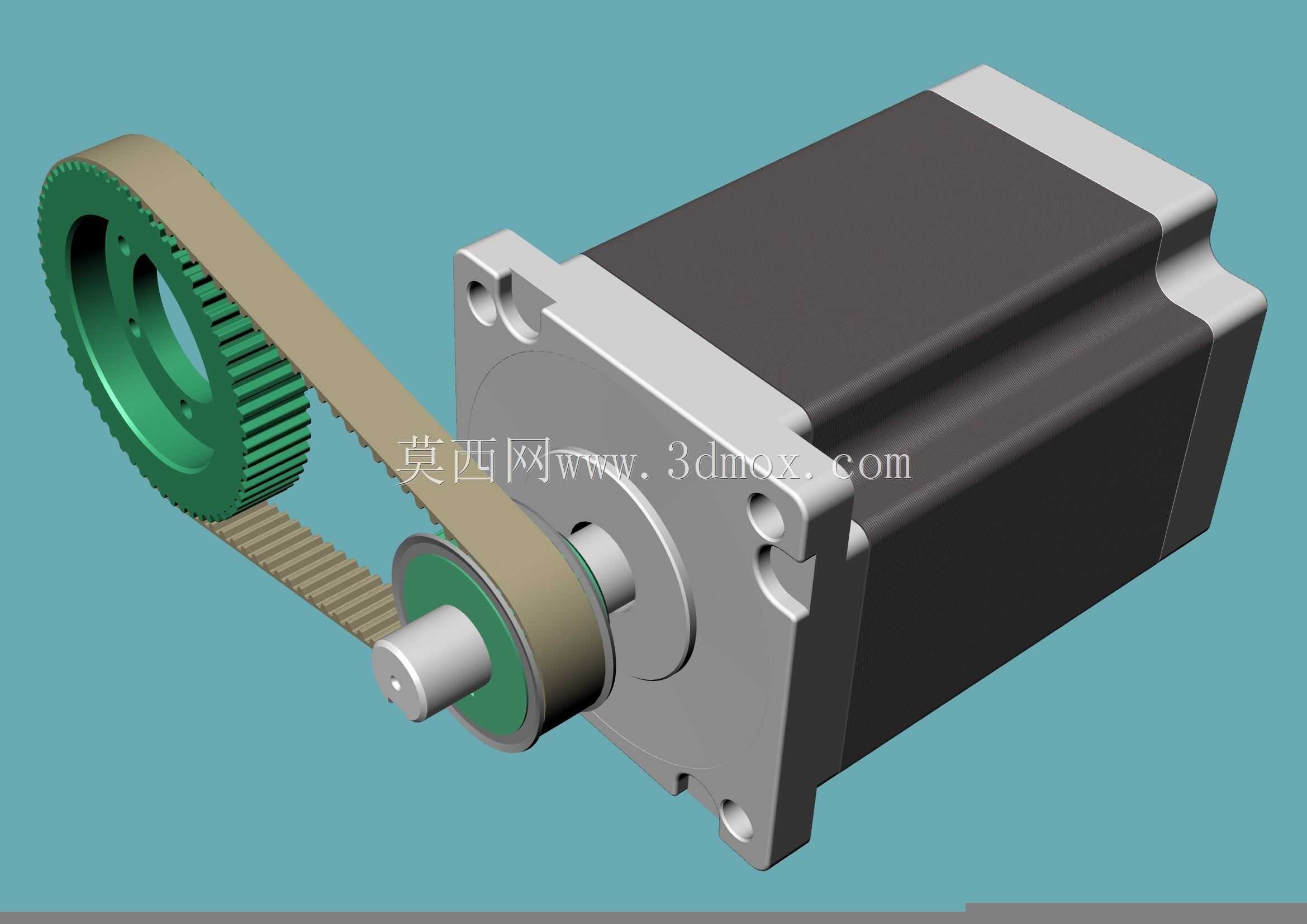

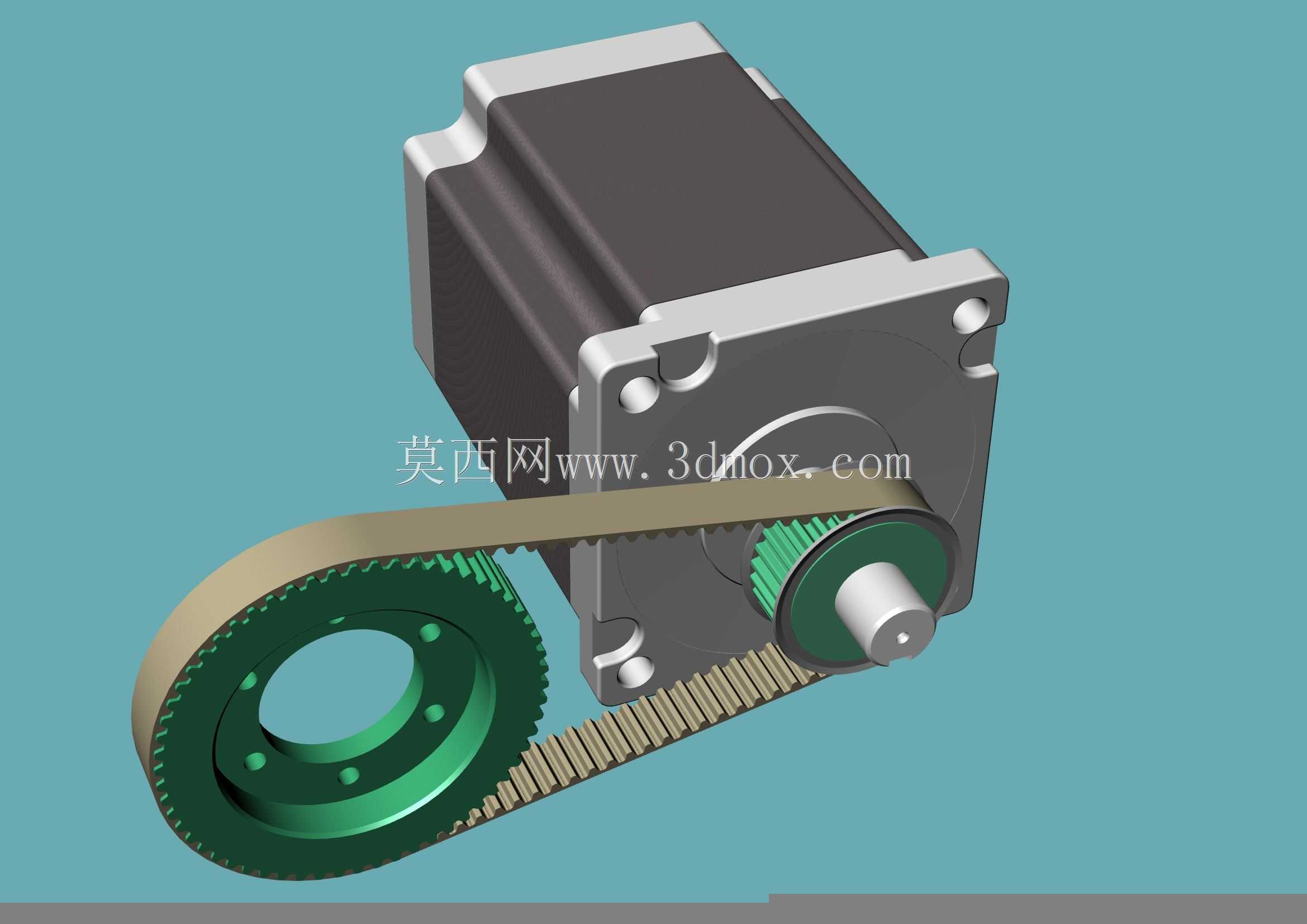

Nema42步进电机同步带传动组件

这套传动组件以Nema42规格步进电机为动力核心，搭配同步齿形带与对应规格的大小带轮，最初面向大型数控刨床的进给传动场景开发，也可适配其他需要大扭矩、精准定比传动的自动化加工、物料输送类设备，为设备的直线运动轴提供稳定的动力输出与精准的位移控制能力。整套组件的核心功能是通过同步带的啮合传动，将步进电机输出的高转速低扭矩动力，转化为适配执行端需求的低转速大扭矩动力，同时保证传动过程中无滑差、传动比恒定，完全匹配步进电机开环控制下的精准定位需求，避免传统V带传动的丢转问题，也规避齿轮传动对安装中心距公差要求过高、运行噪音偏大的短板。设计过程中，首先结合大型数控刨床的进给负载参数，选定Nema42规格步进电机作为动力源，该规格电机安装法兰尺寸符合行业通用标准，输出轴径与键槽规格适配常规的传动件安装需求，能够提供足够的静扭矩应对刨削加工过程中的冲击负载。传动比设定上选择大轮60齿、小轮30齿的2倍减速比，既可以放大电机输出扭矩满足进给切削的推力需求，也能将电机的运行转速调整到适配刨床进给速度的合理区间，避免电机转速过高导致的振动与噪音问题。带型选用5T型正时皮带，该规格皮带的齿距与带轮齿形完全匹配，啮合精度高，单位宽度承载能力强，能够承受刨床往复进给过程中的交变负载，同时皮带本身具备一定的弹性缓冲能力，可以吸收加工过程中的小幅振动，保护电机轴与执行端的传动部件不受刚性冲击损伤。安装边界方面，整套组件的安装基准以Nema42电机的法兰安装面为核心，小带轮直接套装在电机输出轴上，通过顶丝或键连接实现周向固定，大带轮的安装轴中心与电机输出轴中心的平行度公差需要控制在合理范围内，两轴的中心距需要根据所选皮带的节线长度做适配调整，保证皮带安装后具备合适的张紧力，既不会因张紧力过大导致皮带与带轮齿面磨损加快、电机轴承受额外径向力，也不会因张紧力不足出现跳齿、传动失效的问题。大带轮的端面预留了均匀分布的安装孔位，可以直接连接丝杠、滚轮等执行部件，不需要额外做转接法兰设计，能够有效缩减设备的整体安装空间，降低整机的设计与装配成本。整套组件的结构布局紧凑，传动路径简洁，所有传动部件均为行业通用规格，后期维护更换配件的成本极低，非常适合各类中小型数控加工设备、自动化生产线的定比传动场景使用。
