皮带传动式线性执行驱动滑台

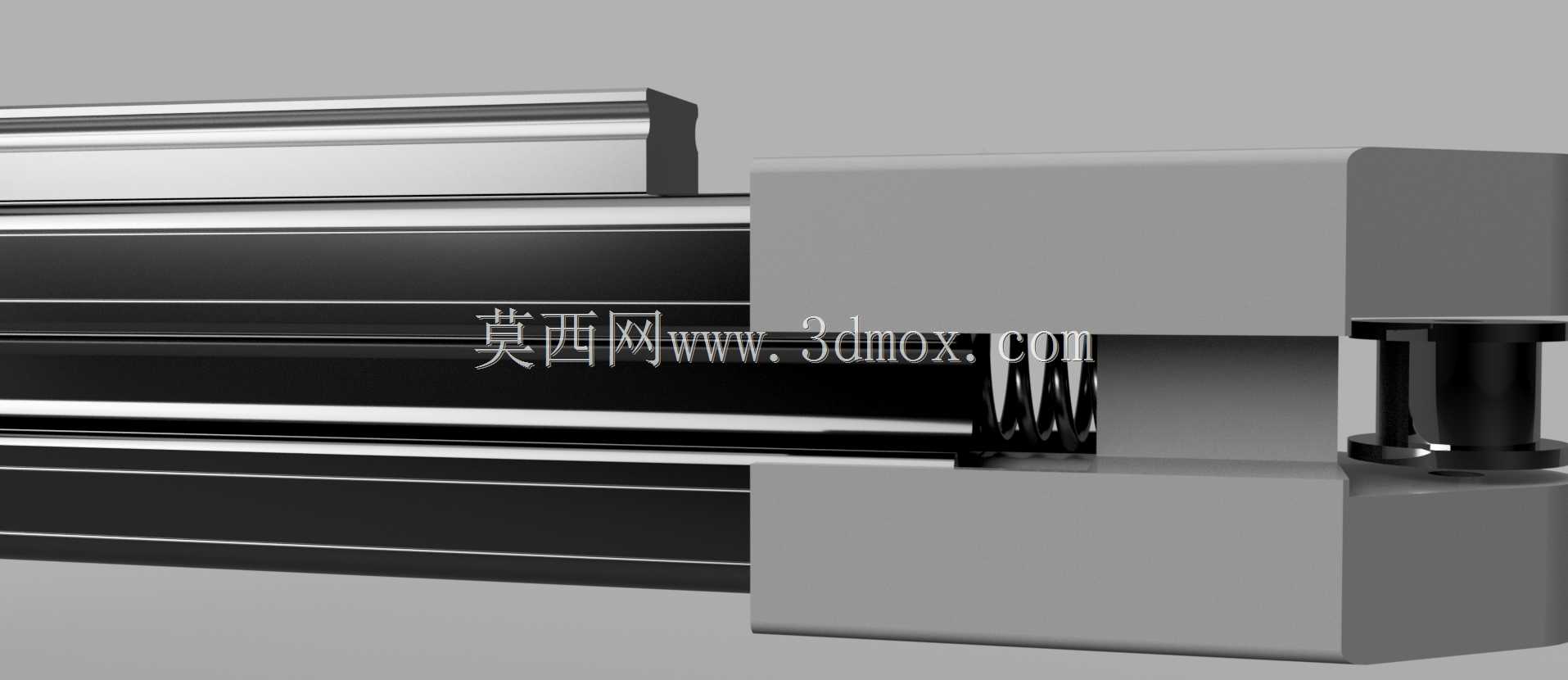

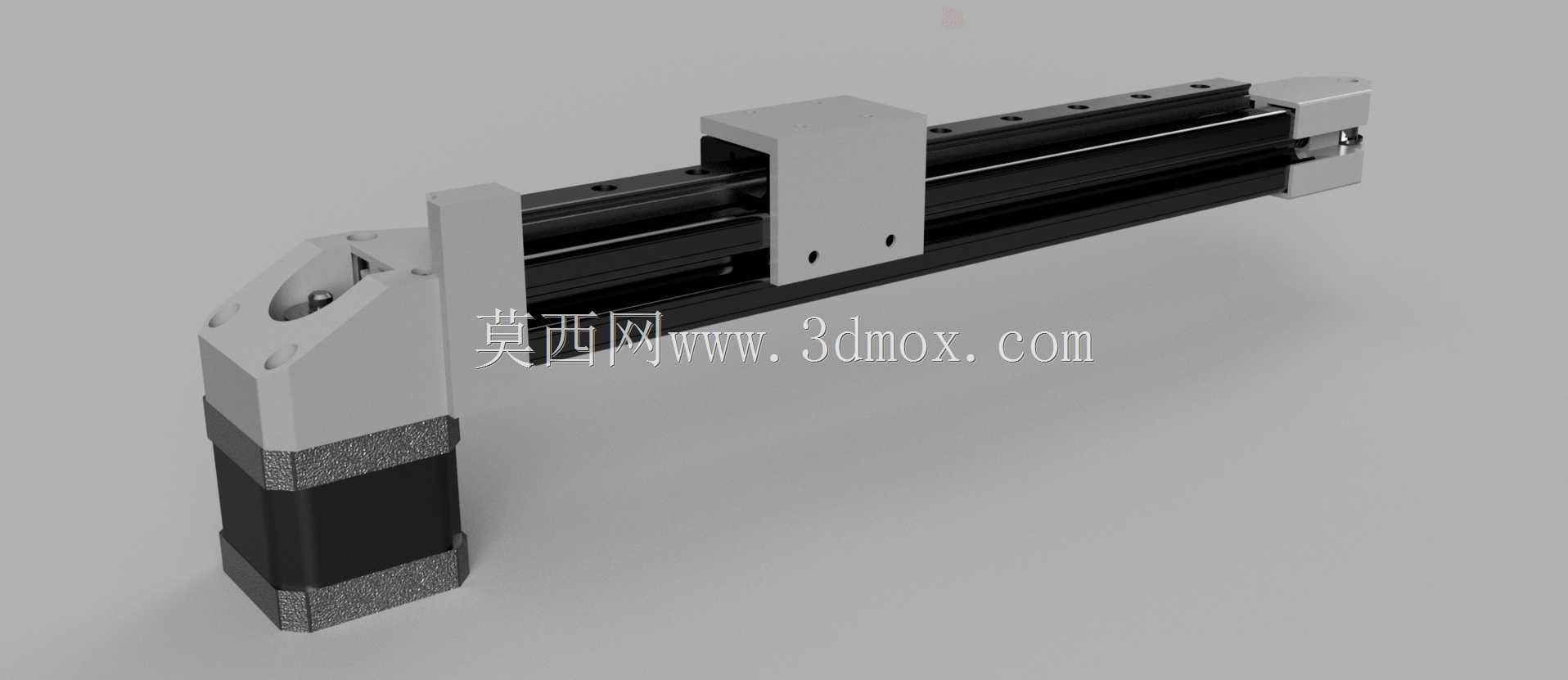

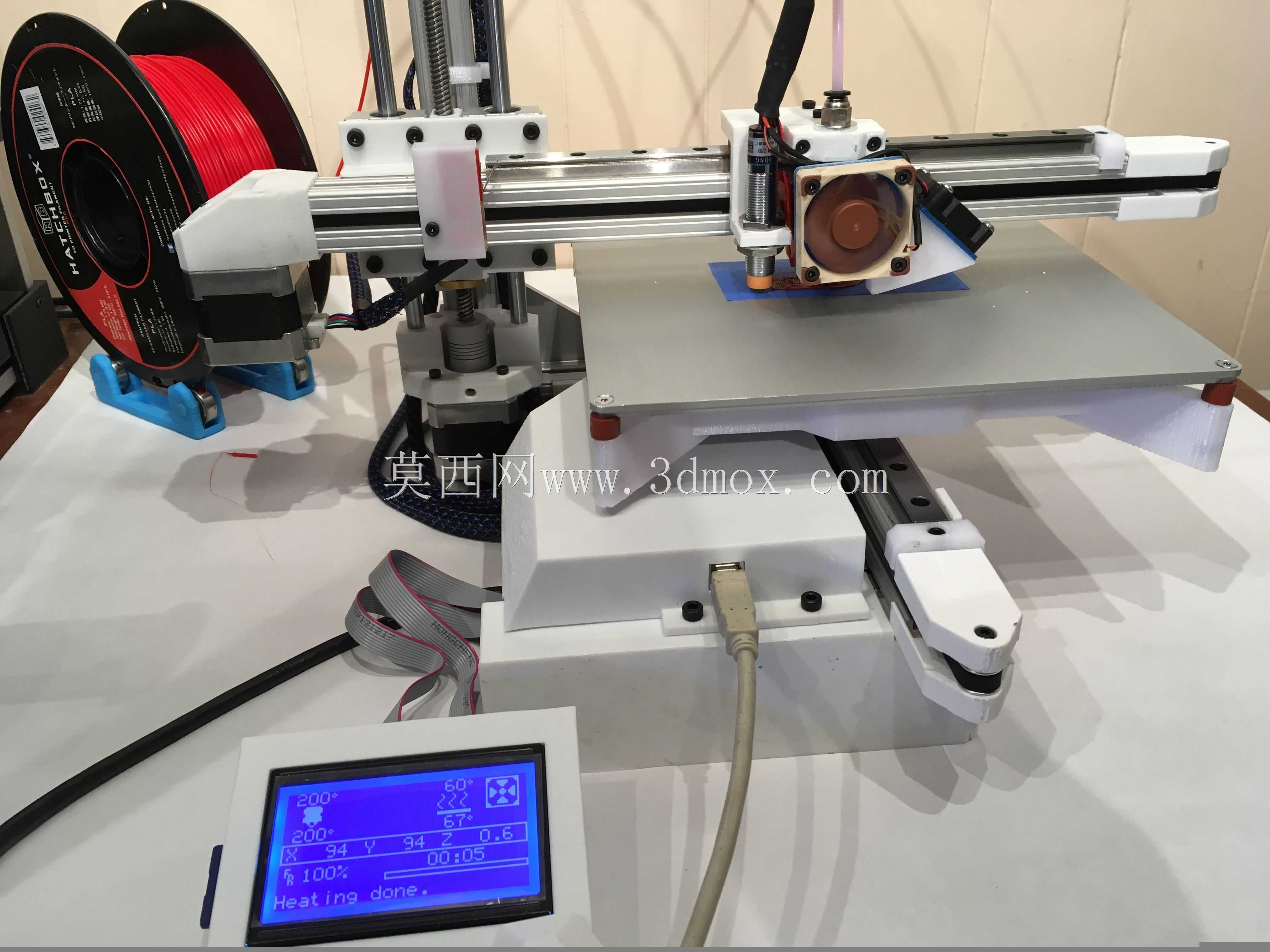

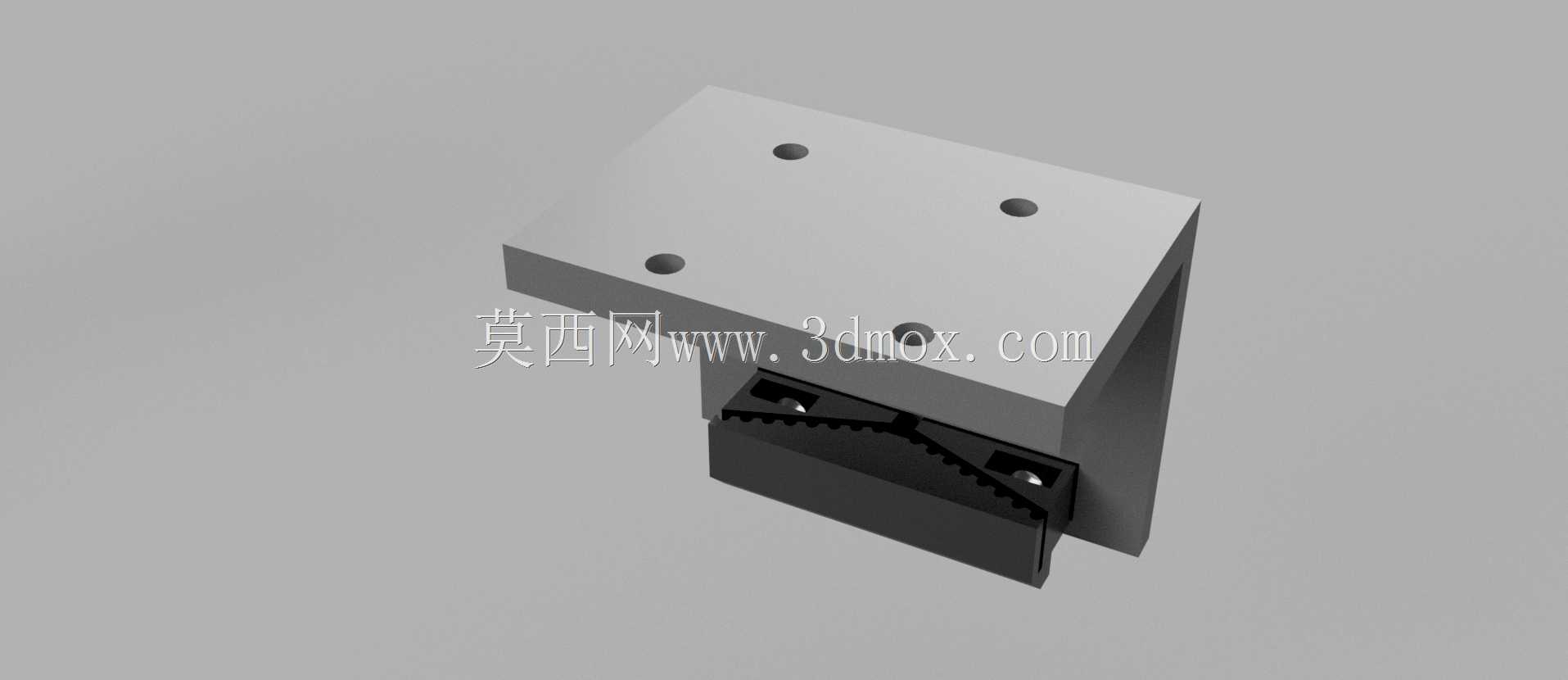

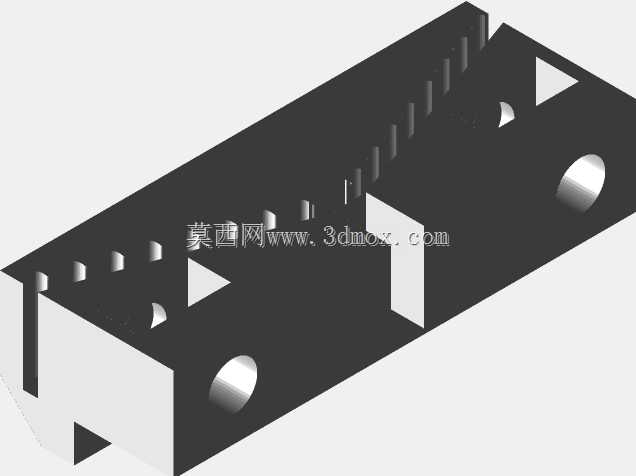

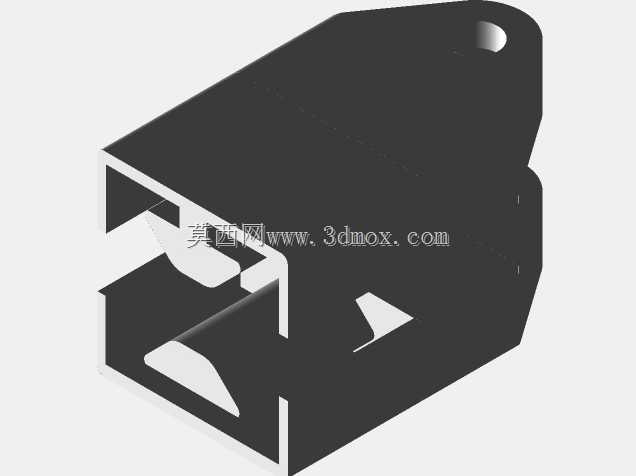

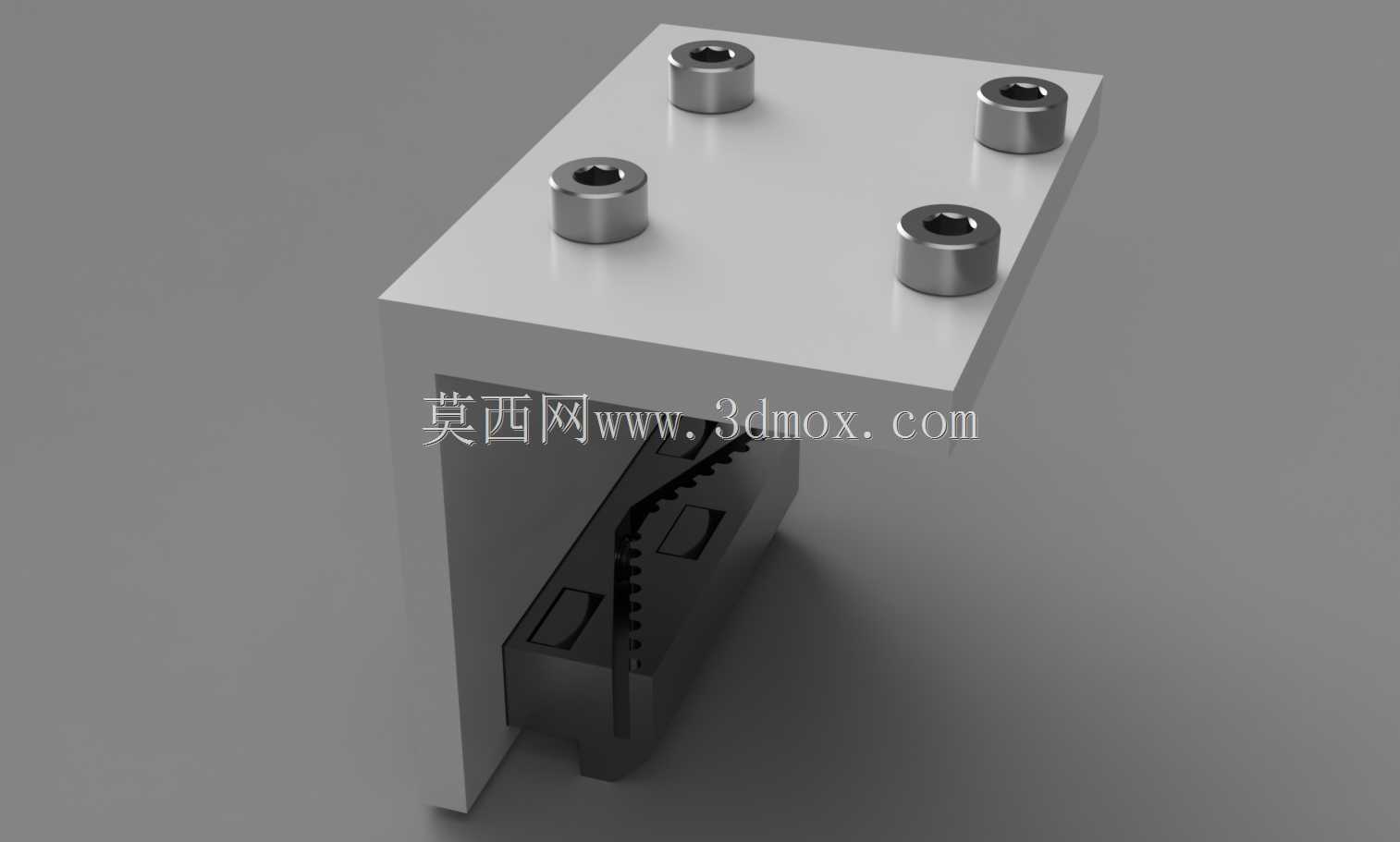

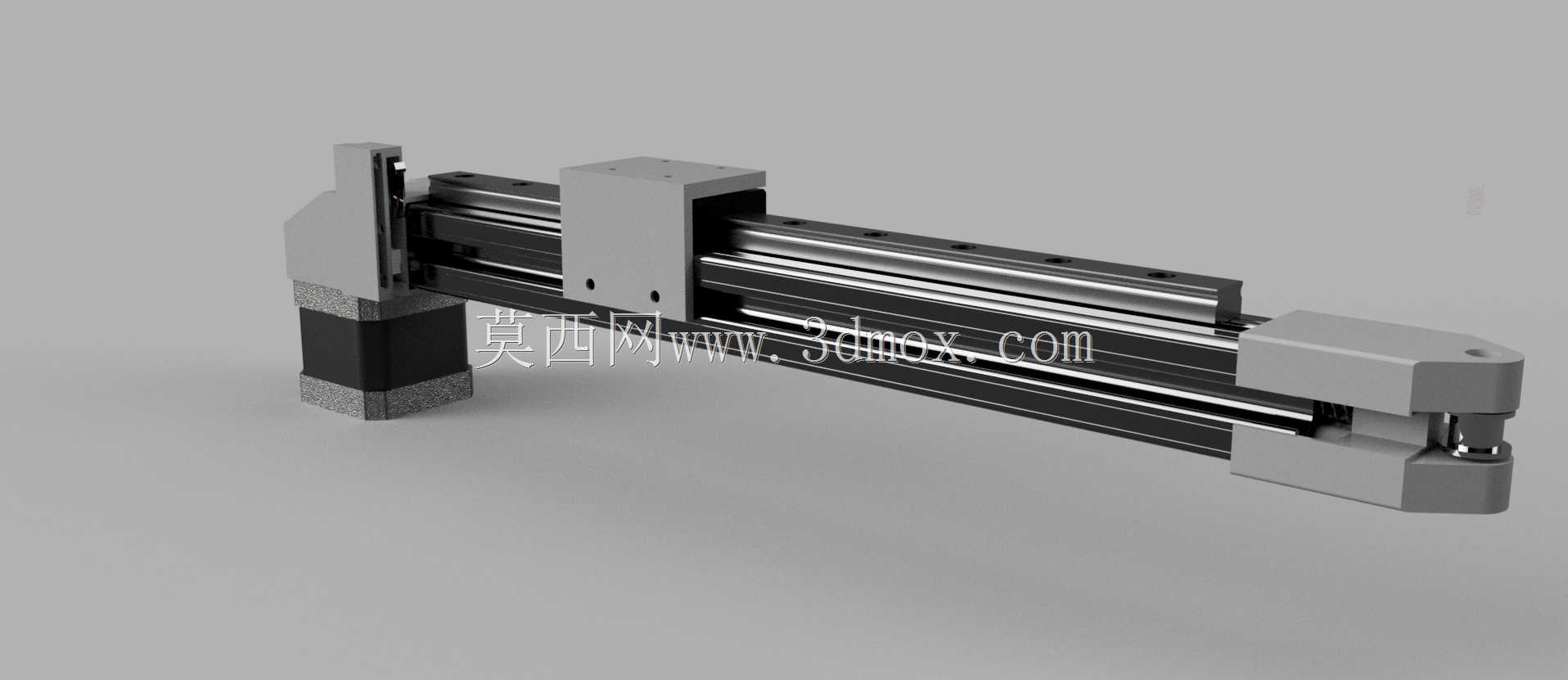

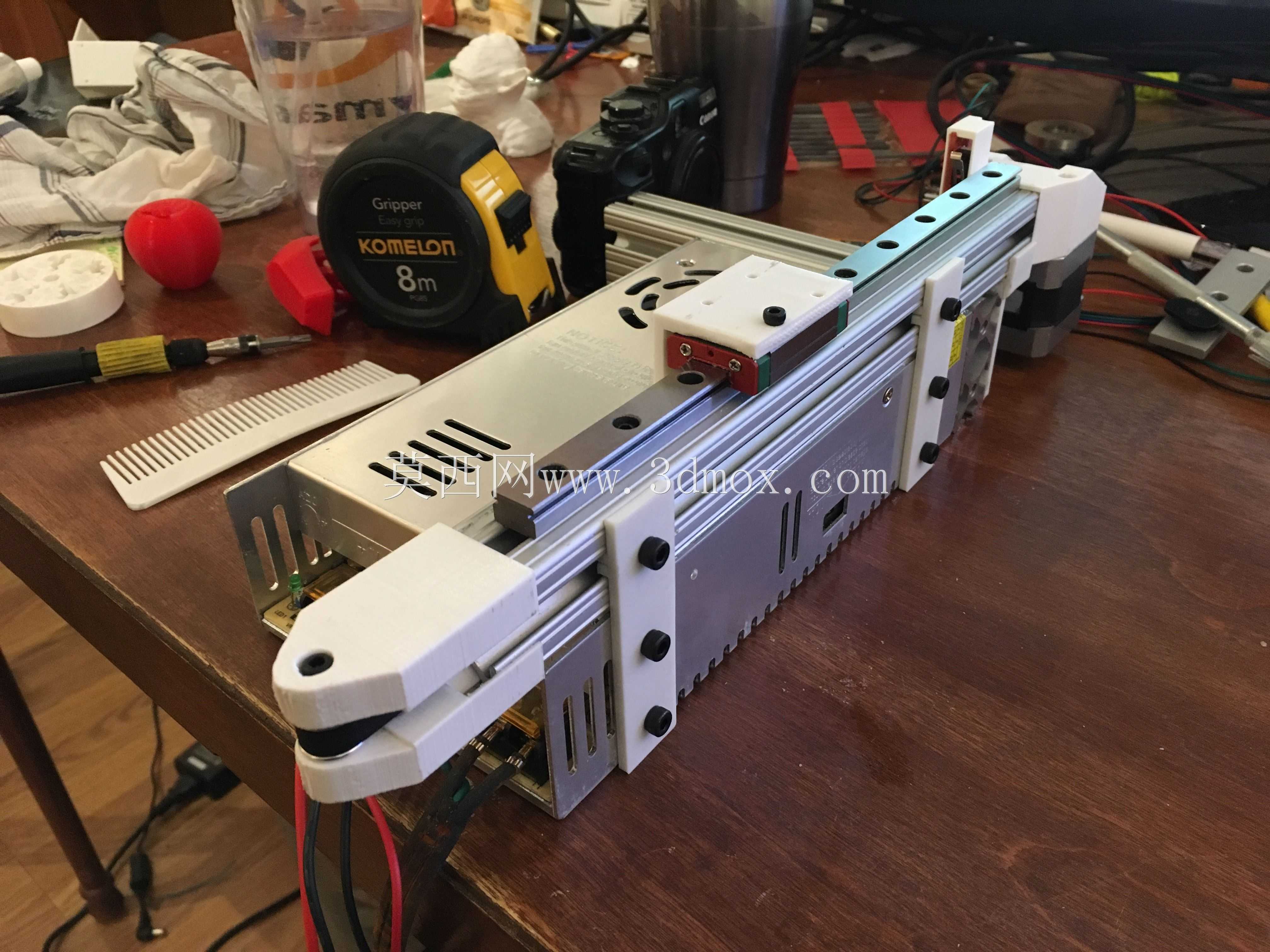

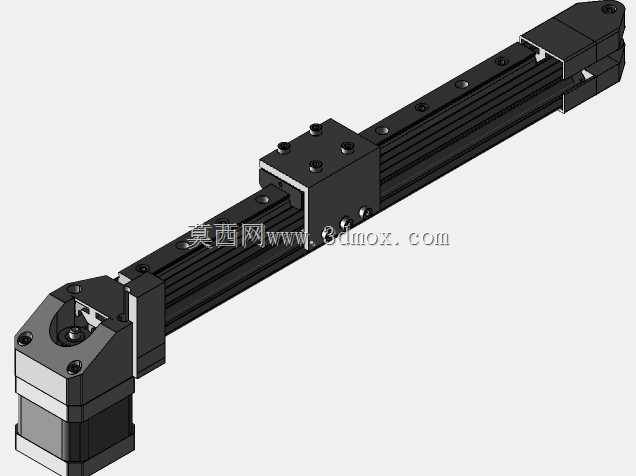

这款皮带传动式线性驱动滑台，是面向轻载高速直线往复运动场景开发的传动执行组件，可广泛适配桌面级自动化工位、小型物料移栽、检测设备探针进给、3D打印运动轴、小型雕刻机进给轴、实验室自动化采样机构等对运动速度、安装便捷性有要求的应用场景，能够为末端执行件提供稳定的直线往复运动输出，替代人工完成重复定位的直线位移动作。该滑台采用双光轴导向搭配同步带传动的核心结构，两根平行布置的高精度光轴作为运动导向载体，搭配内嵌直线轴承的滑动座，可有效降低运动过程中的摩擦阻力，保证滑动座运行的平顺性，避免运动过程中出现卡滞、偏摆的问题；传动部分采用GT2同步带作为动力传递元件，同步带与滑动座底部的锁紧块刚性连接，动力输入端可适配标准步进电机安装，电机转动时带动同步轮驱动同步带做直线往复运动，进而带动滑动座沿光轴方向完成指定行程的位移动作，相比丝杆传动结构，该结构具备更高的运动速度，适配短行程高频往复的运动需求。设计过程中针对安装适配性做了专项优化，滑台两端的支撑座采用对称式结构设计，预留了标准的电机安装孔位与机身固定孔位，既可以通过端部支撑座将滑台水平或垂直固定在设备机架上，也可以搭配连接板实现多轴组合搭建，快速搭建出十字滑台、龙门式运动结构；滑动座表面预留了多组标准安装螺孔，可直接固定气动夹爪、检测探头、点胶阀、打印喷头等不同类型的末端执行件，无需额外加工转接板，大幅降低设备集成的加工成本。滑台的导向光轴采用标准直径规格，整体机身采用铝型材作为基础承载结构，在保证整体结构刚性的前提下有效控制了整体重量，安装边界规整，端部支撑座的外形尺寸统一，可直接嵌入紧凑型设备的内部安装空间，不会占用过多的设备内部布局空间；结构中内置了同步带张紧调节结构，可通过端部的调节螺钉调整同步带的张紧力度，避免长期运行后同步带松弛导致的传动精度下降、回程间隙增大的问题，同时滑动座两端预留了限位触发件的安装位置，可搭配外置光电限位开关实现行程两端的硬限位与原点定位，保证设备运行的安全性。该滑台的结构设计充分考虑了日常维护的便捷性，同步带、直线轴承等易损件均采用标准市售规格，后期维护更换无需定制特殊配件，可有效降低设备的全周期使用成本，整体结构没有冗余的复杂零件，组装调试难度低，即使是没有精密装配经验的技术人员也可快速完成组装与调试工作，适配小批量设备开发、DIY自动化项目、教学实验平台搭建等多种使用需求。
