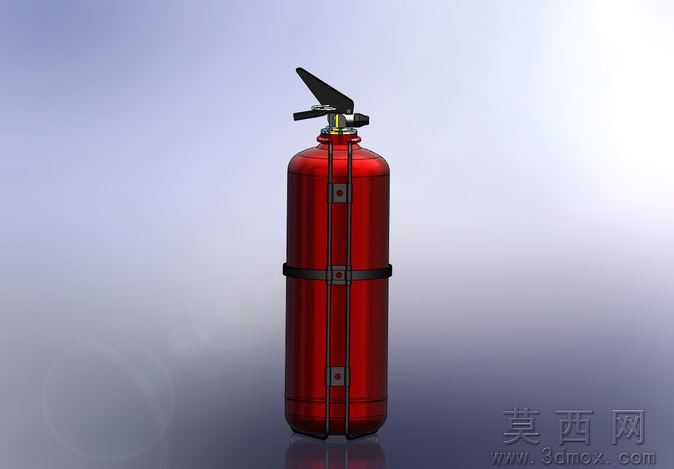

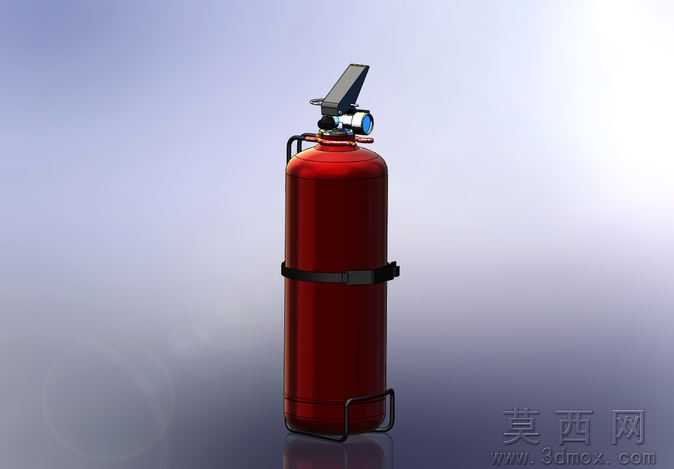

手提式2L干粉灭火器SolidWorks设计模型

本模型为手提式2L规格干粉灭火器的完整三维设计模型，建模全程基于SolidWorks2011平台完成，整体建模流程遵循自底向上的装配设计逻辑，首先完成瓶体、压把、提把、保险销、压力表、喷管、固定绑带、底部支架等单个零件的独立建模，再通过同轴配合、面重合配合、限位约束完成整体装配，所有零件建模均采用参数化尺寸驱动，可根据设计需求快速调整瓶体容积、壁厚、部件尺寸等参数，适配不同规格的灭火器设计需求。参数设计层面，模型严格参照手提式干粉灭火器的国标尺寸规范设定，瓶体公称容积设定为2L，瓶身壁厚满足压力容器的安全设计要求，压把杠杆行程、保险销插拔间隙、压力表量程范围均匹配真实产品的设计参数，整体装配无干涉，可直接生成工程图用于生产参考。渲染材质层面，模型完成了全部件的材质赋予，瓶体采用高光亮面红色金属漆材质，还原真实灭火器的醒目红色外观，压把、提把、底部支架采用哑光黑色冷轧钢材质，压力表表盘采用透明玻璃搭配金属刻度圈材质，喷管采用黑色橡胶材质，绑带采用黑色硬质塑料材质，渲染效果真实还原实物的视觉质感，可直接用于产品宣传、教学演示等场景。结构原理层面，模型完整还原了手提式干粉灭火器的内部结构与工作逻辑，瓶体内部为干粉灭火剂储存腔，压把下压时带动内部阀芯开启，瓶内高压驱动气体将干粉通过喷管喷出，保险销用于锁定压把避免误触发，压力表实时显示瓶内压力状态，固定绑带用于收纳固定喷管，底部支架用于放置时的稳定支撑，所有结构均可实现运动仿真，直观演示灭火器的操作流程。软件兼容层面，模型原生为SolidWorks2011格式，可兼容SolidWorks2011及以上所有版本直接打开编辑，同时支持导出STEP、IGS等通用三维格式，可在UG、Pro/E、Catia等主流三维设计软件中打开使用，无特征丢失、破面等问题。研发教学应用层面，该模型可用于消防产品研发阶段的结构验证、外观评审，也可作为机械设计相关专业的三维建模教学案例，帮助学习者掌握压力容器类产品的建模方法、装配约束技巧，同时可用于消防安全科普场景的演示素材，直观展示灭火器的结构组成与工作原理。
