渐进弯曲级进冲压模具三维结构设计

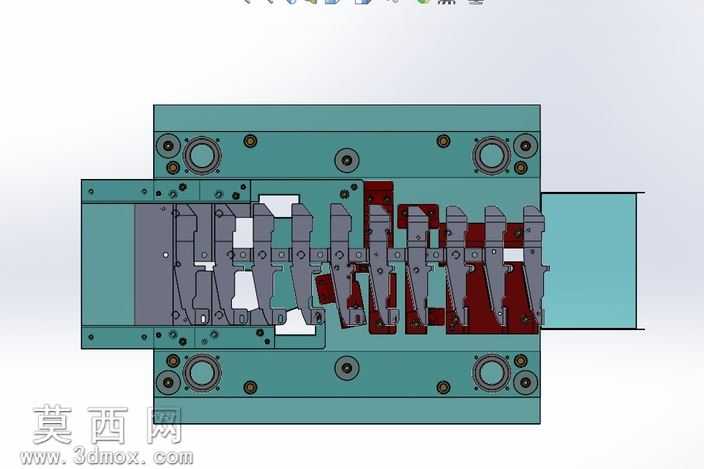

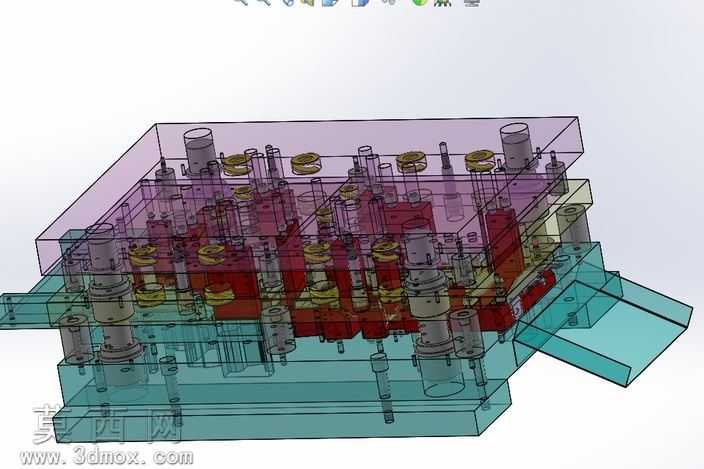

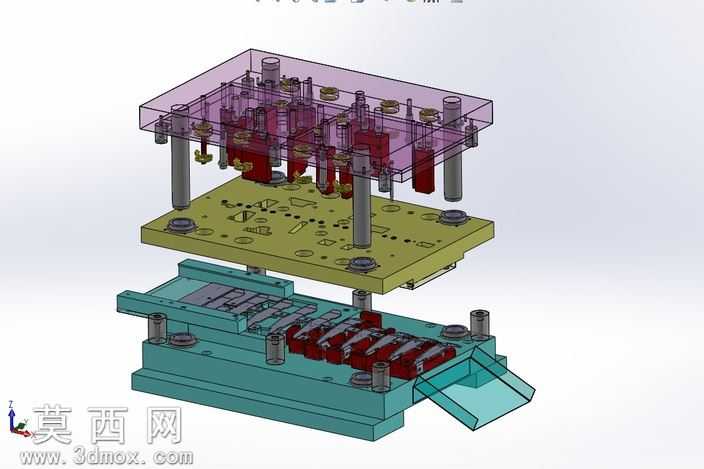

本作品为渐进弯曲成型级进冲压模具的三维建模成果，建模过程严格遵循冷冲压级进模的设计规范，完整还原了多工位连续冲压模具的全层级装配结构。建模阶段从模具的整体功能逻辑出发，先完成下模座、凹模板、卸料板、凸模固定板、上模座等核心板件的参数化建模，对每一块模板的安装孔位、导柱导套配合孔、工位型孔的位置精度进行了严谨的尺寸约束，确保各板件叠合装配时的同轴度与位置公差符合实际冲压生产的精度要求。在细节结构建模上，还原了各工位的弯曲凸模、冲孔凸模、成型镶件、卸料弹簧、内导柱、外导柱、定位销、紧固螺钉等标准件与定制件的结构形态，对弯曲工位的滑块卸料结构、成品件出料导槽的倾斜角度、各工位的步距定位结构都做了精准的结构复刻，清晰展现了条料从送进、冲孔、逐次弯曲成型到最终落料出料的全工序排布逻辑。材质与渲染阶段，针对模具不同部件的实际材质属性做了区分设置：下模座采用铸铁材质的哑光青蓝色金属质感，凹模板与凸模固定板采用合金工具钢的橄榄绿哑光金属质感，上模座设置半透明紫色材质以直观展示内部凸模、弹簧的排布结构，各工位的成型凸模与镶件采用红色金属材质突出功能部件位置，导柱导套采用亮面镀铬金属质感，弹簧采用标准弹簧钢的深灰金属质感，通过不同材质的色彩与质感区分，让模具的层级结构与功能部件一目了然，无需拆解装配即可清晰观察内部的工位布局与零件配合关系。设计思路上，该级进模采用多工位连续排布的结构方案，将多道弯曲成型工序拆分到不同工位依次完成，配合导柱导套的精密导向实现高速连续冲压作业，卸料板采用弹性卸料结构保证冲压过程中条料的压紧与成型后工件的顺利脱模，下模设置倾斜出料导槽实现成型工件的自动滑落出料，整体结构紧凑，工位排布合理，完整呈现了五金弯曲件连续冲压生产所用级进模的典型结构特征，可用于冷冲压模具结构教学、模具方案评审参考等场景。
