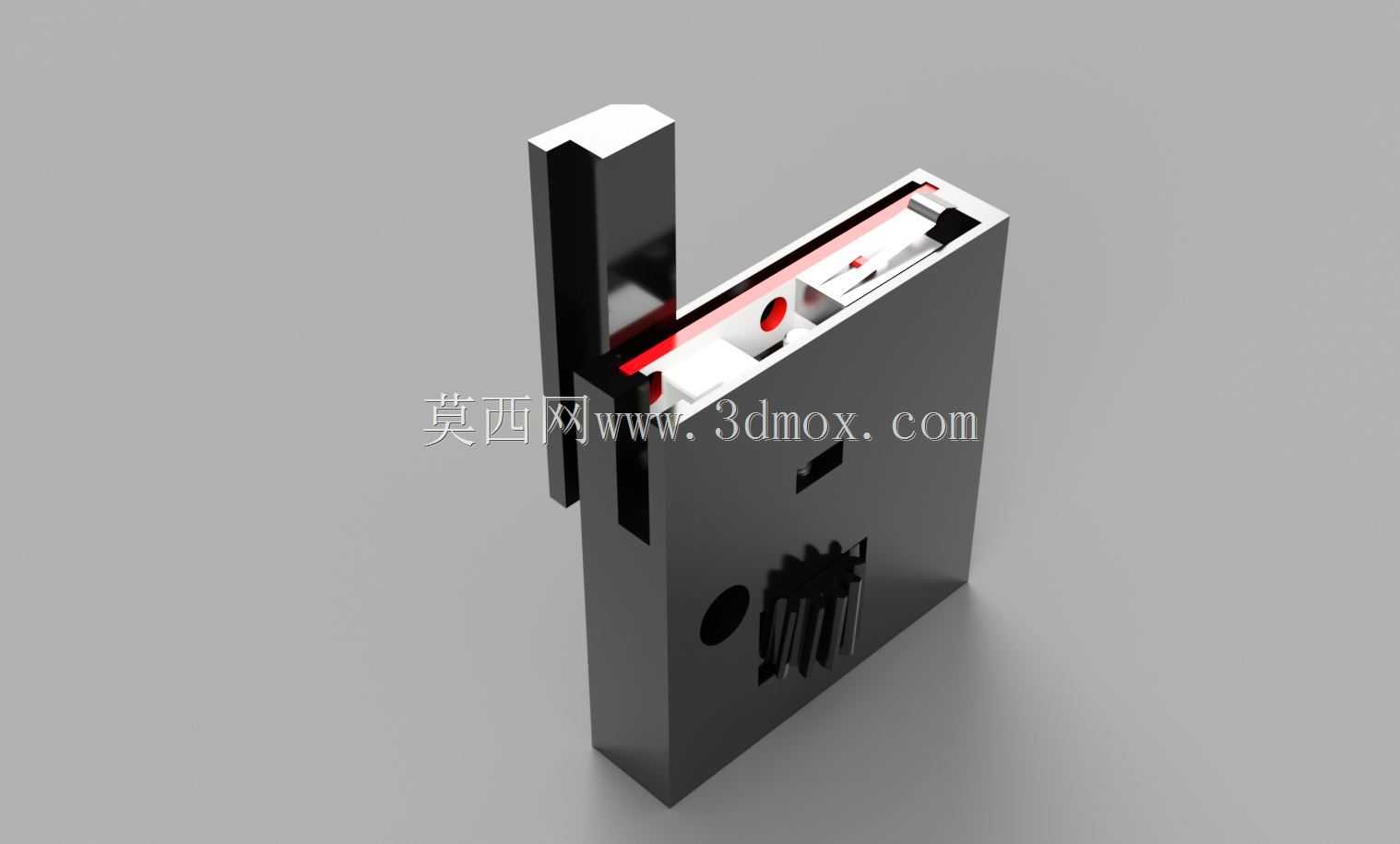

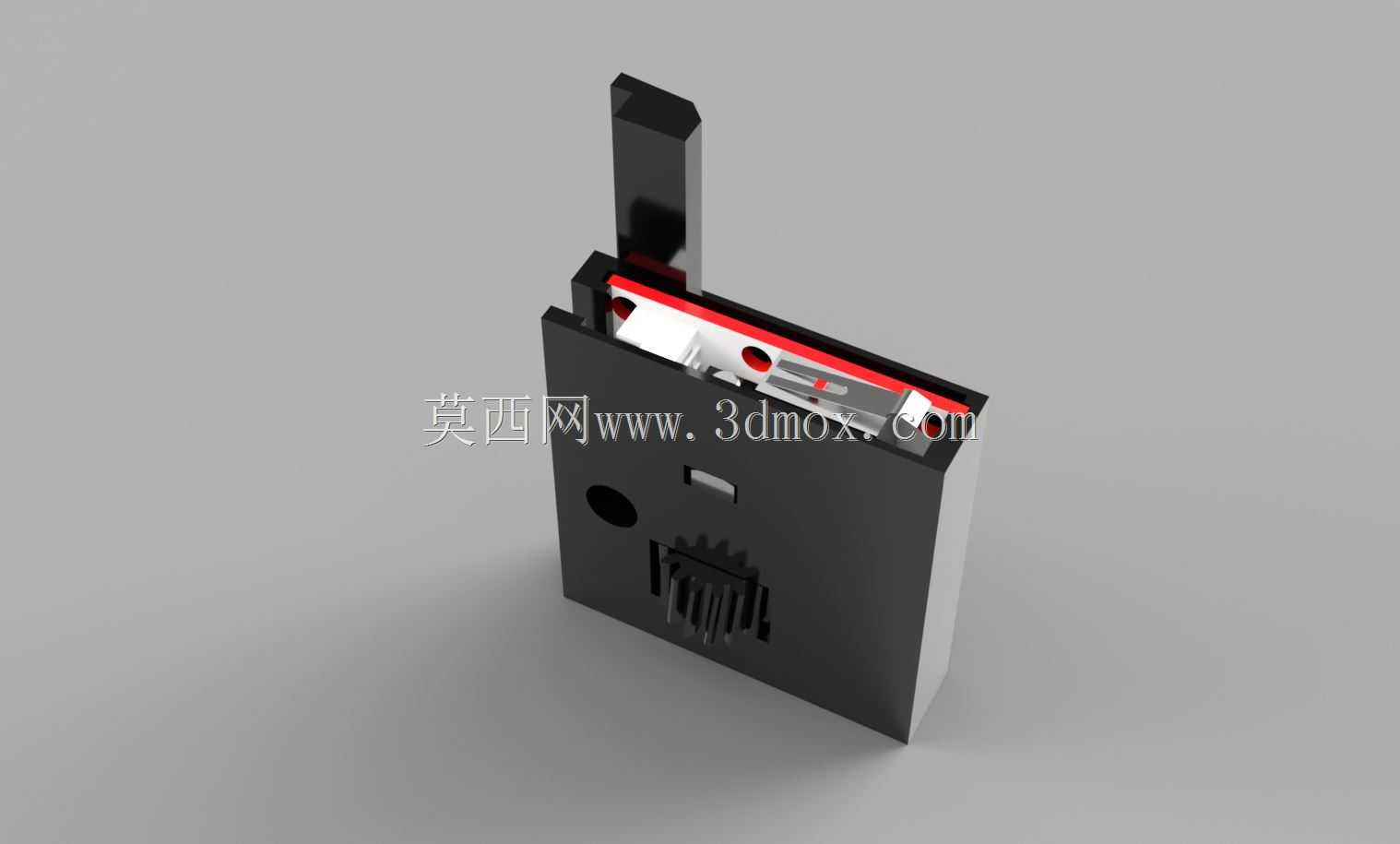

适配3030铝型材的可调式Z轴止动限位件

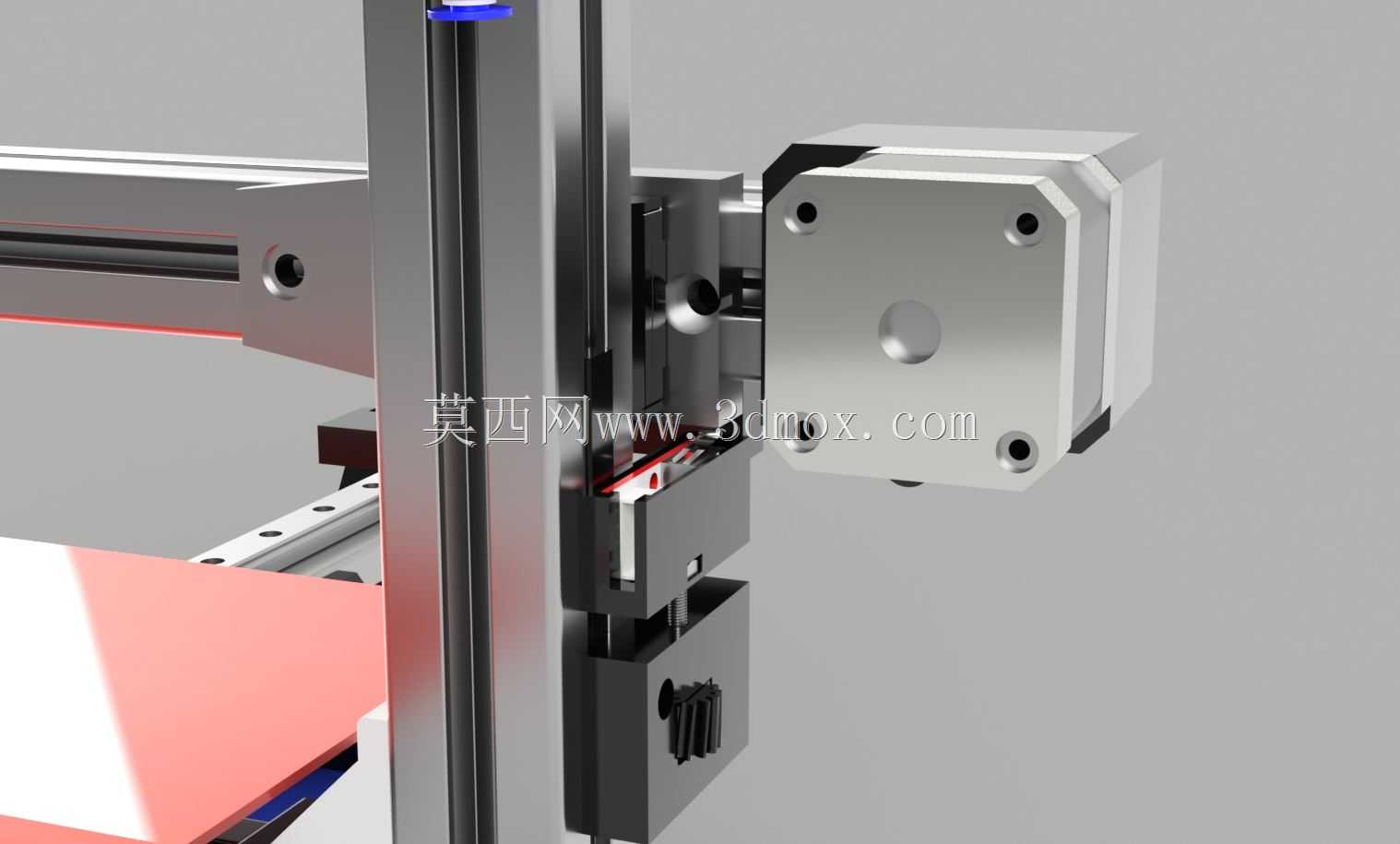

这款可调式Z轴止动块是面向桌面级FDM 3D打印设备开发的精准限位组件，核心适配市面通用的3030规格工业铝型材框架，主要用于打印设备Z轴运动行程的上极限或下极限位置触发，避免Z轴运动超程造成的丝杆撞机、打印平台磕碰喷头、传动结构过载损坏等常见设备故障。在日常打印作业场景中，Z轴的零点定位精度直接决定首层打印的附着效果与整体成型件的尺寸公差，传统固定式限位块一旦安装完成就难以微调位置，每次更换不同厚度的打印平台、调整热床平整度或者更换不同长度的喷嘴后，都需要重新拆装限位件调整位置，不仅操作繁琐，反复拆装还容易造成铝型材安装槽的滑牙、限位开关的接线松动。这款止动块采用分体可调式结构设计，主体安装座通过T型螺母直接固定在3030铝型材的滑槽内，不需要额外在型材上打孔攻丝，安装时可以沿着型材滑槽方向快速滑动调整粗定位，调整到大致位置后锁紧固定螺母即可完成粗调；触发端设计有细牙螺纹微调结构，能够实现毫米级的精准位置微调，不需要松动主体安装座就可以旋转微调螺杆改变触发位置，调整精度可以控制在0.1mm级别，完全能够满足不同厚度热床、不同规格喷嘴的零点校准需求。结构设计上充分考虑了实际安装的边界兼容性，整体安装后在铝型材侧面的突出厚度控制在20mm以内，不会和Z轴的滑台、拖链、传动皮带等运动部件产生运动干涉，触发端的接触位置正好对准Z轴滑台的金属触发片，触发压力控制在合理区间，既不会因为触发压力过小造成误触发，也不会因为压力过大损坏配套的微动开关。配套的安装位完全兼容常规的1A 125VAC规格微动开关，开关可以直接嵌入止动块的预留卡槽内，不需要额外设计固定结构，接线端预留了充足的走线空间，不会出现线材被运动部件挤压磨损的问题。在实际使用场景中，不管是DIY组装全新的3D打印机，还是对老旧设备的原有固定限位结构进行升级改造，这款可调止动块都能快速适配，不需要对原有设备框架做任何破坏性改动，只需要替换原有固定限位件即可完成升级，能够大幅降低Z轴零点校准的操作难度，提升设备长时间运行的稳定性，减少因为限位位置偏差造成的打印失败概率。同时结构上做了轻量化设计，整体重量不到20g，不会增加Z轴运动负载，不会影响Z轴的运动响应速度与定位精度，长期使用也不会因为设备运行的振动出现位置偏移，触发可靠性远高于传统的粘接式或者单螺丝固定的简易限位结构。
