老款80mm散热风扇3D打印升级改造结构

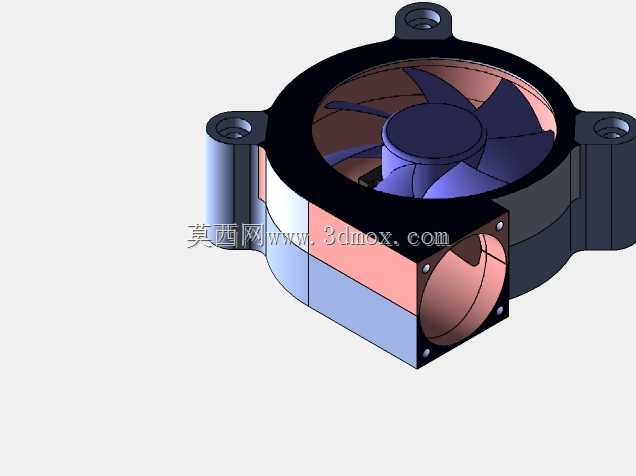

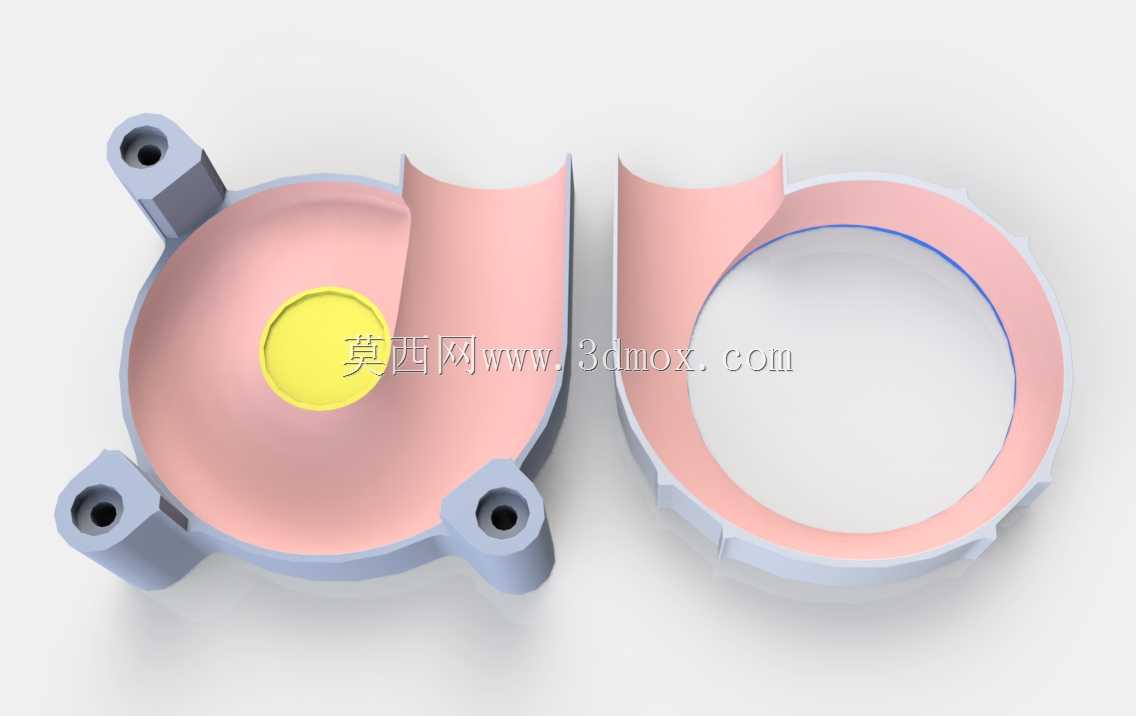

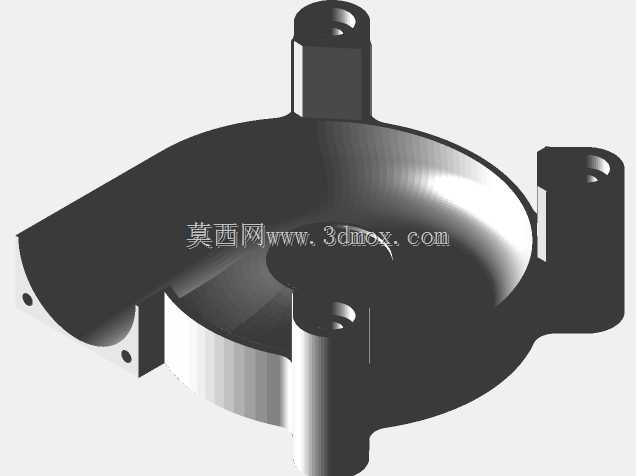

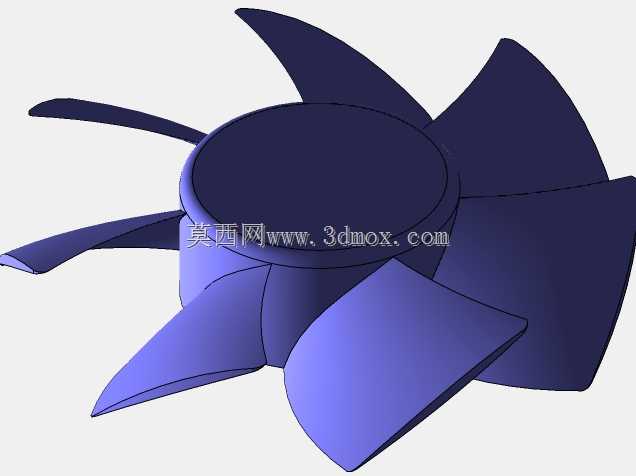

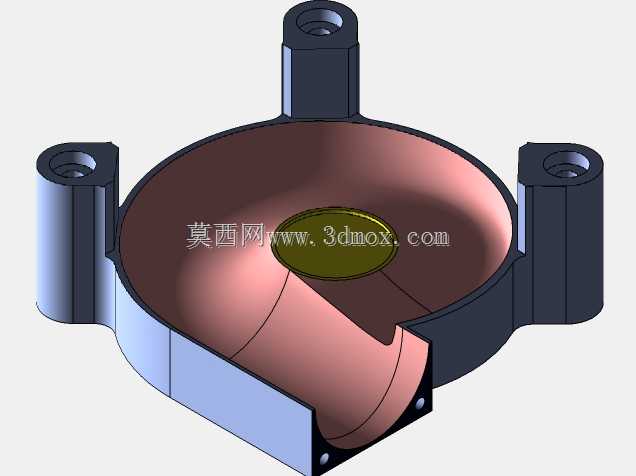

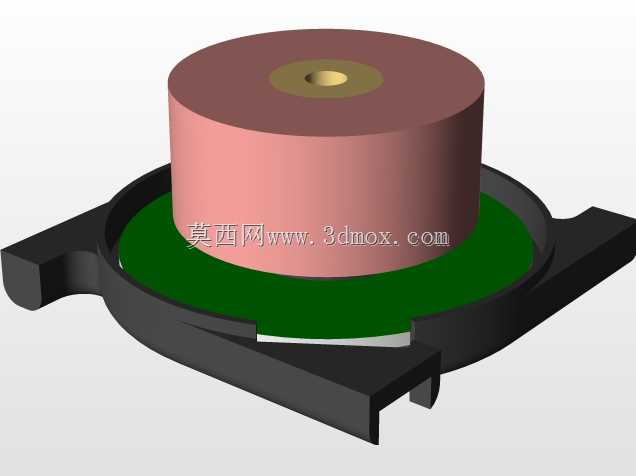

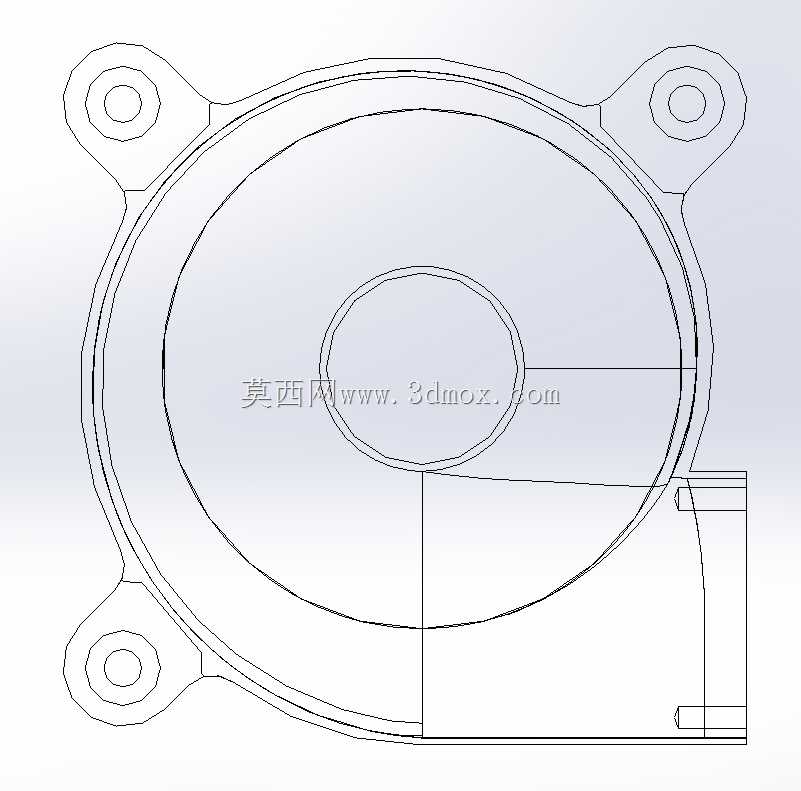

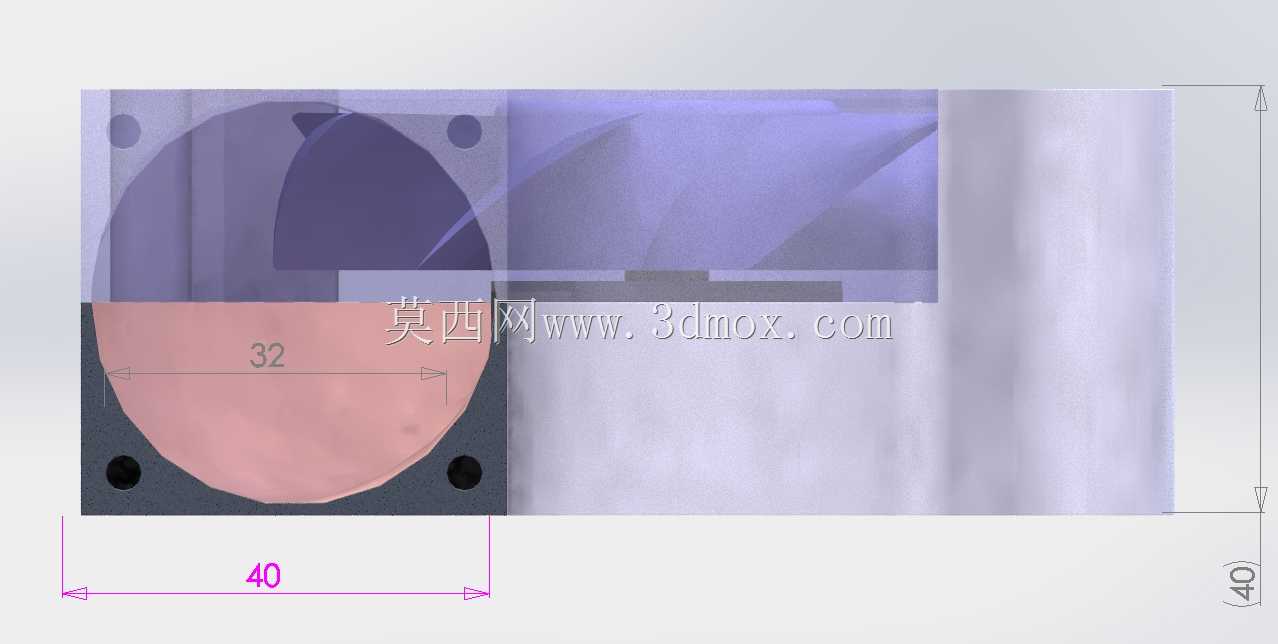

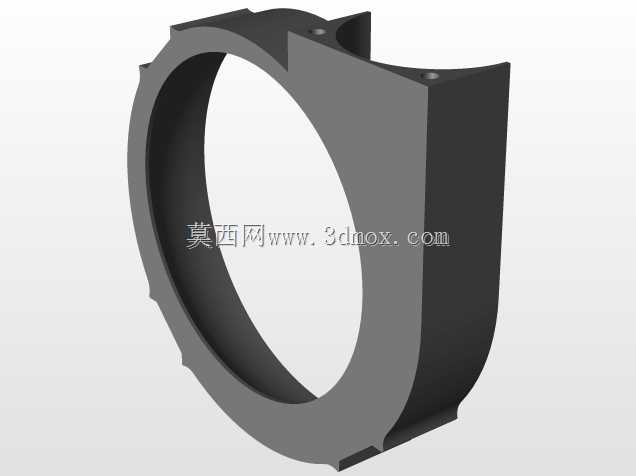

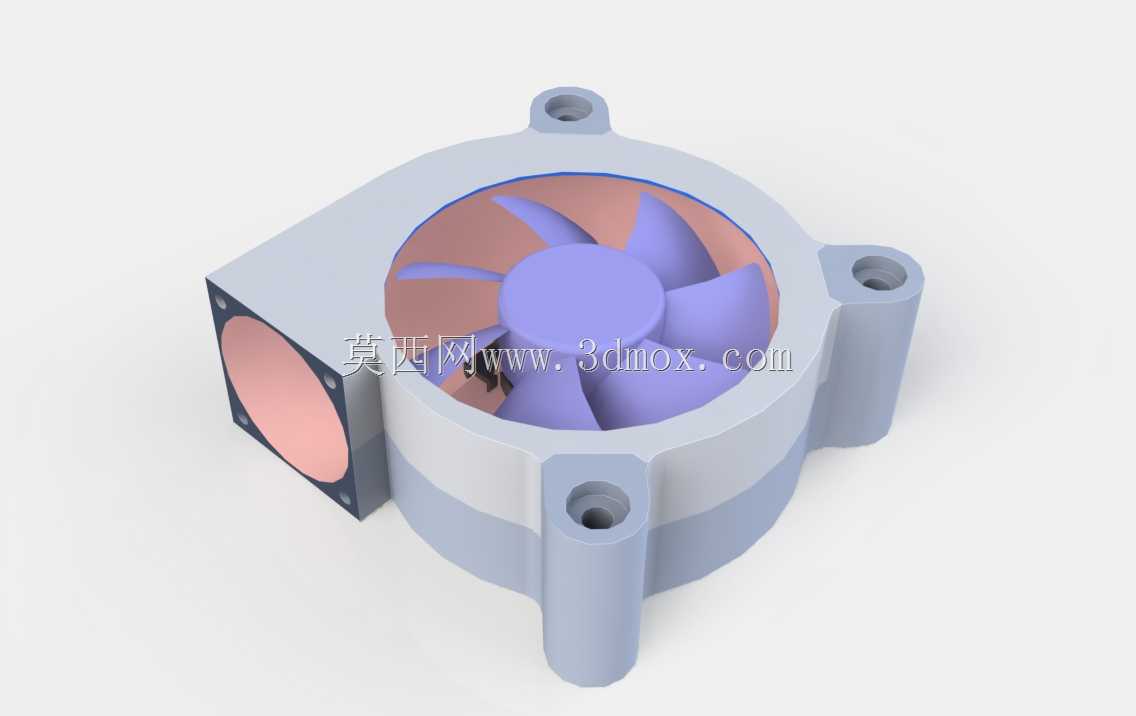

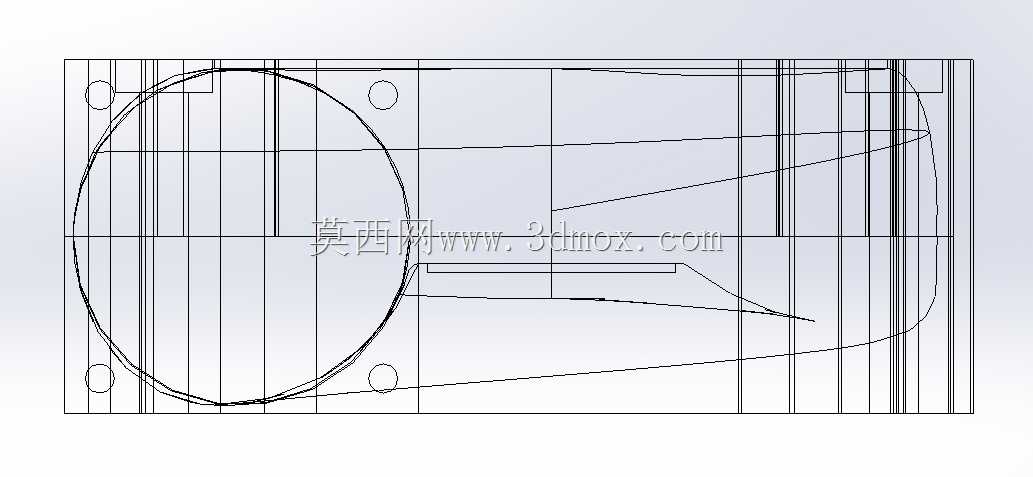

这款改造结构主要面向老旧台式电脑、小型工控设备、家用迷你主机的散热系统升级场景，针对服役多年出现噪音增大、风量衰减、扇叶动平衡失效的80*25规格轴流风扇做二次功能重构，解决老旧散热设备直接丢弃带来的资源浪费问题，同时满足DIY用户对低噪音散热方案的个性化需求。实际使用中，这类老旧风扇普遍存在电机轴承磨损、原扇叶积灰变形导致的振动异响问题，常规维修往往只能更换轴承，无法优化气流效率，而这套升级结构通过重新设计内部流道，将原有轴流送风模式转换为静音离心鼓风模式，在保留原风扇可用电机部件的前提下，大幅降低运行振动，同时提升出风口风压，适配紧凑机箱内的散热风道需求。设计思路上，核心是削减原风扇中央托板的冗余结构，让原风扇的电机部件直接和3D打印的分体式面框配合，中间可搭配双面泡棉胶或柔性硅胶垫做缓冲，软性缓冲材质可以充分吸收电机运转产生的高频振动，从传递路径上切断噪音传播，避免振动传导到机箱壁引发共振噪音。结构上设计了多组标准安装孔位，入口侧适配92mm规格的标准风机固定孔距，出口侧可兼容40mm规格的风机安装面，用户可以根据自身设备的安装空间灵活选择固定方式，无需额外改造机箱原有安装位。外形尺寸上，主体外轮廓直径为82.5mm，出风口直径为28.1mm，整体轴向厚度控制在40mm以内，安装边界完全适配标准80mm风扇的安装空间，不会和机箱内的内存、显卡供电线、硬盘支架等部件产生干涉。叶轮部分做了全新的几何结构优化，采用深度接触的密封设计，确保叶轮和内壁的配合间隙控制在合理范围，既避免扇叶旋转时剐蹭内壁，又能减少气流回流损失，提升鼓风效率。整体采用分体式打印设计，两个部件分别打印后可通过强力胶或者丙酮粘接为整体，打印时无需额外添加支撑，降低打印门槛，粘接完成后可以通过泡棉或硅胶垫将整个结构固定在散热器上，安装操作简单，普通DIY用户即可独立完成改造，改造后的风扇运行噪音明显降低，风压相比原风扇提升明显，能够满足老旧设备的散热升级需求，延长原有风扇电机的使用寿命，减少电子废弃物的产生。
